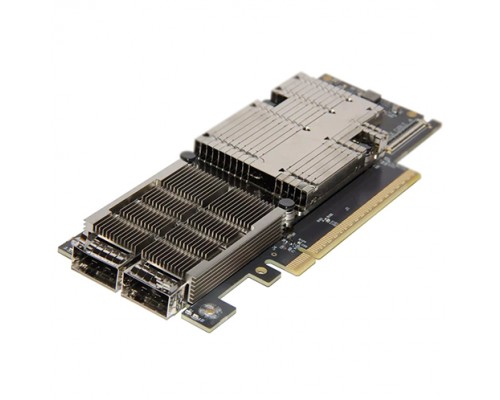

Сетевая карта NVIDIA ConnectX-7 MCX755106AS-HEAT — двухпортовый адаптер класса 200GbE на базе интерфейса PCI Express 5.0 x16. Оснащена портами QSFP112, поддерживает передовые протоколы RDMA (RoCE v2), GPUDirect и NVMe over Fabric. Предназначена для серверов дата-центров, рабочих станций искусственного интеллекта и высокопроизводительных вычислительных кластеров (HPC). Обеспечивает минимальные задержки и максимальную пропускную способность для самых требовательных приложений.
Высокая пропускная способность и низкие задержки
Адаптер построен на флагманском чипе NVIDIA ConnectX-7: совокупная пропускная способность до 400 Гбит/с (2 × 200 Гбит/с), скорость обработки до 215 миллионов пакетов в секунду. Технология PCIe 5.0 x16 обеспечивает полосу до 64 ГТ/с.
Два порта QSFP112 по 200 Гбит/с
- Поддержка 200GbE (200GBASE-R) — работа в режимах 1×200 Гбит/с или 2×100 Гбит/с на порт.
- Гибкая оптика — совместимость с модулями QSFP112 SR4, FR4, LR4, а также с пассивными и активными медными кабелями (DAC, AOC).
- Автоматическое согласование скорости — поддержка 200/100/50/40/25/10 Гбит/с.
Интерфейс PCIe 5.0 x16
16 линий PCI Express пятого поколения обеспечивают пропускную способность до 64 ГТ/с (в дуплексе), полностью раскрывая потенциал 200GbE без узких мест.
Технологии NVIDIA — безопасность и виртуализация
Сетевая карта поддерживает полный стек NVIDIA для современных сетей, виртуализации и безопасности.
Виртуализация и изоляция
- SR-IOV — до 512 виртуальных функций (VF) для виртуальных машин и контейнеров.
- NVMe over Fabrics (NVMe-oF) — ускорение доступа к NVMe-накопителям по сети.
- GPUDirect (P2P, RDMA, Storage) — прямой обмен данными GPU↔GPU, GPU↔NVMe, GPU↔сеть.
Управление трафиком и безопасность
- RoCE v2 (RDMA over Converged Ethernet) — низкозатратная передача данных с задержками до 1 мкс.
- QoS — приоритезация трафика, управление потоком (DCQCN, ECN).
- Аппаратная изоляция — защита от атак на уровне портов и виртуальных сетей.
Расширенная телеметрия
Встроенная телеметрия (Telemetry, Mirroring, Packet Truncation) для мониторинга сетевых задержек и загрузки каналов в реальном времени.
Дополнительные возможности и протоколы
Агрегация каналов (LACP, Bonding)
Объединение двух портов в один логический канал для повышения пропускной способности до 400 Гбит/с и обеспечения отказоустойчивости.
VXLAN, Geneve, NVGRE
Аппаратная инкапсуляция для сетей-оверлеев в дата-центрах, снижение нагрузки на CPU.
Разгрузка протоколов (DPDK, VMA, SDP)
Полная разгрузка транспортного протокола (TCP/UDP), поддержка DPDK, Open vSwitch и VMA для максимальной производительности приложений.
Точное время (PTP, 1588v2)
Синхронизация времени с наносекундной точностью для финансовых транзакций и распределённых вычислений.
Совместимое оборудование и аксессуары
Для полноценной работы NVIDIA ConnectX-7 MCX755106AS-HEAT рекомендуется использовать сертифицированные оптические модули и кабели. Ниже приведены основные совместимые позиции.
| Тип оборудования | Рекомендуемые модели / спецификации | Примечание |
|---|---|---|
| Оптические модули QSFP112 | NVIDIA MFS1S00-H020V (SR4), MFS1S00-V020V (FR4), а также совместимые FS.com, Finisar | Дальность от 100 м (SR4) до 2 км (FR4) |
| Медные кабели DAC / AOC | NVIDIA MCP1600-C00x (пассивный DAC), MFA1A00-C00x (активный оптический AOC) | Длина до 5 м (DAC) или до 50 м (AOC) |
| PCIe Riser / адаптеры | PCIe 5.0 x16, подходит любой серверный слот, совместимость с U.2/U.3 | Требуется PCIe 5.0 для полной производительности |
| Система охлаждения | Пассивный радиатор, входящий в комплект (HEAT) | Для стандартных серверов с потоком воздуха |
| Драйверы и инструменты | NVIDIA WinOF-2, MLNX_OFED, NVIDIA DOCA SDK | Поддержка Windows, Linux, VMware ESXi |
Аналоги NVIDIA ConnectX-7 MCX755106AS-HEAT
Если данная модель недоступна или требуется сравнение, рассмотрите следующие альтернативы с похожими характеристиками.
| Производитель | Модель | Ключевые отличия / сходство |
|---|---|---|
| NVIDIA | ConnectX-7 MCX75510AAS-HEAT | Аналогичная плата, но с интерфейсом PCIe 5.0 x16 и одним портом 200GbE (однопортовая версия) |
| NVIDIA | ConnectX-6 DX MCX623106AC-HEAT | 2 порта 100GbE (QSFP56), PCIe 4.0 x16, ниже стоимость, подходит для 100G-инфраструктур |
| Intel | Intel E810-2CQDA2 | 2 порта 100GbE (QSFP28), PCIe 4.0, поддержка RDMA и DPDK, более низкая цена |
| Broadcom | NetXtreme-E BCM57508 | 2 порта 200GbE (QSFP112), PCIe 5.0, аппаратная поддержка RoCE, телеметрия |
| Marvell | QEDE-200G-2 | 2 порта 200GbE, PCIe 5.0, поддержка RDMA, NVMe-oF, ориентирован на HPC |
| Mellanox (NVIDIA) | ConnectX-5 EX MCX556A-ECA | 2 порта 100GbE, PCIe 4.0, бюджетный вариант для не самых требовательных задач |
Рекомендация: Для максимальной производительности 200GbE с поддержкой GPU Direct и NVMe-oF оптимален ConnectX-7. Если достаточно 100GbE, можно рассмотреть ConnectX-6 DX или Intel E810.
Кому подойдёт NVIDIA ConnectX-7 MCX755106AS-HEAT
Рекомендуется, если вам нужно:
- Построить высокопроизводительный кластер HPC с 200GbE сетью.
- Использовать GPU Direct (P2P, RDMA) для обучения AI/ML моделей.
- Обеспечить ultra-low latency для финансового трейдинга или big data.
- Развернуть сети NVMe over Fabrics с максимальной пропускной способностью.
- Максимальная совместимость с экосистемой NVIDIA (DOCA, CUDA).
Вероятно, не подойдёт, если:
- Ваша инфраструктура ограничена 10/25GbE — избыточно и дорого.
- Серверы имеют только PCIe 4.0 — ConnectX-6 станет более экономичным выбором.
- Не используются технологии GPU, NVMe, RDMA — нет смысла переплачивать.
- Требуется порт 400GbE — тогда рассмотрите ConnectX-8 или ConnectX-7 с одним портом 400G.
Конструкция и условия эксплуатации
Форм-фактор и охлаждение
Адаптер выполнен в низкопрофильном форм-факторе HHHL (half-height, half-length), оснащён пассивным радиатором (HEAT — высокая эффективность). Занимает один слот PCIe 5.0 x16. Размеры 167 × 69 мм, вес 220 г (с радиатором).
Температурный режим
- Эксплуатация: от 0°C до +55°C
- Хранение: от -20°C до +70°C
- Влажность: 10–85% (без конденсата)
Требуется активный обдув от системы охлаждения сервера — поток воздуха минимум 1,5 м/с при +55°C.
Технические характеристики
| Тип устройства | Сетевая карта |
| Производитель | NVIDIA |
| Модель | NVIDIA ConnectX-7 MCX755106AS-HEAT |
| Артикул | MCX755106AS-HEAT |
| Максимальная скорость передачи данных | 200 Гбит/с |
| Тип портов | QSFP112 |
| Количество портов | 2 |
| Интерфейс | PCI-E x16 (PCIe 5.0) |
| Протоколы передачи | 200GbE, 100GbE, 50GbE, 40GbE, 25GbE, 10GbE |
| Поддержка RDMA | RoCE v2, RoCE v1 |
| Виртуализация | SR-IOV (до 512 VF), VirtIO, VMware NetQueue |
| Функции разгрузки | DPDK, VMA, SDP, UD, TCP/UDP/IP |
| Совместимость с GPU | GPUDirect (P2P, RDMA, Storage) |
| Пропускная способность PCIe | 64 ГТ/с (дуплекс) |
| Пропускная способность сети | 400 Гбит/с (агрегация 2 портов) |
| Поддержка NVMe over Fabrics | Да (NVMe-oF TCP, RDMA) |
| Форм-фактор | HHHL (low-profile) |
| Охлаждение | Пассивное (HEAT) |
| Размеры (Д × Ш) | 167 × 69 мм |
| Вес нетто | 220 г |
| Размеры упаковки (Д × Ш × В) | 250 × 180 × 40 мм |
| Гарантия | 1 год (производителя) |
| Диапазон температур при эксплуатации | от 0°C до +55°C |
| Диапазон температур при хранении | от -20°C до +70°C |
| Относительная влажность при эксплуатации | 10–85% (без конденсата) |
| Краткое описание | Сетевая карта NVIDIA Mellanox ConnectX-7 MCX755106AS-HEAT |
Часто задаваемые вопросы
Чем отличается версия HEAT от стандартной?
HEAT (High Efficiency Advanced Thermal) — версия с пассивным радиатором, предназначенная для установки в серверы с активным обдувом. Стандартная (без суффикса) обычно требует дополнительного активного кулера.
Какие скорости поддерживает каждый порт QSFP112?
Каждый порт поддерживает 200GBASE-R, а также 100GbE, 50GbE, 40GbE, 25GbE и 10GbE — в зависимости от используемого модуля и кабеля.
С какими операционными системами совместима карта?
Официально поддерживаются Windows Server, Linux (RHEL, Ubuntu, CentOS, SLES), VMware ESXi, а также FreeBSD через сторонние драйверы.
Можно ли использовать карту в серверах с PCIe 4.0?
Да, карта обратно совместима, но пропускная способность ограничится возможностями PCIe 4.0 (32 ГТ/с), что достаточно для 100GbE, но не для двух 200GbE одновременно.
Что такое GPUDirect и какую версию поддерживает плата?
GPUDirect — технология прямого обмена данными между GPU и сетью (P2P, RDMA, Storage). Поддерживается GPUDirect v5 с максимальной производительностью.
Как обновить прошивку на карте?
Используйте утилиту mlxup (для Linux) или NVIDIA Firmware Tool (для Windows). Прошивки доступны на портале NVIDIA Networking.
Поддерживает ли карта разделение портов на под-интерфейсы?
Да, поддерживаются Ethernet Breakout (1×200G → 2×100G) и разделение на виртуальные функции через SR-IOV.
Какая максимальная длина кабеля DAC для 200GbE?
Для пассивного медного кабеля (DAC) — до 3 метров. Для активного оптического (AOC) — до 50 метров.
Нужно ли устанавливать дополнительное охлаждение в сервер?
При использовании версии HEAT достаточно штатного обдува корпуса. Рекомендуется обеспечить поток воздуха не менее 1,5 м/с при максимальной температуре.
С какими сетевыми картами NVIDIA можно агрегировать порты?
Агрегация (LACP, bonding) возможна с любыми картами NVIDIA ConnectX-5/6/7/8, а также с картами других вендоров, поддерживающими стандарт 802.3ad.
