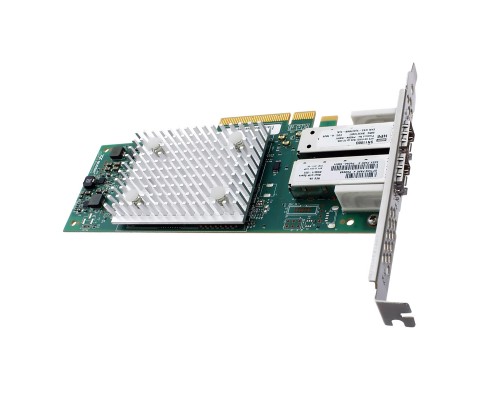

HPE SN1100Q 16Gb FC 2xSFP+ PCIe 3.0 LP (853011-001) — двухпортовый адаптер Fibre Channel на 16 Гбит/с с низкопрофильным форм-фактором. Предназначен для подключения серверов к сетям хранения данных (SAN). Обеспечивает суммарную пропускную способность до 3200 МБ/с (1600 МБ/с на порт), поддерживает мультиплексирование MPIO и загрузку через SAN. Оснащён интерфейсом PCIe 3.0 x8, работает под управлением Windows Server, VMware и Linux. Идеальное решение для построения высокоскоростных каналов хранения vSAN, Fibre Channel и iSCSI (через протокол FC).
Высокая пропускная способность и низкая задержка
Адаптер построен на чипсете Broadcom (40 нм), коммутационная матрица обеспечивает 16 Гбит/с на каждом порту. С протоколом Fibre Channel он подходит для построения отказоустойчивых систем хранения с низкой задержкой. Поддерживаются режимы работы 16/8/4 Гбит/с с автоопределением.
Технология Dual Channel
- Два независимых порта SFP+. Каждый канал может работать со своей скоростью, что даёт гибкость при подключении к разным коммутаторам или контроллерам.
- Поддержка MPIO. Многопутевой ввод-вывод увеличивает пропускную способность и обеспечивает резервирование каналов.
- Boot from SAN. Загрузка сервера с дискового массива по сети Fibre Channel.
Совместимость с PCIe 3.0
Интерфейс PCIe 3.0 x8 (Gen 5 PCI Express) обеспечивает скорость передачи данных до 8 ГТ/с на линию, что исключает узкое место между адаптером и сервером.
Поддержка операционных систем и виртуализации
Адаптер совместим со всеми основными платформами: Windows Server (2012/2016/2019), VMware ESXi (6.x/7.x), Linux (RHEL, Ubuntu, SUSE). Встроенные драйверы в составе ОС упрощают развёртывание.
Аппаратная поддержка виртуализации
- SR-IOV — изоляция виртуальных каналов для разных виртуальных машин.
- NPIV — множественные ID виртуальных машин на одном физическом порту.
- vSwitch Filtering — ускорение трафика контейнеров и ВМ.
Совместимость и установка
Адаптер питается от 3.3 В по шине PCIe, дополнительное питание не требуется. Низкопрофильный форм-фактор (Low Profile) позволяет устанавливать карту в серверы с плотной компоновкой и в 1U корпуса. В комплекте поставляются низкопрофильные и половинные планки.
Совместимое оборудование и аксессуары
Для полноценной работы HPE SN1100Q рекомендуются сертифицированные модули SFP+ и кабели. Ниже приведены основные позиции.
| Тип оборудования | Рекомендуемые модели / спецификации | Примечание |
|---|---|---|
| Оптические модули SFP+ (16 Гбит/с FC) | HPE 16Gb FC SFP+ (JQ283A, QH257A), а также совместимые Finisar, Broadcom | Одномод (10 км) или мультимод (до 150 м OM3) |
| Кабели Fibre Channel | LC-LC duplex (OM3/OM4) для мультимода, LC-LC (OS1/OS2) для одномода | Расстояние подбирается по топологии SAN |
| Коммутаторы Fibre Channel | HPE StoreFabric SN6500B, Cisco MDS 9148S, Brocade G620 | Для подключения к SAN на 16 Гбит/с |
| Дисковые массивы | HPE Nimble, HPE 3PAR StoreServ, Dell EMC Unity | Поддержка FC-AL и FC-SW |
Аналоги HPE SN1100Q (853011-001)
Если модель недоступна или требуется сравнение, рассмотрите следующие альтернативы от других производителей.
| Производитель | Модель | Ключевые отличия / сходство |
|---|---|---|
| HPE | HPE SN1200E 16Gb FC 2xSFP+ PCIe 3.0 LP | На чипсете Emulex, аналогичная производительность, но другая архитектура драйверов. |
| Broadcom / QLogic | QLogic QLE2672 16Gb FC 2xSFP+ PCIe 3.0 | Прямой конкурент, полностью взаимозаменяем по функциям, широкая поддержка ОС. |
| Cisco | Cisco UCS C-Series VIC 1380 (16Gb FC + 25GbE) | Гибридный адаптер (Fibre Channel + Ethernet), требует экосистемы UCS. |
| Broadcom / Emulex | Emulex LPe32002 16Gb FC 2xSFP+ PCIe 3.0 | Популярный аналог для серверов HPE и IBM. |
| Intel / Celerity (Ltd.) | Intel® FCLF16G-2SFP+ | Адаптер на чипсете Cavium, меньше распространён, но совместим. |
Рекомендация: При выборе аналога обращайте внимание на наличие сертифицированных драйверов под используемую ОС. Для кластерных конфигураций подойдут QLogic QLE2672 или Emulex LPe32002.
Кому подойдёт HPE SN1100Q
Рекомендуется, если вам нужно:
- Подключить сервер к Fibre Channel SAN (16 Гбит/с).
- Использовать аппаратную поддержку виртуализации (NPIV, SR-IOV).
- Реализовать загрузку с дискового массива (Boot from SAN).
- Обеспечить многопутевой доступ с MPIO.
- Установить карту в низкопрофильные слоты серверов 1U/2U.
- Совместимость с HPE StoreFabric, Nimble, 3PAR.
Вероятно, не подойдёт, если:
- Используется iSCSI (Ethernet) — нужен адаптер 25/50 Гбит/с Ethernet.
- Сеть хранения построена на SAS DAS — FC не поддерживается.
- Не требуется загрузка по сети — можно взять более дешёвый однопортовый вариант.
- Необходима поддержка 32 Гбит/с — нужен HPE SN1600Q или аналоги.
Конструкция и условия эксплуатации
Низкопрофильная карта PCIe 3.0 x8
Размеры 167?68 мм (стандартная половинная длина). Рабочее напряжение 3.3 В, потребляемая мощность до 8 Вт. Пассивное охлаждение — радиатор достаточен при нормальном воздушном потоке в корпусе.
Диапазон рабочих температур
- Эксплуатация: от 0°C до +55°C
- Хранение: от -40°C до +70°C
- Влажность: 5–95% (без конденсата)
Адаптер может устанавливаться в серверные стойки, рабочие станции и встраиваемые системы.
Технические характеристики
| Модель | HPE SN1100Q 16Gb FC 2xSFP+ PCIe 3.0 LP |
| Артикул | 853011-001 |
| Код производителя | P9D94A |
| Производитель | HPE |
| Интерфейс хоста | PCIe 3.0 x8 |
| Тип порта | SFP+ (Fibre Channel) |
| Количество портов | 2 |
| Скорость порта | 16 Гбит/с (поддержка 8/4 Гбит/с) |
| Протокол | Fibre Channel (FC-PI-4, SCSI-FCP-4) |
| Архитектура | Dual Channel |
| Пропускная способность | 1600 МБ/с на порт (суммарно 3200 МБ/с) |
| Техпроцесс | 40 нм |
| Поддержка виртуализации | Да (SR-IOV, NPIV) |
| Поддержка Boot from SAN | Да (FCoE/iSCSI/Fibre Channel) |
| Поддержка MPIO | Да (многопутный ввод-вывод) |
| Поддерживаемые ОС | Windows Server, VMware, Linux (RHEL, Ubuntu, SUSE) |
| Совместимые стандарты | FC-PI-4, SCSI-FCP-4, Gen 5 PCI Express |
| Электропитание | 3.3 В (шина PCIe) |
| Форм-фактор | Низкопрофильный (Low Profile) 167?68 мм |
| Тип манипулятора | Без манипулятора |
| Гарантия | Ограниченная пожизненная (HPE) |
| Рабочая температура | 0°C … +55°C |
| Температура хранения | -40°C … +70°C |
| Влажность (рабочая) | 5–95% без конденсата |
Часто задаваемые вопросы
Для чего используется HPE SN1100Q?
Для подключения сервера к Fibre Channel SAN (сеть хранения данных). Обеспечивает высокую скорость и низкую задержку для дисковой подсистемы.
Какие скорости поддерживает?
16 Гбит/с, 8 Гбит/с, 4 Гбит/с. Автоопределение при подключении к коммутатору или дисковому массиву.
Нужен ли отдельный кабель питания?
Нет, питание получает через шину PCIe (3.3 В). Дополнительный разъём не требуется.
Поддерживает ли загрузку с диска по сети?
Да, функция Boot from SAN поддерживается как через Fibre Channel, так и через FCoE.
Можно ли использовать в серверах Dell или IBM?
Совместимость зависит от наличия драйверов. Обычно работает, но гарантийная поддержка — только на серверах HPE.
Какие переходники для оптики требуются?
Оптические модули SFP+ 16 Гбит/с FC (например, HPE JQ283A, QH257A). Также можно использовать прямой медный кабель SFP+ (DAC).
Что такое NPIV?
NPIV (N_Port ID Virtualization) — технология, позволяющая одной физической карте выступать как несколько виртуальных портов (для виртуальных машин).
Какова потребляемая мощность?
Не более 8 Вт в активном режиме. Пассивное охлаждение (радиатор).
Подойдёт ли для Windows Server 2022?
Да, драйверы включены в состав ОС. Рекомендуется установить последнюю версию драйвера с сайта HPE.
Чем отличается от HPE SN1200E?
SN1100Q использует чипсет Broadcom (QLogic), SN1200E — Emulex. Оба поддерживают 16 Гбит/с, но различаются драйверами и настройками.
