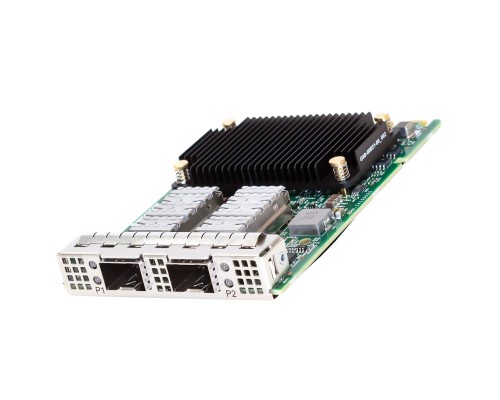

HPE BROADCOM BCM57414 OCP 3.0 2xSFP28 10/25GbE SR-IOV P10115-B21 — двухпортовый сетевой адаптер форм-фактора OCP 3.0 на контроллере BROADCOM BCM57414. Каждый порт SFP28 работает на скорости 10 или 25 Гбит/с, что даёт до 50 Гбит/с суммарной пропускной способности. Поддерживает SR-IOV, RoCE, FCoE и iSCSI, интегрируется с HPE iLO Advanced. Устанавливается в выделенный слот OCP 3.0 серверов HPE ProLiant, Apollo и Synergy, оставляя свободными стандартные слоты PCIe.
Архитектура и производительность
Адаптер построен на контроллере BROADCOM BCM57414 с интерфейсом PCIe 3.0 x8. Каждый из двух портов SFP28 обеспечивает скорость до 25 Гбит/с, а суммарная пропускная способность достигает 50 Гбит/с в обоих направлениях.
Разгрузка центрального процессора
- Checksum offload — проверка контрольных сумм силами адаптера.
- TSO / LSO — сегментация крупных блоков данных без участия CPU.
- RSS и многопоточная обработка — равномерное распределение трафика по ядрам.
- VXLAN / NVGRE offload — ускорение оверлейных сетей в виртуальных средах.
Энергоэффективность
Потребление всего 5,5 Вт — адаптер не требует дополнительного питания и не перегружает систему охлаждения сервера.
Порты и подключения
Два порта SFP28 поддерживают работу с трансиверами 25 Гбит/с и обратно совместимы с модулями 10 Гбит/с (SFP+).
Варианты подключения
- Оптика 25GBASE-SR / 10GBASE-SR — многомодовое волокно, до 100 м.
- Оптика 25GBASE-LR / 10GBASE-LR — одномодовое волокно, до 10 км.
- DAC и AOC кабели — прямое подключение к коммутатору или между серверами.
- Медные трансиверы 10GBASE-T — подключение по витой паре Cat6a/Cat7.
Поддерживаемые стандарты
Заявлена поддержка 10GBASE-T и 25GBASE-T, а также оптических и кабельных исполнений SFP28.
Виртуализация и конвергенция трафика
SR-IOV
Технология Single Root I/O Virtualization позволяет создать несколько виртуальных функций на каждый порт. Виртуальные машины получают прямой доступ к адаптеру в обход гипервизора — это снижает задержки и освобождает ресурсы CPU.
RoCE
RDMA over Converged Ethernet обеспечивает удалённый прямой доступ к памяти с минимальными задержками. Используется в базах данных, СХД и кластерах гиперконвергентной инфраструктуры.
FCoE и iSCSI
Передача блочного трафика СХД по тому же кабелю, что и обычные данные. Позволяет отказаться от отдельных адаптеров и коммутаторов Fibre Channel.
Управление и мониторинг
Адаптер интегрирован в экосистему HPE и управляется штатными средствами сервера.
- HPE iLO Advanced — просмотр состояния портов, температур и событий через веб-интерфейс контроллера.
- HPE Smart Storage / SPP — централизованное обновление прошивки в составе пакета поддержки.
- Онлайн-обновление — установка новых версий firmware без остановки сервера.
- Логирование и трассировка — диагностика проблем на уровне драйвера и железа.
Совместимое оборудование и аксессуары
Адаптер поставляется без трансиверов и кабелей — их подбирают под тип линии и расстояние. Ниже приведены основные совместимые позиции.
| Тип оборудования | Рекомендуемые модели / спецификации | Примечание |
|---|---|---|
| Оптические трансиверы SFP28, 25 Гбит/с | HPE 25Gb SFP28 SR (845398-B21), HPE 25Gb SFP28 LR (845400-B21), а также совместимые аналоги FS.com, Flexoptix | До 100 м по многомодовому и до 10 км по одномодовому волокну |
| Оптические трансиверы SFP+, 10 Гбит/с | HPE 10Gb SFP+ SR (455883-B21), HPE 10Gb SFP+ LR (455886-B21), совместимые модули | Порт SFP28 работает с 10 Гбит/с модулями |
| Медные трансиверы 10GBASE-T | HPE 10GBASE-T SFP+ (813874-B21), совместимые аналоги | Витая пара Cat6a/Cat7, до 30–100 м |
| Кабели DAC / AOC | HPE 25G SFP28 to SFP28 DAC (845406-B21), SFP28-SFP28 AOC | Готовые шнуры для соединения стоек и межсерверных линков |
| Оптические патч-корды | LC-LC duplex OM4 (25G SR), LC-LC duplex OS2 (25G LR) | Длина подбирается под топологию сети |
| Слот установки | OCP 3.0 (OCP NIC 3.0) на материнской плате сервера | Отдельные крепления и райзеры не требуются |
Совместимые серверы и операционные системы
| Категория | Поддерживаемые платформы |
|---|---|
| Серверы HPE ProLiant | DL360 / DL380 / DL385 / DL560 Gen10 и Gen10 Plus, ML350 Gen10, DL325 Gen10 |
| HPE Apollo и Synergy | Apollo 4200/6500 Gen10, Synergy 480/660 Gen10 |
| Операционные системы | Windows Server, VMware vSphere/ESXi, Linux (RHEL, SLES, Ubuntu) |
| Гипервизоры | Microsoft Hyper-V, VMware ESXi, KVM |
Аналоги HPE BROADCOM BCM57414 OCP 3.0 2xSFP28 P10115-B21
Если модель недоступна или требуется иной набор портов и скоростей, рассмотрите следующие альтернативы.
| Производитель | Модель | Ключевые отличия / сходство |
|---|---|---|
| HPE | P26253-B21 | BROADCOM BCM57416 с медными портами RJ-45 вместо SFP28, максимум 10 Гбит/с. Для сетей на витой паре без оптики. |
| HPE | P28787-B21 | BROADCOM BCM57504 с четырьмя портами SFP28 25 Гбит/с, суммарно до 100 Гбит/с. Более высокая цена и теплоотдача. |
| Intel | E810-XXVDA2 | Два порта SFP28 25 Гбит/с, собственная архитектура Intel, поддержка iWARP и RoCEv2. |
| NVIDIA (Mellanox) | MCX512A-ACAT | ConnectX-5 с двумя портами SFP28 25 Гбит/с, сильная сторона — RoCE и низкие задержки для HPC. |
| HPE | P08443-B21 | BROADCOM BCM57414 в форм-факторе OCP 2.0 — только для серверов предыдущих поколений. |
Рекомендация: при выборе аналога сверяйте форм-фактор слота OCP (2.0 или 3.0), число и скорость портов, а также наличие поддержки SR-IOV и RoCE. Совместимость конкретной модели с вашим сервером HPE уточняйте по матрице совместимости производителя.
Кому подойдёт HPE BROADCOM BCM57414 OCP 3.0 2xSFP28 P10115-B21
Рекомендуется, если вам нужно:
- Подключить сервер HPE ProLiant к сети 25 Гбит/с.
- Освободить слоты PCIe — адаптер занимает выделенный разъём OCP.
- Запустить много виртуальных машин с прямым доступом к сети через SR-IOV.
- Объединить LAN и SAN-трафик (FCoE, iSCSI) на одном кабеле.
- Снизить задержки для СХД и кластеров с помощью RoCE.
Вероятно, не подойдёт, если:
- Сервер не имеет слота OCP 3.0 — нужен вариант с интерфейсом PCIe.
- Достаточно скорости 1 Гбит/с — переплата за неиспользуемый потенциал.
- Требуется подключение по витой паре на 10 Гбит/с — удобнее медленная модель BCM57416.
- Нужны порты 100 Гбит/с — смотрите адаптеры с QSFP28.
- Планируется использование только в настольном ПК или несерверной системе.
Установка и условия эксплуатации
Форм-фактор OCP 3.0
Адаптер устанавливается в слот OCP NIC 3.0 на системной плате сервера и фиксируется штатным винтом. Установка занимает несколько минут и не требует разборки корпуса или прокладки дополнительных кабелей питания.
Условия эксплуатации
- Диапазон рабочих температур: 10–35 °C (типовые условия серверной).
- Относительная влажность: 10–90% без конденсата.
- Охлаждение: за счёт воздушного потока корпуса сервера, отдельный вентилятор не нужен.
Устройство поставляется в индивидуальной упаковке HPE с документацией и гарантийным талоном производителя.
Технические характеристики
| Модель | HPE BROADCOM BCM57414 OCP 3.0 2xSFP28 10/25GbE SR-IOV |
| Артикул | P10115-B21 |
| Производитель | HPE |
| Контроллер | BROADCOM BCM57414 |
| Интерфейс | OCP 3.0 |
| Совместимость шины | PCIe 3.0 x8 |
| Количество портов | 2 |
| Тип порта | SFP28 |
| Скорость порта | 10/25 Гбит/с |
| Суммарная пропускная способность | до 50 Гбит/с |
| Поддерживаемые стандарты | 10GBASE-T, 25GBASE-T |
| Поддержка виртуализации | SR-IOV |
| Поддерживаемые технологии | FCoE, iSCSI, RDMA over Converged Ethernet (RoCE) |
| Управление | HPE iLO Advanced |
| Совместимые ОС | Windows Server, VMware, Linux |
| Энергопотребление | 5,5 Вт |
| Тип питания | От слота OCP, внешнее питание не требуется |
| Тип установки | Внутренний слот OCP 3.0 |
| Гарантия | Гарантия производителя HPE |
Часто задаваемые вопросы
В какие серверы устанавливается этот адаптер?
Он рассчитан на слот OCP NIC 3.0 серверов HPE ProLiant Gen10 и Gen10 Plus, а также платформ HPE Apollo и Synergy. Перед покупкой сверьтесь с матрицей совместимости HPE для вашей модели сервера.
Трансиверы и кабели входят в комплект поставки?
Нет. Адаптер поставляется отдельно, оптические модули и кабели приобретаются под конкретную задачу — тип волокна и требуемое расстояние.
Можно ли работать на скорости 10 Гбит/с вместо 25 Гбит/с?
Да. Порты SFP28 поддерживают обратную совместимость с модулями и кабелями 10 Гбит/с, скорость согласуется автоматически.
Занимает ли адаптер слот PCIe?
Нет. Он устанавливается в отдельный разъём OCP 3.0, поэтому все стандартные слоты PCIe остаются свободными для других устройств.
Нужно ли отдельно устанавливать драйверы?
Для поддерживаемых операционных систем драйверы уже входят в состав дистрибутива или пакета поддержки HPE. Актуальные версии прошивки и драйверов распространяются через HPE Support Pack for ProLiant.
Сколько виртуальных функций создаётся при включении SR-IOV?
Функция поддерживается на обоих портах. Конкретное количество виртуальных функций зависит от настроек BIOS сервера, версии прошивки адаптера и возможностей гипервизора.
Поддерживается ли загрузка операционной системы по сети?
Да. Доступны загрузка по PXE, а также iSCSI boot и FCoE boot, что позволяет использовать сервер без локальных накопителей.
Можно ли объединить оба порта в один канал?
Да. На уровне операционной системы или гипервизора порты объединяются в teaming, bonding или LACP-агрегацию для увеличения пропускной способности и отказоустойчивости.
Нужны ли дополнительные кабели питания или вентиляторы?
Нет. Питание подаётся через слот OCP, а охлаждение обеспечивается общим воздушным потоком корпуса сервера.
