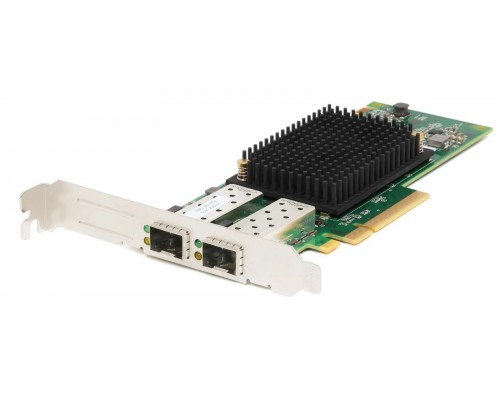

Dell Emulex LPE35002 (артикул 406-BBMR) — двухпортовый адаптер Fibre Channel (HBA) со скоростью 32 Гбит/с на порт. Предназначен для подключения серверов к сетям хранения данных (SAN) с максимальной пропускной способностью 64 Гбит/с. Благодаря интерфейсу PCIe 3.0 x8 обеспечивается высокая производительность для критичных приложений, виртуализации и сред с интенсивным вводом-выводом. Поддерживает загрузку с SAN (Boot from SAN), расширенную телеметрию и диагностику через Emulex OneCommand Manager.
Высокая производительность и пропускная способность
Адаптер LPE35002 построен на 8-линейном интерфейсе PCIe 3.0, обеспечивающем до 8 ГТ/с. Сдвоенные порты 32 Гбит/с позволяют обрабатывать до 1,2 млн операций ввода-вывода в секунду (IOPS) на каждом порту.
Два порта 32G Fibre Channel
- Скорость 32 Гбит/с — полнодуплексная передача данных до 6400 Мбайт/с на адаптер.
- Автоматическое согласование — обратная совместимость с 16 Гбит/с и 8 Гбит/с SAN-инфраструктурой.
- Поддержка SFP+ — оптические или медные трансиверы для соединения с коммутаторами SAN.
PCIe 3.0 x8 для минимальных задержек
Шина PCIe 3.0 x8 обеспечивает достаточную пропускную способность для одновременной работы двух портов 32G без узких мест. Поддерживаются функции T10-PI (защита данных на транспортном уровне).
Управление, диагностика и возможности SAN
Адаптер полностью управляется через фирменное ПО Emulex OneCommand Manager, предоставляющее полный контроль, мониторинг и обновление прошивки.
Инструменты управления
- OneCommand Manager — централизованное управление всеми адаптерами Emulex в сети.
- CLI / API — скриптовая настройка и интеграция с системами оркестрации.
- Обновление firmware — без прерывания работы хоста (некоторые версии).
Диагностика и телеметрия
- Встроенная диагностика — проверка оптических каналов, выявление ошибок.
- Телеметрия — сбор статистики температуры, напряжения, ошибок на линке.
- Поддержка FC-NVMe — передача команд NVMe поверх Fibre Channel для ультранизких задержек.
Загрузка с SAN и виртуализация
Boot from SAN позволяет загружать серверы с LUN в сети хранения, что упрощает администрирование и повышает отказоустойчивость. Адаптер поддерживает NPIV (N_Port ID Virtualization) для виртуализации — каждый виртуальный сервер может иметь собственный WWN.
Дополнительные возможности и протоколы
Поддержка многопоточности
Адаптер оптимизирован для многопроцессорных систем и приложений с высоким параллелизмом — до 1024 одновременных обменов на порт.
Поддержка операционных систем
Сертифицирован для Windows Server, Red Hat Enterprise Linux, SUSE Linux Enterprise Server, VMware vSphere/ESXi.
Совместимость с SAN
Работает с Fibre Channel коммутаторами Brocade, Cisco, Dell, а также с целевыми устройствами (СХД) EMC, NetApp, Dell EMC, IBM.
Совместимое оборудование и аксессуары
Для корректной работы Dell Emulex LPE35002 рекомендуется использовать сертифицированные компоненты. Ниже приведены основные совместимые позиции.
| Тип оборудования | Рекомендуемые модели / спецификации | Примечание |
|---|---|---|
| Оптические модули SFP+ 32G FC | Dell 32Gbps SFP+ (PN: 0G6H2N, 0V9K5T), Finisar FTLF8532P4BCV, Broadcom AFBR-57F5MZ | Для подключения к SAN — до 10 км (одномод) |
| Оптические кабели | LC-LC duplex, OM3/OM4 (50/125) для многомода, OS1/OS2 для одномода | Длина подбирается под топологию |
| Медные кабели SFP+ (DAC) | Dell 1m/3m/5m Passive DAC, сторонние (10Gtek, Proline) | Для соединения на короткие расстояния до 7 м |
| Слот PCIe | PCIe 3.0 x8 или x16 (физически x8, электрически x8) | Рекомендуется x8 или x16 механически |
| Крепления | Стандартная планка Full Height (в комплекте) | Для установки в серверы Dell PowerEdge, возможна замена на Low Profile |
Аналоги Dell Emulex LPE35002 (406-BBMR)
Если модель недоступна или требуется сравнение, рассмотрите следующие альтернативы с близкими характеристиками.
| Производитель | Модель | Ключевые отличия / сходство |
|---|---|---|
| Broadcom / Emulex | LPe35002 (без брендирования Dell) | Аналогичные характеристики, но может отсутствовать поддержка Dell OpenManage. |
| Marvell (QLogic) | QLE2772 | 2 порта 32G FC, PCIe 3.0 x8, поддержка FC-NVMe, схожая производительность. |
| Dell (QLogic) | Dell 406-BBMX (QLE2772) | Прямой конкурент от Dell на базе QLogic, полностью взаимозаменяем. |
| Cisco | Cisco UCS VIC 1457 (2x32G FC) | Интегрируется только с UCS, поддержка FCoE, выше цена. |
| HPE | HPE SN1610Q (2x32G FC) | Аналог для серверов HPE ProLiant, требует HPE прошивку. |
| Intel | Intel FC LPE35002 (OEM) | По сути тот же Emulex под брендом Intel, редко встречается. |
Рекомендация: Для серверов Dell PowerEdge оптимальным выбором будет оригинальный Dell 406-BBMR (Emulex LPE35002) с полной поддержкой iDRAC и OpenManage. Для гетерогенных сред подойдёт LPe35002 от Broadcom или QLE2772 от Marvell.
Кому подойдёт Dell Emulex LPE35002 (406-BBMR)
Рекомендуется, если вам нужно:
- Подключить сервер к существующей SAN (Fibre Channel) на 32/16/8 Гбит/с.
- Обеспечить высокую пропускную способность для СУБД, виртуализации, VDI.
- Использовать загрузку с SAN для упрощения администрирования.
- Получить расширенную диагностику и телеметрию для мониторинга.
- Поддерживать FC-NVMe для максимальной производительности.
Вероятно, не подойдёт, если:
- Используется только сетевое хранилище NAS (iSCSI, NFS) — тогда нужен Ethernet HBA.
- Не требуется скорость 32 Гбит/с и достаточно 16 Гбит/с (можно LPE31002).
- Сервер не имеет свободных слотов PCIe 3.0 x8.
- Бюджет ограничен — можно рассмотреть QLE2772 или б/у адаптеры 16G.
Конструкция и условия эксплуатации
Форм-фактор Full Height
Размеры 167,64?68,91?20,09 мм, вес около 200 г. Устанавливается в слот PCIe сервера. В комплекте планка Full Height, опционально доступна Low Profile.
Диапазон рабочих температур
- Эксплуатация: от 0°C до 55°C
- Хранение: от -40°C до 70°C
- Влажность: 5–95% (без конденсата) при работе, до 95% при хранении
Энергопотребление не превышает 12 Вт, что позволяет устанавливать адаптер в серверы с ограниченным тепловыделением.
Технические характеристики
| Производитель | Dell |
| Модель | Emulex LPE35002 |
| Артикул | 406-BBMR |
| Тип устройства | Fibre Channel HBA (Host Bus Adapter) |
| Количество портов | 2 |
| Скорость передачи данных | 32 Гбит/с на порт (64 Гбит/с суммарно) |
| Интерфейс хоста | PCIe 3.0 x8 (совместимость с x16) |
| Тип разъёма | SFP+ (оптика или DAC) |
| Поддержка SAN | Да (Fibre Channel) |
| Boot from SAN | Да |
| Поддержка многопоточности | Да (до 1024 одновременных обменов) |
| Поддержка виртуализации | NPIV, SR-IOV (опционально) |
| FC-NVMe | Да |
| Поддержка ОС | Windows, Linux (RHEL, SLES), VMware vSphere/ESXi |
| Управление | Emulex OneCommand Manager, CLI, API, обновление firmware |
| Диагностика | Встроенные тесты, счётчики ошибок, статистика |
| Телеметрия | Температура, напряжение, мощность, состояние линков |
| Версия firmware | Обновляемая (поддержка Dell FW) |
| Форм-фактор | Full Height (Low Profile опционально) |
| Энергопотребление | 12 Вт (макс.) |
| Температура эксплуатации | от 0°C до 55°C |
| Температура хранения | от -40°C до 70°C |
| Влажность при работе | 5–95% |
| Совместимость | Серверы Dell PowerEdge (TD3x, R7x0, R9x0 и др.) |
| Размеры (Ш?Г?В) | 167,64?68,91?20,09 мм |
| Вес нетто | ~200 г |
| Гарантия | 1 год (расширяется до 3-5 лет) |
Часто задаваемые вопросы
Какие операционные системы поддерживает LPE35002?
Windows Server 2016/2019/2022, Red Hat Enterprise Linux 7/8, SUSE Linux Enterprise Server 12/15, VMware vSphere 6.7/7.0/8.0. Полный список драйверов доступен на сайте Dell.
Можно ли использовать адаптер в серверах других производителей?
Официально поддерживается только в серверах Dell PowerEdge. Технически может работать и в других x86 серверах, но гарантия Dell действует только в конфигурациях Dell.
Какой максимальный бюджет PoE?
У адаптера нет PoE — это Fibre Channel HBA. Питание портов SFP+ осуществляется через модули, которые потребляют до 1-2 Вт каждый (общее энергопотребление адаптера до 12 Вт).
Поддерживает ли адаптер стекирование?
Нет, стекирование не поддерживается. Однако можно использовать многопортовые конфигурации и балансировку через многопутевой ввод-вывод (MPIO) на стороне ОС.
Какие порты используются для подключения и какова их скорость?
Два порта SFP+ со скоростью 32 Гбит/с каждый. Они автоматически согласуются с 16 и 8 Гбит/с.
Можно ли управлять адаптером удалённо?
Да, через Emulex OneCommand Manager (поддерживает удалённое управление по сети), а также через API и CLI. В серверах Dell также доступно управление через iDRAC.
Поддерживает ли адаптер виртуализацию?
Да, NPIV позволяет выделять каждому виртуальному серверу собственный WWN. Также поддерживается SR-IOV (опционально, зависит от прошивки).
Какова производительность адаптера?
До 1,2 млн IOPS на порт, пропускная способность до 6400 Мбайт/с на адаптер. Задержки менее 1 мкс при использовании FC-NVMe.
В каких условиях можно эксплуатировать адаптер?
Температура от 0 до 55 °C, влажность 5–95% без конденсата. Подходит для стандартных серверных помещений.
Что входит в комплект поставки?
Адаптер, планка Full Height (установлена), документация. В некоторых партиях может отсутствовать планка Low Profile (заказывается отдельно).
