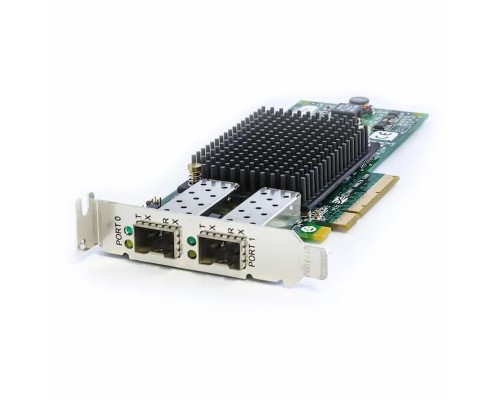

Адаптер HBA Fujitsu LPe12002 (артикул S26361-F3961-L202) — двухканальный адаптер главной шины (Host Bus Adapter) Fibre Channel со скоростью 8 Гбит/с на порт. Предназначен для подключения серверов к сетям хранения данных (SAN). Оснащён двумя портами LC (многомодовое волокно), поддерживает горячую замену и работает в слоте PCIe 2.0 x8. Низкопрофильный форм-фактор (Low Profile) позволяет устанавливать адаптер в компактные серверы. Идеальное решение для построения отказоустойчивой SAN-инфраструктуры начального и среднего уровня.
Высокая скорость Fibre Channel
Адаптер Fujitsu LPe12002 обеспечивает агрегатную пропускную способность до 16 Гбит/с (2 канала × 8 Гбит/с) и полнодуплексную передачу данных. Низкая задержка и полная совместимость со стандартами FC-PI-4, FC-PI-5, FC-FS-3 гарантируют надёжное соединение в современных SAN.
Два порта 8Gb FC
- 2 оптических порта LC с многомодовым интерфейсом (MMF) — дальность до 300 метров по OM3/OM4.
- Поддержка полного дуплекса — одновременный приём и передача на каждом порту.
- Горячая замена — замена без выключения сервера при наличии поддержки в системе.
PCI Express 2.0 x8
Интерфейс PCIe 2.0 x8 обеспечивает достаточную пропускную способность для двух каналов 8Gb FC без узких мест. Обратная совместимость с PCIe 1.0/1.1 и 3.0 (с понижением скорости).
Совместимость и управление SAN
Адаптер поддерживает все популярные операционные системы и integrates seamlessly с VMware vSphere, Microsoft Windows Server и дистрибутивами Linux.
Поддерживаемые ОС
- Windows Server 2012/2016/2019/2022.
- Linux (Red Hat, SUSE, Ubuntu, CentOS) с поддержкой драйверов FC.
- VMware ESXi 6.5/6.7/7.0/8.0.
Управление и диагностика
- OneCommand Manager — утилита для централизованного мониторинга и настройки адаптеров Emulex (на чипе LPe12002).
- Поддержка NPIV (N_Port ID Virtualization) — разделение одного физического порта на несколько виртуальных.
- Boot from SAN — загрузка сервера с SAN-хранилища.
Дополнительные возможности
Поддержка SAN
Полноценная работа с Fibre Channel SAN, совместимость с коммутаторами Brocade, Cisco, QLogic и другими. Поддержка multipathing (MPIO, DMMP) для отказоустойчивости.
Низкопрофильный дизайн
Форм-фактор Low Profile (68,9 × 167,6 мм) позволяет устанавливать адаптер в серверы с ограниченным пространством. В комплекте может быть планка стандартного и низкопрофильного размера.
Энергоэффективность
Максимальное энергопотребление всего 10 Вт, что делает адаптер одним из самых экономичных в классе.
Совместимое оборудование и аксессуары
Для полноценной работы Fujitsu LPe12002 рекомендуется использовать следующие компоненты.
| Тип оборудования | Рекомендуемые модели / спецификации | Примечание |
|---|---|---|
| Оптические кабели (многомодовые) | LC/LC duplex, OM3/OM4 (50/125 мкм), длина от 2 м до 300 м | Для подключения к SAN-коммутаторам |
| Коммутаторы Fibre Channel | Brocade G610, G620; Cisco MDS 9148, 9250i; QLogic QLE | Поддержка 8Gb/16Gb FC |
| Планки для крепления | Low Profile (входит в комплект), Full Height (дополнительно) | Зависит от корпуса сервера |
| Драйверы и утилиты | Broadcom OneCommand Manager, стандартные драйверы ОС | Скачать с сайта Broadcom или Fujitsu |
Аналоги Fujitsu LPe12002
Если модель отсутствует или нужна альтернатива, рассмотрите следующие адаптеры.
| Производитель | Модель | Ключевые отличия / сходство |
|---|---|---|
| Broadcom / Emulex | LPe12002 (аналогичный OEM) | Та же платформа, прямой аналог |
| QLogic | QLE2562 | 8Gb FC, 2 порта, PCIe 2.0 x8, LP |
| Cisco | UCS CNA M72KR-2 | Комбинированный адаптер FCoE/FC |
| HPE | SN1100Q (QLogic QLE2692) | 16Gb FC (с понижением до 8Gb) |
| Fujitsu | PG-8B3 (S26361-F3937) | Более старый 4Gb FC, уже редкость |
Рекомендация: при выборе аналога убедитесь в поддержке вашей ОС и совместимости с SAN-коммутаторами. QLE2562 — наиболее близкий конкурент с аналогичными характеристиками.
Кому подойдёт Fujitsu LPe12002
Рекомендуется, если:
- Вы строите или расширяете SAN-инфраструктуру на 8Gb FC.
- Требуется надёжное подключение серверов к хранилищам (EMC, NetApp, Dell, Fujitsu).
- Нужен низкопрофильный адаптер для серверов 1U/2U.
- Планируется использование Boot from SAN.
- Работаете в Google Cloud, Azure, VMware (поддержка ESXi).
Вероятно, не подойдёт, если:
- Требуется 16Gb или 32Gb FC — модели LPe31000 или LPe35000.
- Используется iSCSI или NAS (достаточно сетевой карты).
- Единственный сервер без SAN — достаточно локальных дисков.
- Необходимы дополнительные порты (4 и более) — смотрите LPe12004.
Конструкция и условия эксплуатации
Низкопрофильный форм-фактор
Размеры 68,9 × 167,6 мм. Вес всего 200 г. Поставляется с планкой Low Profile, для стандартных корпусов может потребоваться дополнительная планка full-height.
Условия работы
- Рабочая температура: от 0°C до 55°C.
- Влажность при эксплуатации: 10% до 90% (без конденсации).
- Энергопотребление: не более 10 Вт (типично 8 Вт).
- Поддержка горячей замены: да (зависит от реализации слота PCIe и ОС).
Технические характеристики
| Тип | Адаптер главной шины (HBA) |
| Скорость передачи данных | 8 Гбит/с на порт (полный дуплекс) |
| Количество каналов | 2 |
| Интерфейс | Fibre Channel |
| Модель | LPe12002 (чипсет Emulex) |
| Тип оптического подключения | MMF (многомодовое волокно) |
| Тип разъёма | LC (Duplex) |
| Форм-фактор | Low Profile (LP) |
| Поддерживаемые ОС | Windows, Linux, VMware |
| Протоколы | FC-PI-4, FC-PI-5, FC-FS-3 |
| Совместимость | PCIe 2.0 x8 (обратная с 1.0/1.1) |
| Поддержка SAN | Да |
| Поддержка горячей замены | Да |
| Энергопотребление | 10 Вт (макс.) |
| Температура эксплуатации | 0°C до 55°C |
| Влажность эксплуатации | 10% до 90% (без конденсации) |
| Габариты | 68,9 × 167,6 мм (Low Profile) |
| Вес | 200 г |
| Производитель | Fujitsu (OEM на чипе Emulex) |
| Артикул | S26361-F3961-L202 |
Часто задаваемые вопросы
Что означает артикул S26361-F3961-L202?
Это номер детали (PN) от Fujitsu. Адаптер является OEM-версией Emulex LPe12002 с логотипом Fujitsu. Полностью совместим с драйверами Emulex.
Какие кабели нужны для подключения?
Многомодовый оптический кабель с разъёмами LC/LC duplex (OM3/OM4). Длина до 300 метров. Для подключения к коммутатору используйте патч-корды 50/125 мкм.
Подходит ли адаптер для серверов Dell, HPE, Supermicro?
Да. Это стандартный PCIe HBA, совместим с любыми серверами, имеющими слот PCIe 2.0 x8 или выше. Убедитесь, что в корпусе есть место для установки низкопрофильной планки.
Поддерживает ли адаптер скорость 4 Гбит/с?
Да, он автоматически договаривается о скорости и может работать в режиме 4 Гбит/с при подключении к старому оборудованию.
Можно ли использовать адаптер для NAS или iSCSI?
Нет, это чистый Fibre Channel HBA. Для iSCSI требуется обычная сетевая карта (NIC) или специальный адаптер iSCSI.
Какая утилита для управления?
Broadcom OneCommand Manager (ранее Emulex OneCommand). Также можно использовать стандартные средства ОС: fcinfo (Linux), VMware (native FC driver).
Поддерживает ли адаптер NPIV?
Да, поддерживает технологию N_Port ID Virtualization (NPIV) для виртуализации портов.
С какими операционными системами гарантирована работа?
Windows Server 2012/2016/2019/2022, Red Hat Enterprise Linux 7/8, SUSE Linux Enterprise Server 12/15, VMware ESXi 6.5/6.7/7.0/8.0.
Какой максимальный бюджет питания и зачем?
Максимальное энергопотребление — 10 Вт. Это обеспечивает низкое тепловыделение и пассивное охлаждение (радиатор), что тихо и надёжно.
Где скачать драйверы?
Драйверы можно загрузить с сайта Broadcom (Emulex) или из каталога поддержки Fujitsu. Также они обычно встроены в ОС.
