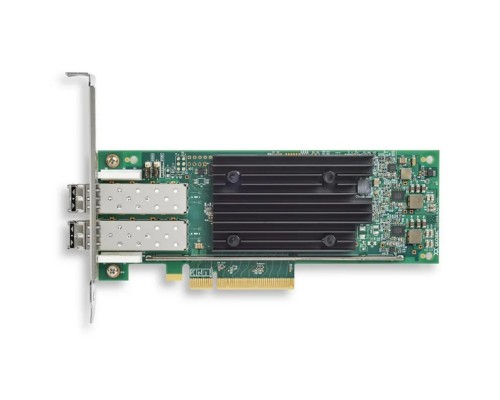

Dell Emulex LPE35002 406-BBTM — двухпортовый адаптер главной шины (HBA) Fibre Channel с пропускной способностью 32 Гбит/с на порт. Выполнен в форм-факторе Low Profile, оснащён интерфейсом PCIe 3.0 x8 и построен на базе технологии Emulex Gen 7 FC. Обеспечивает высокоскоростное подключение серверов к сетям хранения данных (SAN) с низкой задержкой и поддержкой виртуализации. Идеальное решение для ЦОД, корпоративных систем хранения и критически важных приложений.
Высокая производительность и пропускная способность
Адаптер LPE35002 на базе Gen 7 Fibre Channel от Emulex обеспечивает скорость передачи данных до 32 Гбит/с по каждому порту. Поддержка мультиплексирования и многопоточной обработки позволяет эффективно обслуживать параллельные запросы к хранилищам, снижая задержки.
Два порта 32 Гбит/с Fibre Channel
- Скорость 32 Гбит/с — обратная совместимость с сетями 16 и 8 Гбит/с.
- Два независимых порта — организация мультиплексирования и отказоустойчивого подключения к SAN.
- Поддержка оптических модулей SFP+ (приобретаются отдельно) для подключения к Fibre Channel коммутаторам.
Пропускная способность и эффективность
Благодаря полноценной поддержке PCI Express 3.0 x8 адаптер не создаёт узких мест в шине сервера. Аппаратный движок обработки команд снижает нагрузку на процессор, позволяя задействовать ресурсы сервера для прикладных задач.
Управление и мониторинг
Лёгкая интеграция в существующую инфраструктуру и полный контроль с помощью фирменных утилит.
Инструменты управления
- OneCommand Manager — централизованное управление адаптерами Emulex из единой консоли.
- CLI и API — автоматизация настройки и мониторинга.
- Поддержка VMware vCenter и Microsoft SCVMM — управление в средах виртуализации.
Надёжность и диагностика
- Аппаратная проверка целостности данных (CRC, T10-PI) — защита корпоративных данных.
- Поддержка NPIV (N_Port ID Virtualization) — до 256 виртуальных портов на физический порт.
- Бесперебойная работа — MTBF более 3 миллионов часов, низкое энергопотребление 12 Вт.
Дополнительные возможности и технологии
Виртуализация и контейнеризация
Адаптер поддерживает SR-IOV, NPIV, что позволяет эффективно разделять физический порт между виртуальными машинами и контейнерами.
Многопоточная передача
Аппаратная поддержка многоочередности (MultiQueue) распределяет нагрузку на все ядра процессора, увеличивая производительность при большом количестве одновременных операций ввода-вывода.
Поддержка операционных систем
Сертифицирован для работы под управлением Windows Server, Linux (RHEL, SUSE, Ubuntu) и VMware ESXi. Доступны драйверы для всех популярных дистрибутивов.
Совместимое оборудование и аксессуары
Для полноценной работы адаптера Dell Emulex LPE35002 рекомендуется использовать сертифицированные SFP+ модули и оптические кабели. Ниже приведены основные совместимые позиции.
| Тип оборудования | Рекомендуемые модели / спецификации | Примечание |
|---|---|---|
| Оптические модули SFP+ 32 Гбит/с | Dell 406-BBTM SFP+, Finisar FTLF8536P4BCV, Broadcom AFBR-53D6SZ | Одномодовые и многомодовые, до 10 км (SM) и 100 м (MM) |
| Оптические кабели | LC duplex одномод/многомод OM3/OM4, длина по проекту | Для подключения к SAN-коммутаторам |
| Fibre Channel коммутаторы | Dell EMC PowerSwitch, Brocade G620/G630, Cisco MDS | Рекомендуются коммутаторы со скоростью 32 Гбит/с |
| Серверные платформы | Dell PowerEdge R740, R750, R940, а также серверы других производителей с PCIe 3.0/4.0 слотами | Требуется свободный слот с питанием не менее 12 Вт |
| Крепление для низкопрофильных слотов | Входит в комплект поставки (Low Profile bracket) | Возможна установка в серверы 1U/2U |
Аналоги Dell Emulex LPE35002 406-BBTM
Если модель недоступна или требуется сравнение, рассмотрите следующие альтернативы от ведущих производителей HBA с близкими характеристиками.
| Производитель | Модель | Ключевые отличия / сходство |
|---|---|---|
| Broadcom | Emulex LPE35002 (аналог без OEM Dell) | Абсолютно аналогичен, но маркировка производителя. Характеристики идентичны. |
| Marvell (QLogic) | QLogic QLE2772 | 2 порта 32 Гбит/с, PCIe 3.0 x8, поддержка NPIV/SR-IOV, собственная утилита управления QConvergeConsole. |
| Broadcom | Emulex LPE31002 | 2 порта 16 Гбит/с, более бюджетный, но с меньшей пропускной способностью. |
| Chelsio | T6 3202-CR | 2 порта 32 Гбит/с Fibre Channel, комбинированная архитектура (NVMe over FC). |
| Dell | 406-BBTM (собственный OEM Broadcom) | Полностью идентичен LPE35002, поставляется с логотипом Dell и полной поддержкой. |
Рекомендация: При выборе аналога обращайте внимание на поддерживаемую скорость (32 Гбит/с обязательна для максимальной производительности), форм-фактор и совместимость с вашим сервером и SAN-коммутаторами. Для большинства ЦОД оптимальным выбором будет QLogic QLE2772.
Кому подойдёт Dell Emulex LPE35002 406-BBTM
Рекомендуется, если вам нужно:
- Подключить сервер к SAN со скоростью 32 Гбит/с.
- Обеспечить надёжное и быстрое хранение данных для баз данных, ERP, виртуализации.
- Развернуть высокопроизводительную виртуализацию (VMware, Hyper-V) с NPIV и SR-IOV.
- Заменить устаревшие 8/16 Гбит/с адаптеры на современные без замены оптической инфраструктуры.
- Получить низкое энергопотребление (12 Вт) при высокой плотности портов.
Вероятно, не подойдёт, если:
- У вас нет SAN — используйте обычные Ethernet-адаптеры.
- Скорость порта ограничена сетями 16 Гбит/с — можно взять более дешёвую модель LPE31002.
- Вам нужен однопортовый адаптер — двухпортовый избыточен.
- Сервер не имеет слотов PCIe 3.0 x8 или выше.
- Вы работаете только с iSCSI/NFS — тогда нужны Ethernet-адаптеры (10/25/40 Гбит/с).
Конструкция и условия эксплуатации
Низкопрофильный форм-фактор (Low Profile)
Размеры 68,9 x 167,6 x 19 мм, вес 180 г. Поставляется с низкопрофильной планкой, что позволяет устанавливать адаптер в серверы с высотой корпуса 1U/2U. При необходимости комплектуется стандартной планкой.
Условия эксплуатации
- Рабочая температура: от 0°C до +55°C
- Температура хранения: от -40°C до +70°C
- Относительная влажность при работе: 10–90% без конденсации
Адаптер предназначен для круглосуточной работы в серверных стойках ЦОД и корпоративных дата-центрах.
Технические характеристики
| Производитель | Dell |
| Модель | Emulex LPE35002 |
| Артикул | 406-BBTM |
| Тип | Адаптер главной шины (HBA) |
| Форм-фактор | Low Profile |
| Интерфейс | Fibre Channel |
| Количество портов | 2 |
| Скорость передачи данных | 32 Гбит/с (совместимость с 16/8 Гбит/с) |
| Интерфейс шины | PCIe 3.0 x8 |
| Поддержка ОС | Windows, Linux, VMware |
| Поддержка SAN | Да |
| Технология | Emulex Gen 7 FC |
| Поддержка многопоточности | Да |
| Поддержка виртуализации | Да (NPIV, SR-IOV) |
| Потребляемая мощность | 12 Вт |
| Температура эксплуатации | от 0°C до 55°C |
| Влажность эксплуатации | от 10% до 90% без конденсации |
| Вес | 180 г |
| Габариты (ШxГxВ) | 68,9 x 167,6 x 19 мм |
| Гарантия | Пожизненная гарантия Dell (ограничена) |
| Производитель чипа | Broadcom |
Часто задаваемые вопросы
Для каких серверов подходит Dell Emulex LPE35002?
Адаптер предназначен для установки в серверы Dell PowerEdge последних поколений, а также в любые серверы с PCIe 3.0 x8 или x16 слотами (серверы HP, IBM, HPE, Supermicro и т.д.). Низкопрофильный корпус позволяет размещать его в корпусах 1U/2U.
Какие модули SFP+ необходимы для работы?
Требуются SFP+ трансиверы 32 Гбит/с Fibre Channel (например, Dell 406-BBTM SFP+ или Broadcom AFBR-53D6SZ). Оптические кабели – LC duplex (OM3/OM4 для многомода, или одномодовые для расстояний до 10 км).
Поддерживает ли адаптер загрузку с SAN (Boot from SAN)?
Да, поддерживается загрузка как с Fibre Channel SAN, так и с NVMe over FC. Настройка через утилиту OneCommand Manager или BIOS утилиту.
С какими операционными системами совместим LPE35002?
Windows Server (2016, 2019, 2022), Linux (RHEL 8/9, SUSE 15, Ubuntu 20.04/22.04), VMware ESXi 7.0/8.0. Для каждой ОС доступны официальные драйверы.
Чем отличаются порты 32 Гбит/с от 16 Гбит/с?
Скорость вдвое выше, что сокращает время передачи больших объёмов данных. Адаптер обратно совместим с сетями 16 и 8 Гбит/с, поэтому его можно использовать в существующей инфраструктуре без замены коммутаторов.
Можно ли использовать адаптер в контейнерных средах?
Да, благодаря поддержке SR-IOV и NPIV физические порты можно разделить между контейнерами и виртуальными машинами, обеспечивая изоляцию и производительность.
Какое энергопотребление у адаптера?
Типовое потребление — 12 Вт, что позволяет устанавливать адаптер в серверы с ограниченным бюджетом питания без дополнительного охлаждения.
Какой форм-фактор у Dell Emulex LPE35002?
Low Profile (низкопрофильный). В комплекте идёт низкопрофильная планка для установки в серверы 1U/2U. При необходимости можно заменить на стандартную планку (поставляется отдельно).
Требуется ли установка драйверов для работы?
Да, для полноценной работы необходимо установить драйверы из дистрибутива ОС или скачать последние версии с сайта Broadcom/Emulex. После установки адаптер определяется как стандартное устройство Fibre Channel.
Как выполняется диагностика и мониторинг?
Используйте утилиту OneCommand Manager (графический интерфейс и CLI), а также встроенные команды ОС (например, lspci, systool, fcstat). Адаптер поддерживает стандартные SNMP и MIB.
