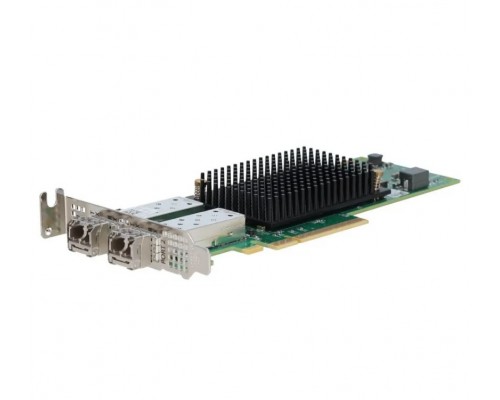

Dell Emulex LPe36002 Dual Port 64Gb FC PCIe 3.0 Low Profile (артикул 540-BDRS) — двухпортовый адаптер Fibre Channel HBA поколения 64 Гбит/с. Разработан для высокопроизводительных сетей хранения данных (SAN) в центрах обработки данных. Поддерживает NVMe over Fabrics, SCSI и Fibre Channel Protocol, обеспечивая скорость до 64 Гбит/с на порт. Низкопрофильный форм-фактор PCIe 3.0 x8 позволяет устанавливать адаптер в широкий спектр серверов, включая Dell PowerEdge. Идеальное решение для виртуализации, баз данных, аналитики и резервного копирования.
Высокая производительность и надёжность
Адаптер построен на базе проверенного контроллера Emulex LPe36002: два порта Fibre Channel по 64 Гбит/с каждый обеспечивают суммарную пропускную способность до 128 Гбит/с. Интерфейс PCIe 3.0 x8 полностью раскрывает потенциал высокоскоростных каналов без узких мест.
Два порта 64 Гбит/с Fibre Channel
- Поддержка NVMe over Fabrics — прямая передача данных NVMe через Fibre Channel для минимальных задержек.
- Обратная совместимость — работа в сетях 32/16/8 Гбит/с для бесшовной миграции.
- Двухпортовая архитектура — отказоустойчивость и балансировка нагрузки на уровне HBA.
Низкопрофильный форм-фактор PCIe 3.0 x8
Карта поставляется с низкопрофильной планкой, что позволяет устанавливать её в серверы 1U/2U, а также в рабочие станции с ограниченным пространством. Размеры стандартные для low-profile PCIe.
Управление и безопасность сети хранения
Управляемый HBA обеспечивает администратору полный контроль над трафиком SAN и защитой данных.
Инструменты управления
- OneCommand Manager — централизованное управление всеми адаптерами Emulex в сети.
- CLI — командная строка для автоматизации и скриптов.
- API — интеграция с системами управления сторонних производителей.
Безопасность и защита данных
- Аппаратная коррекция ошибок — ECC на уровне данных.
- Защита от потери кадров — технология Forward Error Correction (FEC).
- Изоляция трафика — поддержка zoning и NPIV.
Виртуализация и контейнеризация
Адаптер поддерживает SR-IOV и NPIV для прямой передачи устройств виртуальным машинам и контейнерам, снижая нагрузку на гипервизор.
Дополнительные возможности и протоколы
NVMe over Fabrics (FC-NVMe)
Использование протокола NVMe поверх Fibre Channel обеспечивает сверхнизкую задержку и высокую производительность для флеш-массивов и NVMe-oF целевых устройств.
Многоуровневая регистрация состояний
Аппаратный мониторинг температуры, напряжения и ошибок канала с оповещением через OneCommand Manager.
Горячая замена и автоопределение
Поддержка горячего подключения и автоматического определения скорости/топологии SAN.
Совместимое оборудование и аксессуары
Для полноценной работы Dell Emulex LPe36002 рекомендуется использовать сертифицированные оптические модули и кабели. Ниже приведены основные совместимые позиции.
| Тип оборудования | Рекомендуемые модели / спецификации | Примечание |
|---|---|---|
| Оптические модули SFP+ (32/64 Гбит/с) | Dell 3D460, Dell 0J36PJ, FS.com 64G-SWDM4 | Для подключения к портам HBA — до 100 м (многомод) |
| Оптические кабели (патч-корды) | OM3/OM4 LC-LC duplex, 50/125 мкм | Длина подбирается под топологию SAN |
| Коммутаторы Fibre Channel | Dell EMC PowerEdge MX, Dell EMC SC series, Brocade G620/G630 | Для построения fabric 32/64 Гбит/с |
| Серверы Dell PowerEdge | R740, R750, R940, M640 и другие с слотами PCIe 3.0 x8 | Гарантированная совместимость с серверами Dell |
| Консольный кабель (опционально) | Micro-USB к USB-A (для обновления прошивки) | Используется при настройке через CLI |
Аналоги Dell Emulex LPe36002 Dual Port 64Gb FC
Если модель недоступна или требуется сравнение, рассмотрите следующие альтернативы с близкими характеристиками.
| Производитель | Модель | Ключевые отличия / сходство |
|---|---|---|
| Broadcom (Emulex) | LPe32002 (32 Гбит/с) | Младшая модель, 32 Гбит/с, одинаковая архитектура, ниже цена |
| Broadcom (Emulex) | LPe35002 (32 Гбит/с, PCIe 3.0) | 32 Гбит/с, поддержка NVMe-oF, аналогичный функционал |
| Marvell (QLogic) | QLE2772 (64 Гбит/с) | Два порта 64 Гбит/с, PCIe 3.0 x8, поддержка FC-NVMe |
| Marvell (QLogic) | QLE2872 (64 Гбит/с, PCIe 4.0) | PCIe 4.0, обратная совместимость, более высокая цена |
| Broadcom (Emulex) | LPe36001 (однопортовый) | Один порт 64 Гбит/с, для конфигураций с одним путём |
Рекомендация: При выборе аналога обращайте внимание на количество портов, поколение PCI Express и поддержку NVMe over Fabrics. Для новых проектов с флеш-массивами предпочтительны модели 64 Гбит/с с PCIe 3.0 или 4.0.
Кому подойдёт Dell Emulex LPe36002 540-BDRS
Рекомендуется, если вам нужно:
- Построить или модернизировать SAN до 64 Гбит/с.
- Использовать NVMe over Fabrics для высокоскоростного доступа к NVMe-дискам.
- Обеспечить отказоустойчивость за счёт двух портов и multipath.
- Виртуализация серверов (VMware, Hyper-V, KVM) с прямой передачей HBA.
- Работа с базами данных, аналитикой, резервным копированием в ЦОД.
Вероятно, не подойдёт, если:
- Нет сети Fibre Channel — используются только Ethernet и iSCSI.
- Требуется один порт — достаточно однопортовой модели LPe36001.
- Сервер не имеет слота PCIe 3.0 x8 (например, только x4 или PCIe 2.0).
- Бюджет ограничен — для 32 Гбит/с достаточно LPe32002 или QLE2772.
Конструкция и условия эксплуатации
Низкопрофильная карта PCIe 3.0 x8
Адаптер выполнен в формате low-profile, полная высота — 6.6 см (с планкой), длина — 16.8 см. Вес около 300 г. Поставляется с низкопрофильной и стандартной планкой.
Диапазон рабочих температур
- Эксплуатация: от 0°C до +55°C
- Хранение: от -40°C до +70°C
- Влажность: 10–90% (без конденсата) при работе, до 95% при хранении
Устойчив к перепадам температур, может устанавливаться в серверных стойках с активным охлаждением.
Технические характеристики
| Модель | Dell Emulex LPe36002 Dual Port FC64 Fibre Channel HBA |
| Артикул | 540-BDRS |
| Тип адаптера | Fibre Channel HBA |
| Интерфейс | PCIe 3.0 x8 |
| Количество портов | 2 порта Fibre Channel |
| Скорость передачи данных | до 64 Гбит/с на порт (суммарно до 128 Гбит/с) |
| Поддерживаемые скорости | 64/32/16/8 Гбит/с (автоопределение) |
| Форм-фактор | Low Profile (низкопрофильный) |
| Протоколы | FC (FCP), SCSI, NVMe over Fabrics (FC-NVMe) |
| Управление | OneCommand Manager, CLI, API |
| Тип разъёмов | 2 x LC duplex (SFP+) |
| Таблица маршрутизации | до 4096 активных соединений |
| Поддержка виртуализации | NPIV, SR-IOV |
| Аппаратные функции | ECC, FEC, горячая замена, автоопределение |
| Габариты (Ш?Г?В) | 168?68?20 мм (с низкопрофильной планкой) |
| Вес нетто | ~300 г |
| Диапазон температур при эксплуатации | от 0°C до +55°C |
| Диапазон температур при хранении | от -40°C до +70°C |
| Относительная влажность при эксплуатации | 10–90% (без конденсата) |
| Относительная влажность при хранении | 5–95% |
| Производитель | Dell (Broadcom / Emulex) |
Часто задаваемые вопросы
Какая максимальная скорость передачи данных на порт?
До 64 Гбит/с в полнодуплексном режиме. Адаптер автоматически согласовывает скорость с коммутатором FC (64/32/16/8 Гбит/с).
Поддерживает ли адаптер NVMe over Fabrics?
Да, LPe36002 полностью поддерживает FC-NVMe (NVMe over Fibre Channel) для работы с NVMe-массивами и целевыми устройствами.
На какие серверы Dell можно установить?
Адаптер совместим с серверами Dell PowerEdge серий R740, R750, R940, M640 и другими моделями, имеющими слот PCIe 3.0 x8. Точный перечень приведён в документации Dell.
В чём разница между LPe36002 и LPe35002?
LPe36002 — поколение 64 Гбит/с, LPe35002 — предыдущее поколение 32 Гбит/с. LPe36002 обратно совместим с 32 Гбит/с и ниже.
Можно ли использовать адаптер в виртуальных средах?
Да, поддерживаются технологии NPIV и SR-IOV для прямой передачи HBA виртуальным машинам (VMware vSphere, Microsoft Hyper-V, KVM).
Какая планка в комплекте?
Адаптер поставляется с низкопрофильной планкой. Дополнительно в коробке может быть стандартная планка для серверов с полным профилем.
Как управлять адаптером?
Через утилиту OneCommand Manager (графический интерфейс) или командную строку (CLI). Поддерживается удалённое управление через API.
Какие оптические модули необходимы для 64 Гбит/с?
Рекомендуются модули SFP+ 64G SWL (например, Dell 3D460) для многомодового оптоволокна OM3/OM4. Для больших расстояний — одномодовые модули.
Поддерживается ли горячая замена?
Да, адаптер поддерживает горячее подключение и замену без выключения сервера (при наличии горячего слота).
Какой артикул у этой модели?
Артикул Dell: 540-BDRS. Именно он указан на упаковке и в спецификациях.
