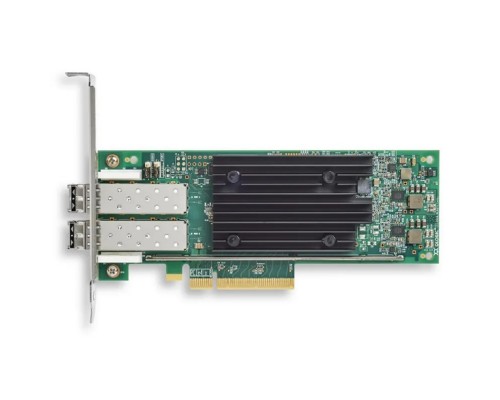

Адаптер HBA Dell Emulex LPE35002 (арт. 406-BBMO) — двухпортовый Fibre Channel адаптер со скоростью 32 Гбит/с на порт. Предназначен для подключения серверов Dell PowerEdge к высокоскоростным сетям хранения данных (SAN). Поддерживает NVMe over Fibre Channel, обеспечивая минимальные задержки и высокую пропускную способность для критичных приложений. Форм-фактор Low Profile позволяет устанавливать адаптер в компактные серверы. Идеальное решение для виртуализации, баз данных и сред, требовательных к производительности ввода-вывода.
Максимальная скорость и низкие задержки
Адаптер Emulex LPE35002 построен на проверенной платформе Emulex Gen 6 FC. Каждый порт работает на скорости 32 Гбит/с, что обеспечивает суммарную пропускную способность до 64 Гбит/с. Поддержка NVMe over FC позволяет напрямую обращаться к NVMe-накопителям через Fibre Channel, устраняя bottleneck и снижая задержки до микросекунд.
Два порта 32 Гбит/с с автоматическим согласованием
- 32/16/8 Гбит/с — обратная совместимость с существующей SAN-инфраструктурой.
- Поддержка FC-NVMe — работа с современными NVMe-массивами без дополнительных протоколов.
- Два независимых порта — отказоустойчивость и балансировка нагрузки.
PCIe 3.0 x8
Интерфейс PCIe 3.0 x8 обеспечивает достаточную полосу пропускания для двух портов 32GFC (до 64 Гбит/с) без узких мест.
Управление и диагностика
Адаптер поддерживает полный набор средств мониторинга и управления, включая диагностику и сбор телеметрии.
Инструменты управления
- Emulex OneCommand Manager — централизованное управление адаптерами через GUI и CLI.
- API и интеграция с VMware vCenter — автоматизация мониторинга.
- Встроенная диагностика — тестирование каналов, проверка ошибок, сбор логов.
Совместимость с ОС
- Windows Server 2016, 2019, 2022.
- Linux (RHEL, Ubuntu, SUSE) с поддержкой FC-NVMe.
- VMware ESXi 6.5, 6.7, 7.0, 8.0.
Дополнительные возможности
NPIV (N_Port ID Virtualization)
Позволяет использовать несколько виртуальных портов (идентификаторов) на одном физическом порту — необходимо для виртуализации.
Классы сервисов FC
Поддержка классов 2 и 3, а также FC-SP для безопасности.
Offload-механизмы
Аппаратное ускорение CRC, T10-PI (защита данных), снижающее нагрузку на CPU сервера.
Совместимое оборудование и аксессуары
Адаптер предназначен для серверов Dell PowerEdge. Ниже приведены основные совместимые позиции.
| Тип оборудования | Рекомендуемые модели/спецификации | Примечание |
|---|---|---|
| Серверы Dell PowerEdge | PowerEdge R740, R750, R640, R650, T440, T550 и др. (см. совместимость на сайте Dell) | Требуется слот PCIe 3.0 x8 или x16 |
| Оптические модули SFP+ (32G FC) | Dell 407-BBRP, 407-BBRO или сторонние совместимые (FS.com, Proline) | Используются совместно с патч-кордами LC/LC |
| Оптические кабели | OM3/OM4 LC-LC duplex (50/125 мкм) | Для расстояний до 100 м (OM3) и 150 м (OM4) |
| Коммутаторы Fibre Channel | Dell Connectrix, Brocade G620 (32GFC) | Для построения SAN-инфраструктуры |
Аналоги Dell Emulex LPE35002
Если модель недоступна или требуется альтернатива, рассмотрите следующие варианты с аналогичными характеристиками.
| Производитель | Модель | Ключевые отличия / сходство |
|---|---|---|
| Broadcom (Emulex) | LPE35002 (оригинальная версия без брендирования Dell) | То же аппаратное обеспечение, может потребоваться отдельная прошивка для Dell |
| Marvell (QLogic) | QLE2772 (32G FC, 2 порта) | Аналогичная производительность, поддержка NVMe/FC, другое семейство драйверов. |
| Cisco | UCS 32G Fibre Channel Adapter (vHBA) | Для сред Cisco UCS, поддерживает NPIV и виртуализацию |
| Dell (OEM QLogic) | QLogic 2772 (арт. 406-BBMP) | Аналогичный форм-фактор, поддержка NVMe/FC, отличается драйверами. |
| Intel | Intel® Fibre Channel Adapter 32G (OEM) | Реже встречается, но также 2 порта 32G, PCIe 3.0 |
Рекомендация: Если у вас сервер Dell PowerEdge, оптимально использовать оригинальный Dell 406-BBMO — обеспечивается полная поддержка и совместимость. Для не-Dell серверов можно рассмотреть LPE35002 без бренда.
Кому подойдёт Dell Emulex LPE35002
Рекомендуется, если вам нужно:
- Подключить сервер к SAN на 32 Гбит/с Fibre Channel.
- Использовать NVMe over FC для максимальной производительности.
- Обеспечить отказоустойчивое соединение с хранилищем (2 порта).
- Установить адаптер в сервер с низкопрофильными слотами.
- Работать в виртуальной среде VMware или Hyper-V с NPIV.
Вероятно, не подойдёт, если:
- Используется сеть iSCSI или Ethernet (нужен сетевой адаптер).
- Не требуется скорость 32 Гбит/с — можно использовать 16 Гбит/с модели.
- Сервер не имеет слотов PCIe 3.0 x8 или выше.
- Бюджет ограничен — можно рассмотреть адаптеры 16 Гбит/с.
Конструкция и условия эксплуатации
Низкопрофильный форм-фактор (Low Profile)
Размеры 68,9 x 167,6 мм. В комплекте низкопрофильная и стандартная планки. Подходит для установки в серверы 1U и 2U.
Рабочие условия
- Температура эксплуатации: от 0°C до 55°C.
- Температура хранения: от -40°C до 70°C.
- Влажность: 10% – 90% без конденсации.
- Максимальное энергопотребление: 12 Вт.
Устойчив к перепадам температур, может устанавливаться в серверных с активным охлаждением.
Технические характеристики
| Производитель | Dell (OEM Emulex) |
| Модель | Emulex LPE35002 |
| Артикул Dell | 406-BBMO |
| Тип адаптера | HBA (Host Bus Adapter) |
| Интерфейс | Fibre Channel |
| Скорость передачи данных | 32 Гбит/с на порт |
| Количество портов | 2 |
| Форм-фактор | Low Profile (LP) |
| Интерфейс с системой | PCIe 3.0 x8 |
| Поддержка ОС | Windows, Linux, VMware |
| Поддержка NVMe/FC | Да |
| Поддержка SAN | Да |
| Поддержка NPIV | Да |
| Поддержка T10-PI | Да |
| Управление | OneCommand Manager, CLI, API |
| Энергопотребление (макс.) | 12 Вт |
| Диапазон рабочих температур | 0°C … 55°C |
| Диапазон температур хранения | -40°C … 70°C |
| Влажность при работе | 10% … 90% (без конденсации) |
| Совместимость с серверами | Dell PowerEdge (серии R, T, Mx) |
| Габариты (Д x Ш) | 167,6 x 68,9 мм |
| Вес нетто | 150 г |
| Комплектация | Адаптер, низкопрофильная планка, стандартная планка, документация |
| Страна производства | Тайвань |
Часто задаваемые вопросы
Для каких серверов подходит Dell 406-BBMO?
Для серверов Dell PowerEdge, имеющих слот PCIe 3.0 x8 или x16. Поддерживаются модели R740, R750, R640, R650, T440, T550 и другие. Рекомендуется сверяться с официальной матрицей совместимости Dell.
Чем отличается NVMe over Fibre Channel от обычного FC?
NVMe/FC позволяет напрямую передавать команды NVMe между сервером и хранилищем через Fibre Channel, минуя протокол SCSI. Это снижает задержки и увеличивает количество операций ввода-вывода (IOPS).
Какая максимальная скорость передачи данных?
Каждый порт работает на скорости 32 Гбит/с (линейная скорость). Полезная пропускная способность зависит от протокола, но в реальных условиях достигает до 28 Гбит/с на порт.
Поддерживается ли загрузка сервера с SAN?
Да, адаптер поддерживает загрузку с внешнего Fibre Channel диска (Boot from SAN) при наличии соответствующей конфигурации BIOS.
Какие драйверы используются?
Emulex OneConnect/OneCommand и стандартные драйверы в составе ОС. Для Windows, Linux и VMware необходимо установить последние версии с сайта Dell или Broadcom.
Влияет ли адаптер на производительность CPU?
Адаптер выполняет аппаратную обработку протокола FC, CRC и T10-PI, что снижает нагрузку на центральный процессор. Энергоэффективная архитектура (12 Вт) подходит для плотных серверов.
Можно ли использовать адаптер с коммутаторами других производителей?
Да, он совместим с любыми FC-коммутаторами, соответствующими стандартам 32/16/8GFC, например Brocade, Cisco, QLogic.
Что входит в комплект поставки?
Адаптер, две монтажные планки (стандартная и Low Profile), краткое руководство. Дополнительно могут быть вложены оптические модули, если указано в заказе.
Поддерживает ли адаптер Windows Server 2022?
Да, поддерживается. Необходимо установить драйверы версии 12.8 или выше от Broadcom.
Как проверить работоспособность адаптера?
Используйте утилиту OneCommand Manager (статус порта, линки, счетчики ошибок). Также можно проверить в BIOS сервера в разделе Fibre Channel.
