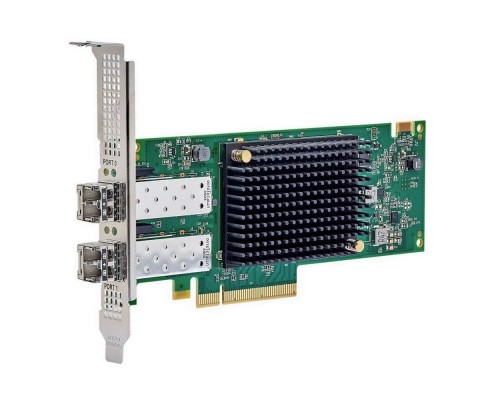

Dell Emulex LPe36002 Dual Port 64Gb FC PCIe 3.0 HBA (540-BDRQ) — высокопроизводительный двухпортовый адаптер Fibre Channel (FC) для серверов Dell. Обеспечивает скорость до 64 Гбит/с на порт, поддерживает NVMe over Fabrics и традиционные протоколы хранения. Идеальное решение для ЦОД, виртуализации, критически важных баз данных и систем резервного копирования. Адаптер выполнен в полноразмерном форм-факторе PCIe 3.0 x8, оснащён двумя портами Fibre Channel и управляется через OneCommand Manager или CLI.
Максимальная пропускная способность для ЦОД
Адаптер построен на проверенной платформе Emulex LPe36002: скорость передачи данных до 64 Гбит/с на порт (суммарно до 128 Гбит/с) при использовании двух портов. PCIe 3.0 x8 обеспечивает достаточную пропускную способность для неблокируемой работы.
64 Гбит/с Fibre Channel
- Два порта 64Gb FC — поддержка Gen6 Fibre Channel с автоматическим согласованием скорости (8/16/32/64 Гбит/с).
- Поддержка NVMe over Fabrics — низкая задержка и высокая производительность для современных SSD-массивов.
- FCP (SCSI) и NVMe — одновременная работа с обоими протоколами для обратной совместимости.
Энергоэффективность и надёжность
Оптимизированное энергопотребление, встроенная коррекция ошибок (ECC) и защита данных End-to-End. Адаптер поддерживает горячую замену (hot-plug) в совместимых серверах Dell.
Гибкое управление и безопасность SAN
Адаптер предоставляет администратору полный контроль над подключением к Fibre Channel SAN и защитой данных.
Инструменты управления
- OneCommand Manager — централизованное управление локально и удалённо (с поддержкой графического интерфейса).
- CLI (Command Line Interface) — сценарии автоматизации и тонкая настройка через командную строку.
- Поддержка API — интеграция с системами оркестрации.
Политики безопасности и зонирования
- Поддержка FC-SP (Fibre Channel Security Protocol) — аутентификация и шифрование.
- Зонирование (N_Port ID Virtualization, NPIV) — изоляция трафика виртуальных машин.
- Разделение портов (Virtual Fabric) — до 256 виртуальных портов на один физический порт.
Высокая доступность
Два независимых порта обеспечивают аппаратную избыточность и балансировку нагрузки. Поддержка multipath (MPIO) для отказоустойчивости на уровне сервера.
Современные технологии и протоколы
NVMe over Fabrics (NVMe-oF)
Использование протокола NVMe через Fibre Channel позволяет добиться минимальных задержек и максимальной производительности при работе с флеш-массивами. Адаптер полностью совместим с NVMe-oF.
Агрегация каналов (Trunking)
Объединение двух портов в один логический канал для увеличения пропускной способности и отказоустойчивости.
Поддержка виртуализации (NPIV, SR-IOV)
NPIV позволяет выделить каждому виртуальному серверу собственный FC-порт, а SR-IOV снижает накладные расходы на ввод-вывод.
Совместимое оборудование и аксессуары
Для полноценной работы Dell Emulex LPe36002 рекомендуется использовать сертифицированные оптические модули и кабели. Ниже приведены основные совместимые позиции.
| Тип оборудования | Рекомендуемые модели / спецификации | Примечание |
|---|---|---|
| Оптические модули SFP+ / SFP28 (64Gb FC) | Dell 64Gb FC SFP+ (PN: 0N5J8T, 0KRV7C), совместимые Finisar, Broadcom | Для подключения к портам 64Gb FC |
| Оптические кабели (LC-LC) | OM4 / OM5 многомодовый, однорежимный (9/125) | Длина до 100 м, 10 км и более |
| Коммутаторы Fibre Channel | Dell EMC PowerSwitch, Brocade G620, Cisco MDS 9148 | С портами 32/64Gb FC |
| Серверы Dell PowerEdge | R740, R750, R940xa, MX7000 (с модулем FC) | Требуется свободный слот PCIe 3.0 x8 |
| Аксессуары для крепления | Стандартная планка для полноразмерного слота (в комплекте) | Низкопрофильная планка приобретается отдельно |
Аналоги Dell Emulex LPe36002 (540-BDRQ)
Если данная модель отсутствует на складе или требуется сравнение, рассмотрите следующие альтернативы.
| Производитель | Модель | Ключевые отличия / сходство |
|---|---|---|
| Broadcom / Emulex | LPe35002 (2x 32Gb FC) | Старое поколение, скорость до 32 Гбит/с, ниже цена |
| Marvel (QLogic) | QLE2772 (2x 64Gb FC) | Аналогичная производительность, поддержка NVMe-oF, управление QConvergeConsole |
| Cisco | VIC 1380 (2x 32Gb FC) | Только 32Gb FC, поддерживает FCoE, более высокая цена |
| Broadcom | HBA 9500-2 (2x 64Gb FC) | Прямой аналог, бюджетная цена, совместимость со стандартами FC |
Рекомендация: При выборе аналога убедитесь в совместимости с вашим сервером Dell и SAN-коммутатором. Для критичных инфраструктур предпочтительнее использовать адаптеры с поддержкой NVMe-oF.
Кому подойдёт Dell Emulex LPe36002 (540-BDRQ)
Рекомендуется, если вам нужно:
- Подключить сервер к высокоскоростной Fibre Channel SAN (64Gb).
- Использовать NVMe over Fabrics для работы с современными флеш-массивами.
- Обеспечить отказоустойчивость с двумя независимыми портами и MPIO.
- Виртуализировать доступ к хранилищу (NPIV, SR-IOV).
- Централизованно управлять адаптерами через OneCommand Manager.
Вероятно, не подойдёт, если:
- Ваша SAN использует устаревшие стандарты FC (8/16 Гбит/с) — достаточно LPe35002.
- Требуется поддержка FCoE (Fibre Channel over Ethernet) — нужны адаптеры Cisco VIC или QLogic 578xx.
- Необходим порт iSCSI — выберите сетевой адаптер с iSCSI-ускорителем.
- Ограничения по бюджету — рассмотрите 32Gb-версии (LPe35002).
Конструкция и условия эксплуатации
Форм-фактор PCIe 3.0 x8
Стандартный полноразмерный (full height) слот. Размеры ~167 x 69 мм, вес ~500 г. В комплекте низкопрофильная планка для установки в корпуса с маленьким форм-фактором (опционально).
Диапазон рабочих температур
- Эксплуатация: от 0°C до +55°C
- Хранение: от -40°C до +70°C
- Влажность: 10–90% (без конденсата) при работе, до 93% при хранении
Предназначен для установки в серверные стойки, ЦОД, промышленные помещения с контролируемым климатом.
Технические характеристики
| Модель | Dell Emulex LPe36002 Dual Port 64Gb FC HBA |
| Артикул | 540-BDRQ |
| Производитель | Dell / Broadcom (Emulex) |
| Тип адаптера | Fibre Channel HBA |
| Интерфейс | PCIe 3.0 x8 |
| Количество портов | 2 порта Fibre Channel |
| Скорость передачи данных | до 64 Гбит/с на порт (32/64 Гбит/с автосогласование) |
| Форм-фактор | Полноразмерный (full height) PCIe |
| Поддержка протоколов | Fibre Channel Protocol (FCP), SCSI, NVMe over Fabrics |
| Управление | OneCommand Manager, CLI, API |
| Габариты (Д x Ш) | ~167 x 69 мм |
| Вес нетто | ~500 г |
| Энергопотребление | ~18 Вт (типовое) |
| Совместимость | Серверы Dell PowerEdge, SAN-коммутаторы 64/32Gb FC |
| Применение | ЦОД, виртуализация, базы данных, аналитика, резервное копирование |
| Технологии | NVMe-oF, NPIV, SR-IOV, ECC, End-to-End защита данных |
| Гарантия | Гарантия Dell (зависит от конфигурации сервера) |
| Диапазон температур при эксплуатации | от 0°C до +55°C |
| Диапазон температур при хранении | от -40°C до +70°C |
| Относительная влажность при эксплуатации | 10–90% |
| Относительная влажность при хранении | 5–93% |
Часто задаваемые вопросы
Для каких серверов подходит Dell Emulex LPe36002?
Адаптер совместим с серверами Dell PowerEdge 13G, 14G, 15G и 16G (R740, R750, R940xa, MX7000 при наличии свободного слота PCIe 3.0 x8).
Какая максимальная скорость на порт?
До 64 Гбит/с (Gen6 Fibre Channel). Поддерживается автоматическое согласование до 8/16/32/64 Гбит/с.
Поддерживает ли адаптер NVMe over Fabrics?
Да, поддерживается NVMe over Fibre Channel (NVMe-oF). Это обеспечивает минимальную задержку при работе с NVMe-массивами.
Какие инструменты управления доступны?
OneCommand Manager (графический интерфейс и CLI), а также поддержка протокола SNMP. Можно управлять локально и удалённо.
Можно ли использовать адаптер для подключения к SAN на 32Gb?
Да, адаптер полностью совместим с коммутаторами и целевыми устройствами 32Gb FC, автоматически согласует скорость.
Какую планку для крепления использовать?
В комплекте идёт стандартная полноразмерная планка. Для низкопрофильных корпусов (2U) требуется дополнительная низкопрофильная планка (приобретается отдельно).
Поддерживается ли виртуализация?
Да, адаптер поддерживает NPIV (N_Port ID Virtualization) и SR-IOV для эффективного выделения ресурсов виртуальным машинам.
Какие драйверы необходимы?
Для Windows, Linux (RHEL, SUSE, Ubuntu), VMware ESXi. Драйверы можно загрузить с сайта поддержки Dell или Broadcom (Emulex).
Какова гарантия на адаптер?
Гарантия Dell предоставляется в рамках сервера, в который установлен адаптер. Как отдельный продукт — 1 год (может быть расширена).
Можно ли установить адаптер в сервер HP или Supermicro?
Адаптер оптимизирован для Dell PowerEdge. Для других серверов рекомендуется проверить совместимость с производителем, но стандарт PCIe позволяет установку при наличии драйверов.
