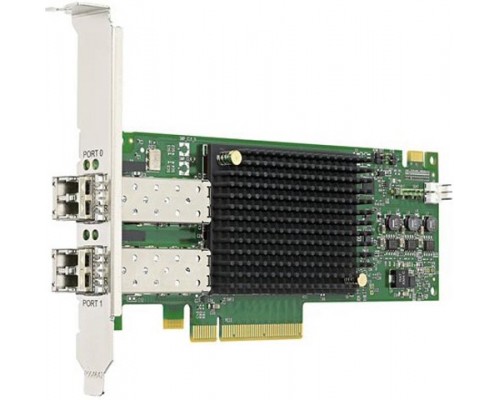

Emulex LPE31002 — двухпортовый адаптер Fibre Channel (HBA) с интерфейсом PCIe 3.0 x8 в форм-факторе Low Profile. Обеспечивает скорость до 16 Гбит/с на порт (агрегированная пропускная способность 32 Гбит/с) и поддерживает современные протоколы FC для подключения корпоративных систем хранения данных. Оптимизирован для работы в серверах с операционными системами Windows, Linux и VMware ESXi. Надёжное решение для построения высокопроизводительных сетей хранения (SAN) в центрах обработки данных и на предприятиях.
Высокая производительность и надёжность
Контроллер построен на проверенной платформе Emulex с поддержкой PCIe 3.0 x8: каждый порт работает на скорости 16 Гбит/с, обеспечивая минимальные задержки и высокую пропускную способность для работы с массивами хранения и серверами.
Два порта 16 Гбит/с Fibre Channel
- Скорость 16 Гбит/с на порт — поддержка всех предыдущих скоростей (8/4/2 Гбит/с) для обратной совместимости.
- Агрегированная пропускная способность 32 Гбит/с — достаточна для многопоточных нагрузок и консолидации трафика.
- Низкий уровень задержек — подходит для высокопроизводительных сред СУБД, виртуализации и критически важных приложений.
Надёжность и защита данных
- Технологии обнаружения и исправления ошибок — ECC, CRC, защита целостности данных на уровне канала.
- Поддержка NPIV — возможность создания нескольких виртуальных портов для эффективной виртуализации.
- Защита от потери данных — механизмы buffer-to-buffer credit recovery и error recovery.
Управление и мониторинг
Мощное ПО OneCommand Manager позволяет централизованно настраивать, мониторить и обновлять прошивку адаптеров Emulex.
- Удалённое управление — через CLI (интерфейс командной строки) или графический интерфейс.
- Интеграция с SAN-менеджерами — поддержка стандартных API для автоматизации.
- Журналы событий и диагностика — быстрый поиск неисправностей.
Дополнительные возможности и протоколы
Поддержка Boot from SAN
Позволяет загружать операционную систему напрямую с удалённого хранилища, упрощая развёртывание бездисковых серверов.
Виртуализация и NPIV
Адаптер поддерживает NPIV, что позволяет каждой виртуальной машине иметь собственный WWN и прямой доступ к LUN-ам.
FC-SP (Fibre Channel Security Protocol)
Шифрование трафика и аутентификация для защиты SAN.
Энергоэффективность
Оптимизированное энергопотребление благодаря технологии Dynamic Power Management.
Совместимое оборудование и аксессуары
Для корректной работы Emulex LPE31002 используйте сертифицированные оптические модули и кабели. Ниже приведены основные совместимые компоненты.
| Тип оборудования | Рекомендуемые модели / спецификации | Примечание |
|---|---|---|
| Оптические модули SFP+ (16 Гбит/с FC) | Emulex EP-16E-N, Brocade 57-1000016-01, Finisar FTLF8529P4BCV, совместимые сторонние | Для подключения к FC-коммутаторам и хранилищам |
| Оптические кабели | OM3/OM4 многомодовые, LC-LC duplex, длина до 100–150 м (OM3) / до 400 м (OM4) | Для коротких и средних расстояний |
| Медные кабели (для коротких расстояний) | Пассивные Twinax (1-3 м), активные (до 10 м) с разъёмами SFP+ | Для соединения сервер-коммутатор на расстоянии до 10 м |
| FC-коммутаторы | Cisco MDS 9148S, Brocade G610, QLogic QLE2660-совместимые, Marvell 58XX | Любые коммутаторы, поддерживающие 16 Гбит/с FC |
| Крепление для низкопрофильных серверов | Low Profile bracket в комплекте (также доступна полная высота) | Устанавливается в слоты PCIe x8 или x16 |
Аналоги Emulex LPE31002
Если модель недоступна или требуется сравнение, рассмотрите следующие альтернативы с близкими характеристиками.
| Производитель | Модель | Ключевые отличия / сходство |
|---|---|---|
| Broadcom / Emulex | LPe32002 (16 Гбит/с, 2 порта) | Практически идентичен, обновлённая версия с дополнительными функциями управления. |
| QLogic | QLE2672 (16 Гбит/с, 2 порта, PCIe 3.0 x8) | Аналогичная производительность, поддержка NPIV, управление через QConvergeConsole. |
| Marvell | QLogic 2692 (16 Гбит/с, 2 порта, Low Profile) | Похожие характеристики, но другое ПО для управления. |
| Broadcom | Emulex LPe31004 (4 порта) | Четырёхпортовый вариант для большей плотности. |
| IBM | IBM 00JY370 (адаптер 16 Гбит/с, OEM Emulex) | То же железо с маркировкой IBM. |
Рекомендация: При выборе аналога обращайте внимание на количество портов, скорость, поддержку NPIV и совместимость с вашей ОС. LPE31002 — сбалансированное решение для средних и крупных SAN.
Кому подойдёт Emulex LPE31002
Рекомендуется, если вам нужно:
- Подключение серверов к Fibre Channel SAN (корпоративные хранилища Dell EMC, NetApp, IBM, Hitachi).
- Высокая пропускная способность (16 Гбит/с на порт) для СУБД, виртуализации, VDI.
- Поддержка NPIV для изоляции виртуальных машин.
- Boot from SAN для бездисковых серверов.
- Компактный форм-фактор Low Profile для установки в плотные сервера.
Вероятно, не подойдёт, если:
- Вам нужна сеть Ethernet (iSCSI или FCoE) — рассмотрите адаптеры с поддержкой Ethernet.
- Не используется Fibre Channel — только NAS или Direct Attached Storage.
- Требуется скорость 32 Гбит/с или 64 Гбит/с — смотрите модели Emulex LPe32000 или LPe35000.
- Бюджетное решение для тестовой среды — возможно, достаточно HBA 8 Гбит/с.
Конструкция и условия эксплуатации
Компактный Low Profile
Размеры 167.65 мм x 68.9 мм, вес 250 г. Поставляется с низкопрофильной и полноростовой планкой. Требует слот PCIe 3.0 x8 (работает также в x16). Пассивное охлаждение, энергопотребление оптимизировано.
Диапазон рабочих температур
- Рабочая температура: от 0°C до +55°C
- Температура хранения: от -40°C до +70°C
- Влажность: 5–90% без конденсата
Технические характеристики
| Модель | Emulex LPE31002 |
| Артикул | LPE31002 |
| Серия | Emulex LightPulse |
| Интерфейс | PCIe 3.0 x8 (совместимость с PCIe 2.0) |
| Форм-фактор | Low Profile |
| Количество портов | 2 |
| Скорость передачи данных | до 16 Гбит/с на порт (8/4/2 Гбит/с обратная совместимость) |
| Максимальная пропускная способность | 32 Гбит/с (агрегированная) |
| Поддержка протоколов | Fibre Channel (FC-0/1/2/3/4, FC-SP, NPIV) |
| Поддержка операционных систем | Windows Server, Linux (RHEL, SUSE, Ubuntu), VMware ESXi |
| Габариты (Д x В) | 167.65 мм x 68.9 мм |
| Вес | 250 г |
| Рабочая температура | 0°C до +55°C |
| Температура хранения | от -40°C до +70°C |
| Относительная влажность (работа) | 5–90% (без конденсата) |
| Энергопотребление | типовое 8 Вт, макс. 12 Вт |
| Управление | OneCommand Manager (CLI, GUI, API) |
| Высокая производительность | скорость передачи данных до 16 Гбит/с на порт |
| Надежность | поддержка технологий обнаружения и исправления ошибок (ECC, CRC, credit recovery) |
| Гибкость конфигурации | совместимость с различными ОС и платформами |
| Энергоэффективность | оптимизированное энергопотребление (DPM) |
| Управление | интеграция с OneCommand Manager, SNMP |
| Компактность | форм-фактор Low Profile |
| Низкий уровень задержек | подходит для высокопроизводительных сред |
| Защита данных | технологии предотвращения потери данных (buffer-to-buffer credit recovery) |
Часто задаваемые вопросы
Для каких задач подходит Emulex LPE31002?
Для подключения серверов к Fibre Channel SAN в корпоративных центрах обработки данных, системах хранения Dell EMC, NetApp, IBM, Hitachi, Pure Storage.
Какая скорость на порт и общая пропускная способность?
До 16 Гбит/с на порт, агрегированная 32 Гбит/с. Поддерживается автосогласование с 8,4,2 Гбит/с.
Требуется ли дополнительное питание?
Нет, питание осуществляется через слот PCIe. Максимальное потребление 12 Вт, типовое 8 Вт.
Поддерживает ли NPIV для виртуализации?
Да, поддерживается NPIV (N_Port ID Virtualization), что позволяет каждой виртуальной машине иметь собственный WWN.
Какие ОС поддерживаются?
Windows Server 2012/2016/2019/2022, RHEL/SUSE/Ubuntu, VMware ESXi 6.5+, а также более старые версии (список на сайте Broadcom).
Какие кабели и модули нужны для работы?
Оптические SFP+ модули 16Gb FC (например, Emulex EP-16E-N) и многомодовый кабель OM3/OM4. Для коротких соединений можно использовать Twinax.
Можно ли установить в сервер с низкопрофильным слотом?
Да, в комплекте идёт низкопрофильная планка. Устанавливается в любой слот PCIe x8 или x16 (x8 в линке).
Какова максимальная дальность передачи?
С OM3 многомодовым кабелем до 150 м, с OM4 до 400 м при 16 Гбит/с. Для больших расстояний используйте одномодовые модули (LR).
Есть ли поддержка Boot from SAN?
Да, поддерживается загрузка операционной системы с удалённого хранилища (через BIOS адаптера и конфигурацию в OneCommand Manager).
Какая гарантия предоставляется?
Стандартная гарантия Broadcom/Emulex — 3 года. Возможно расширение до 5 лет.
