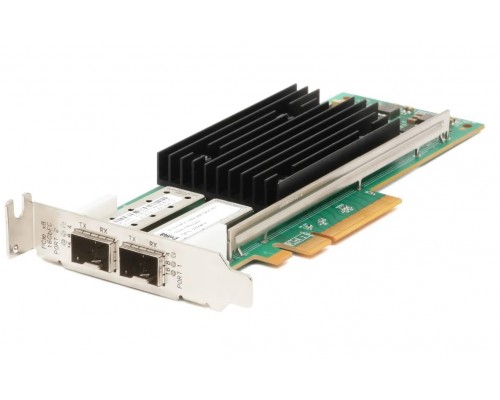

Адаптер Dell Emulex LPe31002 HBA Fibre Channel 16Gb 2xSFP+ Low Profile PCIe 3.0 x8 540-BDGY — высокопроизводительный двухпортовый хост-адаптер для подключения серверов к оптоволоконным сетям хранения данных (SAN). Обеспечивает пропускную способность до 16 Гбит/с на порт, поддерживает NPIV и загрузку с SAN. Низкопрофильный форм-фактор (Low Profile) позволяет устанавливать плату в серверы высотой 1U/2U. Идеальное решение для центров обработки данных, виртуализации и критически важных приложений, требующих низкой задержки и высокой надёжности соединения с хранилищем.
Высокая производительность и надёжность
Адаптер Dell Emulex LPe31002 построен на чипсете Emulex XE201, обеспечивающем скорость передачи данных до 16 Гбит/с на каждый из двух портов. Суммарная пропускная способность до 3200 Мбайт/с (полный дуплекс). Поддерживает протоколы Fibre Channel FC-4 (SCSI-FCP, FC-NVMe), что позволяет работать как с традиционными, так и с современными NVMe-хранилищами.
Два порта 16Gb SFP+
- Скорость 16 Гбит/с на порт — более чем достаточно для подключения к быстрым дисковым массивам.
- Автоматическое согласование скорости (16/8/4 Гбит/с) с обратной совместимостью.
- Поддержка SFP+ оптических трансиверов — как многомодовых, так и одномодовых.
Интерфейс PCIe 3.0 x8
Использование шины PCI Express 3.0 с 8 линиями обеспечивает достаточную полосу пропускания для двух 16Gb портов без узких мест. Энергопотребление адаптера не превышает 12 Вт.
Управление и возможности SAN
Адаптер поддерживает все современные возможности Fibre Channel SAN, включая NPIV, загрузку с SAN и управление очередями.
Технологии Emulex
- NPIV (N_Port ID Virtualization) — возможность подключения нескольких виртуальных машин через один физический порт.
- Boot from SAN — загрузка операционной системы непосредственно с удалённого диска по Fibre Channel.
- FC-NVMe — поддержка протокола NVMe over Fibre Channel для минимальной задержки.
Совместимость с ОС
- Windows Server 2019/2022, Linux (RHEL, SLES, Ubuntu), VMware ESXi 7.0/8.0.
- Драйверы встроены в большинство дистрибутивов, дополнительная установка не требуется.
Управление адаптером
Утилиты OneCommand Manager, Emulex HBA Manager (CLI/графический интерфейс) для настройки, мониторинга и обновления прошивки.
Дополнительные возможности и протоколы
Поддержка FC-Tape
Адаптер совместим с ленточными библиотеками и протоколом FC-Tape (Sequential Array Binding).
Поддержка FC-SP (Security Protocol)
Шифрование аутентификации (DH-CHAP) для защиты SAN от несанкционированного доступа.
QoS и управление очередями
Поддержка приоритизации трафика (FC QoS) и до 256 одновременных обменов (Exchanges) на порт.
Низкопрофильный форм-фактор
Плата Low Profile (1U) поставляется с двумя планками — стандартной и низкопрофильной, что позволяет устанавливать её в серверы любого форм-фактора.
Совместимое оборудование и аксессуары
Для работы Dell Emulex LPe31002 HBA используются сертифицированные оптические модули и кабели. Рекомендуемые компоненты приведены ниже.
| Тип оборудования | Рекомендуемые модели / спецификации | Примечание |
|---|---|---|
| Оптические модули SFP+ (16Gb FC) | Dell 16Gb FC SFP+ (арт. 0TN6C5, 0C9XT), Emulex SFP+ 16G-LW, а также совместимые Finisar, Broadcom | Для расстояний до 10 км (одномод) или до 100 м (многомод) |
| Оптические патч-корды | LC/LC duplex: 50/125 мкм (OM2/OM3) для многомода, 9/125 мкм (OS2) для одномода | Длина подбирается под топологию SAN |
| Коммутаторы Fibre Channel | Dell PowerConnect FC, Cisco MDS 9132T, Brocade G620 | Рекомендуется использовать полки 16 Гбит/с |
| Серверы Dell PowerEdge | R640, R740, R750, T640, FX2/FX2s, PowerEdge XE | Адаптер полностью совместим, включая BIOS/настройки |
| Системы хранения данных (SAN) | Dell EMC Unity, SCv3000, PowerStore, Isilon | Рекомендуется для boot from SAN и работы с FC-LUN |
Аналоги адаптера Dell Emulex LPe31002 (540-BDGY)
Если модель недоступна или требуется сравнение, рассмотрите альтернативы от Dell, Emulex и других производителей с близкими характеристиками.
| Производитель | Модель | Ключевые отличия / сходство |
|---|---|---|
| Dell | Dell LPe31002-M6 (арт. 540-BDGY) | Аналогичная плата с той же прошивкой, но может поставляться с тегом Dell. |
| Emulex (Broadcom) | Emulex LPe31002-AP | Базовая модель OEM без маркировки Dell, полностью идентична. |
| Emulex | Emulex LPe35002 (32Gb FC) | 32 Гбит/с на порт, PCIe 4.0 x8, совместим с 16Gb сетями. Для более высоких нагрузок. |
| QLogic | QLogic QLE2742 | 16Gb FC, 2 порта, PCIe 3.0 x8, NPIV, Boot from SAN. Популярный аналог. |
| Broadcom | Broadcom 16Gb FC HBA (BCM57416) | 2 порта, 16Gb, PCIe 3.0 x8, поддержка FC-NVMe. Поставляется под разными брендами. |
| Marvell (QLogic) | Qlogic QLE2692 | 16Gb FC, 2 порта, Low Profile, расширенная поддержка виртуализации NPIV. |
Рекомендация: Если нужна полная совместимость с Dell PowerEdge и техническая поддержка производителя сервера — выбирайте оригинальный Dell 540-BDGY. Для бюджетных проектов подойдут OEM-версии Emulex LPe31002-AP.
Кому подойдёт адаптер Dell Emulex LPe31002
Рекомендуется, если вам нужно:
- Подключить сервер Dell PowerEdge к Fibre Channel SAN с пропускной способностью 16 Гбит/с.
- Организовать загрузку операционной системы с SAN (Boot from SAN).
- Использовать виртуализацию (VMware, Hyper-V) с технологией NPIV для изоляции трафика.
- Построить отказоустойчивую инфраструктуру с дублированием путей (multipath I/O).
- Обеспечить минимальную задержку для баз данных, СУБД, high-performance computing.
Вероятно, не подойдёт, если:
- В вашей сети нет Fibre Channel или SAN — достаточно Ethernet (iSCSI).
- Сервер не поддерживает PCIe 3.0 x8 (например, старые модели с PCIe 2.0).
- Необходима скорость более 16 Гбит/с — смотрите модели 32Gb FC.
- Проект требует бюджетного решения — можно рассмотреть OEM-версии Emulex LPe31002-AP.
- Нужна поддержка FC-NVMe через Ethernet (NVMe over RoCE) — потребуется CNA.
Конструкция и условия эксплуатации
Низкопрофильный металлический корпус
Размеры 167.6 x 68.9 x 18.6 мм, вес около 120 г. В комплекте две планки: стандартная (full height) и низкопрофильная (low profile). Радиатор пассивный (без вентилятора), охлаждение за счёт воздушного потока внутри корпуса сервера.
Диапазон рабочих температур
- Эксплуатация: от 0°C до 55°C
- Хранение: от -40°C до 70°C
- Влажность: 10–90% (без конденсата) при работе, до 93% при хранении
Адаптер предназначен для установки в серверные стойки и ЦОД с контролируемой температурой.
Технические характеристики
| Модель | Dell Emulex LPe31002 HBA |
| Артикул | 540-BDGY |
| Производитель | Dell |
| Тип | HBA (Host Bus Adapter) |
| Интерфейс | Fibre Channel |
| Скорость передачи данных | 16 Гбит/с |
| Количество портов | 2 |
| Форм-фактор | Low Profile (половинная высота) |
| Версия | V2 |
| Поддержка ОС | Windows, Linux, VMware |
| Подключение | PCIe 3.0 x8 |
| Поддержка SAN | Да |
| Поддержка NPIV | Да |
| Поддержка Boot from SAN | Да |
| Тип разъема | SFP+ |
| Энергопотребление | до 12 Вт |
| Температура работы | от 0°C до 55°C |
| Влажность работы | от 10% до 90% без конденсации |
| Совместимость | серверы Dell PowerEdge |
| Чипсет | Emulex XE201 |
| Скорость автопереговоров | 16/8/4 Гбит/с |
| Максимальное расстояние (при 16 Гбит/с) | до 10 км (одномод), до 100 м (многомод) |
| Поддерживаемые протоколы FC-4 | SCSI-FCP, FC-NVMe, FC-Tape |
| Среднее время наработки на отказ (MTBF) | 2 000 000 часов |
| Гарантия | 1 год (от производителя Dell) |
| Размеры (Д x Ш x В) | 167.6 x 68.9 x 18.6 мм |
| Вес нетто | 120 г |
| Комплектация | Адаптер, две планки (стандарт и low profile), руководство |
Часто задаваемые вопросы
Какие преимущества NPIV даёт в виртуальной среде?
NPIV позволяет присвоить каждой виртуальной машине уникальный WWN (World Wide Name), благодаря чему система хранения может напрямую назначать LUN-ы для каждой ВМ. Упрощается настройка безопасности и изоляции трафика.
Поддерживается ли загрузка с NVMe-хранилища через FC-NVMe?
Да, адаптер поддерживает FC-NVMe и может загружать операционную систему с NVMe-of-массива, если это поддерживается прошивкой массива и драйверами ОС.
Какой тип оптоволокна использовать для 16 Гбит/с на максимальное расстояние?
Для расстояний до 100 м используйте многомодовое волокно OM3/OM4 с модулем SR (850 нм). Для расстояний до 10 км — одномодовое волокно OS1/OS2 с модулем LR (1310 нм).
Требуется ли дополнительное охлаждение для адаптера?
Нет, пассивный радиатор рассчитан на типовой поток воздуха внутри сервера (0.5–1 м/с). При установке в стойку убедитесь, что отсек для карт продувается.
Можно ли использовать один адаптер для подключения к двум разным коммутаторам?
Да, каждый порт можно подключить к отдельному FC-коммутатору. Это стандартная практика для отказоустойчивости (multipath I/O).
Какие драйверы необходимо установить для Windows Server 2022?
Драйверы Emulex FC (доступны на сайте Dell) или встроенные в ОС. Рекомендуется установить последнюю версию OneCommand Manager.
Как проверить распознавание адаптера в VMware ESXi-хосте?
В консоли ESXi выполните команду lspci -v | grep -i fibre или перейдите в раздел Storage Adapters веб-клиента vSphere.
Есть ли светодиодная индикация на плате?
Да, на каждом порту есть LED-индикатор состояния линка (зелёный — соединение, мигающий — активность). Также есть индикатор питания платы.
Поддерживается ли FC-Tape (ленточные библиотеки)?
Да, адаптер полностью совместим с FC-Tape и может работать с ленточными накопителями через прямой или коммутируемый доступ.
Какое энергопотребление адаптера в простое и под нагрузкой?
Типичное потребление: около 8 Вт в режиме ожидания и до 12 Вт при максимальной нагрузке на оба порта. Питание подаётся через слот PCIe.
