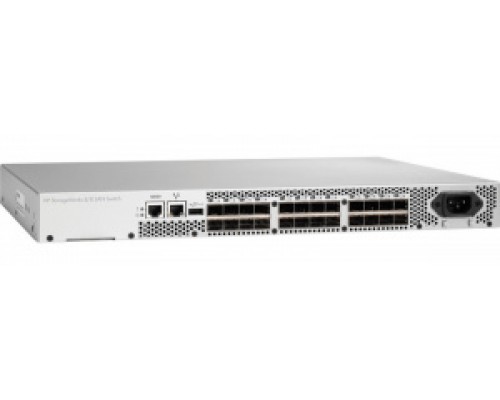

HPE 8/24 Fibre Channel SAN-коммутатор (AM868C) — управляемый коммутатор для сетей хранения данных (SAN) с 24 портами Fibre Channel (16 активных в базовой конфигурации) и автоматическим согласованием скоростей 2/4/8 Гбит/с. Обеспечивает высокоскоростное подключение серверов и систем хранения, поддерживает зонирование, аутентификацию и расширенное управление. Благодаря агрегированной пропускной способности 192 Гбит/с и глубокому буферу 4 ГБ устройство оптимально подходит для сред виртуализации VMware vSphere, баз данных и критически важных бизнес-приложений.
Высокая производительность и отказоустойчивость
SAN-коммутатор HPE AM868C построен на проверенной платформе Fibre Channel: агрегированная пропускная способность 192 Гбит/с, поддержка скоростей 2/4/8 Гбит/с на порт. Глубина буфера 4 ГБ позволяет эффективно обрабатывать пиковые нагрузки и справляться с внезапными всплесками трафика.
24 порта Fibre Channel
- 16 портов активны в базовой конфигурации — дополнительно до 8 портов активируется через лицензии HPE.
- Автосогласование скоростей — 2/4/8 Гбит/с на каждом порту, автоматическое определение.
- Поддержка SFP+ трансиверов — оптика или медные патч-корды (в зависимости от установленных модулей).
Пропускная способность и буферизация
Агрегированная пропускная способность 192 Гбит/с обеспечивает неблокирующую коммутацию для всех портов. Глубокий буфер 4 ГБ (общий) гарантирует минимальные потери пакетов при работе с базами данных, потоковым видео и резервным копированием.
Управление и безопасность SAN
Управляемый SAN-коммутатор L2 предоставляет администратору полный контроль над трафиком Fibre Channel и защитой fabrics.
Инструменты управления
- CLI — командная строка (протоколы FC-SW, FSPF).
- Web-интерфейс — интуитивный интерфейс для настройки и мониторинга.
- SNMP — интеграция с системами управления HPE Systems Insight Manager, VMware vCenter.
Политики безопасности
- Зонирование (FC-SW) — изоляция трафика между группами устройств.
- Аутентификация Switch-to-Switch — защита fabrics от несанкционированного подключения.
- Поддержка VSAN — виртуальные SAN для логического разделения fabrics.
Гибкая сегментация
Поддержка VLAN в Fibre Channel (VSAN) позволяет изолировать среды хранения, резервного копирования и тестовые сегменты на одном физическом коммутаторе.
Дополнительные возможности и протоколы
Протоколы маршрутизации Fibre Channel
Поддержка FSPF (Fabric Shortest Path First) для автоматического выбора оптимального пути между коммутаторами fabrics.
Credit-Based Flow Control
Управление буфером кредитов позволяет избежать перегрузок и потери кадров при высокой плотности трафика.
Поддержка FC-AL
Arbitrated Loop topology — возможность подключения устройств через петлевую архитектуру.
Энергоэффективность
Оптимизация энергопотребления портов — отключение неиспользуемых портов и автоматическое согласование скорости.
Совместимое оборудование и аксессуары
Для полноценной работы HPE AM868C рекомендуется использовать сертифицированные трансиверы и кабели. Ниже приведены основные совместимые позиции.
| Тип оборудования | Рекомендуемые модели / спецификации | Примечание |
|---|---|---|
| Оптические SFP+ 8 Гбит/с | HPE Q2J66A (8 Гб SW), HPE Q2J67A (8 Гб LW), совместимые (FS.com, Brocade) | Для подключения к портам Fibre Channel — до 10 км (LW) |
| Медные SFP+ 8 Гбит/с | HPE Q2J68A (8 Гб SFP+ Copper), сторонние (10Gtek, Flexoptix) | Для соединения на короткие расстояния (до 10 м) |
| Консольный кабель | DB9-RJ45, USB-console (FTDI) | Для первоначальной настройки через CLI |
| Патч-корды LC/LC duplex | OM3/OM4 многомод, OS2 одномод | Длина подбирается под топологию сети |
| Крепления для стойки | Входят в комплект (стандартные 19", 1U) | Дополнительно можно заказать полку для тяжелых блоков |
Аналоги HPE 8/24 Fibre Channel (AM868C)
Если модель недоступна или требуется сравнение, рассмотрите следующие альтернативы с близкими характеристиками.
| Производитель | Модель | Ключевые отличия / сходство |
|---|---|---|
| HPE | HPE StoreFabric SN6000B 24/8 | 24 порта FC, 8 Гбит/с, с завода все порты активны, поддержка Fibre Channel Routing |
| HPE | HPE SN6500B (16/24 порта 16 Гбит/с) | Аппаратно более новый, но совместим с 8 Гбит/с устройствами; выше начальная стоимость. |
| Brocade | Brocade 6510 24/8 | 24 порта FC 8 Гбит/с, аналогичный функционал, поддержка ISL Trunking. |
| Cisco | Cisco MDS 9148 48-портовый (16 активных) | 48 портов FC, 8 Гбит/с, более высокая плотность, но дороже в базовой конфигурации. |
| Dell EMC | Dell EMC Brocade 6510 (25-портовый) | Аналог Brocade 6510, 25 портов FC 8 Гбит/с, поддержка Fabric OS. |
Рекомендация: При выборе аналога обращайте внимание на количество активных портов, скорость Fibre Channel и поддержку зонирования. Для сред HPE 3PAR и VMware vSphere оптимально подходят HPE StoreFabric SN6000B или Brocade 6510.
Кому подойдёт HPE AM868C
Рекомендуется, если вам нужно:
- Построить сеть хранения данных (SAN) на 16–24 устройства Fibre Channel.
- Подключить системы хранения HPE 3PAR, StoreVirtual, MSA или сторонние массивы.
- Интегрировать SAN с VMware vSphere (vCenter, VAAI, VVol).
- Обеспечить зонирование и аутентификацию fabric для безопасности.
- Простое и надёжное решение от HPE с расширяемостью через лицензии.
Вероятно, не подойдёт, если:
- Вам нужна сеть iSCSI или FCoE — коммутатор поддерживает только FC.
- Необходимы порты 16 Гбит/с или 32 Гбит/с — смотрите HPE SN6600B.
- Используете только медные соединения на расстояние > 10 м — потребуются оптические трансиверы.
- Бюджет ограничен — можно рассмотреть Brocade 6510 или Dell EMC.
Конструкция и условия эксплуатации
Металлический корпус, 1U
Размеры 442?254?44 мм, вес 3,5 кг. Крепится в стандартную 19-дюймовую стойку. Внешний блок питания (адаптер постоянного тока, 48 В).
Диапазон рабочих температур
- Эксплуатация: от 0°C до +40°C
- Относительная влажность: 10% до 90% (без конденсации)
- Уровень шума: 45 дБ (при нормальной нагрузке)
Устойчив к стандартным условиям серверных помещений, подходит для размещения в стойках с системами хранения и серверами.
Технические характеристики
| Модель | HPE 8/24 Fibre Channel SAN-коммутатор |
| Артикул | AM868C |
| Тип устройства | SAN-коммутатор (Storage Area Network) |
| Количество портов | 24 порта Fibre Channel (16 активных в базовой конфигурации) |
| Скорость передачи данных | 2/4/8 Гбит/с на порт |
| Максимальная пропускная способность | 192 Гбит/с (агрегированная) |
| Глубина буфера | 4 ГБ (общая) |
| Поддержка VSAN (VLAN) | Да |
| Управление | CLI, Web-интерфейс, SNMP |
| Интерфейсы | Fibre Channel (SFP+) |
| Протоколы | FC-SW, FC-AL, FSPF |
| Зонирование | Да (FC-SW) |
| Аутентификация Switch-to-Switch | Да |
| Лицензирование | Активация дополнительных портов через лицензии HPE |
| Трансиверы | Не входят в комплект (требуют отдельной покупки SFP) |
| Энергоэффективность | Оптимизация энергопотребления портов |
| Питание | Внешний блок питания (48 В DC) |
| Габариты (Ш?Г?В) | 442?254?44 мм |
| Вес нетто | 3500 г |
| Монтаж в стойку | Да, 1U |
| Рабочая температура | 0°C до 40°C |
| Относительная влажность при эксплуатации | 10–90% (без конденсации) |
| Уровень шума | 45 дБ (при нормальной нагрузке) |
| Стандарты | FCC, CE, RoHS |
| Совместимость | HPE StoreFabric, HPE 3PAR, VMware vSphere |
| Производитель | Hewlett Packard Enterprise (HPE) |
Часто задаваемые вопросы
Для каких задач используется HPE AM868C?
Для построения сетей хранения данных (SAN) в корпоративных ЦОД, подключения систем хранения HPE 3PAR, MSA, StoreVirtual, а также серверов VMware vSphere. Обеспечивает высокоскоростной доступ к данным и изоляцию трафика через зонирование.
Сколько портов активны изначально, и как активировать остальные?
В базовой конфигурации активны 16 портов. Оставшиеся 8 портов активируются через приобретение лицензий HPE (например, HPE AM868C 8-Port Upgrade). Лицензия активируется через веб-интерфейс или CLI.
Поддерживает ли коммутатор зонирование?
Да, поддерживается зонирование по стандарту FC-SW. Можно настроить мягкое (WWN) и жёсткое (портовое) зонирование. Также доступна аутентификация Switch-to-Switch для защиты fabrics.
Какие трансиверы совместимы с HPE AM868C?
Совместимы SFP+ 8 Гбит/с модули HPE (например, Q2J66A, Q2J67A, Q2J68A) и сертифицированные сторонние-производители (FS.com, Brocade, Cisco). Важно выбирать трансиверы с поддержкой 8 Гбит/с FC.
Можно ли управлять коммутатором через Web или SNMP?
Да, управление доступно через Web-интерфейс (HTTP/HTTPS), CLI (консоль/SSH) и SNMP (v1,v2c,v3). Поддерживаются протоколы управления HPE Systems Insight Manager и VMware vCenter (через плагины).
Какой протокол маршрутизации используется в fabric?
Используется FSPF (Fabric Shortest Path First) для автоматической маршрутизации между коммутаторами Fibre Channel fabrics. Это обеспечивает надёжную и сбалансированную передачу данных.
Поддерживает ли коммутатор VSAN (виртуальные SAN)?
Да, поддерживается технология VSAN (аналог VLAN для FC). Позволяет создавать логически изолированные fabrics на одном физическом коммутаторе, что удобно для разделения сред разработки, тестирования и продакшна.
Какие меры энергоэффективности реализованы?
Коммутатор поддерживает оптимизацию энергопотребления портов: автоматическое согласование скорости, отключение неиспользуемых портов. Внешний блок питания имеет эффективность не менее 90% (сертификация 80 PLUS).
Можно ли использовать HPE AM868C с оборудованием сторонних производителей?
Да, коммутатор совместим с большинством систем хранения и серверов, поддерживающих Fibre Channel 8 Гбит/с (Brocade, Cisco, Dell EMC, NetApp, IBM). Однако рекомендуется проверять матрицу совместимости HPE на сайте производителя.
Какие сертификаты и стандарты у модели AM868C?
Устройство имеет сертификаты безопасности FCC, CE, RoHS. Соответствует директивам EMC (электромагнитная совместимость) и требованиям по утилизации опасных веществ.
