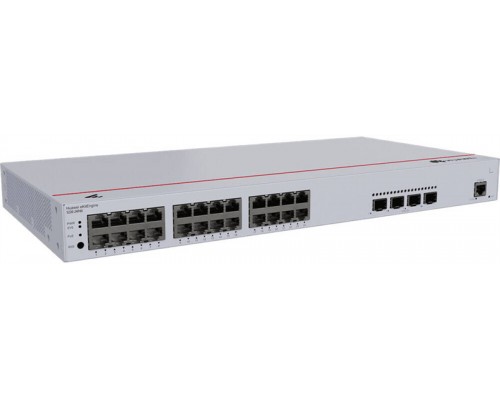

Huawei S220-24P4X (арт. 98012376) — управляемый L2 коммутатор с 24 портами Gigabit Ethernet (PoE+, бюджет 400 Вт) и 4 портами SFP+ (до 10 Гбит/с). Идеально подходит для подключения IP-камер, точек доступа и VoIP-телефонов через PoE+, а 10-гигабитные аплинки обеспечивают бесшовную интеграцию с ядром сети. Поддерживает до 4094 VLAN, ACL, агрегацию каналов и защищённые протоколы управления. Надёжное решение для малого и среднего бизнеса, офисов и систем видеонаблюдения.
Высокая производительность и надёжность
Коммутатор построен на платформе Huawei VRP: коммутационная способность 128 Гбит/с, скорость обработки пакетов — 95,23 млн/с. Этого достаточно для неблокируемой работы всех портов, включая 10-гигабитные каналы.
24 порта Gigabit Ethernet с PoE+
- Бюджет питания 400 Вт по стандартам 802.3af/at — питайте до 24 устройств (IP-камеры, точки доступа, телефоны).
- Интеллектуальное управление питанием — автоматическое определение класса устройства и защита от перегрузок.
- PoE Management — приоритизация портов и планирование подачи питания.
4 порта SFP+ для 10-гигабитного аплинка
Четыре порта SFP+ работают на скорости до 10 Гбит/с каждый. Используйте медные (10GBase-T) или оптические трансиверы для подключения к ядру сети, серверам или для объединения коммутаторов по оптике.
Управление и безопасность сети
Управляемый L2 коммутатор предоставляет гибкие средства настройки и контроля трафика.
Инструменты управления
- CLI — интерфейс командной строки (совместим с Huawei VRP).
- Web-интерфейс — интуитивное управление через браузер.
- SSH / Telnet / SNMP — удалённый доступ и мониторинг.
- Поддержка RADIUS/TACACS+ — централизованная аутентификация.
Политики безопасности
- ACL (IPv4/IPv6) — фильтрация трафика по IP, MAC, портам, протоколам.
- MAC-аутентификация — белые и чёрные списки.
- DHCP Snooping / IP Source Guard — защита от атак подмены адресов.
- Грозозащита портов — встроенная защита до 7 кВ (дифференциальная).
Гибкая сегментация: VLAN
До 4094 виртуальных сетей (стандарт 802.1Q) для изоляции отделов, гостевого Wi-Fi, систем видеонаблюдения и VoIP.
Дополнительные возможности и протоколы
Агрегация каналов (LACP)
Объединение до 8 портов в один логический канал для увеличения пропускной способности и отказоустойчивости.
IGMP Snooping / MLD Snooping
Оптимизация группового трафика (IPTV, видеонаблюдение) — снижение нагрузки.
Spanning Tree (STP/RSTP/MSTP)
Защита от петель и обеспечение резервных путей.
PoE Automation
Автоматическое включение/отключение питания по расписанию, мониторинг потребления.
Совместимое оборудование и аксессуары
Для работы S220-24P4X рекомендуется использовать сертифицированные модули. Ниже — основные позиции.
| Тип оборудования | Рекомендуемые модели / спецификации | Примечание |
|---|---|---|
| Оптические модули SFP+ (10 Гбит/с) | Huawei SFP-10G-SR (многомод, 300 м), SFP-10G-LR (одномод, 10 км) — совместимые (Finisar, FS.com) | Для портов 10GE SFP+ |
| Медные трансиверы SFP+ 10GBase-T | Huawei 10GBase-T SFP+, сторонние (10Gtek, Flexoptix) | Для витой пары Cat6a/Cat7 до 30 м |
| Консольный кабель | USB-C или RJ45 (в зависимости от консольного порта). Обычно RJ45 (DB9-RJ45) | Для начальной настройки |
| Патч-корды | Cat5e/Cat6 UTP для 1GbE, Cat6a/Cat7 для 10GBase-T, LC/LC duplex (оптика) | Длина по топологии |
| Крепления для стойки | В комплекте (19", 1U) | Дополнительно можно заказать полки |
Аналоги Huawei S220-24P4X
Сравнение с ближайшими конкурентами.
| Производитель | Модель | Ключевые отличия |
|---|---|---|
| Huawei | S5735-L24P4S-A1 | 24 PoE+ (740 Вт), 4xSFP+, L2/L3-функции, стекирование, выше бюджет PoE. |
| Cisco | Catalyst 1000 C1000-24FP-4G-L | 24 PoE+ (370 Вт), 4xSFP (1G), L2, без 10G. Более низкая пропускная способность. |
| D-Link | DGS-1510-28XMP | 24 PoE+ (740 Вт), 4xSFP+, L2, агрегация, статический роутинг. MOP бюджет 400 Вт относится к D-Link? Нет, у DGS-1510 бюджет 740 Вт. |
| TP-Link | TL-SG3428XMP | 24 PoE+ (384 Вт), 4xSFP+, L2/L3, доступный аналог. |
| Juniper | EX2300-24P | 24 PoE+ (740 Вт), 4xSFP, Virtual Chassis, полноценный L3, дороже. |
Рекомендация: Если нужны 10G аплинки и достаточно 400 Вт PoE — S220-24P4X оптимален. При необходимости большего бюджета PoE рассмотрите Huawei S5735 или D-Link 1510.
Кому подойдёт Huawei S220-24P4X
Рекомендуется, если нужно:
- Питать до 24 PoE-устройств (камеры, телефоны, точки доступа).
- 10-гигабитные аплинки для магистрали или подключения серверов.
- Полноценное L2 управление: VLAN, ACL, LACP.
- Надёжность и заводская гарантия Huawei.
- Простая настройка через Web или CLI.
Вероятно, не подойдёт, если:
- Не требуется 10G — можно выбрать S220-24P4S (только 1G SFP).
- Нужен бюджет PoE более 400 Вт (например, 740 Вт).
- Требуется L3-маршрутизация — тогда смотрите S5735.
- Не нужно питать устройства — дешевле модель без PoE.
Конструкция и условия эксплуатации
Металлический корпус, 1U
Размеры 442×43.6×220 мм, вес около 3,2 кг. Крепление в 19-дюймовую стойку. Активное охлаждение — малошумные вентиляторы.
Диапазон рабочих температур
- Эксплуатация: от -5°C до +50°C
- Хранение: от -20°C до +70°C
- Влажность: 5–95% (без конденсата)
Встроенная грозозащита (7 кВ) на всех портах — подходит для установки в условиях возможных скачков напряжения.
Технические характеристики
| Артикул | 98012376 |
| Модель | Huawei S220-24P4X |
| Тип коммутатора | Управляемый L2 |
| Базовая скорость передачи данных | 10/100/1000 Мбит/с |
| Общее количество портов | 28 |
| Количество портов RJ-45 (1 Гбит/с) | 24 |
| Количество портов SFP+ | 4 (10 Гбит/с) |
| Поддержка PoE | Да, PoE+ (802.3af/at) |
| PoE бюджет, Вт | 400 |
| Количество портов PoE+ | 24 |
| MAC-таблица | 16000 записей |
| Коммутационная способность | 128 Гбит/с |
| Производительность (MPPS) | 95,23 Mpps |
| Таблица VLAN | 4094 (802.1Q) |
| Консольный порт | RJ45 |
| Протоколы управления | CLI, Web, SNMP, SSH, Telnet |
| Стандарты PoE | 802.3af/at |
| Агрегация каналов (LACP) | До 8 групп |
| IGMP Snooping | Да |
| Spanning Tree | STP, RSTP, MSTP |
| ACL | IPv4/IPv6 |
| Грозозащита портов | 7 кВ (дифференциальная) |
| Система охлаждения | Активная (вентилятор) |
| Диапазон рабочих температур | -5°C до +50°C |
| Размеры (Ш×В×Г) | 442 × 43.6 × 220 мм |
| Вес | ~3,2 кг |
| Производитель | Huawei |
Часто задаваемые вопросы
Для каких задач предназначен Huawei S220-24P4X?
Корпоративные сети SMB, офисы с IP-телефонией, системы видеонаблюдения (PoE+), гостиницы, учебные заведения. 24 порта и 10-гигабитные аплинки закрывают большинство сценариев L2.
Каков бюджет PoE и сколько устройств можно запитать?
Бюджет 400 Вт. Можно подключить до 24 устройств, например, 24 камеры по 16 Вт или 13 точек доступа по 30 Вт. Предусмотрена приоритизация портов.
Поддерживает ли коммутатор стекирование?
Нет, физическое стекирование не поддерживается. Однако доступна агрегация каналов (LACP) для повышения отказоустойчивости.
Какая скорость на портах SFP+?
До 10 Гбит/с на каждом. Можно также установить модули 1G SFP (скорость автосогласования).
Как управлять коммутатором удалённо?
Через CLI (SSH), Web-интерфейс или SNMP. SSH и HTTPS шифруют трафик.
Сколько VLAN поддерживается?
До 4094 VLAN 802.1Q. Можно изолировать отделы, гостевую сеть, видеонаблюдение.
Есть ли защита от перенапряжений на портах?
Да, встроенная грозозащита 7 кВ для Ethernet-портов.
Какие условия эксплуатации?
Температура от -5°C до +50°C, влажность 5–95% без конденсата. Подходит для серверных и технических помещений.
Можно ли монтировать в стойку?
Да, корпус 19 дюймов, высота 1U. В комплекте крепления.
Поддерживает ли коммутатор функции безопасности?
ACL, MAC-фильтрация, DHCP Snooping, IP Source Guard, аутентификация через RADIUS/TACACS+.
