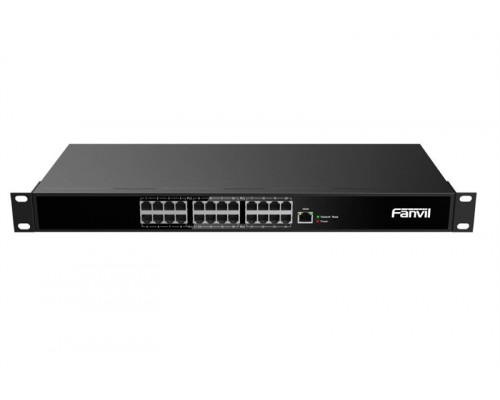

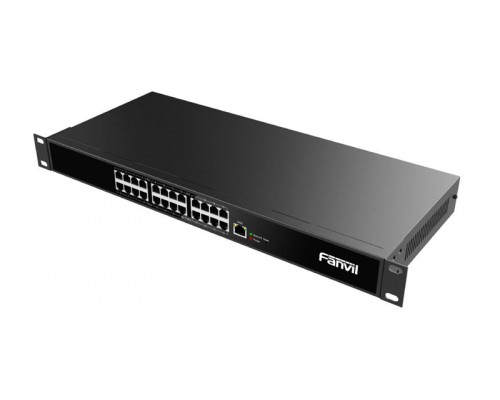

Fanvil PN24 — промышленный неуправляемый PoE-коммутатор с 24 двухпроводными портами PoE и суммарным бюджетом 96 Вт. Предназначен для питания и подключения устройств Fanvil (IP-телефоны, видеодомофоны, панели) по двухпроводной линии (2-wire PoE) на расстоянии до 100 метров. Коммутатор выполнен в металлическом корпусе с защитой IP30, поддерживает пассивное охлаждение и установку на DIN-рейку — оптимальное решение для систем умного дома, офисной АТС и объектов с повышенными требованиями к надёжности.
Питание и передача данных по двух проводам
Fanvil PN24 использует фирменную технологию 2-проводного PoE (Power over Line), которая позволяет подавать питание и данные на устройства Fanvil по одному двухжильному кабелю (например, типовой телефонный или слаботочный провод). Коммутатор совместим со всеми PoE-устройствами Fanvil последнего поколения.
24 порта 2-проводного PoE с бюджетом 96 Вт
- Суммарный бюджет 96 Вт — до 24 устройств (среднее потребление ~4 Вт на порт).
- Автоматическое определение устройств — подача питания только на подключённое оборудование Fanvil.
- Скорость передачи до 100 Мбит/с на порт — достаточно для голоса, видео и управления.
Простая и надёжная архитектура
Коммутатор работает по принципу Store-and-Forward, что гарантирует целостность данных и исключает коллизии. Таблица MAC-адресов на 2К записей обеспечивает быструю коммутацию внутри локальной сети.
Управление и безопасность сети
Fanvil PN24 — неуправляемый коммутатор (Plug-and-Play). Не требует настройки: все порты автоматически определяют скорость и режим дуплекса. Однако для базовой изоляции трафика можно использовать внешние VLAN-фильтры или подключать устройства к разным L2-сегментам.
Особенности безопасности
- Отсутствие программного управления — нет уязвимостей, связанных с веб-интерфейсом или CLI.
- Физическая защита портов — неактивные порты можно отключать на уровне проводки.
- Работа в изолированной среде — рекомендуется использовать в выделенной сети для устройств Fanvil.
Конструктивные особенности и надёжность
Пассивное охлаждение
Полностью бесшумная работа — отсутствие вентиляторов. Коммутатор не требует обслуживания и подходит для установки в жилых помещениях, переговорных и спальнях.
Питание 48 В постоянного тока
Подключается через клеммную колодку. Блок питания приобретается отдельно (рекомендуется модель Fanvil PWR-48-96 или аналогичный источник 48 В DC с мощностью не менее 96 Вт).
Крепление на DIN-рейку
Металлический корпус с клипсой для монтажа на стандартную 35-мм DIN-рейку (в комплекте). Занимает 2 модуля (около 44 мм в высоту).
Совместимое оборудование и аксессуары
Коммутатор Fanvil PN24 предназначен для работы с устройствами, поддерживающими двухпроводное PoE от Fanvil. Ниже перечислены основные совместимые компоненты.
| Тип оборудования | Рекомендуемые модели / спецификации | Примечание |
|---|---|---|
| IP-телефоны Fanvil | Fanvil X3S Pro, X4S, X5S, X6, X7, X8 (версии с поддержкой 2-проводного PoE) | Питание и данные по одному кабелю |
| Видеодомофоны Fanvil | Fanvil V62, V65, V67 (2-проводные версии) | До 100 м линии |
| Внутренние панели Fanvil | Fanvil i30, i51, i53 (с поддержкой 2-wire PoE) | Для систем умного дома |
| Блок питания постоянного тока | Fanvil PWR-48-96 (48 В, 96 Вт) или любой источник 48 В DC с мощностью ≥96 Вт | Подключается к клеммной колодке |
| Кабель для двухпроводной линии | UTP 2×0,5 мм? или телефонный кабель (одна витая пара) | Максимальная длина 100 м |
| DIN-рейка | 35 мм (стандартная) | Входит в комплект поставки |
Аналоги Fanvil PN24
Если модель недоступна или требуется альтернатива с поддержкой 2-проводного PoE, рассмотрите следующие варианты.
| Производитель | Модель | Ключевые отличия / сходство |
|---|---|---|
| Fanvil | PN16 | 16 портов, 48 Вт, 2-проводной PoE. Меньший бюджет, меньше портов. |
| Fanvil | PN48 | 48 портов, 192 Вт, 2-проводной PoE. Для крупных инсталляций. |
| Ubiquiti | GigaBeam G-24 (только UISP) | 24 порта PoE пассивного 24 В, но требует конвертеров. |
| MikroTik | RB260GSP | 5 портов, пассивное PoE 24 В, не 2-проводное. |
| Grandstream | GWN7700S | 8 портов PoE+, не 2-проводное. |
Рекомендация: Fanvil PN24 — специализированное решение для экосистемы Fanvil. Для смешанных сетей с обычным PoE (802.3af/at) потребуются дополнительные инжекторы или гибридные коммутаторы.
Кому подойдёт Fanvil PN24
Рекомендуется, если:
- Вы строите систему умного дома или офиса на базе оборудования Fanvil.
- Требуется питание до 24 IP-телефонов или видеодомофонов по двухпроводной линии.
- Нужно разместить коммутатор на DIN-рейке в щитке или стойке.
- Важен бесшумный режим работы (пассивное охлаждение).
- Достаточно скорости 100 Мбит/с для голоса и видео.
Вероятно, не подойдёт, если:
- Устройства других производителей (не Fanvil) — 2-проводной PoE нестандартный.
- Необходима скорость 1 Гбит/с на порт (PN24 только 100 Мбит/с).
- Нужно управление, VLAN, ACL — коммутатор неуправляемый.
- Требуется питание по стандарту 802.3af/at (PoE+) — используйте обычный PoE-коммутатор.
- Общий бюджет PoE превышает 96 Вт — рассмотрите Fanvil PN48.
Конструкция и условия эксплуатации
Металлический корпус IP30, DIN-рейка
Размеры 280 x 105 x 44 мм, вес 0,9 кг. Устанавливается на стандартную 35-мм DIN-рейку (клипса в комплекте). Степень защиты IP30 — защита от пыли и твёрдых частиц.
Условия эксплуатации
- Эксплуатация: от 0°C до +40°C
- Хранение: от -40°C до +70°C
- Влажность: 10–90% (без конденсата)
Подходит для установки в серверных, щитовых и помещениях с контролируемым микроклиматом.
Технические характеристики
| Модель | Fanvil PN24 |
| Артикул | PN24 |
| Тип устройства | Неуправляемый PoE-коммутатор (2-проводной) |
| Количество портов | 24 |
| Тип портов | 2-проводные PoE (клеммные колодки) |
| Стандарт PoE | Собственный (Fanvil 2-wire PoE) |
| Суммарный бюджет PoE | 96 Вт |
| Питание | 48 В постоянного тока (клеммная колодка) |
| Пропускная способность на порт | 100 Мбит/с |
| Метод коммутации | Store-and-Forward |
| Таблица MAC-адресов | 2K |
| Размер пакета (Jumbo) | 1522 байт |
| Охлаждение | Пассивное (без вентилятора) |
| Степень защиты | IP30 |
| Материал корпуса | Металл |
| Способ установки | DIN-рейка (35 мм) |
| Габариты (Ш x Г x В) | 280 x 105 x 44 мм |
| Вес | 0,9 кг |
| Температура эксплуатации | от 0°C до +40°C |
| Температура хранения | от -40°C до +70°C |
| Относительная влажность | 10–90% (без конденсата) |
| Управление | Не требуется (Plug-and-Play) |
| Производитель | Fanvil |
Часто задаваемые вопросы
Для каких устройств подходит Fanvil PN24?
Только для оборудования Fanvil, поддерживающего двухпроводное PoE (IP-телефоны, видеодомофоны, внутренние панели). Не совместим с устройствами других брендов напрямую.
Какой максимальный бюджет PoE на один порт?
Суммарный бюджет 96 Вт, максимальный ток на порт ограничен конструкцией клеммной колодки. Рекомендуемая нагрузка — не более 4–5 Вт на порт при полном заполнении.
Можно ли управлять коммутатором удалённо?
Нет, коммутатор полностью неуправляемый. Все порты работают в режиме автоматического согласования.
Как подключать питание к PN24?
Через клеммную колодку на передней панели. Требуется источник постоянного тока 48 В (например, Fanvil PWR-48-96). Блок питания приобретается отдельно.
Какой кабель нужен для подключения устройств?
Однопарный телефонный кабель или любая двухжильная линия (UTP 2×0,5 мм?). Максимальная длина 100 метров.
Можно ли использовать PN24 с обычным PoE (802.3af)?
Нет. Это специализированный 2-проводной коммутатор. Для устройств с 802.3af/at используйте стандартный PoE-коммутатор.
Какова скорость передачи данных?
Каждый порт поддерживает скорость до 100 Мбит/с (полный дуплекс). Для голосовой связи и видео этого достаточно.
Шумит ли коммутатор?
Нет, пассивное охлаждение обеспечивает абсолютно бесшумную работу.
Как крепится коммутатор?
На стандартную 35-мм DIN-рейку. В комплекте есть клипса для монтажа.
Какая гарантия на Fanvil PN24?
Стандартная гарантия производителя — 12 месяцев. При регистрации на сайте Fanvil возможно расширение.
