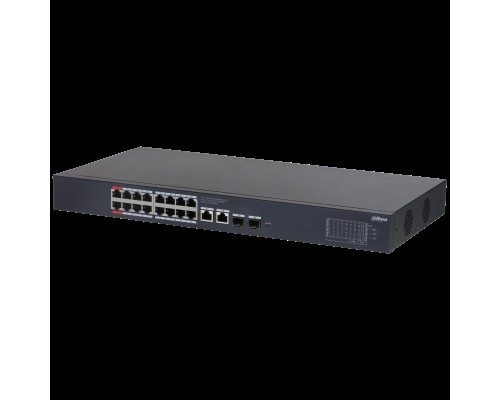

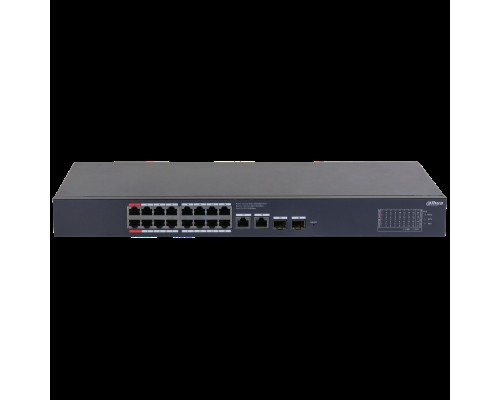

Коммутатор Dahua DH-CS4220-16GT-240 — управляемый L2 коммутатор с 16 портами Gigabit Ethernet (PoE+, бюджет 240 Вт) и 2 портами SFP (1 Гбит/с). Предназначен для питания IP-камер, точек доступа и VoIP-телефонов через кабель, а гигабитные аплинки обеспечивают подключение к ядру сети. Поддерживает современные стандарты PoE (включая Hi-PoE до 90 Вт), до 4094 VLAN, ACL, защищённые протоколы управления и агрегацию каналов. Надёжное решение для систем видеонаблюдения, малого бизнеса и офисов.
Высокая производительность и надёжность
Коммутатор построен на платформе Dahua: коммутационная способность 40 Гбит/с, скорость обработки пакетов — 29,76 млн/с. Этого достаточно для обеспечения неблокируемой работы всех портов.
16 портов Gigabit Ethernet с PoE+ / Hi-PoE
- Бюджет питания 240 Вт по стандартам 802.3af/at/bt — питайте до 16 устройств, включая мощные купольные камеры и PTZ.
- Поддержка Hi-PoE (802.3bt) — до 90 Вт на порт для оборудования с высоким энергопотреблением.
- Автоматическое управление питанием — приоритизация портов и защита от перегрузок.
- Совместимость с любыми PoE-устройствами — IP-камеры, точки доступа, тонкие клиенты, считыватели.
2 порта SFP для гигабитного аплинка
Два порта SFP работают на скорости 1 Гбит/с каждый. Используйте медные или оптические трансиверы для организации магистральных каналов или подключения к серверам.
Управление и безопасность сети
Управляемый коммутатор L2 предоставляет администратору полный контроль над сетевым трафиком и защитой периметра.
Инструменты управления
- CLI — классическая командная строка для тонкой настройки.
- Web-интерфейс — интуитивное управление через браузер.
- SSH / SSL / Telnet — удалённый доступ с шифрованием.
- SNMP (v1/v2c/v3) — мониторинг и интеграция в системы управления.
Политики безопасности
- ACL (Access Control Lists) — фильтрация трафика по IP, MAC, портам.
- Фильтрация MAC-адресов — белые/чёрные списки устройств.
- DHCP Snooping — защита от атак DHCP-серверов.
- Защита от ARP-атак — предотвращение подмены ARP-таблиц.
Гибкая сегментация: VLAN
До 4094 виртуальных сетей позволяют изолировать отделы, гостевой Wi-Fi, IP-видеонаблюдение и VoIP-трафик без дополнительного оборудования.
Дополнительные возможности и протоколы
Агрегация каналов (LACP)
Объединение нескольких портов в один логический канал для увеличения пропускной способности и отказоустойчивости.
IGMP Snooping
Оптимизация доставки группового трафика (IPTV, видеоконференции) — снижение нагрузки на сеть.
Spanning Tree Protocol (STP, RSTP, MSTP)
Защита от петель в сети и обеспечение резервных путей.
Питание PoE
Интеллектуальное управление питанием с возможностью приоритизации портов и защитой от перегрузки. Поддержка стандарта 802.3bt (Hi-PoE) до 90 Вт.
Совместимое оборудование и аксессуары
Для полноценной работы Dahua DH-CS4220-16GT-240 рекомендуется использовать сертифицированные модули и компоненты. Ниже приведены основные совместимые позиции.
| Тип оборудования | Рекомендуемые модели / спецификации | Примечание |
|---|---|---|
| Оптические модули SFP (1 Гбит/с) | Dahua SFP-GE-SX (многомод), SFP-GE-LX (одномод), а также совместимые сторонние (Finisar, Startech, FS.com) | Для подключения к портам SFP — до 10 км |
| Медные трансиверы SFP 1000Base-T | Dahua SFP-GE-T, сторонние (10Gtek, Flexoptix) | Для подключения по витой паре Cat5e/Cat6 на расстояние до 100 м |
| Консольный кабель | DB9-RJ45, USB-console (например, FTDI чип) | Для первоначальной настройки через CLI |
| Патч-корды и коммутационные шнуры | Cat5e/Cat6 UTP/FTP, LC/LC duplex (оптика) | Длина подбирается под топологию сети |
| Крепления для стойки | Входят в комплект (стандартные 19", 1U) | Дополнительно можно заказать удлинённые винты или полки |
Аналоги Dahua DH-CS4220-16GT-240
Если модель недоступна или требуется сравнение, рассмотрите следующие альтернативы от Dahua и других производителей с близкими характеристиками.
| Производитель | Модель | Ключевые отличия / сходство |
|---|---|---|
| Dahua | DH-CS4220-16GT-240 (данная модель) | 16 PoE-портов, 240 Вт, 2 SFP, поддержка Hi-PoE до 90 Вт, грозозащита 4 кВ |
| Dahua | DH-CS4220-24GT-240 | 24 порта PoE (240 Вт), 2 SFP, аналогичный функционал L2, больше портов доступа |
| Hikvision | DS-3E2528-H(B) | 24 порта PoE (240 Вт), 4 SFP, L2 управление, поддержка PoE+ и HI-PoE |
| Cisco | Catalyst 1000 C1000-24FP-4G-L | 24 PoE+ (370 Вт), 4 SFP, L2, более высокая цена, бюджет PoE больше |
| TP-Link | TL-SG3218XP | 16 порта PoE+ (250 Вт), 2 SFP, L2/L3, статический роутинг, бюджетный сегмент |
| D-Link | DGS-1510-20 | 16 портов PoE+ (250 Вт), 2 SFP, L2 управление, агрегация каналов |
Рекомендация: При выборе аналога обращайте внимание на бюджет PoE, количество 1G SFP портов и возможности управления. Для задач IP-видеонаблюдения также подойдут Hikvision DS-3E2528-H(B) или TP-Link TL-SG3218XP.
Кому подойдёт Dahua DH-CS4220-16GT-240
Рекомендуется, если вам нужно:
- Построить сеть с 8–16 PoE-устройствами (камеры, телефоны, точки доступа).
- Подключать мощное PoE-оборудование (PTZ-камеры, видеодомофоны) с питанием до 90 Вт.
- Получить гигабитные аплинки для подключения к ядру или серверам.
- Управлять трафиком через VLAN, ACL, агрегацию каналов.
- Надёжное и бюджетное решение для системы видеонаблюдения от Dahua.
- Сегментировать сеть на отделы и гостевой доступ.
Вероятно, не подойдёт, если:
- Вам нужно 1–2 порта для дома — избыточно и дорого.
- PoE не требуется — есть более бюджетные модели без питания.
- Не нужны L2-функции (VLAN, ACL, управление) — достаточно неуправляемого свитча.
- Требуются порты 10 Гбит/с (SFP+) — тогда смотрите в сторону моделей с SFP+.
- Необходимо более 16 PoE-портов или бюджет питания свыше 240 Вт.

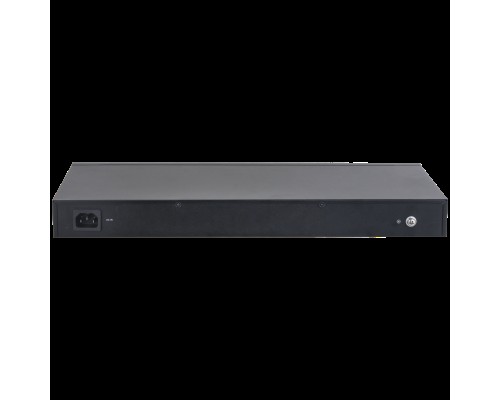

Конструкция и условия эксплуатации
Металлический корпус, 1U
Размеры 440х44х220 мм (ШхВхГ), вес около 3,0 кг. Крепится в стандартную 19-дюймовую стойку. Вентиляторная система охлаждения с низким уровнем шума.
Грозозащита на портах 4 кВ
Встроенная защита каждого порта от скачков напряжения до 4 кВ — идеально для уличных камер и внешних линий.
Диапазон рабочих температур
- Эксплуатация: от -10°C до +55°C
- Хранение: от -20°C до +70°C
- Влажность: 10–90% (без конденсата) при работе
Устойчив к перепадам температур, может устанавливаться в серверных, на складах и в технических помещениях.
Технические характеристики
| Модель | Dahua DH-CS4220-16GT-240 |
| Артикул | DH-CS4220-16GT-240 |
| Тип коммутатора | Управляемый L2 |
| Тип основных портов | Ethernet |
| Базовая скорость передачи данных | 10/100/1000 Мбит/с |
| Общее количество портов | 20 |
| Количество портов RJ-45 (1 Гбит/с) | 18 (16 PoE + 2 uplink) |
| Количество портов SFP | 2 |
| Поддержка PoE | Да |
| Стандарт PoE | 802.3af, 802.3at, Hi-PoE, 802.3bt |
| PoE бюджет, Вт | 240 |
| Количество портов PoE | 16 |
| MAC-таблица | 8000 MAC адресов |
| Максимальный VLAN ID | 4094 |
| Протоколы VLAN | 802.1Q |
| Память FLASH | 32 Мб |
| Объем ОЗУ | 256 Мб |
| Гарантия | 2 года (расширенная гарантия производителя) |
| Тип питания | AC 100-240В, 50/60 Гц |
| Коммутация Мпакетов/с (MPPS) | 29,76 MPPS |
| Матрица коммутации | 40 Гбит/с |
| Тип установки | Стоечное (1U) |
| Порты консольные | RJ-45 |
| Порты питания PoE | 16 PoE+ |
| Мощность PoE | 240 Вт |
| Поддержка PoE стандартов | IEEE 802.3af/at/bt (до 90 Вт) |
| Агрегация каналов (LACP) | Да |
| IGMP Snooping | Да |
| Spanning Tree Protocol | STP, RSTP, MSTP |
| ACL (IPv4/IPv6) | Да |
| Фильтрация MAC-адресов | Да |
| DHCP Snooping | Да |
| Управление | CLI, Web, Telnet, SSH/SSL, SNMP |
| Встроенная грозозащита на портах | 4 кВ |
| Размеры (ШxВxГ, мм) | 440х44х220 |
| Вес нетто | 3,0 кг |
| Монтаж в стойку | Да, 1U |
| Диапазон температур при эксплуатации | от -10°C до +55°C |
| Диапазон температур при хранении | от -20°C до +70°C |
| Относительная влажность при эксплуатации | 10–90% |
| Производитель | Dahua |
Часто задаваемые вопросы
Какое максимальное PoE-бюджет у DH-CS4220-16GT-240?
Суммарный бюджет питания составляет 240 Вт. Этого достаточно для подключения 16 камер по 15 Вт или 8 мощных PTZ-камер. При использовании Hi-PoE (802.3bt) до 90 Вт на порт — суммарная мощность не должна превышать 240 Вт.
Поддерживает ли коммутатор питание 802.3bt (Hi-PoE) до 90 Вт?
Да, модель поддерживает стандарт 802.3bt (Hi-PoE) и может выдавать до 90 Вт на порт при условии, что суммарная нагрузка не превышает бюджет 240 Вт.
Сколько портов SFP и зачем они нужны?
Коммутатор оснащён 2 портами SFP (1 Гбит/с). Они используются для подключения к магистральной сети, оптическим линиям, а также для организации резервных каналов.
Есть ли встроенная грозозащита?
Да, на каждом порту установлена защита от скачков напряжения до 4 кВ. Это особенно важно для уличных IP-камер и оборудования, работающего на открытом воздухе.
Можно ли управлять коммутатором удалённо?
Да: CLI (через консоль или SSH), Web-интерфейс, Telnet. Все протоколы удалённого доступа поддерживают шифрование (SSH/SSL). Также поддерживается SNMP для мониторинга.
Поддерживает ли коммутатор VLAN и сколько их можно создать?
Да, до 4094 VLAN (802.1Q). Сегментируйте сеть на отделы, гостевой доступ, видеонаблюдение.
Какова коммутационная способность устройства?
40 Гбит/с (коммутационная матрица) и 29,76 млн пакетов/с. Этого достаточно для неблокируемой работы всех портов.
Какие функции безопасности поддерживаются?
ACL (IPv4/IPv6), фильтрация по MAC-адресам, защищённые протоколы управления (SSH, SSL), DHCP Snooping, защита от ARP-атак.
В каких условиях можно эксплуатировать коммутатор?
Температура от -10 до +55 °C, влажность 10–90% без конденсата. Подходит для серверных, технических помещений, складов и уличных шкафов.
Можно ли монтировать коммутатор в стойку?
Да, это стандартный 19-дюймовый корпус высотой 1U. В комплекте идут крепления для установки в стойку.
