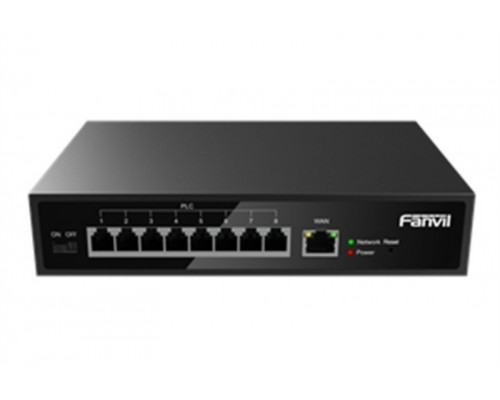

Fanvil PN8 — управляемый PoE-коммутатор с 8 портами 10/100 Мбит/с (PoE) и 2-Wire технологией передачи данных на расстояние до 300 метров. Устройство идеально подходит для организации сетей видеонаблюдения, IP-телефонии и беспроводного доступа в условиях, где стандартная витая пара ограничена 100 метрами. Благодаря питанию по линии 2-Wire и встроенному PoE (суммарный бюджет 60 Вт), коммутатор позволяет подключать удалённые PoE-устройства без прокладки дополнительных кабелей питания.
Высокая производительность и дальность связи
Коммутатор Fanvil PN8 построен на технологии 2-Wire, обеспечивающей передачу данных и питания по двухпроводной линии (например, RJ11, старый телефонный кабель или слаботочка). Реальная дальность связи — до 300 метров при использовании кабеля САТ5е или RVV 2*0.5.
8 портов PoE с бюджетом 60 Вт
- PoE-бюджет 60 Вт на все 8 портов (до 30 Вт на порт по стандарту 802.3af/at).
- Автоматическое управление питанием — защита от перегрузок и короткого замыкания.
- Совместимость с IP-камерами, телефонами, точками доступа — питание и данные по одному кабелю.
2-Wire — передача на 300 м
Технология 2-Wire использует два проводника (например, телефонную пару) для одновременной передачи Ethernet и PoE. Это позволяет подключать устройства там, где прокладка витой пары затруднена (исторические здания, улица, склады). Достаточно любого двухжильного кабеля сечением не менее 0.5 мм².
Управление и функции
Fanvil PN8 — управляемый L2 коммутатор с набором функций для гибкой настройки сети.
Базовое управление
- Web-интерфейс — понятная настройка через браузер.
- CLI через Telnet/SSH — для продвинутых администраторов.
- SNMP v1/v2c — мониторинг и интеграция в системы управления.
Сетевые функции
- VLAN (802.1Q) — изоляция гостевого трафика, видеонаблюдения, телефонии.
- QoS — приоритизация голоса и видео.
- Агрегация каналов (LACP) — до 2 групп.
- IGMP Snooping — оптимизация многоадресного трафика.
- ACL — фильтрация по MAC и IP.
PoE-управление
Мониторинг потребления, приоритизация портов, включение/отключение по расписанию.
Конструкция и условия эксплуатации
Компактный металлический корпус
Размеры 195×130×40 мм, вес 1,5 кг. Предназначен для настольной установки или настенного монтажа (крепление в комплекте). Вентилятор отсутствует — полностью пассивное охлаждение.
Диапазон рабочих температур
- Эксплуатация: от -10°C до +50°C
- Хранение: от -20°C до +70°C
- Влажность: 5–90% (без конденсата)
Пассивное охлаждение и широкий температурный диапазон позволяют устанавливать коммутатор в неотапливаемых помещениях и на улице (в защищённом корпусе).
Комплектация
- Fanvil PN8 — 1 шт.
- Кабель питания — 1 шт.
- Комплект аксессуаров (крепление на стену, винты) — 1 шт.
- Гарантийный талон — 1 шт.
Совместимое оборудование и аксессуары
Для полноценной работы Fanvil PN8 рекомендуется использовать следующее оборудование.
| Тип оборудования | Рекомендуемые модели / спецификации | Примечание |
|---|---|---|
| IP-камеры PoE | Fanvil, Hikvision, Dahua, Uniview — любые с IEEE 802.3af/at | Максимальный бюджет PoE 60 Вт суммарно |
| IP-телефоны PoE | Fanvil X серии, Yealink T серии, Cisco SPA | Потребление обычно 2–5 Вт на аппарат |
| Точки доступа PoE | Ubiquiti, TP-Link EAP, MikroTik cAP | До 30 Вт на порт (802.3at) |
| Кабель 2-Wire | Витая пара САТ5е (одна пара), телефонный кабель 2×0.5, RVV 2×0.5 | Максимальная длина 300 м |
| Удлинители/адаптеры 2-Wire | Fanvil PN8 совместим с любыми пассивными разветвителями RJ45-RJ11 | Для подключения к стандартной витой паре используйте переходник |
Аналоги Fanvil PN8
Если модель недоступна или требуется сравнение, рассмотрите следующие альтернативы.
| Производитель | Модель | Ключевые отличия / сходство |
|---|---|---|
| Fanvil | PN8 (текущая) | 8 портов PoE, 2-Wire до 300 м, бюджет 60 Вт, управляемый |
| TP-Link | TL-SG1005P | 5 портов PoE, 100 м, бюджет 65 Вт, неуправляемый, без 2-Wire |
| MikroTik | RB260GSP | 5 портов PoE, 100 м, бюджет 84 Вт, управляемый, нет 2-Wire |
| PoE-удлинитель | D-Link DPE-301GI | Один порт PoE, удлинение до 200 м по витой паре, без коммутации |
| Ubiquiti | USW-Flex | 5 портов PoE, 100 м, бюджет 45 Вт, управляемый, корпус для улицы |
Рекомендация: Если вам требуется именно 2-Wire для передачи на 300 м, Fanvil PN8 — практически уникальное решение в своём сегменте. Альтернативы обычно либо не поддерживают такую дальность, либо требуют активных удлинителей.
Кому подойдёт Fanvil PN8
Рекомендуется, если вам нужно:
- Подключить 1–8 PoE-устройств на расстоянии до 300 метров.
- Использовать существующую двухпроводную проводку (телефонную, сигнализацию).
- Питать IP-камеры, телефоны или точки доступа по одному кабелю.
- Простое управление сетью (VLAN, QoS, ACL).
- Компактное пассивное устройство для офиса, склада или охраны.
Вероятно, не подойдёт, если:
- Требуется гигабитная скорость (PN8 — 10/100 Мбит/с).
- Необходимо более 8 PoE-портов.
- Расстояние до устройства менее 100 м — можно использовать более дешёвый обычный PoE-коммутатор.
- Нужна агрегация каналов с высокой пропускной способностью.
- Требуется полная L3-маршрутизация (статический RIP не поддерживается).
Технические характеристики
| Модель | Fanvil PN8 |
| Артикул | PN8 |
| Интерфейсы | RJ45, 2-Wire |
| Количество портов | 8 |
| Питание | 100-240B, 54В 1.5А (внешний адаптер) |
| Высота, мм | 40 |
| Глубина, мм | 130 |
| Ширина, мм | 195 |
| Вес, кг | 1,5 |
| Дополнительная информация | Дистанция передачи 300 м (при питании от линии связи), САТ 5е, 24AWG, RVV 2*0.5 |
| Стандарты PoE | IEEE 802.3af/at |
| Бюджет PoE | 60 Вт (максимум 30 Вт на порт) |
| Скорость портов | 10/100 Мбит/с (Fast Ethernet) |
| Метод передачи | Store and Forward |
| Таблица MAC-адресов | 2K |
| VLAN | 802.1Q, до 4K |
| Управление | Web, CLI (Telnet/SSH), SNMP v1/v2c |
| QoS | 4 очереди, приоритеты 802.1p |
| ACL | IPv4/MAC ACL |
| Охлаждение | Пассивное (без вентилятора) |
| Монтаж | Настольный / настенный (крепление в комплекте) |
| Рабочая температура | -10°C ~ +50°C |
| Температура хранения | -20°C ~ +70°C |
| Влажность | 5% ~ 90% (без конденсата) |
| Производитель | Fanvil |
Часто задаваемые вопросы
Какую скорость поддерживает Fanvil PN8?
10/100 Мбит/с (Fast Ethernet) на каждом порту. Этого достаточно для IP-телефонии, видеонаблюдения с разрешением до 5 Мп и точек доступа с нагрузкой до 50-100 Мбит/с.
Как далеко можно передавать данные по 2-Wire?
До 300 метров при использовании кабеля САТ5е (одна пара) или RVV 2×0.5. Дальность зависит от сечения и качества кабеля.
Какой суммарный бюджет PoE?
60 Вт, но не более 30 Вт на один порт. При подключении 8 устройств по 7.5 Вт — всё будет работать. Для мощных камер (20-30 Вт) рекомендуется не нагружать все порты одновременно.
Можно ли использовать обычный Ethernet-кабель?
Да, для подключения в пределах 100 м используйте стандартный RJ45. Для удалённых устройств (100-300 м) используйте 2-Wire режим через соответствующий порт.
Есть ли управление PoE?
Да, через Web интерфейс можно мониторить потребление, перезагружать отдельные порты, устанавливать приоритет питания.
Поддерживается ли VLAN?
Да, 802.1Q VLAN с возможностью назначения портов в разные сети. До 4K активных VLAN.
Как настроить коммутатор?
По умолчанию IP-адрес 192.168.1.1 (или уточнить в документации). Войдите через браузер или CLI. Подробная инструкция на сайте Fanvil.
Коммутатор поддерживает PoE-протоколы 802.3af/at?
Да, автоматически определяет стандартное устройство и подаёт нужное напряжение.
Можно ли питать коммутатор от PoE?
Нет, PN8 требует внешнего блока питания 54В 1.5А, который идёт в комплекте. Коммутатор сам раздаёт PoE, но не питается по нему.
Годен ли для уличной установки?
При размещении в герметичном шкафу — да. Корпус не защищён от воды, поэтому прямое попадание влаги недопустимо. Рабочие температуры позволяют эксплуатацию на улице (с учётом защиты от осадков).
