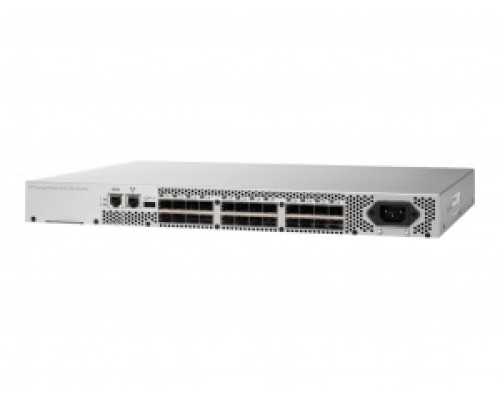

HP StorageWorks 8/8 SAN Switch (AM866A) — компактный управляемый SAN-коммутатор с 8 портами Fibre Channel (8 Гбит/с). Обеспечивает высокоскоростное подключение серверов к системам хранения данных (SAN), поддерживает автоматическое согласование скоростей 2/4/8 Гбит/с, зонирование, аутентификацию CHAP и расширенные функции безопасности. Идеальное решение для построения отказоустойчивой сети хранения в малом и среднем бизнесе, а также в удалённых офисах.
Высокая производительность Fibre Channel
Коммутатор построен на проверенной платформе HP StoreFabric: агрегированная пропускная способность до 64 Гбит/с, неблокируемая архитектура гарантирует полную скорость на каждом порту независимо от нагрузки.
8 портов 8 Гбит/с Fibre Channel
- Автоматическое согласование — поддержка скоростей 2/4/8 Гбит/с на каждом порту.
- Все порты активные — не требуется лицензирование дополнительных портов.
- Поддержка типовой топологии — Fabric, point-to-point, Arbitrated Loop.
Низкая задержка и высокая надёжность
Благодаря аппаратной коммутации на кристалле и буферной памяти задержка составляет менее 0,5 мкс, что критически важно для баз данных и приложений реального времени.
Управление и безопасность SAN
Полный контроль над Fabric, зонированием и аутентификацией, а также удалённый мониторинг по SNMP.
Инструменты управления
- CLI — командная строка для тонкой настройки через консоль или SSH.
- Web-интерфейс — интуитивный мониторинг и конфигурация через браузер.
- SNMP (v1/v2c/v3) — интеграция в системы мониторинга (Zabbix, HP Systems Insight Manager).
- Telnet / SSH — удалённый доступ с шифрованием.
Политики безопасности
- Зонирование (WWN, портовое, смешанное) — изоляция трафика между группами серверов и хранилищ.
- Аутентификация CHAP — защита от несанкционированного подключения устройств.
- Фильтрация по идентификаторам — ограничение доступа на уровне порта и WWN.
Поддержка Fabric OS
Управляющая прошивка на базе Brocade Fabric OS позволяет строить многокоммутаторные SAN-фабрики до 239 коммутаторов.
Дополнительные возможности и протоколы
Агрегация каналов (Trunking)
Объединение до 8 физических портов в один логический канал для увеличения пропускной способности и отказоустойчивости.
In-order delivery
Гарантированный порядок доставки кадров при маршрутизации через несколько коммутаторов.
Поддержка NPIV (N_Port ID Virtualization)
Позволяет подключать виртуальные машины напрямую к SAN через один физический HBA.
Диагностика и мониторинг
Встроенные средства: FC Ping, трассировка, статистика портов, мониторинг производительности.
Совместимое оборудование и аксессуары
Для работы коммутатора необходимы SFP-трансиверы (приобретаются отдельно). Рекомендуется использовать оригинальные или совместимые модули, а также консольный кабель для первоначальной настройки.
| Тип оборудования | Рекомендуемые модели / спецификации | Примечание |
|---|---|---|
| Оптические SFP 8 Гбит/с | HP AJ716B (2 Гбит/с), HP AJ717B (4 Гбит/с), HP AJ718B (8 Гбит/с); совместимые Finisar FTLF8524P3BNL | Максимальное расстояние зависит от типа: до 150 м (OM3) или 10 км (одномод) |
| Медные SFP 8 Гбит/с (Twinax) | HP AJ836B (3 м), AJ837B (5 м); сторонние (FS.com SFP-8G-SR) | До 15 метров, для подключения внутри стойки |
| Консольный кабель | DB9-RJ45 (Cisco style), USB-console с FTDI чипом | Для первоначальной настройки через CLI |
| Патч-корды оптические | LC/LC duplex, OM3/OM4 (мультимод), OS1/OS2 (одномод) | Длина подбирается под топологию |
| Крепления для стойки | Входят в комплект (стандартные 19", 1U) | Дополнительно — направляющие или полки |
Аналоги HP StorageWorks 8/8 SAN Switch (AM866A)
Если модель недоступна или требуется сравнение, рассмотрите следующие альтернативы с близкими характеристиками.
| Производитель | Модель | Ключевые отличия / сходство |
|---|---|---|
| Brocade | Brocade 6505 (8 портов, 8 Гбит/с) | Аналогичный форм-фактор, Fabric OS, поддержка зонирования. Более широкая экосистема. |
| Cisco | Cisco MDS 9148S (8 портов, 8 Гбит/с) | Начальная модель MDS, поддержка VSAN, более высокая цена. |
| QLogic | QLogic 5800V (8 портов, 8 Гбит/с) | Компактный, поддержка NPIV, менее распространён в России. |
| Dell | Dell PowerConnect 8/8 (OEM Brocade) | Аналог Brocade 6505, совместим с системами Dell. |
| IBM | IBM SAN24B-6 (24 порта, 8 Гбит/с) | Больше портов, но дороже. Альтернатива, если нужно расширение. |
Рекомендация: При выборе аналога убедитесь в совместимости с вашими HBA (Emulex, QLogic) и системами хранения (HP 3PAR, Dell EMC, NetApp). Brocade 6505 является прямым OEM-аналогом.
Кому подойдёт HP StorageWorks 8/8 SAN Switch
Рекомендуется, если вам нужно:
- Подключить 2–8 серверов к системам хранения данных по Fibre Channel.
- Получить отказоустойчивую SAN с зонированием и резервированием.
- Простое и надёжное решение от HP с гарантией 5 лет.
- Поддержка виртуализации (VMware vSphere, Microsoft Hyper-V).
- Компактный 1U коммутатор для монтажа в стойку или настольной установки.
Вероятно, не подойдёт, если:
- Вам требуется более 8 портов — рассмотрите модели на 16–24 порта (Brocade 6510, HP StorageWorks 8/24).
- Нужна поддержка 16 Гбит/с — перейдите на Brocade 6505 (16 Гбит/с) или Cisco MDS 9148S.
- Есть только 1 сервер и 1 хранилище — можно использовать прямое подключение HBA, без коммутатора.
- Требуется iSCSI, FCoE — данная модель поддерживает только Fibre Channel.
Конструкция и условия эксплуатации
Металлический корпус, 1U
Размеры (Ш×Г×В) 429×350×42 мм, вес 2,5 кг (без трансиверов). Крепится в стандартную 19-дюймовую стойку (комплект входит). Вентиляторная система охлаждения с низким уровнем шума (35 дБ).
Диапазон рабочих температур
- Эксплуатация: от 0°C до +40°C
- Хранение: от -25°C до +70°C
- Влажность: 10–90% (без конденсата) при работе, до 95% при хранении
Устойчив к перепадам температур, может устанавливаться в серверных и технических помещениях.
Технические характеристики
| Модель | HP StorageWorks 8/8 SAN Switch |
| Артикул | AM866A |
| Тип устройства | SAN-коммутатор (Storage Area Network) |
| Количество портов | 8 портов Fibre Channel (все активные) |
| Скорость передачи данных | 2/4/8 Гбит/с на порт (автосогласование) |
| Максимальная пропускная способность | до 64 Гбит/с (агрегированная) |
| Управление | CLI, Web-интерфейс, SNMP (v1/v2c/v3), Telnet, SSH |
| Питание | Внешний блок питания (100–240 В AC) |
| Габариты (Ш×Г×В) | 429×350×42 мм |
| Вес нетто | 2,5 кг (без трансиверов) |
| Тип установки | Настольный или монтаж в стойку (1U) |
| Интерфейсы | 8 × SFP (трансиверы приобретаются отдельно) |
| Протоколы | Fibre Channel (FC-SW, FC-AL) |
| Поддержка скоростей | Автоматическое согласование 2/4/8 Гбит/с |
| Функции безопасности | Аутентификация CHAP, портовое зонирование, фильтрация WWN |
| Поддержка технологий | Зонирование, NPIV, Trunking, In-order delivery |
| Совместимость | Решения HP StoreFabric, HP 3PAR, VMware vSphere, Microsoft Hyper-V |
| Энергоэффективность | Оптимизация энергопотребления портов |
| Рабочая температура | 0°C до +40°C |
| Относительная влажность | 10% до 90% (без конденсата) |
| Уровень шума | 35 дБ (тихий режим работы) |
| Срок службы | 5 лет (при соблюдении условий эксплуатации) |
| Гарантия | Ограниченная пожизненная гарантия HP |
| Производитель | Hewlett Packard Enterprise (HPE) |
Часто задаваемые вопросы
Какой максимальный бюджет PoE?
Данная модель не поддерживает PoE. Это SAN-коммутатор для Fibre Channel, питание устройств не предусмотрено.
Сколько портов можно использовать одновременно?
Все 8 портов активны без дополнительного лицензирования. Вы можете задействовать их одновременно на полной скорости.
Нужны ли трансиверы в комплекте?
Нет, SFP-трансиверы приобретаются отдельно. Рекомендуем использовать оригинальные HP или совместимые (Finisar, FS.com).
Можно ли объединить несколько коммутаторов в одну Fabric?
Да, поддерживается построение Fabric до 239 коммутаторов через межкоммутаторные линки (ISL).
Поддерживает ли коммутатор NPIV?
Да, NPIV поддерживается, что позволяет виртуальным машинам напрямую обращаться к SAN через один HBA.
Какая операционная система используется?
Коммутатор работает под управлением Brocade Fabric OS (FOS), которая обеспечивает все функции SAN.
Можно ли управлять коммутатором через веб-интерфейс?
Да, доступен Web-интерфейс (по умолчанию включён на порту 80). Также есть CLI и SNMP.
Какие HBA совместимы?
Совместим с любыми Fibre Channel HBA (Emulex, QLogic, Brocade) на скорости 2/4/8 Гбит/с.
Какой уровень шума у устройства?
Уровень шума составляет 35 дБ — это тихий режим, коммутатор можно устанавливать в открытых офисах.
Есть ли поддержка резервирования питания?
Нет, блок питания внешний. Для отказоустойчивости рекомендуется использовать ИБП.
