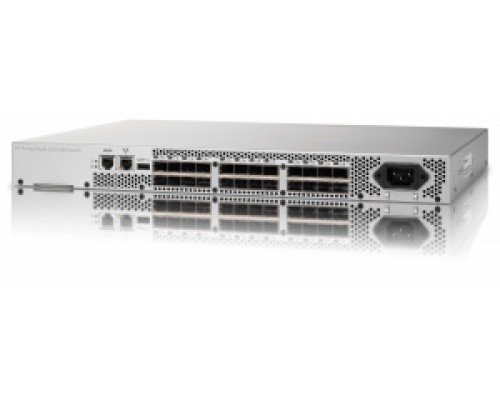

HP 8/24 Base SAN-коммутатор (артикул AM868B) — это Fibre Channel коммутатор уровня SAN с 24 портами (16 активных в базовой конфигурации) и поддержкой скоростей 2/4/8 Гбит/с на порт. Предназначен для построения высокопроизводительных сетей хранения данных в малых и средних дата-центрах. Обеспечивает агрегированную пропускную способность до 128 Гбит/с, поддерживает зонирование, аутентификацию и централизованное управление через CLI, Web и SNMP. Совместим с решениями HP StoreFabric, HP 3PAR и VMware vSphere.
Высокая производительность и надёжность
SAN-коммутатор HP 8/24 построен на проверенной платформе Fibre Channel: агрегированная пропускная способность до 128 Гбит/с, скорость до 8 Гбит/с на порт. Это обеспечивает неблокирующую коммутацию для критичных приложений хранения данных.
24 порта Fibre Channel (16 активных)
- Базовая конфигурация: 16 активных портов 2/4/8 Гбит/с, остальные 8 портов активируются лицензией.
- Автосогласование скорости: каждый порт автоматически определяет скорость подключённого устройства.
- Поддержка SFP+ (совместимые трансиверы) — оптика или медные кабели до 10 км.
Пропускная способность и задержки
Агрегированная пропускная способность 128 Гбит/с при задержках менее 2 мкс на порт — идеально для баз данных, виртуализации и резервного копирования.
Управление и безопасность SAN
Коммутатор предоставляет администратору полный контроль над трафиком Fibre Channel и защитой доступа к LUN.
Инструменты управления
- CLI — классическая командная строка для тонкой настройки.
- Web-интерфейс — интуитивное управление через браузер.
- SNMP — интеграция с системами мониторинга (HP Systems Insight Manager, Nagios).
Политики безопасности
- Зонирование (Soft/Hard) — изоляция трафика между серверами и хранилищами.
- Аутентификация CHAP — защита от несанкционированного доступа.
- Маскировка LUN — ограничение видимости томов для конкретных инициаторов.
Масштабируемость
До 24 портов при активации лицензий. Поддержка стеков Fibre Channel (Fabric) до 56 коммутаторов (в зависимости от топологии).
Дополнительные возможности и протоколы
Поддержка стандартов Fibre Channel
FC-PH, FC-AL, FC-SW-2, FC-GS-3, FCP. Полная совместимость с любыми SAN-средами.
Агрегация каналов (Trunking)
Объединение до 4 портов Fibre Channel в один логический канал для увеличения пропускной способности и отказоустойчивости.
Диагностика и мониторинг
Встроенные средства диагностики: петлевые тесты, статистика портов, мониторинг температуры и напряжения.
Совместимое оборудование и аксессуары
Для полноценной работы HP 8/24 Base рекомендуется использовать сертифицированные компоненты. Ниже приведены основные совместимые позиции.
| Тип оборудования | Рекомендуемые модели / спецификации | Примечание |
|---|---|---|
| Оптические трансиверы SFP+ 8 Гбит/с | HP AJ715B, AJ716B, а также совместимые (Finisar, Brocade, FS.com) | Для подключения к портам FC — до 10 км на одномоде |
| Медные кабели SFP+ (DAC) | HP AJ717A (1 м), AJ718A (3 м), сторонние (10Gtek) | Для прямого соединения на короткие расстояния |
| Лицензии на активацию портов | HP AM868B #0J9 (лицензия на 8 портов) | Активирует оставшиеся 8 портов до полных 24 |
| Кабели питания | C13/C14, 1,8 м (входит в комплект) | Стандартный разъём IEC |
| Крепления для стойки | Входят в комплект (стандартные 19", 1U) | Дополнительно можно заказать удлинённые винты |
Аналоги HP 8/24 Base (AM868B)
Если модель недоступна или требуется сравнение, рассмотрите следующие альтернативы.
| Производитель | Модель | Ключевые отличия / сходство |
|---|---|---|
| HP | HP 8/24 Power Pack (AM868B #0J8) | Те же 24 порта, но с предустановленной лицензией на все порты. Полная совместимость. |
| Brocade | Brocade 6505 (FC 8 Гбит/с, 24 порта) | Аналогичная архитектура, поддержка зонирования и Fabric. Требует адаптацию управления. |
| Cisco | Cisco MDS 9148S (8 Гбит/с, 48 портов) | Более высокая плотность портов, поддержка FC-NVMe, но дороже. |
| Huawei | OceanStor SNS2248 (8 Гбит/с, 24 порта) | Бюджетный аналог с совместимостью с HP 3PAR. Меньше распространён. |
Рекомендация: Для сред с HP StoreFabric и 3PAR оптимален оригинальный HP 8/24. Для универсальных SAN можно рассмотреть Brocade 6505.
Кому подойдёт HP 8/24 Base SAN-коммутатор
Рекомендуется, если вам нужно:
- Построить или расширить сеть хранения данных (SAN) на базе Fibre Channel.
- Подключить до 24 серверов или систем хранения к единой фабрике.
- Обеспечить пропускную способность до 8 Гбит/с на порт для баз данных и виртуализации.
- Управлять зонированием и безопасностью доступа к LUN.
- Интеграция с HP 3PAR и VMware vSphere в существующую инфраструктуру.
Вероятно, не подойдёт, если:
- Вам требуется больше 24 портов — смотрите HP 8/48 или Brocade 6510.
- Нужна поддержка 16 Гбит/с — переходите на серию HP SN3000B.
- Используете только iSCSI — для IP SAN нужны Ethernet-коммутаторы.
- Бюджет ограничен — рассмотрите Huawei SNS2248.
Конструкция и условия эксплуатации
Металлический корпус, 1U
Размеры 432 x 327 x 44 мм, вес 4,5 кг. Крепится в стандартную 19-дюймовую стойку. Вентиляторная система охлаждения с регулировкой скорости.
Диапазон рабочих температур
- Эксплуатация: от 0°C до +40°C
- Хранение: от -25°C до +70°C
- Влажность: 10–85% (без конденсата) при работе, до 95% при хранении
Устойчив к перепадам температур, может устанавливаться в серверных и дата-центрах.
Технические характеристики
| Модель | HP 8/24 Base SAN-коммутатор |
| Артикул | AM868B |
| Тип устройства | SAN-коммутатор (Storage Area Network) |
| Количество портов | 24 порта Fibre Channel (16 активных в базовой конфигурации) |
| Скорость передачи данных | 2/4/8 Гбит/с на порт |
| Максимальная пропускная способность | До 128 Гбит/с (агрегированная) |
| Управление | CLI, Web-интерфейс, SNMP |
| Питание | Внешний блок питания (входит в комплект) |
| Габариты | 432 x 327 x 44 мм (1U) |
| Масштабируемость | Активация дополнительных портов лицензией (до 24) |
| Интеграция с экосистемой | HP StoreFabric, HP 3PAR, VMware vSphere |
| Технологии защиты данных | Зонирование, аутентификация CHAP |
| Энергоэффективность | Управление активными портами, вентиляторы с регулировкой |
| Поддержка стандартов | Fibre Channel Protocol (FCP), FC-PH, FC-SW-2 |
| Комплектация | Адаптер питания, кабель питания, документация |
| Требования к трансиверам | Необходимо приобретать совместимые SFP+ отдельно |
| Производитель | HP (Hewlett Packard) |
Часто задаваемые вопросы
Сколько портов активны сразу после покупки?
В базовой конфигурации активированы 16 портов. Оставшиеся 8 портов становятся доступны после приобретения лицензии (HP AM868B #0J9).
Какие трансиверы нужны для работы?
Требуются SFP+ трансиверы со скоростью 2/4/8 Гбит/с, совместимые с HP (например, AJ715B для многомода, AJ716B для одномода). Можно использовать сторонние, но с проверкой совместимости.
Поддерживает ли коммутатор стекирование?
Физическое стекирование не поддерживается, но коммутатор может быть частью Fabric-фабрики до 56 устройств через стандарт Fibre Channel SW-2.
Можно ли подключить коммутатор к существующей SAN на 16 Гбит/с?
Да, при использовании трансиверов 8 Гбит/с и согласовании скорости с ядром. Если все устройства поддерживают 8 Гбит/с, скорость будет 8 Гбит/с.
Какие системы хранения совместимы с HP 8/24?
Полная совместимость с HP 3PAR (F-class, T-class), HP StoreVirtual, HP P2000. Также поддерживаются EMC, NetApp, Dell SC при правильной настройке зонирования.
Как управлять коммутатором без монитора?
Используйте консольный порт (mini-USB или RJ45) для первоначальной настройки, затем удалённое управление через SSH/Web.
Какова гарантия на коммутатор?
Базовая гарантия HP 1 год (оборудование + техническая поддержка 9x5). Можно расширить до 3 лет.
Поддерживает ли коммутатор NPIV (N_Port ID Virtualization)?
Да, NPIV поддерживается для виртуализации серверов (VMware vSphere, Hyper-V).
В чём разница между HP 8/24 Base и Power Pack?
Power Pack включает лицензию на все 24 порта (без дополнительной платы). Base требует покупки лицензии для активации остальных 8 портов.
Можно ли использовать коммутатор в домашних условиях?
Технически да, но это избыточно и дорого — для домашнего SAN хватит 1-2 портов. Коммутатор рассчитан на дата-центры.
