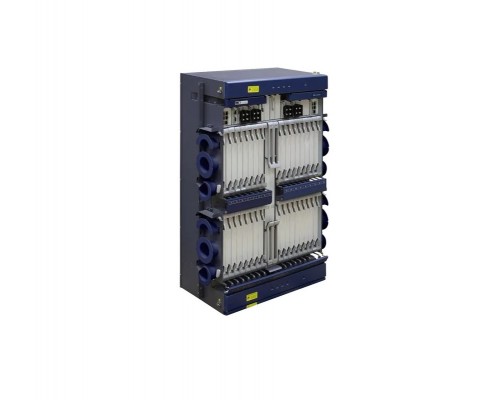

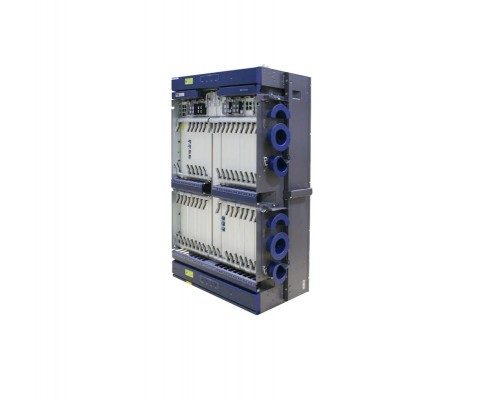

Транспортная платформа Huawei Optix OSN 8800 T32 (артикул TN52AFB_V2-RF) — это флагманская DWDM-система ёмкостью до 32 Тбит/с, предназначенная для магистральных сетей операторов связи и крупных корпоративных инфраструктур. Шасси на 16 слотов поддерживает все современные интерфейсы — от STM-1 до OTU4 и 100GE, обеспечивая передачу на расстояние до 3000 км без регенерации. Полная совместимость с ITU-T G.709, G.694.1 и G.872 гарантирует бесшовную интеграцию в существующие сети.
Сверхвысокая ёмкость и дальность передачи
Платформа OSN 8800 T32 построена на проверенной архитектуре Huawei: общая пропускная способность до 32 Тбит/с, 16 слотов для линейных и клиентских плат. Система поддерживает регенерационные участки до 80 км для сигналов 100G и до 3000 км без регенерации при использовании соответствующих модулей.
16 слотов для гибкой конфигурации
- Скорость передачи: до 32 Тбит/с — до 80 x 100G на одно волокно.
- Поддерживаемые интерфейсы: OTU4, OTU3, OTU2, 100GE, 40GE, 10GE, GE, STM-256/64, STM-16/4/1.
- Технологии WDM: DWDM (плотное мультиплексирование) и CWDM (разрежённое).
- Максимальная дальность: до 3000 км без регенерации для каналов 10G/40G/100G.
Интеллектуальная защита сервисов
- Защита 1+1: аппаратное резервирование для линейных и клиентских плат.
- OSNR и FEC: мониторинг оптического отношения сигнал/шум и прямая коррекция ошибок.
- Автоматическое переключение: при обрыве волокна или деградации сигнала.
Управление и интеграция в сеть
Платформа поддерживает стандартные протоколы управления, что позволяет легко встроить её в существующую систему мониторинга.
Инструменты управления
- SNMP, TL1, CORBA — интеграция с любыми NMS/OSS системами.
- Huawei U2000 / iManager — графический интерфейс для конфигурации и мониторинга.
- CLI и Web (опционально) — для локального доступа.
Поддержка множества сервисов
- Ethernet: 100GE, 40GE, 10GE, GE с поддержкой MEF.
- SDH/SONET: STM-1/4/16/64/256, OC-3/12/48/192/768.
- SAN: Fibre Channel 8G/16G/32G.
Ключевые технологические особенности
Передовое кодирование и коррекция ошибок
FEC (Forward Error Correction) с усилением до 11 дБ позволяет продлить длину регенерационных участков или увеличить количество каналов.
Гибкая архитектура WDM
DWDM с шагом 50 ГГц и 100 ГГц, поддержка ROADM (реконфигурируемые оптические мультиплексоры) для построения кольцевых и ячеистых топологий.
Энергоэффективность и компактность
Потребляемая мощность до 3000 Вт — один из лучших показателей в классе 32 Тбит/с. Размеры 442x497x295 мм, вес до 25 кг, стандартный 19-дюймовый форм-фактор.
Совместимые модули и аксессуары
Для полноценной работы Huawei OSN 8800 T32 рекомендуется использовать сертифицированные компоненты Huawei и сторонних производителей, совместимые со стандартами ITU-T.
| Тип оборудования | Рекомендуемые модели / спецификации | Примечание |
|---|---|---|
| Линейные платы 100G | TN55L04, TN55L08, TN55L16 (с поддержкой 200G/400G) | Скорость до 32 Тбит/с на шасси |
| Клиентские платы 10GE/GE | TN54C01, TN54C02, TN54C04 | Для подключения по 10GE/GE |
| Оптические усилители | Huawei OAU, OBU, OLA (SFP+, XFP, CFP) | Для увеличения дальности и OSNR |
| Мультиплексоры ROADM | WSMD, WSD, WSS (LCoS технология) | Для гибкого управления длинами волн |
| Патч-корды оптические | LC/LC, SC/SC, E2000, 9/125 OS2 | Длина подбирается под топологию |
| Кабели управления и мониторинга | RJ-45 (консоль), USB, Ethernet | Для локального доступа |
Аналоги транспортной платформы Huawei OSN 8800 T32
Если модель недоступна или требуется сравнение, рассмотрите следующие альтернативы с близкими характеристиками.
| Производитель | Модель | Ключевые отличия / сходство |
|---|---|---|
| Huawei | OSN 8800 T64 | 64 слота, до 64 Тбит/с, для сверхкрупных узлов |
| Cisco | NCS 2006 / NCS 2016 | До 6.4 Тбит/с, поддержка OTN/SDH, меньше слотов |
| Nokia | 1830 PSS-8S / PSS-16 | До 8/16 слотов, 100G/400G, похожий функционал |
| Ciena | 6500 (WL5e) | До 32 Тбит/с, 16 слотов, ROADM, конкурент OSN 8800 |
| ZTE | ZXONE 9700 S16 | 16 слотов, 32 Тбит/с, DWDM/OTN, бюджетный аналог |
Рекомендация: При выборе аналога обращайте внимание на количество слотов, ёмкость коммутации и поддержку ROADM. Для операторов с существующей инфраструктурой Huawei предпочтительна OSN 8800 T32.
Кому подойдёт Huawei Optix OSN 8800 T32
Рекомендуется, если вам нужно:
- Построить магистральную DWDM-сеть ёмкостью от 1 Тбит/с до 32 Тбит/с.
- Поддерживать сервисы 100GE/OTU4 на дальность до 3000 км без регенерации.
- Гибко управлять длинами волн с помощью ROADM.
- Интегрировать SDH/SONET и Ethernet в единую оптическую платформу.
- Обеспечить защиту сервисов 1+1 и OSNR/FEC.
Вероятно, не подойдёт, если:
- Требуется ёмкость менее 100 Гбит/с — избыточно и дорого.
- Нужна только SDH/SONET — есть более простые платформы OSN 1500/2500.
- Необходима поддержка медных интерфейсов (GE, 10GE) — нужны дополнительные конвертеры.
- Бюджет ограничен — рассмотрите OSN 1800 или сторонние аналоги.
Конструкция и условия эксплуатации
Металлический корпус, 19-дюймовый
Размеры 442x497x295 мм, вес до 25 кг. Устанавливается в стандартную телекоммуникационную стойку. Охлаждение — принудительное, с горячей заменой вентиляторов.
Диапазон рабочих температур
- Эксплуатация: от -5°C до +50°C
- Относительная влажность: 5–95% без конденсации
- Хранение: от -40°C до +70°C
Подходит для установки в центральных офисах связи, серверных и технических помещениях.
Технические характеристики
| Модель | Huawei Optix OSN 8800 T32 |
| Артикул | TN52AFB_V2-RF |
| Тип платформы | Транспортная DWDM/OTN |
| Скорость передачи | до 32 Тбит/с |
| Количество слотов | 16 |
| Поддерживаемые интерфейсы | OTU4, OTU3, OTU2, 100GE, 40GE, 10GE, GE, STM-256/64, STM-16/4/1 |
| Форм-фактор | 19-дюймовый, 5U |
| Поддержка WDM | DWDM (50/100 ГГц), CWDM |
| Максимальная дальность | до 3000 км без регенерации |
| Потребляемая мощность | до 3000 Вт |
| Температура эксплуатации | от -5°C до +50°C |
| Относительная влажность | 5–95% без конденсации |
| Поддержка защиты | 1+1, OSNR, FEC |
| Управление | SNMP, TL1, CORBA, U2000 |
| Размеры (ВxШxГ) | 442 x 497 x 295 мм |
| Вес | до 25 кг |
| Поддержка сервисов | Ethernet, SAN, SDH/SONET |
| Регенерационные участки (100G) | до 80 км |
| Совместимость | ITU-T G.709, G.694.1, G.872 |
| Производитель | Huawei Technologies Co., Ltd |
Часто задаваемые вопросы
Какие платы совместимы с шасси TN52AFB_V2-RF?
Все линейные и клиентские платы серий TN51, TN52, TN54, TN55, TN57, поддерживающие протоколы OTN/SDH/Ethernet. Рекомендуется использовать оригинальные модули Huawei.
Какова реальная ёмкость при использовании 100G?
До 80 каналов 100G на одно волокно (80x100G = 8 Тбит/с на волокно). При использовании 200G/400G ёмкость возрастает до 32 Тбит/с на шасси.
Можно ли использовать сторонние оптические трансиверы (SFP+, XFP)?
Да, если они соответствуют стандартам ITU-T G.694.1 (DWDM) и совместимы с требованиями Huawei по OSNR и выходной мощности.
Какая максимальная дальность для канала 100GE?
До 3000 км без регенерации при использовании усиления и FEC. Типовая регенерация требуется через 80-120 км (для 100G) — на практике до 80 км без усилителей.
Поддерживает ли платформа ROADM?
Да, с соответствующими платами (WSMD, WSD, WSS) возможно построение кольцевых и ячеистых топологий с удалённой конфигурацией.
Какие протоколы управления доступны?
SNMP v2c/v3, TL1, CORBA, а также фирменные Huawei U2000/iManager. Возможна интеграция с OSS через стандартные интерфейсы.
Какова потребляемая мощность в типовой конфигурации?
Около 2000-2500 Вт при заполнении 8-10 слотов. Максимальная — до 3000 Вт при полной загрузке всеми типами плат.
Можно ли установить шасси в стойку 600x600 мм?
Да, стандартный 19-дюймовый форм-фактор позволяет установку в любые телекоммуникационные стойки с глубиной не менее 500 мм.
Поддерживается ли горячая замена плат?
Да, все линейные и клиентские платы поддерживают hot-swap, что позволяет заменять их без выключения питания.
Какой гарантийный срок предоставляется?
Стандартная гарантия Huawei — 12 месяцев с возможностью продления до 3-5 лет. Для артикула TN52AFB_V2-RF действует базовая гарантия.
