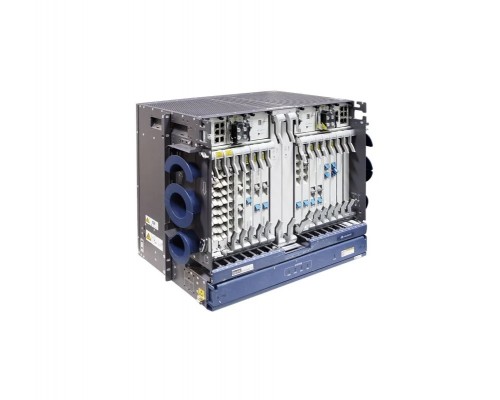

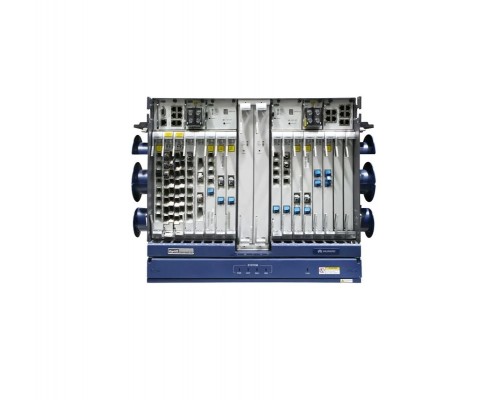

Huawei Optix OSN 8800 T16 (артикул TN1K6AFB_V1-RF) — высокопроизводительная оптическая транспортная платформа, объединяющая технологии WDM, OTN, SDH и Ethernet в едином шасси 16 слотов. Максимальная пропускная способность 16 Тбит/с и поддержка гибкого мультиплексирования позволяют строить магистральные сети операторов связи, а также региональные и городские транспортные сети. Платформа поддерживает передовые механизмы защиты (1+1, SNCP, ODUk SNCP), резервирование питания и управления, а также централизованный мониторинг через SNMP, CLI или Web. Оборудование предназначено для работы в жёстких условиях: от -5°C до +55°C, питание -48V DC.
Высокая производительность и масштабируемость сети
Платформа построена на архитектуре T16: 16 слотов для клиентских и линейных плат, каждый слот поддерживает до 100 Гбит/с. Коммутационная матрица обеспечивает неблокируемую агрегацию до 16 Тбит/с. Благодаря поддержке технологий DWDM и CWDM возможно построение пролётов длиной до сотен километров без регенерации.
16 слотов для плат
- Универсальные слоты — поддерживают установку плат SDH (STM-64), OTN (OTU4), Ethernet (100GBASE-R) и WDM.
- Масштабируемость — при замене плат достигается увеличение пропускной способности без замены шасси.
- Резервирование — установка дублирующих блоков управления и питания для бесперебойной работы.
Поддержка WDM и FEC
Платформа поддерживает плотное и разрежённое мультиплексирование (DWDM/CWDM), а также прямую коррекцию ошибок (FEC) для увеличения дальности передачи и повышения надёжности. Количество оптических каналов ограничено только числом задействованных длин волн.
Управление и защита сети
Комплексные средства управления и защиты делают OSN 8800 T16 надёжной основой транспортной инфраструктуры.
Инструменты управления
- SNMP — интеграция с системами NMS (Huawei U2000, NCE).
- CLI — классическая командная строка (Telnet/SSH).
- Web-интерфейс — удобный графический интерфейс для мониторинга и конфигурации.
Функции защиты
- Защита 1+1 и 1:N — автоматическое переключение на резервный канал при повреждении основного.
- SNCP (Sub-Network Connection Protection) — защита на уровне OTN и SDH.
- Резервирование блоков — блоки управления, питания и вентиляции могут дублироваться.
Поддержка QoS и мониторинг
Поддерживаются приоритезация трафика, контроль полосы пропускания, а также детальная статистика по каждому сервису.
Дополнительные возможности и протоколы
Поддержка OTN (G.709)
Платформа полностью соответствует стандартам OTN: OTU1/2/3/4, включая OTU4 (100 Гбит/с). Возможно прозрачное транспортирование любых клиентских сигналов.
SDH и Ethernet
Одновременная поддержка SDH (STM-1/4/16/64) и Ethernet (10/40/100 Гбит/с) позволяет интегрировать новое и унаследованное оборудование.
MPLS-TP
Дополнительная опция для построения сетей с поддержкой MPLS-TP, что упрощает создание L2/L3 VPN.
Совместимое оборудование и аксессуары
Для полноценной работы Huawei Optix OSN 8800 T16 рекомендуется использовать сертифицированные модули и компоненты. Ниже приведены основные совместимые позиции.
| Тип оборудования | Рекомендуемые модели / спецификации | Примечание |
|---|---|---|
| Оптические трансиверы SFP | Huawei SFP-SX-L, SFP-LX-L (1 Гбит/с), SFP-GE-T (медь) | Для интерфейсов Ethernet / SDH 1 Гбит/с |
| Оптические трансиверы SFP+ | Huawei SFP-10G-SR, SFP-10G-LR (10 Гбит/с) | Для 10G Ethernet и OTU2 |
| Трансиверы XFP | Huawei XFP-STM-64, XFP-10GMM | Для SDH STM-64 и 10G OTN |
| Трансиверы CFP/CFP2 | Huawei CFP-100G-SR10, CFP-100G-LR4 | Для 100G Ethernet / OTU4 |
| Консольный кабель | RJ45-DB9, USB-console (FTDI) | Для первоначальной настройки |
| Патч-корды оптические | LC/LC Simplex, LC/LC Duplex, SC/APC, E2000 | Длина подбирается под топологию |
| Кабели питания -48V DC | Двухжильный медный кабель сечением от 4 мм² | Подключаются к двум вводам питания для резервирования |
Аналоги Huawei Optix OSN 8800 T16
Если модель недоступна или требуется сравнение, рассмотрите следующие альтернативы от Huawei и других производителей с близкими характеристиками.
| Производитель | Модель | Ключевые отличия / сходство |
|---|---|---|
| Huawei | Optix OSN 8800 P16 | Большее количество слотов (16), поддержка более высоких мощностей, но более габаритный корпус. |
| Huawei | Optix OSN 1800 V Pro | Компактная платформа для доступа, меньше пропускная способность, ограниченное количество слотов. |
| Huawei | Optix OSN 9800 U64 | Флагманская платформа с пропускной способностью до 64 Тбит/с, поддержка 400G/800G. |
| Cisco | NCS 2006 / 2016 | Аналогичная оптическая транспортная платформа, поддержка WDM/OTN до 200 Гбит/с, меньше слотов. |
| Nokia (Alcatel-Lucent) | 1830 PSS-16/32 | Полноценная транспортная платформа с поддержкой SDH, OTN, Ethernet, фотонной коммутации. |
| Ciena | 6500 Series (8770 Packet-Optical) | Модульная платформа WDM/OTN до 100/200G, мощные средства управления. |
| ZTE | ZXONE 8700 | Конкурент OSN 8800, поддержка до 16 слотов и 100G на порт, схожие функциональные возможности. |
Рекомендация: При выборе аналога обращайте внимание на количество слотов, поддерживаемую скорость на порт, наличие FEC и защиты. Для операторов с существующей экосистемой Huawei OSN 8800 T16 остаётся оптимальным выбором благодаря совместимости и управлению.
Кому подойдёт Huawei Optix OSN 8800 T16
Рекомендуется, если вам нужно:
- Построить магистральную транспортную сеть с пропускной способностью более 10 Тбит/с.
- Обеспечить одновременную передачу SDH, OTN, Ethernet и WDM в одном шасси.
- Гарантировать высокую надёжность с автоматическим переключением защиты.
- Централизованное управление сетью через NMS/SDN.
- Масштабирование сети за счёт добавления плат без замены платформы.
Вероятно, не подойдёт, если:
- Требуется устройство для локальной сети офиса — избыточно и дорого.
- Достаточно простого L2/L3 коммутатора с оптическими интерфейсами.
- Нужна портативная платформа для полевого использования.
- Бюджет ограничен — альтернативы типа OSN 1800 или Cisco NCS 2000 могут быть дешевле.
- Отсутствует потребность в WDM и OTN.
Конструкция и условия эксплуатации
Металлический корпус, 19"" / 21""
Размеры (ВxШxГ): 442x497x295 мм, вес до 30 кг в полной конфигурации. Крепится в стандартную 19-дюймовую стойку (с опцией установки в 21-дюймовую).
Диапазон рабочих температур
- Эксплуатация: от -5°C до +55°C
- Хранение: от -20°C до +70°C
- Влажность: до 90% (без конденсата) при работе, до 95% при хранении
Устойчив к условиям телекоммуникационных помещений, может устанавливаться в контейнерах и на открытых площадках при наличии климат-контроля.
Технические характеристики
| Тип платформы | Оптическая транспортная система |
| Модель | TN1K6AFB_V1-RF |
| Артикул | TN1K6AFB_V1-RF |
| Поддерживаемые интерфейсы | SDH, OTN, Ethernet |
| Максимальная пропускная способность | 16 Tbit/s |
| Форм-фактор | T16 |
| Поддержка WDM | Да (DWDM/CWDM) |
| Количество слотов для плат | 16 |
| Поддержка защиты данных | Да (1+1, 1:N, SNCP, ODUk SNCP) |
| Поддержка FEC | Да |
| Рабочая температура | -5°C до +55°C |
| Напряжение питания | -48V DC (два ввода) |
| Потребляемая мощность | до 3000 Вт |
| Вес (макс.) | до 30 кг |
| Габариты (ВxШxГ) | 442 мм x 497 мм x 295 мм |
| Поддержка управления | SNMP, CLI, Web |
| Совместимость | Huawei Optix OSN 8800 |
| Производитель | Huawei |
Часто задаваемые вопросы
Для каких задач подходит Huawei Optix OSN 8800 T16?
Платформа предназначена для магистральных и региональных сетей операторов связи, а также для крупных корпоративных сетей, где требуется передача больших объёмов данных с высокой надёжностью и поддержкой технологий WDM, OTN, SDH и Ethernet.
Какова максимальная пропускная способность платформы?
Максимальная пропускная способность составляет 16 Тбит/с, что достигается за счёт использования 16 слотов для плат и поддержки мультиплексирования WDM.
Какие типы интерфейсов поддерживает OSN 8800 T16?
Поддерживаются интерфейсы SDH (STM-1/4/16/64), OTN (OTU1/2/3/4) и Ethernet (10/40/100 Гбит/с), что обеспечивает гибкость при интеграции в существующие сети.
Поддерживает ли платформа защиту данных и резервирование?
Да, реализована защита 1+1, 1:N, кольцевые схемы, поддержка SNCP, ODUk SNCP, а также аппаратное резервирование питания и блоков управления.
Какие методы управления доступны?
Управление возможно через SNMP, CLI, Web-интерфейс, а также через систему Huawei U2000/NCE для централизованного мониторинга и конфигурации.
С какими сетевыми технологиями совместима платформа?
OSN 8800 T16 поддерживает WDM (DWDM/CWDM), OTN, SDH, а также Ethernet и MPLS-TP, что делает её универсальной транспортной платформой.
Каковы условия эксплуатации платформы?
Рабочая температура от -5°C до +55°C, влажность до 90% (без конденсата). Питание -48V DC (два ввода). Подходит для установки в телекоммуникационные стойки 19"" / 21"".
Какова потребляемая мощность и размеры устройства?
Максимальная потребляемая мощность до 3000 Вт, габариты 442x497x295 мм (ВxШxГ). Вес в максимальной конфигурации до 30 кг.
Какие аксессуары необходимы для работы платформы?
Требуются оптические модули SFP, SFP+, XFP, CFP/CFP2 (в зависимости от интерфейсов), патч-корды LC/SC, консольный кабель RJ45-DB9, а также силовые кабели для -48V DC.
Можно ли объединять несколько платформ OSN 8800?
Да, с помощью межблочных соединений (interconnection) и общего управления через NMS можно строить распределённые транспортные сети больших масштабов.
