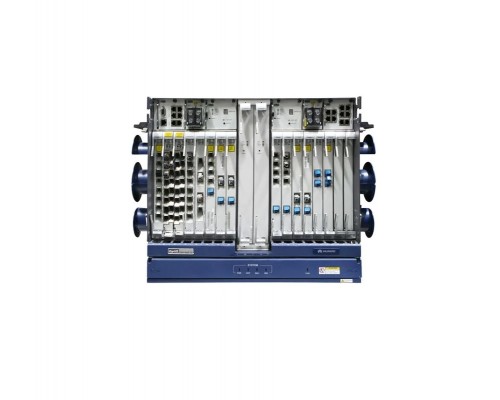

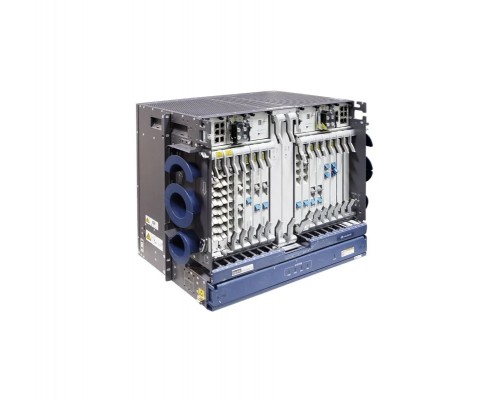

Huawei OptiX OSN 8800 T16 (артикул TN1K6AFB_V2-RF) — мощная транспортная платформа для магистральных сетей связи. Обеспечивает агрегацию и передачу трафика 100G/100GE с общей ёмкостью до 1.6 Тбит/с. Поддерживает все современные оптические интерфейсы: OTU4, OTU3, OTU2, STM-64/256, 10GE LAN, 40GE, 100GE. Платформа предназначена для операторов связи, крупных дата-центров и корпоративных сетей, где требуются высокая надёжность, резервирование и гибкое управление ресурсами DWDM.
Высокая пропускная способность и ёмкость
Платформа OSN 8800 T16 построена на архитектуре клиент-сервер с полной поддержкой WDM. Коммутационная матрица обеспечивает скорость до 1.6 Тбит/с, что достаточно для неблокируемой обработки трафика на всех 16 слотах.
16 слотов для съёмных плат
- Гибкая конфигурация — устанавливайте платы линейных интерфейсов (OTU4/OTU3/OTU2) и клиентские платы (10GE, 40GE, 100GE).
- Поддержка 100G OTU4 — до 16 портов 100G в полной конфигурации.
- Совместимость с ITU-T G.709, G.798, G.872 — стандартные механизмы FEC и защиты.
Резервирование и защита трафика
Поддерживаются схемы 1+1, SNCP и MSP. Резервирование питания и контрольных модулей обеспечивает бесперебойную работу даже при отказе компонентов.
Интерфейсы и управление сетью
Транспортная система поддерживает широкий спектр оптических интерфейсов и управляется через единую платформу NetEngine 5000E либо выделенный контроллер.
Поддерживаемые интерфейсы
- OTU4 (100G) — магистральные каналы.
- OTU3 (40G) — аплинки и региональные соединения.
- OTU2 (10G) — традиционные оптические интерфейсы.
- 10GE LAN / 40GE / 100GE — подключение клиентского оборудования.
- STM-64/256 — совместимость с SDH-сетями.
Управление и мониторинг
- NetEngine 5000E — централизованное управление сетями DWDM.
- Отдельный контроллер — для локального управления платформой.
- Поддержка FEC — повышение помехоустойчивости на длинных линиях.
Архитектура и эксплуатация
Клиент-серверная архитектура
Разделение клиентских и линейных интерфейсов упрощает масштабирование и замену модулей без остановки сервиса.
WDM-мультиплексирование
Полноценная поддержка DWDM для уплотнения множества каналов в одном оптическом волокне.
Защита трафика
SNCP и MSP обеспечивают быстрое переключение при обрывах волокна или отказах оборудования.
Совместимые модули и аксессуары
Для работы Huawei OptiX OSN 8800 T16 используются сертифицированные платы и трансиверы. Ниже приведены основные компоненты.
| Тип оборудования | Рекомендуемые модели / спецификации | Примечание |
|---|---|---|
| Линейная плата OTU4 | TN11LSTGF, TN11LST40, TN11LST80 | 100G, до 80 км |
| Клиентская плата 100GE | TN11C100G, TN11C40G, TN11C10G | Для подключения роутеров/коммутаторов |
| Оптические трансиверы | QSFP28 100G LR4/ER4, SFP28 25G, SFP+ 10G | Совместимость с платами Huawei |
| Патч-корды оптические | LC/LC duplex OS2, E2000 | Для соединения плат и кроссов |
| Крепления в стойку | Входят в комплект (19", высота 10U) | Дополнительно — направляющие и кабель-менеджмент |
Аналоги Huawei OptiX OSN 8800 T16
Если платформа недоступна или нужно сравнение, рассмотрите альтернативы с близкими характеристиками.
| Производитель | Модель | Ключевые отличия / сходство |
|---|---|---|
| Cisco | NCS 2006 / NCS 2015 | Аналогичная ёмкость, поддержка 100G, WDM, но другая экосистема управления. |
| Nokia | 1830 PSS-16x | 16 слотов, 100G OTU4, SNCP, совместимость с G.709. |
| ZTE | ZXONE 8700 | До 1.6 Тбит/с, поддержка 100G/400G, аналогичный функционал защиты. |
| Infinera | DTN-X XTC-3 | Более высокая ёмкость (до 10 Тбит/с), но выше цена. |
| Ciena | 6500 Packet-Optical Platform | Гибкая архитектура, 100G/400G, WDM, L0-L3. |
Рекомендация: При выборе аналога обращайте внимание на совместимость с существующей системой управления (EMS/NMS) и требования к дальности связи (EDFA/Raman). Для сетей операторов часто рекомендуют Nokia 1830 PSS или Cisco NCS 2006.
Кому подойдёт Huawei OptiX OSN 8800 T16
Рекомендуется, если вам нужно:
- Построить магистральную DWDM-сеть с каналами 100G.
- Обеспечить резервирование 1+1, SNCP на уровне оптических каналов.
- Интегрировать 10GE/40GE/100GE клиентские интерфейсы.
- Централизованное управление через NetEngine 5000E.
- Высокая плотность портов в компактном корпусе 10U.
Вероятно, не подойдёт, если:
- Требуется ёмкость менее 100 Гбит/с — избыточно и дорого.
- Нет потребности в WDM или защите SNCP.
- Нужны интерфейсы 400G (OSN 8800 T16 не поддерживает 400G).
- Бюджет ограничен — рассмотрите ZTE ZXONE 8700 или Huawei OSN 1800.
Конструкция и условия эксплуатации
Металлический корпус, 10U
Размеры 442?497?310 мм, вес до 25 кг. Монтируется в стандартную 19-дюймовую стойку. Предусмотрено резервирование блоков питания и вентиляторов.
Диапазон рабочих температур
- Эксплуатация: от -5°C до +45°C
- Хранение: от -40°C до +70°C
- Влажность: 5–95% без конденсата при работе, до 95% при хранении
Устойчив к перепадам температур, может устанавливаться в технических помещениях, ЦОД и на узлах связи.
Технические характеристики
| Тип | Транспортная система |
| Скорость передачи | 100 Гбит/с (OTU4) |
| Количество слотов | 16 |
| Поддерживаемые интерфейсы | OTU4, OTU3, OTU2, STM-64/256, 10GE LAN, 40GE, 100GE |
| Максимальная емкость | 1.6 Тбит/с |
| Архитектура | клиент-сервер |
| Поддержка WDM | да |
| Форм-фактор | стандартная стойка 19", 10U |
| Управление | NetEngine 5000E или отдельный контроллер |
| Поддержка FEC | да |
| Тип модулей | съемные платы |
| Потребляемая мощность | до 3000 Вт |
| Температура эксплуатации | от -5°C до +45°C |
| Влажность эксплуатации | от 5% до 95% |
| Габариты (В x Ш x Г) | 442 x 497 x 310 мм |
| Вес | до 25 кг |
| Резервирование питания | да (1+1) |
| Поддержка защиты | 1+1, SNCP, MSP |
| Совместимость | ITU-T G.709, G.798, G.872 |
Часто задаваемые вопросы
Для каких задач используется Huawei OSN 8800 T16?
Платформа предназначена для магистральных DWDM-сетей операторов связи, крупных корпоративных сетей и дата-центров, где требуется агрегация каналов 100G с защитой SNCP/MSP.
Какова максимальная ёмкость коммутационной матрицы?
До 1.6 Тбит/с. Это позволяет задействовать все 16 слотов для плат 100G OTU4.
Поддерживает ли платформа 400G интерфейсы?
Нет, OSN 8800 T16 поддерживает только 100G (OTU4) и ниже. Для 400G используйте OSN 8800 T32 или OSN 9800.
Какие схемы защиты доступны?
1+1 линейная защита, SNCP (Subnetwork Connection Protection) и MSP (Multiplex Section Protection). Время переключения менее 50 мс.
Можно ли управлять системой удалённо?
Да, через NetEngine 5000E или отдельный контроллер по протоколам SNMP, CLI, NETCONF.
Какие оптические трансиверы совместимы?
Используются QSFP28 100G LR4/ER4, SFP28 25G, SFP+ 10G. Рекомендуется оборудование Huawei или проверенных совместимых брендов.
Какова потребляемая мощность платформы?
До 3000 Вт в зависимости от конфигурации (количество плат и трансиверов).
В каких условиях можно эксплуатировать OSN 8800 T16?
Температура от -5 до +45 °C, влажность 5–95% без конденсата. Подходит для серверных и ЦОД.
Поддерживает ли платформа FEC?
Да, FEC (Forward Error Correction) поддерживается на линейных интерфейсах OTU4 для увеличения дальности передачи.
Сколько весит полностью укомплектованная система?
Максимальный вес с платами — до 25 кг. Рекомендуется установка в стойку с усиленными направляющими.
