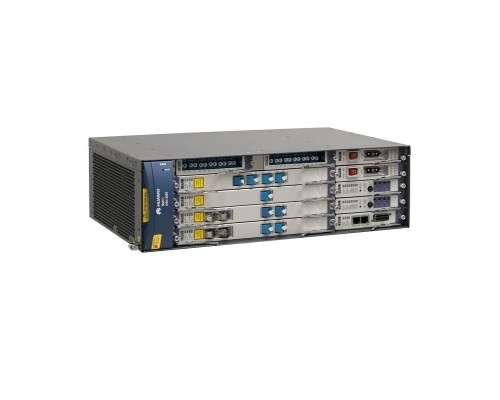

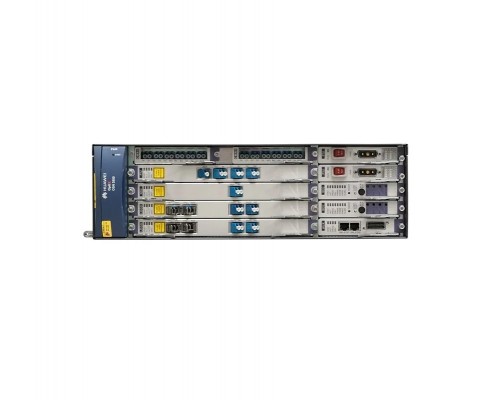

Транспондер Huawei OptiX OSN 3800 100G DP-QPSK/16QAM C-band 2000км 2xQSFP28 1xSFP+ 1U TN2K1CASE_V2-RF (артикул TN2K1CASE_V2-RF) — высокопроизводительный DWDM-транспондер для магистральных и региональных оптических сетей. Обеспечивает передачу 100-гигабитных сигналов на расстояние до 2000 км с использованием форматов модуляции DP-QPSK и DP-16QAM. Оснащён двумя клиентскими портами QSFP28 и одним служебным SFP+, полностью совместим со стандартами OpenROADM и OpenZR+. Идеальное решение для операторов связи, дата-центров и крупных корпоративных сетей, требующих надёжной и масштабируемой транспортной инфраструктуры.
Высокая скорость и дальность без компромиссов
Транспондер построен на современной DSP-платформе, поддерживающей адаптивную модуляцию. В зависимости от протяжённости линии и качества оптического тракта автоматически или вручную выбирается DP-QPSK (максимальная дальность до 2000 км) или DP-16QAM (увеличение пропускной способности на коротких линиях).
Ключевые параметры передачи
- Скорость линии: 100 Гбит/с на длину волны.
- Рабочий диапазон: C-band (1530–1565 нм) с шагом 50/100 ГГц.
- Поддержка FEC: SD-FEC и HFEC для коррекции ошибок без снижения пропускной способности.
- Задержка: менее 5 мкс (собственная задержка транспондера).
Интерфейсы и подключение
- 2 x QSFP28 — клиентские порты 100 Гбит/с (100GBASE-LR4/ER4, SR4).
- 1 x SFP+ — служебный порт 10 Гбит/с для мониторинга, DCN или резервирования.
- Линейный интерфейс: один разъём LC Duplex для подключения к DWDM-мультиплексору.
Управление, мониторинг и открытые стандарты
Транспондер полностью соответствует концепции открытых оптических сетей (OpenROADM, OpenZR+), что обеспечивает бесшовную интеграцию с оборудованием сторонних вендоров.
Способы управления
- NETCONF/YANG — программное управление через SDN-контроллеры.
- CLI — командная строка через консоль или SSH.
- SNMP v2/v3 — мониторинг и интеграция в существующие системы.
Встроенные функции мониторинга
- Оптическая мощность на входе/выходе, OSNR, частота ошибок (BER/FEC).
- Температура и напряжение питания лазеров.
- Журнал событий и аварий.
OTN, защита и отказоустойчивость
Устройство поддерживает полный стек OTN (ODU0/1/2/2e/3/4) с возможностью маппинга любых клиентских сигналов в OTU4. Реализованы механизмы защиты:
- 1+1 (MSP/SNCP) — аппаратное резервирование линейного тракта.
- ODUk защита — переключение на уровне оптического канала за время менее 50 мс.
- Резервирование клиентских портов (возможность настройки active/standby).
Совместимое оборудование и аксессуары
Для корректной работы транспондера рекомендуется использовать сертифицированные оптические модули и компоненты. Ниже приведен перечень совместимых позиций.
| Тип оборудования | Рекомендуемые модели / спецификации | Примечание |
|---|---|---|
| Клиентские QSFP28 модули | Huawei QSFP28-100G-LR4, QSFP28-100G-ER4, совместимые сторонние (Finisar, Intel, FS.com) | Для подключения клиентского оборудования на расстоянии до 40 км |
| Служебный SFP+ модуль | Huawei SFP-10G-LR, SFP-10G-SR, совместимые аналоги (Cisco SFP-10G-SR, MikroTik) | Используется для канала управления или резервирования |
| DWDM-мультиплексор/демультиплексор | Huawei OptiX OSN 1800/3800/8800, сторонние DWDM-шасси (Cisco NCS, Ciena 6500) | Транспондер устанавливается как plug-in модуль в совместимое шасси |
| Оптические усилители EDFA | Huawei OAU-101, OAU-201, третьесторонние DWDM EDFA (в диапазоне C-band) | Для компенсации потерь на линии при передаче свыше 80 км |
| Компенсаторы дисперсии | DCM модули для C-band (только при использовании DP-QPSK на длинных линиях) | Не требуются при использовании DP-16QAM на коротких линиях |
| Консольный кабель | DB9-RJ45, USB-console (FTDI чип) | Для первоначальной настройки через CLI |
Аналоги транспондера Huawei OptiX OSN 3800 100G
Если модель TN2K1CASE_V2-RF недоступна или требуется сравнение, рассмотрите следующие альтернативы с близкими характеристиками.
| Производитель | Модель | Ключевые отличия / сходство |
|---|---|---|
| Huawei | TN2K1CASE_V2 (без RF) | Базовая версия без расширенной коррекции ошибок. Поддерживает только DP-QPSK. |
| Huawei | TN2K1CASE_V2-FC | Аналогичный функционал, но с поддержкой FlexO и OTUC2 для более гибкого маппинга. |
| Cisco | NCS 2000 100G-CFP2-AC | 100G CFP2 транспондер для NCS шасси, DP-QPSK/16QAM, но выше энергопотребление (80 Вт). |
| Ciena | WaveLogic Ai Nano | Программируемый транспондер 100–400G, поддержка OpenZR+, задержка до 6 мкс. |
| ZTE | ZXMP M721 100G | Аналог для шасси ZTE, DP-QPSK/16QAM, 2xQSFP28, дальность до 2000 км. |
| ADVA | FSP 150WG-100 | 100G транспондер с поддержкой OpenZR+ и OTN, более компактный, но до 1000 км. |
| Transmode (Infinera) | TM-100G | Устаревшая модель, только DP-QPSK, без поддержки 16QAM и OpenROADM. |
Рекомендация: При выборе аналога обращайте внимание на поддержку форматов модуляции, совместимость с шасси и стандартами OpenROADM/OpenZR+. Для новых сетей оптимальным выбором остаётся TN2K1CASE_V2-RF благодаря лучшей комбинации дальности и гибкости.
Кому подойдёт Huawei OptiX OSN 3800 100G
Рекомендуется, если вам нужно:
- Организовать магистральный DWDM-канал 100 Гбит/с на расстояние до 2000 км.
- Поддержка OpenROADM и OpenZR+ для мультивендорной сети.
- Гибкое переключение между DP-QPSK и DP-16QAM в зависимости от качества линии.
- Полноценная OTN-иерархия с защитой 1+1.
- Низкое энергопотребление (60 Вт) и компактный форм-фактор 1U.
Вероятно, не подойдёт, если:
- Требуется передача на расстояние более 2000 км — нужен усилитель с рамановским усилением.
- Необходима поддержка L-band — данная модель работает только в C-диапазоне.
- Планируется использовать только DP-16QAM на сверхкоротких линиях — можно рассмотреть более дешёвые транспондеры.
- Требуется встроенный мультиплексор/демультиплексор — нужны отдельные DWDM-модули.
Конструкция и условия эксплуатации
Plug-in модуль для шасси 1U
Транспондер выполнен в виде сменного модуля для установки в шасси Huawei OptiX OSN 3800 или совместимые корзины. Габариты 1U (44.45 мм), ширина 19". Вес 2,5 кг.
Условия окружающей среды
- Рабочая температура: от -5°C до +55°C.
- Температура хранения: от -20°C до +70°C.
- Влажность: 5% – 95% (без конденсации).
- Потребляемая мощность: 60 Вт (типовая).
Устройство предназначено для установки в телекоммуникационных шкафах с контролируемым климатом или в серверных помещениях.
Технические характеристики
| Модель | Huawei OptiX OSN 3800 100G DP-QPSK/16QAM C-band 2000км 2xQSFP28 1xSFP+ 1U |
| Артикул | TN2K1CASE_V2-RF |
| Тип устройства | Транспондер |
| Скорость передачи данных | 100 Гбит/с |
| Поддерживаемые форматы модуляции | DP-QPSK, DP-16QAM |
| Длина волны | C-диапазон (1530–1565 нм) |
| Максимальная дальность передачи | до 2000 км (DP-QPSK) |
| Интерфейсы | 2x QSFP28 (100GE), 1x SFP+ (10GE) |
| Поддержка FEC | Да (SD-FEC, HFEC) |
| Потребляемая мощность | 60 Вт |
| Рабочая температура | от -5°C до +55°C |
| Габариты | 1U (44.45 мм x 482.6 мм x 350 мм) |
| Вес | 2,5 кг |
| Совместимость | OpenROADM, OpenZR+ |
| Управление | NETCONF/YANG, CLI, SNMP |
| Поддержка OTN | Да (ODU0/1/2/2e/3/4, OTU4) |
| Задержка | менее 5 мкс |
| Поддержка защиты | 1+1 (MSP/SNCP), ODUk |
| Встроенный мониторинг | Да (оптическая мощность, OSNR, BER) |
| Поддержка L-band | Нет |
| Тип корпуса | Plug-in модуль |
Часто задаваемые вопросы
Для каких задач используется транспондер Huawei OptiX OSN 3800 100G?
Предназначен для высокоскоростной передачи данных на дальние расстояния (до 2000 км) в магистральных и региональных DWDM-сетях операторов связи, дата-центров и крупных корпоративных сетей.
Какие форматы модуляции поддерживает устройство?
Поддерживаются DP-QPSK (для максимальной дальности) и DP-16QAM (для увеличения пропускной способности на коротких линиях). Переключение форматов без смены оборудования.
Какова максимальная дальность передачи сигнала?
До 2000 км при использовании модуляции DP-QPSK и усиления EDFA. Для DP-16QAM дальность составляет до 500 км в зависимости от качества оптического тракта.
Какие интерфейсы присутствуют на транспондере?
Два порта QSFP28 (100 Гбит/с каждый) для подключения клиентского оборудования и один порт SFP+ (10 Гбит/с) для служебного трафика или мониторинга.
Как осуществляется управление транспондером?
Поддерживаются NETCONF/YANG, CLI через консоль или SSH, SNMP v2/v3. Также возможна интеграция с SDN-контроллерами.
Совместим ли транспондер с открытыми стандартами?
Да, устройство соответствует спецификациям OpenROADM и OpenZR+, что обеспечивает interoperability с оборудованием других вендоров.
Поддерживает ли транспондер технологию OTN?
Да, полная поддержка OTN (ODU0/1/2/2e/3/4) с возможностью маппинга клиентских сигналов в OTU4.
Какие механизмы защиты реализованы?
Поддерживается защита 1+1 по схеме MSP/SNCP, а также защита ODUk для обеспечения отказоустойчивости на уровне оптического канала.
Какова задержка при передаче сигнала?
Собственная задержка транспондера составляет менее 5 микросекунд (без учёта задержки в оптическом волокне).
Каковы условия эксплуатации устройства?
Рабочая температура от -5°C до +55°C, относительная влажность 5–95% без конденсации. Монтируется в стандартную 19-дюймовую стойку, высота 1U.
