Huawei OptiX OSN 3800 (TN2K1CASE_V1-RF) — мультисервисная транспортная платформа операторского класса, объединяющая технологии OTN, SDH и Ethernet в одном шасси. Предназначена для построения магистральных и городских сетей связи с поддержкой скоростей до 100 Гбит/с. Оснащена 16 слотами для линейных и сервисных плат, обеспечивает гибкое агрегирование, кросс-коммутацию и защиту трафика. Соответствие стандартам ITU-T G.709, G.798, G.872 и встроенные механизмы безопасности (AES-256) делают её надежной основой для сетей 4G/5G, корпоративных VPN и услуг высокой пропускной способности.
Высокая производительность и масштабируемость
Платформа OSN 3800 обеспечивает неблокируемую коммутацию для сервисов OTN, SDH и Ethernet. Архитектура с раздельными плоскостями управления и передачи гарантирует стабильность работы даже при максимальной загрузке.
16 слотов для сервисных плат
- Гибкая конфигурация — одновременная установка плат OTN (до 100G), SDH (STM-1/4/16/64) и Ethernet (GE/10GE/40GE/100GE).
- Ёмкость коммутации — до 1.6 Тбит/с в полнодуплексном режиме за счёт использования передовых ASIC.
- Поддержка технологий агрегации — MPLS-TP, GFP, VCAT, LCAS для эффективного использования полосы пропускания.
Скорость передачи до 100 Гбит/с
Благодаря оптическим интерфейсам 100G OTN (CFormFactor) платформа поддерживает передачу трафика на расстояние до 80 км без регенерации. Возможно дальнейшее увеличение дальности с помощью усилителей и компенсаторов дисперсии.
Мультисервисная поддержка и гибкость
OSN 3800 одновременно обрабатывает трафик различных поколений — от TDM до пакетных технологий.
Поддерживаемые сервисы
- E-Line — точка-точка с гарантированной пропускной способностью.
- E-LAN — многоточечные соединения для корпоративных сетей.
- E-Tree — иерархические соединения (hub-and-spoke).
Технологии инкапсуляции и адаптации
- GFP (Generic Framing Procedure) — инкапсуляция Ethernet в SDH/OTN.
- VCAT/LCAS — виртуальная конкатенация и динамическое изменение полосы пропускания без прерывания сервиса.
- MPLS-TP — транспортный профиль MPLS для создания защищённых LSP.
Управление и безопасность сети
Устройство поддерживает стандартные протоколы управления и расширенные средства защиты данных.
Инструменты управления
- SNMP v2/v3 — интеграция с системами NMS (например, Huawei iManager U2000).
- CLI — командная строка для локального и удалённого конфигурирования.
- Web-интерфейс — графическая панель для мониторинга и настройки.
Защита данных
- Шифрование AES-256 для пользовательского трафика и служебных каналов.
- ACL (Access Control Lists) — фильтрация по IP, MAC, портам.
- Резервирование 1+1 для блоков питания и управления.
Надёжность и резервирование
Платформа построена с учётом требований операторской надёжности (99.999% uptime).
Отказоустойчивая архитектура
- Горячая замена плат (plug-and-play).
- Резервирование 1+1 для двух блоков питания (AC/DC) и двух модулей управления.
- Схемы защиты трафика: SNCP, MSP, LSP 1+1.
Условия эксплуатации
- Рабочая температура: от -5°C до +45°C.
- Относительная влажность: 5–95% (без конденсата).
- Энергопотребление: 800 Вт (типовое).
Совместимое оборудование и аксессуары
Для полноценной работы Huawei OptiX OSN 3800 рекомендуется использовать сертифицированные модули и компоненты.
| Тип оборудования | Рекомендуемые модели / спецификации | Примечание |
|---|---|---|
| Линейные платы OTN (до 100G) | TN11NDF, TN12NDF, TN13NDF (100G CFormFactor) | До 80 км без регенерации |
| Мультисервисные платы SDH/Ethernet | TN12XTE, TN11ASD, TN12PRI | Поддержка STM-1/4/16/64, GE, 10GE |
| Оптические модули SFP+/SFP28/QSFP28 | Huawei SFP-10G-LR, QSFP28-100G-LR4, совместимые Finisar, FS.com | Для интерфейсов 10G/25G/100G |
| Патч-корды и пигтейлы | LC/LC duplex SM (G.652), SC/APC | Длина подбирается под топологию сети |
| Кабели управления и консоли | RS-232 (DB9-RJ45), USB-C консоль | Для первоначальной настройки через CLI |
| Крепления для стойки | Входят в комплект (19", 5U) | Дополнительно направляющие и полки |
Аналоги Huawei OptiX OSN 3800
Если платформа недоступна или требуется сравнение, рассмотрите следующие альтернативы с близкими характеристиками.
| Производитель | Модель | Ключевые отличия / сходство |
|---|---|---|
| Huawei | OptiX OSN 9800 | Более высокая ёмкость (до 800G на слот), поддержка SDN, для крупных магистралей. |
| Nokia | 1830 PSS-16 | 16 слотов, до 200G на канал, поддержка OTN/SDH/Packet, конкурирующее решение. |
| Cisco | NCS 2006 | 6 слотов, до 200G, акцент на пакетные технологии, меньше портов SDH. |
| ZTE | ZXONE 8700 | Емкость до 3.2 Тбит/с, поддержка 100G/200G, встроенный MPLS-TP, бюджетный аналог. |
| Ciena | 6500 | Модульная платформа, до 200G на слот, софт-определяемая сеть (SDN). |
| ADVA | FSP 3000 | Специализация на DWDM/OTN, до 200G, меньше слотов (8), но компактнее. |
Рекомендация: При выборе аналога обращайте внимание на поддерживаемые технологии (MPLS-TP, VCAT/LCAS), количество слотов и максимальную скорость. Для сетей доступа и агрегации также подойдут модели ZTE ZXONE 8700 или Nokia 1830 PSS.
Кому подойдёт Huawei OptiX OSN 3800
Рекомендуется, если вам нужно:
- Строить магистральные сети операторов связи (Core+Metro).
- Объединять разнородный трафик (TDM, Ethernet, OTN) в одной платформе.
- Обеспечить передачу 100G на расстояние до 80 км.
- Использовать резервирование 1+1 для критичных сервисов.
- Внедрить MPLS-TP для защищённых каналов.
Вероятно, не подойдёт, если:
- Вам нужно 1–2 порта для предприятия — избыточно и дорого.
- Достаточно простого L2/L3 свитча без OTN/SDH.
- Не требуется передача 100G и TDM-интерфейсы.
- Бюджет ограничен — рассмотрите ZTE ZXONE 8700 или ADVA FSP 3000.
Конструкция и условия эксплуатации

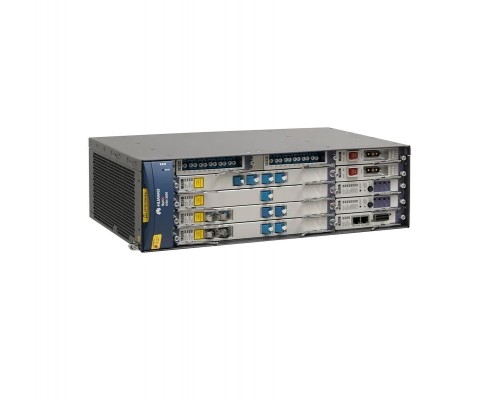

Металлический корпус, 19 дюймов, 5U
Размеры 442×220×400 мм, вес 15 кг. Крепится в стандартную 19-дюймовую стойку. Передняя панель с индикаторами статуса и консольным портом. Вентиляция принудительная (с возможностью горячей замены вентиляторов).
Диапазон рабочих температур
- Эксплуатация: от -5°C до +45°C
- Хранение: от -20°C до +70°C
- Влажность: 5–95% (без конденсата) при работе, до 95% при хранении
Устойчив к перепадам температур и может устанавливаться в серверных, на узлах связи и в контейнерах.
Технические характеристики
| Модель | Huawei OptiX OSN 3800 (TN2K1CASE_V1-RF) |
| Артикул | TN2K1CASE_V1-RF |
| Тип | Мультисервисная транспортная платформа |
| Поддерживаемые интерфейсы | Ethernet, SDH, OTN |
| Скорость передачи данных | до 100 Гбит/с |
| Количество слотов | 16 |
| Поддержка технологий | MPLS-TP, GFP, VCAT, LCAS |
| Уровень энергопотребления | 800 Вт |
| Рабочая температура | от -5°C до +45°C |
| Габариты (Ш×Г×В) | 442 мм × 220 мм × 400 мм |
| Вес | 15 кг |
| Поддержка управления | SNMP, CLI, Web-интерфейс |
| Резервирование | 1+1 для питания и управления |
| Совместимость | ITU-T G.709, G.798, G.872 |
| Защита данных | AES-256 |
| Максимальное расстояние передачи | 80 км без регенерации (для 100G) |
| Поддержка сервисов | E-Line, E-LAN, E-Tree |
| Форм-фактор | 19-дюймовый, 5U |
| Коммутационная способность | до 1.6 Тбит/с (полный дуплекс) |
| Типы оптических интерфейсов | 100GBASE-LR4, 10GBASE-LR, STM-64 и др. |
| Схемы защиты | SNCP, MSP, LSP 1+1 |
| Производитель | Huawei |
Часто задаваемые вопросы
Для каких сетей предназначена Huawei OptiX OSN 3800?
Для магистральных и городских сетей операторов связи, крупных предприятий, дата-центров. Поддерживает одновременную передачу трафика SDH, OTN и Ethernet.
Какие максимальные скорости поддерживаются?
До 100 Гбит/с на порт (OTN). Коммутационная способность шасси до 1.6 Тбит/с в полном дуплексе.
Сколько слотов для плат в шасси?
16 слотов. Можно комбинировать платы OTN, SDH и Ethernet в любых пропорциях.
Поддерживает ли платформа резервирование?
Да: резервирование 1+1 для блоков питания, модулей управления и оптических интерфейсов (SNCP, MSP, LSP).
Какие технологии агрегации применяются?
MPLS-TP (транспортный профиль MPLS), GFP (инкапсуляция), VCAT/LCAS (виртуальная конкатенация и автоматическое изменение полосы).
Как осуществляется управление платформой?
Через CLI (консоль/SSH), Web-интерфейс, SNMP v2/v3. Поддерживается интеграция с Huawei iManager U2000.
На какое расстояние можно передавать 100G без регенерации?
Типовое расстояние — до 80 км. При использовании усилителей и компенсаторов дисперсии дальность увеличивается.
Какие сервисы E-Line, E-LAN, E-Tree поддерживаются?
Все три типа. Платформа предоставляет точка-точка (E-Line), многоточечные соединения (E-LAN) и иерархические (E-Tree).
Какие меры безопасности реализованы?
Шифрование данных AES-256, ACL фильтрация, защита от DoS-атак, аутентификация по RADIUS/TACACS+.
Каковы условия эксплуатации по температуре и влажности?
Рабочая температура от -5°C до +45°C, влажность 5–95% без конденсата. Энергопотребление — 800 Вт.
