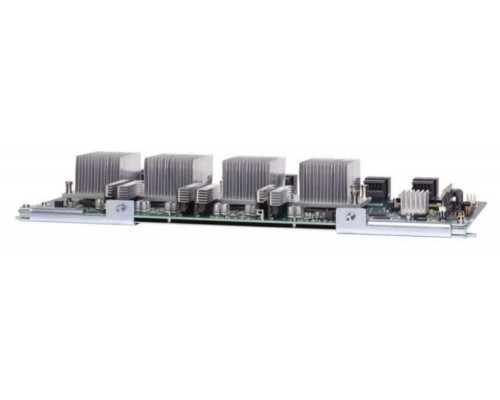

Модуль фабрики коммутации Extreme Networks BlackDiamond X8 (48032) — это высокопроизводительный фабричный модуль для шасси Extreme BlackDiamond® X8, обеспечивающий пропускную способность 2,56 Тбит/с. Модуль используется для построения масштабируемой, отказоустойчивой коммутационной фабрики, объединяющей все линейные карты в шасси. Поддерживает резервирование по схеме N+1, горячую замену и полное резервирование питания. Предназначен для ядра сетей дата-центров, провайдеров и крупных корпоративных сетей, где критичны максимальная производительность и доступность.
Производительность и архитектура фабрики
Модуль 48032 является фабричным элементом (fabric module) шасси BlackDiamond X8, обеспечивая неблокируемую коммутацию с общей пропускной способностью 2,56 Тбит/с. Низкая задержка (менее 2 мкс) и поддержка различных размеров фреймов до 9216 байт (Jumbo) делают его идеальным решением для сред с большими объёмами трафика и требовательных к задержкам приложений.
Резервирование и бесперебойность
- Горячая замена — модуль можно заменять без выключения шасси.
- Резервирование N+1 — установка нескольких фабричных модулей для обеспечения бесперебойной работы.
- Поддержка планов обновления ПО без простоя (ISSU).
Управление качеством обслуживания (QoS)
Модуль поддерживает аппаратную классификацию трафика, приоритетные очереди (до 8 на порт) и политики управления пропускной способностью, что позволяет гарантировать SLA для голоса, видео и других критичных приложений.
Совместимость и интеграция
Модуль 48032 предназначен исключительно для шасси Extreme Networks BlackDiamond X8. Требует наличия модулей управления (MSM) и линейных карт, поддерживающих фабрику 2.56 Тбит/с. Рекомендуется устанавливать парные модули для обеспечения полной избыточности.
| Тип оборудования | Рекомендуемые модели / спецификации | Примечание |
|---|---|---|
| Шасси | Extreme BlackDiamond X8 | Модуль устанавливается в слоты фабрики (Fabric slots) |
| Модули управления | MSM-8, MSM-4 (с зависимостью от версии шасси) | Обеспечивают управление и контроль фабрики |
| Линейные карты | G48X, G48P, X10G, X40G и другие, совместимые с фабрикой 2.56 Тбит/с | Все карты серии X8 совместимы |
| Оптические трансиверы | Extreme Networks или совместимые SFP+/SFP28/QSFP+ | Зависят от установленных линейных карт |
| Блоки питания | Серия PSU для BlackDiamond X8 (AC/DC) | Рекомендуется резервирование N+1 |
Аналоги модуля фабрики Extreme 48032
Для шасси BlackDiamond X8 доступны два варианта фабричных модулей: 2.56 Тбит/с (48032) и более производительный 5.12 Тбит/с (48033). Аналоги от других вендоров представлены модулями для схожих платформ.
| Производитель | Модель / аналог | Ключевые отличия / сходство |
|---|---|---|
| Extreme | BlackDiamond X8 Fabric 5.12Tbps (48033) | Вдвое выше пропускная способность, обратная совместимость с шасси X8 |
| Cisco | Nexus 7000 M1-Series (для N7K-M148GS-11L и др.) | Аналогичное использование: фабричный модуль для шасси Nexus. Другая архитектура. |
| Juniper | EX9200 / MPC для MX Series | Высокопроизводительные шасси с независимыми фабриками, разная скорость. |
| Huawei | CE12800 / CE16800 Fabric Module | Пропускная способность от 2.56 Тбит/с и выше, схожая концепция. |
| Dell | PowerSwitch Z9332F (встроенная фабрика) | Отличается форм-фактором, но аналогичная производительность. |
Рекомендация: Для новых проектов на шасси X8 рассмотрите модуль 48033 (5.12 Тбит/с) для большей масштабируемости. При модернизации существующих систем модуль 48032 обеспечивает экономичное наращивание производительности.
Кому подойдёт модуль Extreme 48032
Рекомендуется, если:
- У вас установлено шасси Extreme BlackDiamond X8 и требуется увеличить пропускную способность фабрики.
- Необходимо резервирование фабричных модулей для обеспечения отказоустойчивости ядра сети.
- Работаете с трафиком с жесткими требованиями к задержке и джиттеру (HD видео, финансовые транзакции).
- Планируете миграцию на более высокие скорости (40/100 Гбит/с) с сохранением существующих карт.
- Цените доказанную надёжность Extreme Networks в дата-центрах.
Вероятно, не подойдёт, если:
- У вас нет шасси BlackDiamond X8 — модуль не может работать в других платформах.
- Вам достаточно производительности 1.28 Тбит/с (используйте 48031).
- Вы строите сеть небольшого офиса — модуль и шасси избыточны.
- Требуются порты 40/100 Гбит/с на самом модуле — фабричные модули не имеют клиентских портов.
Конструкция и условия эксплуатации
Форм-фактор и установка
Модуль выполнен в форм-факторе, соответствующем слотам фабрики шасси BlackDiamond X8. Устанавливается в специальные слоты на задней панели шасси. Передняя панель содержит индикаторы состояния и порты для подключения консоли (RS-232).
Условия эксплуатации
- Рабочая температура: от 0°C до +40°C
- Температура хранения: от -40°C до +70°C
- Влажность: 5–90% (без конденсата)
- Уровень шума: активное охлаждение (вентиляторы), соответствует требованиям для серверных помещений
Технические характеристики
| Производитель | Extreme Networks |
| Артикул | 48032 |
| Тип устройства | Модуль фабрики коммутации |
| Совместимые шасси | BlackDiamond X8 |
| Полная пропускная способность фабрики (на модуль) | 2.56 Тбит/с (полный дуплекс) |
| Количество портов на модуль | 0 – фабричные порты соединения с линейными картами (без клиентских интерфейсов) |
| Поддержка Jumbo-фреймов | Да, до 9216 байт |
| Задержка коммутации | < 2 мкс (типичная) |
| Агрегация каналов | Поддерживается на уровне линейных карт (LACP) |
| Горячая замена | Да |
| Охлаждение | Встроенные вентиляторы, направление потока спереди назад / сзади назад (в зависимости от конфигурации шасси) |
| Объём памяти на модуле | Не применимо (будет использоваться память модулей управления) |
| Питание | Через шасси (резервированное) |
| Максимальное энергопотребление | менее 100 Вт |
| Размеры (В х Ш х Г) | 18 x 100 x 220 мм (приблизительно, зависит от слота) |
| Вес | ~0.7 кг |
| Рабочая температура | 0°C – 40°C |
| Температура хранения | -40°C – 70°C |
| Относительная влажность (рабочая) | 5–90% без конденсата |
| Сертификаты | UL, CE, FCC Class A, VCCI, ICES-003, NEBS Level 3 (опционально) |
Часто задаваемые вопросы
Для чего нужен фабричный модуль в шасси BlackDiamond X8?
Фабричный модуль объединяет все линейные карты в единую коммутационную матрицу. Он отвечает за передачу фреймов между портами и обеспечивает неблокирующее соединение с полной скоростью.
Можно ли использовать модуль 48032 с модулем управления MSM-4?
Да, совместимость обеспечена со всеми модулями управления серии MSM для BlackDiamond X8. Однако для максимальной производительности рекомендуется MSM-8.
Сколько фабричных модулей можно установить в шасси?
BlackDiamond X8 поддерживает до 8 фабричных слотов. Для резервирования обычно устанавливают 2 модуля (N+1) или все 8 для максимальной пропускной способности.
Какую пропускную способность я получу при использовании двух модулей 48032?
Общая пропускная способность фабрики будет 5.12 Тбит/с (полный дуплекс) при установке двух модулей. Фабрика автоматически балансирует нагрузку.
Поддерживает ли модуль стекирование?
Нет, данная серия не использует физическое стекирование, но встроенная архитектура шасси обеспечивает виртуальное объединение всех карт в единое устройство.
Нужно ли обновлять ПО при добавлении модуля?
Да, рекомендуется обновить прошивку модулей управления до последней стабильной версии, поддерживающей модули 48032.
Можно ли заменить модуль без выключения шасси?
Да, модуль полностью поддерживает hot swap (горячую замену) при условии, что в системе остаются другие фабричные модули, обеспечивающие связность.
Какие гарантии предоставляет производитель?
Стандартная гарантия на модуль составляет 1 год, расширенная — до 3-х или 5 лет (зависит от условий покупки).
Чем отличается модуль 48032 от 48031?
48031 имеет пропускную способность 1.28 Тбит/с, а 48032 — 2.56 Тбит/с. Также может отличаться версия поддержки Jumbo-фреймов.
Где можно узнать совместимость с конкретными линейными картами?
Актуальные матрицы совместимости опубликованы на портале Extreme Networks Support. Все карты с интерфейсами до 40G совместимы с этим модулем.
