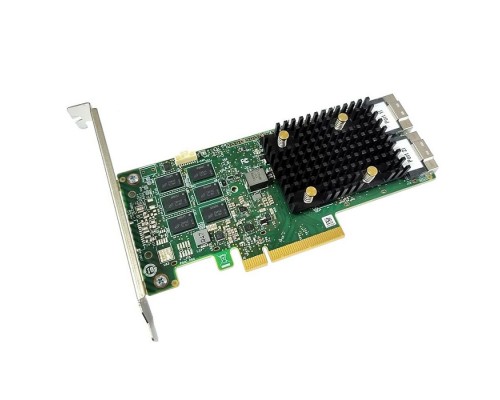

HPE MR416i-p Gen11 (P47777-B21) — высокопроизводительный RAID-контроллер с 8 ГБ кэш-памяти, интерфейсом PCIe 4.0 x16 и поддержкой HPE Smart Array. Разработан для серверов HPE Gen11, обеспечивает аппаратное ускорение RAID 0, 1, 5, 6, 10 и защиту данных от сбоев дисков. Модель с индексом «p» оснащена защищённым кэшем (power-protected) — при внезапном отключении питания данные сохраняются на NAND Flash. Идеальное решение для критичных баз данных, виртуализации и высоконагруженных хранилищ.
Высокая производительность и защита данных
Контроллер построен на платформе BROADCOM SAS3816 с 16 линиями PCIe 4.0 (пропускная способность до 32 ГТ/с). 8 ГБ кэш-памяти DDR4 с защитой от сбоев питания обеспечивают низкую задержку и высокую пропускную способность при записи.
8 ГБ защищённого кэша (Power Protected)
- Технология HPE SmartRAID — кэш автоматически сбрасывается на NAND Flash при аварийном отключении питания.
- Нет необходимости в батарее — система не требует замены батарей и не имеет ограниченного срока службы.
- До 1,2 млн IOPS в случайных операциях чтения/записи (4K блоки).
Интерфейсы накопителей
- 2 внутренних порта mini-SAS HD (SFF-8643) — каждый до 4 линий SAS/SATA.
- Поддержка до 16 накопителей SAS/SATA (через expander или прямое подключение).
- Совместимость с NVMe через опциональные адаптеры (не входит в комплект).
Управление и безопасность хранилища
Контроллер поддерживает полный набор функций HPE Smart Array для мониторинга, настройки и защиты данных.
Инструменты управления
- HPE Smart Storage Administrator (SSA) — утилита для настройки RAID, обновления прошивки.
- HPE Intelligent Provisioning — встроенное средство для развёртывания сервера.
- CLI (ssacli, ssascripting) — автоматизация через командную строку.
- RESTful API (Redfish) — управление из современных систем оркестрации.
Политики безопасности
- Secure Boot — проверка цифровой подписи прошивки при запуске.
- Поддержка SPDM (Security Protocol and Data Model) — идентификация и аутентификация устройств PCIe.
- Шифрование дисков (SED) — с поддержкой HPE Smart Array Encryption.
Гибкие уровни RAID
RAID 0, 1, 5, 6, 10, 50, 60 — выбирайте оптимальное соотношение производительности и избыточности.
Дополнительные возможности
HPE SmartRAID
Интеллектуальное управление кэшем: автоматическая миграция данных на NAND при сбое питания, поддержка больших очередей команд (NCQ).
Поддержка SSD и HDD
Работа с SATA/SAS-дисками любых производителей, SSD-кеширование (FastPath) для горячих данных.
Online Capacity Expansion (OCE)
Расширение логических томов без остановки системы и без потери данных.
Совместимое оборудование и аксессуары
Для полноценной работы контроллера HPE MR416i-p Gen11 рекомендуется использовать сертифицированные компоненты HPE и сторонних производителей.
| Тип оборудования | Рекомендуемые модели / спецификации | Примечание |
|---|---|---|
| Серверы HPE Gen11 | ProLiant DL360 Gen11 (P51930-B21), ProLiant DL380 Gen11 (P52562-B21), ProLiant ML350 Gen11 (P53565-B21) | Требуется свободный слот PCIe x16 |
| Кабель mini-SAS HD (SFF-8643) | HPE 4x SAS Cable Kit (P17886-B21) | Длина 0.6–1.0 м, зависит от конфигурации |
| Накопители SAS/SATA | HPE 2.5" SAS 12G (P07919-B21), HPE 2.5" SATA 6G (P04497-B21), HPE 480GB SATA (872477-B21) | Поддержка до 16 накопителей |
| Опциональный модуль кэша | Не требуется — кэш 8 ГБ встроенный | Дополнительные модули не предусмотрены |
| NVMe-адаптеры (опционально) | HPE SN1100E (P12965-B21) | Требуется отдельная лицензия HPE SmartRAID |
Аналоги HPE MR416i-p Gen11 (P47777-B21)
Если модель недоступна или требуется сравнение, рассмотрите альтернативы с похожими характеристиками.
| Производитель | Модель | Ключевые отличия / сходство |
|---|---|---|
| HPE | P47780-B21 | MR408i-p Gen11 — 8 портов (2x SFF-8643), 4 ГБ кэша, младший брат MR416i-p |
| HPE | P47779-B21 | MR416i-a Gen11 — аналогичный 16i, но без защищённого кэша (без «p») — требуется батарея |
| BROADCOM (oem) | 05-50077-01 | Аппаратная основа HPE MR416i-p, 8 ГБ кэша, защита CacheVault. Аналогичная производительность. |
| Dell | 0X4TTX | 8 ГБ кэша, SAS4.0, защита CacheVault. Для серверов Dell PowerEdge. |
| Lenovo | 4Y37A09722 | 16 портов, 8 ГБ кэша, защита Flash. Совместим с серверами Lenovo. |
Рекомендация: Если вам не нужна защита кэша, можно выбрать P47779-B21 (дешевле). Для проектов с максимальной надёжностью выбирайте P47777-B21 — он не требует батареи и не боится отключений питания.
Кому подойдёт HPE MR416i-p Gen11
Рекомендуется, если вам нужно:
- Аппаратный RAID 5/6/10 для серверов HPE Gen11.
- Защита кэша без батарей (Power Protected).
- Высокая производительность для SQL, Exchange, виртуализации (VMware/Hyper-V).
- 16 линий PCIe 4.0 для максимальной пропускной способности.
- Поддержка SED-шифрования без потери производительности.
Вероятно, не подойдёт, если:
- Вам нужно всего 2–4 диска без избыточности — дешевле использовать встроенный контроллер HPE.
- Вы используете серверы других вендоров (Dell, Lenovo) — потребуется OEM-версия.
- Требуется более 16 дисков напрямую (тогда нужен MR416i-p с expander или внешний контроллер).
- Бюджет ограничен — можно рассмотреть P47780-B21 (8 портов) или BROADCOM 9560-8i.
Конструкция и условия эксплуатации
Форм-фактор: плата расширения PCIe x16
Размеры 167,6*68,9*12,2 мм (без скобки). Вес около 180 г. Пассивное охлаждение (радиатор), температура внутри сервера до 60°C.
Диапазон рабочих температур
- Эксплуатация: от 0°C до +55°C (с воздушным потоком 200 LFM).
- Хранение: от -40°C до +70°C.
- Влажность: 10–90% (без конденсата) при работе, до 95% при хранении.
Устойчив к перепадам температур, предназначен для установки в серверные стойки.
Технические характеристики
| Модель контроллера | HPE MR416i-p Gen11 |
| Артикул | P47777-B21 |
| Интерфейс подключения | PCIe x16 (PCIe 4.0) |
| Пропускная способность PCIe | 16 линий (Lanes) |
| Кэш-память | 8 ГБ (DDR4, Power Protected) |
| Тип продукта | Плагин-контроллер хранилища |
| Поддержка стандарта | PCI SPDM (Security Protocol and Data Model) |
| Поколение аппаратной платформы | Gen11 |
| Форм-фактор | Плата расширения |
| Назначение | Контроллер хранилища |
| Поддержка технологий HPE | Smart Array, HPE Integrated RAID, HPE SmartRAID |
| Количество внутренних портов | 2 x mini-SAS HD (SFF-8643) |
| Поддерживаемые накопители | SAS (12 Гбит/с), SATA (6 Гбит/с) |
| Максимальное количество дисков | 16 (через expander или прямое подключение) |
| Уровни RAID | 0, 1, 5, 6, 10, 50, 60 |
| Размер логического тома (Max LUN) | 64 ТБ |
| Поддержка HPE SmartRAID | Да |
| Шифрование дисков (SED) | Да (через HPE Encryption Manager) |
| Online Capacity Expansion (OCE) | Да |
| Производитель чипсета | BROADCOM SAS3816 |
| Управление | HPE SSA, CLI, Redfish API, Intelligent Provisioning |
| Размеры (Д*Ш*В) | 167,6*68,9*12,2 мм |
| Вес нетто | 180 г |
| Охлаждение | Пассивное (радиатор) |
| Гарантия | 3 года (расширяется до 5 лет) |
Часто задаваемые вопросы
Что означает буква «p» в названии MR416i-p?
«p» — Power Protected (защищённый кэш). В контроллере установлена NAND Flash, куда при внезапном отключении питания переносятся данные из DRAM. Не требует батареи.
Сколько дисков можно подключить напрямую без expander?
Один порт mini-SAS HD поддерживает до 4 линий SAS/SATA. При подключении двух кабелей — до 8 дисков. Для 16 дисков требуется SAS expander (встроенный в бэкплейн сервера).
Поддерживает ли контроллер NVMe?
Да, через опциональный адаптер HPE SN1100E и лицензию HPE SmartRAID. Однако нативная поддержка NVMe — только на материнской плате (через CPU).
Какие уровни RAID рекомендуется использовать для СУБД?
Для баз данных оптимальны RAID 10 (высокая производительность и отказоустойчивость) или RAID 6 (максимальная надёжность, но немного меньшая скорость записи).
Можно ли установить контроллер в сервер HPE Gen10?
Официально поддерживается только платформа Gen11 (ProLiant DL360/DL380 Gen11). На Gen10 потребуется обновление прошивки и может быть ограничена функциональность SPDM.
Как проверить состояние защищённого кэша?
Через HPE Smart Storage Administrator или командой «ssacli ctrl all show status». При правильной работе кэш отображается как «OK, Power Protected».
Какую пропускную способность обеспечивает PCIe 4.0 x16?
Теоретическая пропускная способность одной линии PCIe 4.0 — около 2 ГБ/с. 16 линий дают до 32 ГБ/с в дуплексном режиме.
Входит ли в комплект поставки кабель для дисков?
Нет, кабель mini-SAS HD (SFF-8643) приобретается отдельно. Рекомендуется использовать HPE Cable Kit (P17886-B21).
Какая гарантия на контроллер?
Стандартная гарантия HPE — 3 года с возможностью продления до 5 лет (HPE Support Plus).
Чем отличается MR416i-p от MR416i-a?
MR416i-a (P47779-B21) не имеет защищённого кэша — данные при сбое питания теряются. Требуется опциональная батарея HPE SmartRAID Battery (P47778-B21).
