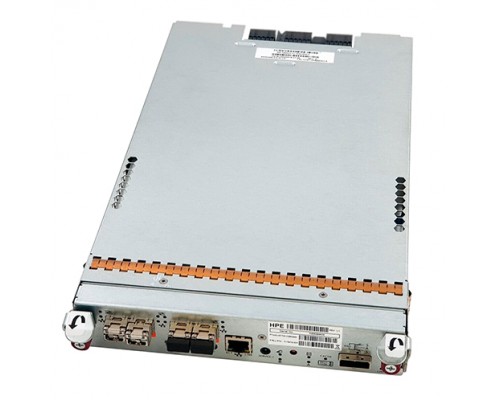

Контроллер HP MSA 2040 SAN 8/16Gb FC 4 порта (арт. 717870-001) — оригинальный модуль управления для систем хранения HP MSA 2040 SAN. Оснащён четырьмя портами Fibre Channel 8/16 Гбит/с, обеспечивает высокоскоростное подключение к SAN и отказоустойчивость. Предназначен для установки в шасси MSA 2040 и позволяет наращивать производительность СХД в корпоративных средах среднего и малого бизнеса.
Высокая производительность и надёжность
Контроллер построен на архитектуре HP MSA 2040 с использованием ASIC-ускорителей. 4 порта Fibre Channel 8/16 Гбит/с обеспечивают совокупную пропускную способность до 64 Гбит/с (полный дуплекс). Поддержка автоматического согласования скорости 8/16 Гбит/с гарантирует совместимость с любым FC-оборудованием.
4 порта Fibre Channel 8/16 Гбит/с
- Скорость порта: 8/16 Гбит/с с автоопределением.
- Типы портов: универсальные (F_Port, FL_Port, E_Port) — для подключения к коммутаторам и целевым устройствам.
- Поддержка NPIV — виртуализация подключений для сред с высокой плотностью виртуальных машин.
Совместимость с MSA 2040 SAN
Контроллер разработан специально для семейства HP MSA 2040. Устанавливается в свободный отсек шасси, поддерживает горячую замену и дублирование для отказоустойчивых конфигураций.
Управление и безопасность SAN
Контроллер предоставляет полный набор функций для администрирования и защиты данных в сети хранения.
Инструменты управления
- HP MSA Web Interface — интуитивное управление через браузер.
- CLI (Command Line Interface) — скриптовая настройка и мониторинг.
- SSH/HTTPS — защищённый удалённый доступ.
- SNMP — интеграция с системами мониторинга (Nagios, Zabbix).
Политики безопасности
- Аутентификация и права доступа — ролевая модель (admin, user).
- Зонирование FC — изоляция трафика между серверами и LUN-ами.
- Шифрование данных (опционально) — поддержка дисков с шифрованием HP Secure Encryption.
Гибкая конфигурация LUN
До 512 LUN на контроллер, маскирование LUN по WWN, поддержка RAID 0,1,5,6,10,50,60 — полный контроль над размещением данных.
Дополнительные возможности и протоколы
Поддержка многопутевого доступа (ALUA)
Симметричный и асимметричный доступ к томам — оптимальное распределение нагрузки и отказоустойчивость при подключении к двум контроллерам.
Снапшоты и клонирование
Создание мгновенных копий томов для резервного копирования и тестовых сред без остановки работы приложений.
Репликация (требуется лицензия)
Асинхронная репликация между MSA 2040 для удалённого восстановления (DR).
Горячая замена и дублирование
Контроллер поддерживает работу в режиме active/passive или active/active с автоматическим переключением при сбое.
Совместимое оборудование и аксессуары
Для полноценной работы контроллера HP MSA 2040 717870-001 рекомендуется использовать оригинальные компоненты HP и сертифицированные оптические модули.
| Тип оборудования | Рекомендуемые модели / спецификации | Примечание |
|---|---|---|
| Система хранения | HP MSA 2040 SAN (шасси с дисковыми полками) | Только для MSA 2040, не совместим с MSA 2050 или другими моделями |
| Оптические модули SFP+ (FC 8/16 Гбит/с) | HP 8Gb SFP+ SW, HP 16Gb SFP+ SW/LW, совместимые (Finisar, Brocade) | Для подключения к FC-коммутаторам, дальность от 300 м до 10 км |
| Кабели Fibre Channel | OM3/OM4 мультимодовый (LC-LC) для 8/16 Гбит/с | До 150 м при 16 Гбит/с с OM4 |
| FC-коммутаторы (SAN) | Brocade G610, G620, Cisco MDS 9148S | Обеспечивают соединение с серверами и другими СХД |
| Аксессуары | Консольный кабель mini-USB (для первоначальной настройки) | Входит в комплект поставки шасси |
Аналоги контроллера HP MSA 2040 FC 4-port
Если модель 717870-001 недоступна или требуется сравнение с альтернативными контроллерами для MSA 2040 и других систем хранения.
| Производитель | Модель | Ключевые отличия / сходство |
|---|---|---|
| HP | MSA 2040 FC 4-port (стандартный) | Базовая версия, 4 порта 8 Гбит/с, без апгрейда до 16 Гбит/с. Артикул 717870-001 является 16-гигабитным вариантом. |
| HP | MSA 2040 FC/10G iSCSI Combo | Два порта FC 16 Гбит/с и два порта 10GbE — для сред со смешанным подключением. |
| Dell | Dell EMC SCv3020 (контроллер) | Аналог для стоек Dell, 4 порта FC 16 Гбит/с, поддержка iSCSI. Более дорогой сегмент. |
| NetApp | NetApp FAS2750 (контроллер FC) | 4 порта FC 16 Гбит/с, универсальная СХД для NAS/SAN. Существенно выше цена. |
| Lenovo | Lenovo Storage S2200 (контроллер FC) | Бюджетный вариант, 4 порта 8 Гбит/с, меньше функций управления. |
| Huawei | Huawei 5300 V3 (контроллер FC) | 4 порта 16 Гбит/с, поддержка SSD-кеширования, активно внедряется в России. |
Рекомендация: При выборе аналога обращайте внимание на скорость портов (8/16 Гбит/с), количество портов и совместимость с существующей SAN-инфраструктурой. Для большинства сред HP MSA 2040 с оригинальным контроллером 717870-001 является оптимальным по соотношению цена/производительность.
Кому подойдёт контроллер HP MSA 2040 717870-001
Рекомендуется, если вам нужно:
- Модернизировать или починить СХД HP MSA 2040 SAN.
- Увеличить количество FC-портов до 4 (16 Гбит/с).
- Обеспечить отказоустойчивость — дублирование контроллеров.
- Получить управление LUN, снапшотами и репликацией в корпоративной среде.
- Поддерживать существующую инфраструктуру HP с гарантией совместимости.
Вероятно, не подойдёт, если:
- Вы используете другие СХД (не MSA 2040) — физически не подходит.
- Достаточно 2 портов FC — базовая модель имеет 2 порта.
- Нужна поддержка iSCSI/NFS — выберите контроллер с комбинированными портами.
- Вы приобретаете новую СХД и рассматриваете альтернативы (NetApp, Dell).
Конструкция и условия эксплуатации
Форм-фактор и установка
Контроллер выполнен в виде съёмного модуля высотой 1U, устанавливается в шасси HP MSA 2040. Горячая замена (hot-plug) позволяет заменять контроллер без выключения системы. Разъёмы портов FC и управляющий порт Ethernet расположены на передней панели.
Диапазон рабочих температур
- Эксплуатация: от +5°C до +40°C
- Хранение: от -20°C до +70°C
- Влажность: 10–90% (без конденсата) при работе
Контроллер рассчитан на работу в серверных помещениях с контролируемым климатом.
Технические характеристики
| Модель | HP MSA 2040 FC 4-port Controller (арт. 717870-001) |
| Тип устройства | Контроллер системы хранения |
| Производитель | HP (Hewlett Packard Enterprise) |
| Количество портов | 4 порта Fibre Channel |
| Скорость портов | 8/16 Гбит/с (автоопределение) |
| Тип портов | F_Port, FL_Port, E_Port (универсальные) |
| Совместимость | Системы хранения HP MSA 2040 SAN |
| Протоколы | Fibre Channel (FC-PH, FC-FS, FC-AL-2), SCSI-3 FCP, iFCP |
| Поддержка NPIV | Да |
| Агрегация портов (Trunking) | Да (по протоколу HP) |
| Управление | Web (HTTPS), CLI (SSH), SNMP |
| Функции безопасности | Зонирование WWN, маскирование LUN, аутентификация |
| Дополнительные возможности | Снапшоты, клонирование, репликация (лицензия) |
| RAID-уровни | 0, 1, 5, 6, 10, 50, 60 |
| Максимальное количество LUN | 512 (на контроллер) |
| Гарантия | HP Standard Warranty (зависит от поставки), возможна расширенная |
| Размеры (Ш?Г?В) | 347?274?40 мм (стандартный 1U) |
| Вес нетто | 2100 г |
| Размеры упаковки (Ш?Г?В) | 450?350?90 мм |
| Установка | Горячая замена, в шасси MSA 2040 |
| Диапазон температур при эксплуатации | от +5°C до +40°C |
| Диапазон температур при хранении | от -20°C до +70°C |
| Относительная влажность при эксплуатации | 10–90% |
| Относительная влажность при хранении | 5–95% |
| Страна производства | США / Китай (в зависимости от партии) |
| Артикул | 717870-001 |
Часто задаваемые вопросы
Подходит ли этот контроллер для MSA 2050 или MSA 1040?
Нет. Модель 717870-001 предназначена только для систем хранения HP MSA 2040 SAN. Для других серий MSA используются другие контроллеры (например, MSA 2050 имеет артикулы с пометкой “2050”).
Можно ли использовать контроллер с одним портом (остальные не подключать)?
Да, каждый порт работает независимо. Вы можете задействовать только необходимое количество портов. Однако для отказоустойчивости рекомендуется подключать как минимум два порта к разным FC-коммутаторам.
Какие SFP+ модули нужны для работы?
Требуются оптические модули SFP+ Fibre Channel 8/16 Гбит/с. Рекомендуется использовать оригинальные HP (артикулы: JG841A, JG842A) или совместимые с HP MSA. Модули не входят в комплект поставки контроллера.
Поддерживает ли контроллер репликацию данных?
Да, асинхронная репликация между MSA 2040 поддерживается, но требуется приобретение лицензии HP MSA Replication. Без лицензии репликация недоступна.
Как отличить оригинальный контроллер от подделки?
Оригинальные HP MSA 2040 имеют голографическую наклейку HPE, серийный номер на корпусе и артикул 717870-001. Также проверяйте через HPE Support: серийный номер должен определяться как “Controller MSA 2040 FC 4-port 16Gb”.
Может ли работать только один контроллер (без пары)?
Да, MSA 2040 может функционировать с одним контроллером. Однако в таком случае теряется отказоустойчивость (при сбое контроллера СХД становится недоступна). Рекомендуется использовать два контроллера для production-сред.
Как обновить прошивку контроллера?
Через веб-интерфейс (System > Firmware Upgrade) или CLI. Загрузите последнюю версию с портала HPE Support (требуется учётная запись). Процесс обновления не требует остановки СХД, если используется второй контроллер.
Поддерживает ли контроллер функции “Thin Provisioning”?
Нет, MSA 2040 использует традиционное выделение томов (thick provisioning). Функции тонких томов доступны в более старших линейках (MSA 2050, 3PAR).
Как проверить состояние контроллера без доступа к веб-интерфейсу?
Используйте LED-индикаторы на передней панели: зеленый – норма, мигающий – активность, желтый/красный – ошибка. Также можно подключиться через консольный порт mini-USB.
В чем разница между 717870-001 и 717870-B21?
717870-001 — это сам контроллер как отдельный компонент (spare part). 717870-B21 — это полноценная система хранения MSA 2040, которая уже включает контроллер и дисковые полки. Не путайте: заказывайте именно то, что необходимо.
