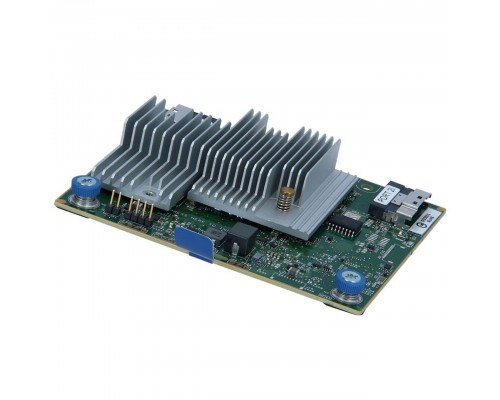

HPE MR416i-o Gen11 (P47781-B21) — высокопроизводительный RAID-контроллер в форм-факторе OCP 3.0 Small с интерфейсом PCIe 4.0 x16. Обеспечивает подключение до 8 накопителей SAS (12 Гбит/с), SATA и NVMe (Tri-Mode) через разъём SFF-8654 8i. Оснащён 8 ГБ кэш-памяти с защитой суперконденсатором, поддерживает уровни RAID 0, 1, 5, 6, 10, 50, 60, аппаратное шифрование FIPS 140-2 Level 2 и управление ключами LKM. Идеальное решение для серверов HPE Gen11, требующих высокой производительности, защиты данных и гибкости при работе с разными типами накопителей.
Высокая производительность и современный интерфейс
Контроллер HPE MR416i-o построен на базе PCIe 4.0 x16, что обеспечивает пропускную способность до 32 ГТ/с. Благодаря поддержке Tri-Mode один порт SFF-8654 8i позволяет подключать SAS, SATA и NVMe накопители без дополнительных адаптеров.
8 ГБ кэш-памяти с защитой Supercap
- 8 ГБ DDR4 — высокоскоростной кэш для ускорения операций чтения/записи.
- Суперконденсатор (Supercap) — сохраняет данные кэша при внезапном отключении питания, защищая от потери информации.
- Поддержка RAID 0, 1, 5, 6, 10, 50, 60 — гибкий выбор уровня отказоустойчивости и производительности.
Подключение накопителей через SFF-8654 8i
Единый разъём SFF-8654 8i (поддерживает до 8 линий) обеспечивает подключение до 8 устройств SAS/SATA/NVMe. Используйте прямые кабели для внутреннего подключения к бэкплейнам серверов HPE Gen11.
Безопасность данных и управление ключами
Контроллер соответствует строгим стандартам безопасности, необходимым для корпоративных и государственных систем.
Аппаратное шифрование FIPS 140-2 Level 2
- FIPS 140-2 Level 2 — сертифицированное шифрование данных на аппаратном уровне.
- SPDM (Security Protocol and Data Model) — защита протоколов обмена данными.
- Локальное управление ключами (LKM) — безопасное хранение ключей шифрования.
Поддержка ОС и управление
- VMware, Windows, Linux — полная совместимость с основными серверными ОС.
- HPE Smart Storage Administrator (SSA) — удобное управление массивами, мониторинг и обновление прошивки.
Совместимое оборудование и аксессуары
Контроллер HPE MR416i-o устанавливается в слот OCP 3.0 Small на серверах HPE Gen11. Рекомендуемые компоненты для сборки:
| Тип оборудования | Рекомендуемые модели / спецификации | Примечание |
|---|---|---|
| Серверы HPE Gen11 | HPE ProLiant DL360 Gen11, DL380 Gen11, ML350 Gen11 (с OCP-слотом 3.0 Small) | Необходим свободный разъём OCP 3.0 Small |
| Кабель для подключения накопителей | HPE SFF-8654 8i to 4x SAS/SATA/NVMe (арт. P26625-B21) или прямой кабель для бэкплейна | Длина подбирается под конфигурацию |
| Накопители SAS/SATA | HPE 2.5" / 3.5" SAS 12 Гбит/с, SATA 6 Гбит/с (Enterprise) | Поддержка HDD и SSD |
| Накопители NVMe | HPE NVMe U.2/U.3 (PCIe 4.0) — например, HPE 800 ГБ NVMe Gen11 | Для работы в Tri-Mode режиме |
| Модуль суперконденсатора | Встроен в контроллер (не требуется дополнительный) | — |
Аналоги HPE MR416i-o Gen11 (P47781-B21)
Если модель недоступна или требуется сравнение, рассмотрите следующие контроллеры с близкими характеристиками.
| Производитель | Модель | Ключевые отличия / сходство |
|---|---|---|
| HPE | HPE MR416i-p Gen11 (P47780-B21) | Аналогичный функционал, но в форм-факторе PCIe (x16). Для серверов без OCP-слота. |
| HPE | Smart Array P408i-a SR Gen10 | 8 портов SAS/SATA, 4 ГБ кэша, PCIe 3.0, не поддерживает NVMe (Tri-Mode). Более старая версия. |
| Broadcom | Broadcom 9560-8i (SAS 3916) | 8 портов Tri-Mode, PCIe 4.0, 8 ГБ кэша, RAID 0/1/5/6/10/50/60. Аналог HPE, но без фирменных утилит HPE. |
| Dell | Dell PERC H755N | 8 портов SAS/SATA/NVMe, PCIe 4.0, 8 ГБ кэша, RAID 0/1/5/6/10/50/60. Для серверов Dell PowerEdge. |
Рекомендация: Для серверов HPE Gen11 оптимально использовать данный контроллер или его PCIe-версию MR416i-p. Для других платформ — Broadcom 9560-8i.
Кому подойдёт HPE MR416i-o Gen11
Рекомендуется, если вам нужно:
- Создать высокопроизводительный RAID-массив из SAS/SATA/NVMe в сервере HPE Gen11.
- Использовать аппаратное шифрование (FIPS 140-2 Level 2) для защиты данных.
- Обеспечить защиту кэша при сбоях питания с помощью суперконденсатора.
- Гибко комбинировать разные типы накопителей (Tri-Mode).
- Получить полную совместимость с серверными ОС (VMware, Windows, Linux).
Вероятно, не подойдёт, если:
- У вас сервер старого поколения (Gen10 и ниже) без слота OCP 3.0 — нужна PCIe-версия.
- Не требуется поддержка NVMe или избыточная производительность — можно использовать MR416i-p или более простую модель.
- Бюджет ограничен — рассмотрите Broadcom 9560-8i или контроллеры HPE Smart Array серии E.
Конструкция и условия эксплуатации
Форм-фактор OCP 3.0 Small
Компактный размер (OCP 3.0 Small) позволяет устанавливать контроллер непосредственно в разъём OCP на материнской плате сервера без дополнительного крепления. Дополнительно занимает один слот OCP (не PCIe).
Диапазон рабочих температур
- Эксплуатация: от 0°C до +55°C
- Хранение: от -20°C до +70°C
- Влажность: 10–90% (без конденсата)
Контроллер предназначен для установки в серверные стойки с принудительной вентиляцией. Обеспечивает стабильную работу в корпоративных ЦОД.
Технические характеристики
| Модель | HPE MR416i-o Gen11 |
| Артикул | P47781-B21 |
| Интерфейс хоста | PCIe 4.0 x16 |
| Форм-фактор | OCP 3.0 Small |
| Внутренний интерфейс накопителей | SAS 12 Гбит/с, SATA 6 Гбит/с, NVMe (Tri-Mode) |
| Количество портов SAS/SATA | 8 (через разъем SFF-8654 8i) |
| Поддержка NVMe | Да (Tri-Mode) |
| Объем кэш-памяти | 8 ГБ DDR4 |
| Защита кэш-памяти | Суперконденсатор (Supercap) |
| Шифрование | FIPS 140-2 Level 2 |
| Стандарт безопасности | SPDM (Security Protocol and Data Model) |
| Поддержка RAID | 0, 1, 5, 6, 10, 50, 60 |
| Ключевое управление | Локальное управление ключами (LKM) |
| Скорость передачи данных | до 12 Гбит/с на порт (SAS) |
| Подключение накопителей | стандартный разъем SFF-8654 8i |
| Поддерживаемые ОС | VMware vSphere, Windows Server, Red Hat Linux, SUSE Linux, Ubuntu |
| Гарантия | 3 года (расширяется при покупке HPE Support) |
| Тип питания | через слот OCP (без внешнего питания) |
| Размеры (Д?Ш?В) | 167?73?12 мм |
| Вес нетто | ~120 г |
| Диапазон температур при эксплуатации | от 0°C до +55°C |
| Диапазон температур при хранении | от -20°C до +70°C |
| Относительная влажность при эксплуатации | 10–90% |
| Производитель | Hewlett Packard Enterprise (HPE) |
Часто задаваемые вопросы
Для каких серверов подходит HPE MR416i-o Gen11?
Контроллер предназначен для серверов HPE ProLiant Gen11, оснащённых слотом OCP 3.0 Small (например, DL360 Gen11, DL380 Gen11, ML350 Gen11). Устанавливается непосредственно в OCP-разъем.
Что такое Tri-Mode и зачем он нужен?
Tri-Mode позволяет одному порту контроллера работать одновременно с SAS, SATA и NVMe накопителями. Это даёт гибкость: можно подключать разные типы дисков без замены контроллера или кабелей.
Сколько накопителей можно подключить к контроллеру?
До 8 устройств SAS/SATA/NVMe через один разъём SFF-8654 8i. Для подключения большего числа дисков требуется использовать HPE Expander (например, HPE Smart Array Expander).
Как защищается кэш-память при отключении питания?
Используется суперконденсатор (Supercap), который обеспечивает резервное питание для сохранения данных из кэша на flash-память. Данные не теряются.
Поддерживает ли контроллер аппаратное шифрование?
Да, контроллер сертифицирован по стандарту FIPS 140-2 Level 2, поддерживает SPDM и локальное управление ключами (LKM). Шифрование выполняется на аппаратном уровне без нагрузки на процессор.
Какие уровни RAID доступны?
RAID 0, 1, 5, 6, 10, 50, 60. Это позволяет выбрать баланс между производительностью (RAID 0), отказоустойчивостью (RAID 1, 5, 6) и ёмкостью (RAID 5, 6, 50, 60).
В чём разница между MR416i-o и MR416i-p?
MR416i-o имеет форм-фактор OCP 3.0 Small и устанавливается в OCP-слот. MR416i-p — это версия с интерфейсом PCIe 4.0 x16 для установки в стандартный слот PCIe. Функционально они идентичны.
Какие операционные системы поддерживаются?
VMware vSphere 7.0/8.0, Windows Server 2019/2022, Red Hat Enterprise Linux 8/9, SUSE Linux Enterprise Server 15, Ubuntu 20.04/22.04. Драйверы встроены в дистрибутивы.
Можно ли использовать контроллер с накопителями SATA?
Да, поддерживаются любые SATA HDD/SSD (6 Гбит/с). Они подключаются через тот же кабель SFF-8654 8i (с переходником на SATA, если необходимо).
Какие инструменты управления доступны?
HPE Smart Storage Administrator (SSA) через web-интерфейс iLO, командная строка (ssacli), а также интеграция с VMware vCenter.
