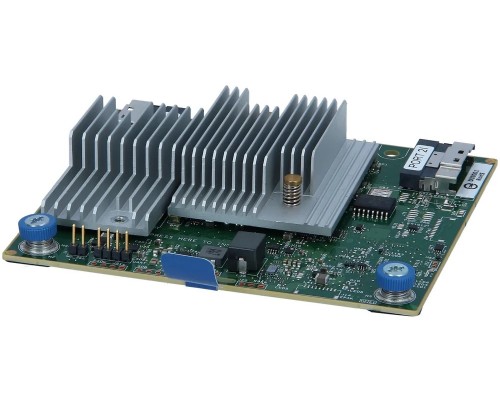

Контроллер хранения HPE MR216i-o Gen11 (P47786-001 / P47954-001) — высокопроизводительный RAID-контроллер для серверов HPE Gen11. Подключается через интерфейс PCIe 4.0 x8 и обеспечивает 4 внутренних порта SAS 24 Гбит/с. Оснащён 4 ГБ кэш-памяти DDR4 с защитой на базе суперконденсатора и флэш-модуля. Поддерживает SAS и SATA диски, аппаратное ускорение RAID, управление через HPE iLO и соответствует стандарту безопасности SPDM. Идеальное решение для критичных систем хранения в корпоративных дата-центрах.
Максимальная производительность для хранения данных
Контроллер HPE MR216i-o Gen11 построен на платформе PCIe 4.0 с 8 линиями, что обеспечивает пропускную способность до 16 ГТ/с. Поддержка SAS 24 Гбит/с позволяет полностью раскрыть потенциал современных дисков.
4 порта SAS 24 Гбит/с
- Скорость 24 Гбит/с на каждый порт — суммарная пропускная способность до 96 Гбит/с.
- Поддержка SAS и SATA — гибкость в выборе накопителей.
- 4 внутренних порта позволяют подключать до 8 дисков напрямую (с помощью кабелей-разветвителей).
4 ГБ кэш-памяти DDR4 с защитой
Кэш объёмом 4 ГБ защищён от потери данных при сбое питания: суперконденсатор обеспечивает питание для сброса данных на флэш-модуль. Это гарантирует целостность данных даже в аварийных ситуациях.
Управление и безопасность корпоративного уровня
Контроллер полностью интегрируется в экосистему HPE и поддерживает современные стандарты защиты.
Инструменты управления
- HPE iLO — удалённое управление и мониторинг через встроенный веб-интерфейс.
- HPE Smart Array — фирменная утилита для настройки RAID и диагностики.
- Командная строка (SSACLI) для автоматизации задач.
Аппаратный RAID-ускоритель
- RAID 0, 1, 5, 6, 10, 50, 60 — полный набор уровней.
- Аппаратное ускорение без нагрузки на процессор сервера.
- Online Capacity Expansion и RAID Migration без отключения.
Безопасность SPDM
Поддержка Security Protocol and Data Model (SPDM) обеспечивает проверку подлинности и целостности прошивки, защиту от несанкционированного доступа на уровне оборудования.
Дополнительные возможности и технологии
Защита кэша (Supercapacitor + Flash)
Суперконденсатор сохраняет заряд до 3 суток, достаточный для переноса данных из кэша DDR4 в энергонезависимую flash-память. Не требуется батарейка — выше надёжность и долговечность.
Поддержка HPE SmartRAID
Интеллектуальное управление кэшированием, автоматическое распознавание дисков и оптимизация производительности под конкретную нагрузку.
Multi-Streaming
Одновременная обработка нескольких потоков данных для повышения скорости операций ввода-вывода.
Совместимое оборудование и аксессуары
Для полноценной работы HPE MR216i-o Gen11 рекомендуется использовать сертифицированные компоненты HPE или совместимые сторонние решения.
| Тип оборудования | Рекомендуемые модели / спецификации | Примечание |
|---|---|---|
| Кабели SAS (внутренние) | HPE Synergy SAS Cables, Mini SAS HD (SFF-8643) — SFF-8643 | Подключение дисковых полок или backplane |
| Диски SAS / SATA | HPE 12G/24G SAS SSD/HDD, HPE SATA SSD (Mixed Use) | Рекомендуются диски с интерфейсом 24 Гбит/с |
| Серверная платформа | HPE ProLiant DL360 Gen11, DL380 Gen11, Synergy 480 Gen11 и др. | Форм-фактор OCP 3.0 SFF для установки в выделенный разъем |
| Термопаста / радиаторы | Входят в комплект поставки | Для пассивного охлаждения |
Аналоги HPE MR216i-o Gen11
При выборе альтернативы обратите внимание на контроллеры с поддержкой PCIe 4.0, кэшем от 4 ГБ и защитой кэша.
| Производитель | Модель | Ключевые отличия / сходство |
|---|---|---|
| HPE | MR416i-o Gen11 | 16 внутренних портов, 8 ГБ кэша, для крупных систем хранения |
| BROADCOM / LSi | 9560-8i Tri-Mode | PCIe 4.0, 8 портов Tri-Mode (SAS/NVMe/SATA), 4 ГБ кэша, без SPDM |
| Microchip | Adaptec SmartRAID 3152-8i | PCIe 4.0, 8 портов, 4 ГБ кэша, поддержка maxCache, более низкая цена |
| Dell | PERC H965i | 8 портов SAS 24G, 8 ГБ кэша, только для серверов Dell |
Рекомендация: Для серверов HPE оптимальным является использование фирменных контроллеров MR216i-o Gen11 или MR416i-o Gen11 — они обеспечивают полную совместимость с iLO и гарантию.
Кому подойдёт HPE MR216i-o Gen11
Рекомендуется, если:
- Вы строите высокопроизводительную систему хранения на базе серверов HPE Gen11.
- Требуется аппаратный RAID с кэшем от 4 ГБ и защитой от сбоев питания.
- Необходимы порты SAS 24 Гбит/с для максимальной скорости дисков.
- Важны функции безопасности SPDM и управление через iLO.
- Планируется использование SAS SSD или HDD с интерфейсом 24G.
Вероятно, не подойдёт, если:
- Используются только NVMe-диски — лучше выбрать Tri-Mode контроллер.
- Нужно больше 4 портов (подключение более 8 дисков) — смотрите MR416i-o.
- Сервер не поддерживает форм-фактор OCP 3.0 SFF (например, старые поколения).
- Достаточно программного RAID — избыточно и дорого.
Конструкция и условия эксплуатации
Форм-фактор OCP 3.0 SFF
Компактный размер с пассивным охлаждением. Устанавливается в специальный разъём на материнской плате сервера (не занимает слот PCIe).
Диапазон рабочих температур
- Эксплуатация: от 0°C до +55°C
- Хранение: от -20°C до +70°C
- Влажность: 10–90% (без конденсата)
Рассчитан на круглосуточную работу в серверных помещениях с принудительной вентиляцией.
Технические характеристики
| Модель контроллера | HPE MR216i-o Gen11 |
| Код производителя | P47786-001 |
| Артикул для заказа | P47789-B21 |
| Тип устройства | Контроллер хранения данных |
| Интерфейс подключения | PCIe 4.0 x8 |
| Поддержка дисков | SAS и SATA |
| Скорость работы SAS | 24 Гбит/с |
| Количество внутренних портов SAS | 4 |
| Протокол SCSI | SAS 4.0 |
| Поддержка технологий HPE | HPE Smart Array, HPE Integrated RAID |
| Аппаратный ускоритель RAID | Да |
| Кэш-память | 4 ГБ DDR4 |
| Защита кэша | С помощью суперконденсатора и флэш-модуля |
| Подключение питания | Через разъем материнской платы (OCP) |
| Управление | Через HPE iLO |
| Поддержка ОС | VMware, Windows Server, Linux |
| Форм-фактор | OCP 3.0 SFF |
| Безопасность | Поддержка SPDM (Security Protocol and Data Model) |
Часто задаваемые вопросы
Для каких серверов подходит HPE MR216i-o Gen11?
Контроллер предназначен для серверов HPE ProLiant Gen11 и HPE Synergy Gen11, имеющих разъём OCP 3.0 SFF. Например, DL360 Gen11, DL380 Gen11, Synergy 480 Gen11.
Сколько дисков можно подключить к 4 портам SAS?
Каждый порт поддерживает подключение до 2 дисков через кабель-разветвитель (fan-out). Таким образом, максимальное количество дисков — 8 (при использовании SAS expander возможно больше).
Чем отличается защита кэша на суперконденсаторе от батарейной?
Суперконденсатор не требует замены и имеет больший срок службы. Он заряжается быстрее и работает при более широком диапазоне температур. Время сохранения данных во flash — до 3 суток.
Поддерживает ли контроллер NVMe-диски?
Нет, MR216i-o Gen11 поддерживает только SAS и SATA. Для работы с NVMe используйте контроллеры Tri-Mode (например, MR416i-o Gen11).
Можно ли использовать этот контроллер в серверах Dell или Lenovo?
Контроллер физически несовместим — он имеет форм-фактор OCP 3.0 SFF, который используется только в серверах HPE Gen11. В других серверах потребуется карта PCIe.
Какие уровни RAID поддерживаются аппаратно?
Поддерживаются RAID 0, 1, 5, 6, 10, 50, 60. Аппаратное ускорение не нагружает процессор сервера.
Как обновить прошивку контроллера?
Прошивка обновляется через HPE iLO или утилиту HPE SPP (Smart Update Manager). Поддержка SPDM проверяет цифровую подпись обновлений.
Что такое SPDM и зачем он нужен?
Security Protocol and Data Model — стандарт для проверки подлинности устройств и защиты от внедрения вредоносного ПО. Контроллер аутентифицирует каждый компонент перед выполнением команд.
Требуется ли дополнительное охлаждение для контроллера?
Контроллер имеет пассивное охлаждение. Для стабильной работы необходим поток воздуха внутри корпуса сервера (наличие вентиляторов).
Какой максимальный объём кэша поддерживается?
Объём кэша фиксирован — 4 ГБ DDR4. Расширение невозможно, но для большинства задач этого достаточно.
