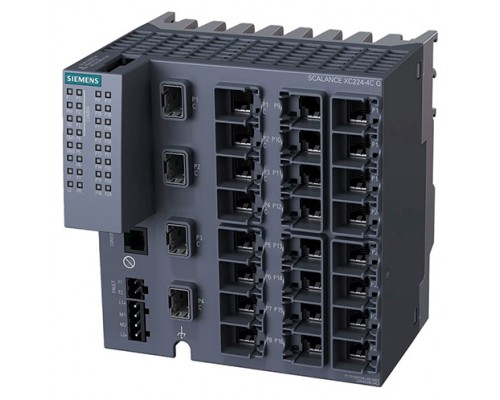

Siemens 6GK5224-4GS00-2AC2 — управляемый L2 коммутатор с 20 портами Gigabit Ethernet (10/100/1000Base-T) и 4 комбинированными портами SFP (1 Гбит/с). Обеспечивает надёжное подключение оконечных устройств в промышленных и офисных сетях, а гигабитные аплинки подходят для магистральных каналов. Поддерживает до 4094 VLAN, ACL, защищённые протоколы управления и агрегацию каналов. Питание 24 В DC — идеальное решение для объектов с низковольтным электропитанием, систем автоматизации и транспортных сетей.
Высокая производительность и надёжность
Коммутатор построен на промышленной платформе Siemens: коммутационная способность 56 Гбит/с, скорость обработки пакетов — до 41,67 млн/с. Этого достаточно для обеспечения неблокируемой работы всех портов в самых требовательных сценариях.
20 портов Gigabit Ethernet (10/100/1000Base-T)
- Полный дуплекс и автосогласование на каждом порту.
- Поддержка MDI/MDIX — автоматическая настройка типа кабеля.
- Надёжные разъёмы RJ-45 с защитой от вибраций.
4 комбинированных порта SFP для гигабитного аплинка
Четыре порта SFP работают на скорости 1 Гбит/с каждый. Используйте медные или оптические трансиверы для организации магистральных каналов или подключения к серверам. Комбинированные порты позволяют гибко выбирать среду передачи.
Управление и безопасность сети
Управляемый коммутатор L2 предоставляет полный контроль над сетевым трафиком и защитой периметра.
Инструменты управления
- CLI — командная строка для тонкой настройки.
- Web-интерфейс — интуитивное управление через браузер.
- SSH / SSL / Telnet — удалённый доступ с шифрованием.
- SNMP — мониторинг и интеграция в системы управления.
Политики безопасности
- ACL (Access Control Lists) — фильтрация трафика по IP, MAC, портам.
- Фильтрация MAC-адресов — белые/чёрные списки устройств.
- DHCP Snooping — защита от атак DHCP-серверов.
Гибкая сегментация: VLAN
До 4094 виртуальных сетей позволяют изолировать отделы, гостевой Wi-Fi, IP-видеонаблюдение и VoIP-трафик без дополнительного оборудования.
Дополнительные возможности и протоколы
Агрегация каналов (LACP)
Объединение нескольких портов в один логический канал для увеличения пропускной способности и отказоустойчивости.
IGMP Snooping
Оптимизация доставки группового трафика (IPTV, видеоконференции) — снижение нагрузки на сеть.
Spanning Tree Protocol (STP, RSTP, MSTP)
Защита от петель в сети и обеспечение резервных путей.
Зеркалирование портов
Мониторинг трафика для анализа и диагностики.
Совместимое оборудование и аксессуары
Для полноценной работы Siemens 6GK5224-4GS00-2AC2 рекомендуется использовать сертифицированные модули и компоненты. Ниже приведены основные совместимые позиции.
| Тип оборудования | Рекомендуемые модели / спецификации | Примечание |
|---|---|---|
| Оптические модули SFP (1 Гбит/с) | Siemens 6GK5991-1AA00-8AA0 (многомод), 6GK5991-1AD00-8AA0 (одномод) | Для подключения к портам SFP — до 10 км |
| Медные трансиверы SFP 1000Base-T | Siemens 6GK5991-1AJ00-8AA0 | Для подключения по витой паре Cat5e/Cat6 на расстояние до 100 м |
| Консольный кабель | USB-консоль (FTDI чип) или адаптер с разъёмом RJ-45 | Для первоначальной настройки через CLI |
| Патч-корды и коммутационные шнуры | Cat5e/Cat6 UTP/FTP, LC/LC duplex (оптика) | Длина подбирается под топологию сети |
| Блок питания 24 В DC | Siemens SITOP PSU6200 (6EP3333-8SB00-0AY0) | Рекомендуется использовать контроллируемые источники |
Аналоги Siemens 6GK5224-4GS00-2AC2
Если модель недоступна или требуется сравнение, рассмотрите следующие альтернативы с близкими характеристиками.
| Производитель | Модель | Ключевые отличия / сходство |
|---|---|---|
| Siemens | SCALANCE XB-200 (6GK5224-4GR00-2AC2) | Аналогичный портовый состав, 24 В DC, но без комбо-портов SFP. Для сетей, где достаточно медных аплинков. |
| Siemens | SCALANCE XC-200 (6GK5224-4GS00-2AC2) | Расширенная версия с поддержкой PROFINET и улучшенной диагностикой. Более высокая цена. |
| Hirschmann | RSP 25-080Z6TT-S | 24 порта 10/100/1000Base-T, 4xSFP, питание 24 В DC, промышленное исполнение. Близкий аналог. |
| Moxa | EDS-518A | 18 портов 10/100/1000Base-T, 4xSFP, питание 24 В DC, L2 управление. Бюджетный аналог. |
| TP-Link | TL-SG3428XMP | 24 порта 10/100/1000Base-T, 4xSFP+, питание 100-240 В AC. Отличается типом питания и напряжением. |
Рекомендация: При выборе аналога обращайте внимание на напряжение питания (24 В DC), количество SFP портов и необходимость промышленного исполнения. Для систем автоматизации и транспортных сетей оптимальны Hirschmann RSP 25-080Z6TT-S или Moxa EDS-518A.
Кому подойдёт Siemens 6GK5224-4GS00-2AC2
Рекомендуется, если вам нужно:
- Построить промышленную сеть с питанием 24 В DC.
- Подключить 20+ устройств по гигабитной меди.
- Организовать магистральные каналы через оптику SFP.
- Управлять трафиком через VLAN, ACL, агрегацию каналов.
- Интегрировать оборудование в системы автоматизации Siemens.
Вероятно, не подойдёт, если:
- Требуется питание 220 В AC — нужна модель с AC-входом.
- Не нужны L2-функции (VLAN, ACL) — достаточно неуправляемого свитча.
- Нужны порты 10 Гбит/с (SFP+) — смотрите Siemens SCALANCE XC-200.
- Планируется домашнее использование — избыточно и дорого.
Конструкция и условия эксплуатации
Металлический корпус, компактный дизайн
Размеры 140×125×150 мм (ШхГхВ), вес 1,2 кг. Крепится на DIN-рейку (35 мм) или на стену. Вентиляторное охлаждение с низким уровнем шума.
Диапазон рабочих температур
- Эксплуатация: от -40°C до +70°C
- Хранение: от -40°C до +85°C
- Влажность: 10–95% (без конденсата) при работе, до 95% при хранении
Устойчив к перепадам температур, вибрациям и влажности. Может устанавливаться в неотапливаемых помещениях, на складах и в промышленных цехах.
Технические характеристики
| Модель | Siemens 6GK5224-4GS00-2AC2 |
| Артикул | 6GK5224-4GS00-2AC2 |
| Производитель | Siemens |
| Тип устройства | Коммутатор управляемый L2 |
| Тип портов для основного подключения | 10/100/1000Base-T (RJ-45) |
| Количество портов для основного подключения | 20 |
| Тип Uplink портов | Combo SFP (1 Гбит/с) |
| Количество Uplink портов | 4 |
| Таблица MAC адресов | 16000 MAC адресов |
| Максимальный VLAN ID | 4094 |
| Протоколы VLAN | 802.1Q |
| Память FLASH | 128 Мб |
| Объем ОЗУ | 256 Мб |
| Гарантия | 3 года (расширенная гарантия Siemens) |
| Тип питания | DC 24 В (допустимый диапазон 19,2…30 В) |
| Потребляемая мощность | 25 Вт (макс.) |
| Коммутационная способность | 56 Гбит/с |
| Скорость обработки пакетов | 41,67 Mpps |
| Тип установки | DIN-рейка (35 мм), настенный монтаж |
| Консольный порт | RJ-45 (RS-232) |
| Агрегация каналов (LACP) | Да |
| IGMP Snooping | Да |
| Spanning Tree Protocol | STP, RSTP, MSTP |
| ACL (IPv4/IPv6) | Да |
| Фильтрация MAC-адресов | Да |
| DHCP Snooping | Да |
| Управление | CLI, Web, Telnet, SSH/SSL, SNMP |
| Размеры (Ш×Г×В) | 140×125×150 мм |
| Вес нетто | 1200 г |
| Диапазон температур при эксплуатации | от -40°C до +70°C |
| Диапазон температур при хранении | от -40°C до +85°C |
| Относительная влажность при эксплуатации | 10–95% (без конденсата) |
| Степень защиты корпуса | IP30 |
Часто задаваемые вопросы
Для каких задач подходит Siemens 6GK5224-4GS00-2AC2?
Промышленные сети автоматизации, транспортные системы, энергетика, нефтегазовая отрасль, а также офисные сети с питанием 24 В DC. 20 портов и гигабитные аплинки закрывают 90% сценариев L2.
Какое напряжение питания требуется?
24 В постоянного тока (DC). Допустимый диапазон 19,2–30 В. Рекомендуется использовать промышленные блоки питания Siemens SITOP.
Поддерживает ли коммутатор стекирование?
Нет, физическое стекирование не поддерживается. Однако доступна агрегация каналов (LACP) для объединения портов и повышения отказоустойчивости.
Какие порты используются для аплинка и какова их скорость?
4 комбинированных порта SFP со скоростью 1 Гбит/с каждый. Можно использовать медь (Siemens 6GK5991-1AJ00-8AA0) или оптику (6GK5991-1AA00-8AA0).
Можно ли управлять коммутатором удаленно?
Да: CLI (через консоль или SSH), Web-интерфейс, Telnet. Все протоколы удалённого доступа поддерживают шифрование (SSH/SSL).
Поддерживает ли коммутатор VLAN и сколько их можно создать?
Да, до 4094 VLAN (802.1Q). Отлично подходит для сегментации сетей автоматизации.
Какова коммутационная способность устройства?
56 Гбит/с (коммутационная матрица) и 41,67 млн пакетов/с. Этого достаточно для неблокируемой работы всех портов.
В каких условиях можно эксплуатировать коммутатор?
Температура от -40 до +70 °C, влажность 10–95% без конденсата. IP30 — защита от пыли и брызг. Подходит для неотапливаемых помещений и промышленных цехов.
Поддерживает ли коммутатор функции безопасности?
ACL (IPv4/IPv6), фильтрация по MAC-адресам, защищённые протоколы управления (SSH, SSL), DHCP Snooping для защиты от атак.
Можно ли монтировать коммутатор на DIN-рейку?
Да, в комплекте идут защёлки для монтажа на DIN-рейку 35 мм. Также возможен настенный монтаж.
