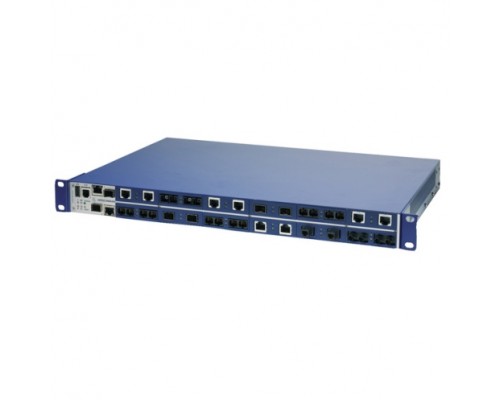

Hirschmann MAR1040-4C4C4C4C9999EMMHRHH (арт. 942 004-999) — промышленный управляемый коммутатор уровня L3 с 16 портами 10/100/1000Base-TX и 4 комбинированными портами Combo SFP (10/100/1000Base-T или SFP). Предназначен для построения отказоустойчивых сетей на объектах с жёсткими условиями эксплуатации. Поддерживает статическую и динамическую маршрутизацию (OSPF, BGP), расширенные функции безопасности, VLAN, агрегацию каналов и протоколы резервирования (HIPER-Ring, MRP). Надёжное решение для промышленной автоматизации, энергетики, транспорта и систем безопасности.
Высокая производительность и отказоустойчивость
Коммутатор Hirschmann MAR1040 построен на базе проверенной промышленной платформы. Коммутационная способность обеспечивает неблокируемую обработку трафика на всех портах. Устройство поддерживает резервирование каналов и быстрое восстановление соединения (менее 50 мс) по протоколам HIPER-Ring и MRP, что критично для систем реального времени.
16 портов Gigabit Ethernet + 4 Combo SFP
- 16 портов 10/100/1000Base-TX — поддержка автосогласования и Auto MDI/MDIX.
- 4 комбинированных порта Combo SFP — каждый порт может работать как медный 10/100/1000Base-T или как оптический SFP (100/1000 Мбит/с). Гибкость подключения к магистрали или удалённым сегментам.
- Возможность питания PoE — опционально (зависит от модификации).
Промышленное исполнение
Металлический корпус с защитой IP30, расширенный температурный диапазон от -40°C до +70°C, устойчивость к вибрациям и ударам. Коммутатор может устанавливаться в серверных шкафах, на DIN-рейку или в стойку 19" (крепеж входит в комплект).
Управление и безопасность сети
Управляемый коммутатор L3 предоставляет полный контроль над трафиком, включая межсетевую маршрутизацию и защиту периметра.
Инструменты управления
- CLI — командная строка с поддержкой Telnet/SSH.
- Web-интерфейс — интуитивное управление через HTTPS.
- SNMP (v1/v2c/v3) — интеграция с системами мониторинга.
- Hirschmann Industrial HiVision — централизованное управление сетью.
Политики безопасности
- ACL (IPv4/IPv6) — фильтрация трафика по IP, MAC, портам, протоколам.
- 802.1X (RADIUS) — аутентификация устройств при подключении.
- DHCP Snooping, Dynamic ARP Inspection — защита от атак уровня L2.
Гибкая сегментация: VLAN
До 4094 виртуальных сетей 802.1Q, поддержка QinQ для провайдерских решений. Изоляция технологических сегментов, гостевого доступа и служебного трафика.
Дополнительные возможности и протоколы
Маршрутизация L3
Статическая маршрутизация, динамические протоколы OSPF, BGP, VRRP для обеспечения отказоустойчивого шлюза и распределения нагрузки.
Агрегация каналов (LACP)
Объединение до 8 портов в один логический канал: увеличение пропускной способности и резервирование.
IGMP/MLD Snooping
Оптимизация группового трафика (видеонаблюдение, multicast-приложения) — снижение нагрузки на сеть.
Протоколы резервирования
HIPER-Ring, MRP (IEC 62439), STP/RSTP/MSTP — защита от петель и быстрое восстановление связности.
Совместимое оборудование и аксессуары
Для полноценной работы Hirschmann MAR1040 рекомендуется использовать сертифицированные модули и компоненты Hirschmann, а также стандартные промышленные аксессуары.
| Тип оборудования | Рекомендуемые модели / спецификации | Примечание |
|---|---|---|
| Оптические модули SFP (100/1000 Мбит/с) | Hirschmann M-SFP-LX/LC, M-SFP-SX/LC, а также совместимые сторонние (Profinet, Phoenix Contact) | Для портов Combo SFP — до 10 км (одномод) / до 550 м (многомод) |
| Медные трансиверы SFP 1000Base-T | Hirschmann M-SFP-T, сторонние (Industrial SFP) | Для подключения по витой паре Cat5e/Cat6 на расстояние до 100 м |
| Консольный кабель | DB9-RJ45 (стандартный для Hirschmann) | Для первоначальной настройки через CLI |
| Патч-корды и коммутационные шнуры | Cat6/Cat6A SFTP, оптика LC/LC duplex | Для промышленной сети рекомендуется бронированный кабель |
| Крепления для стойки / DIN-рейки | Входят в комплект (19", 1U + DIN-рейка) | Дополнительно можно заказать полки и органайзеры |
Аналоги Hirschmann MAR1040-4C4C4C4C9999EMMHRHH
Если модель недоступна или требуется сравнение, рассмотрите альтернативы от Hirschmann и других производителей с близкими промышленными характеристиками.
| Производитель | Модель | Ключевые отличия / сходство |
|---|---|---|
| Hirschmann | MAR1040-4C4C4C4C9999EMMHRHH (942 004-999) | Базовая модель 16 GE + 4 Combo SFP, L3, промышленная, -40..+70°C |
| Hirschmann | MAR1040-4C4C4C4C PoE (арт. 942 004-998) | Аналогичный состав, но с поддержкой PoE+ (до 30 Вт на порт). Для питания оконечных устройств. |
| Siemens | SCALANCE XC-200 | 16 GE + 4 Combo SFP, L2/L3, Profinet, промышленное исполнение. Близкий аналог. |
| Moxa | EDS-518E | 18 портов GE, L3, поддержка PoE (818 Вт), резервирование Turbo Ring. Бюджетный аналог. |
| Cisco | IE 4010-16S12P | 16 GE + 12 PoE+, 4xSFP, L3, промышленная серия. Более высокая цена. |
| Belden | Hirschmann RSPE 30-16016 | 16 GE + 4 SFP, L3, HIPER-Ring, до 85°C. Полный аналог. |
Рекомендация: При выборе аналога обращайте внимание на температурный диапазон, наличие резервирования (HIPER-Ring/MRP) и требования к питанию. Для проектов с PoE берите версию MAR1040 с индексом PoE.
Кому подойдёт Hirschmann MAR1040
Рекомендуется, если вам нужно:
- Построить промышленную сеть с резервированием по HIPER-Ring/MRP.
- Маршрутизация L3 между сегментами (OSPF, BGP) в одной стойке.
- Работа в жёстких условиях: от -40°C до +70°C, вибрация, пыль.
- Гибкий аплинк — комбинированные порты медь/оптика.
- Централизованное управление через HiVision/SNMP.
Вероятно, не подойдёт, если:
- Нужна сеть для дома или малого офиса — избыточно и дорого.
- Не требуются L3-функции — достаточно L2 коммутатора.
- Нужны порты 10 Гбит/с (SFP+) — смотрите в сторону Hirschmann RSPE или MACH.
- Необходима поддержка PoE — выберите версию с PoE или внешние инжекторы.
Конструкция и условия эксплуатации
Металлический корпус, 1U / DIN-рейка
Размеры 445×342×44 мм, вес 4,6 кг. Корпус из стали с защитой IP30. Коммутатор может монтироваться в 19-дюймовую стойку или на DIN-рейку (крепление в комплекте).
Диапазон рабочих температур
- Эксплуатация: от -40°C до +70°C
- Хранение: от -40°C до +85°C
- Влажность: 0–95% (без конденсата) при работе и хранении
Устойчив к перепадам температур, вибрациям (5…50 Гц) и ударам. Идеален для установки на производстве, в шкафах на улице, на транспорте и в энергетике.
Технические характеристики
| Модель | Hirschmann MAR1040-4C4C4C4C9999EMMHRHH |
| Артикул | 942 004-999 |
| Серия | Hirschmann MAR1040 |
| Уровень коммутатора | 3 уровень (L3) |
| Порты доступа Ethernet | 16 x 10/100/1000Base-TX (RJ-45) |
| Комбинированные порты | 4 x Combo SFP (10/100/1000Base-T или SFP) |
| Тип SFP | 100/1000Base (оптика или медь) |
| Таблица MAC адресов | 16000 |
| Максимальный VLAN ID | 4094 |
| Протоколы VLAN | 802.1Q, QinQ |
| Память FLASH | 256 Мб |
| Объем ОЗУ | 512 Мб |
| Гарантия | Пожизненная (Lifetime) от производителя |
| Тип питания | AC 100-240В (50/60 Гц) или DC 24-48 В (опция) |
| Коммутационная способность | 56 Гбит/с |
| Скорость обработки пакетов | 41,67 MPPS |
| Тип установки | Стойка 19" (1U) или DIN-рейка |
| Порты консольные | RJ-45 (RS-232) |
| Поддержка PoE | Нет (есть версия с PoE) |
| Агрегация каналов (LACP) | Да, до 8 групп |
| IGMP/MLD Snooping | Да |
| Spanning Tree Protocol | STP, RSTP, MSTP |
| Протоколы резервирования | HIPER-Ring, MRP (IEC 62439) |
| ACL (IPv4/IPv6) | Да |
| Динамическая маршрутизация | OSPF, BGP, VRRP |
| Управление | CLI, Web, SNMP v1/v2c/v3, HiVision |
| Размеры (Ш×Г×В) | 445×342×44 мм |
| Вес нетто | 4600 г |
| Размеры упаковки (Ш×Г×В) | 560×440×90 мм |
| Вес брутто | 5700 г |
| Монтаж в стойку | Да, 1U (крепление в комплекте) |
| Диапазон температур при эксплуатации | от -40°C до +70°C |
| Диапазон температур при хранении | от -40°C до +85°C |
| Относительная влажность | 0–95% (без конденсата) |
| Степень защиты | IP30 |
| Производитель | Hirschmann (Belden) |
Часто задаваемые вопросы
Для каких задач подходит Hirschmann MAR1040?
Промышленные сети автоматизации, энергетика, транспорт, нефтегазовый сектор, системы безопасности. Подходит для построения отказоустойчивых L2/L3 сетей с требованиями к надёжности и широкому температурному диапазону.
В чём отличие Combo SFP от обычных SFP?
Каждый Combo порт можно использовать либо как медный 10/100/1000Base-T, либо как SFP (оптика/медь). Это даёт гибкость при проектировании аплинка — не нужно заранее выбирать тип интерфейса.
Поддерживает ли коммутатор стекирование?
Нет, физическое стекирование не поддерживается. Однако доступна агрегация каналов (LACP) и протоколы резервирования (HIPER-Ring, MRP) для отказоустойчивости.
Какое питание требуется для MAR1040?
Стандартно — ~AC 100-240В, 50/60 Гц. Опционально доступна версия с питанием DC 24-48 В. Потребляемая мощность — не более 45 Вт (без PoE).
Можно ли управлять коммутатором удалённо?
Да: CLI (через консоль или SSH), Web (HTTPS), SNMP v3. Также поддерживается централизованное управление через Hirschmann Industrial HiVision.
Какие протоколы резервирования поддерживаются?
HIPER-Ring (время восстановления <50 мс), MRP (IEC 62439), STP/RSTP/MSTP. Это позволяет строить кольцевые топологии для критичных процессов.
Какова коммутационная способность устройства?
56 Гбит/с — неблокируемая матрица. Скорость обработки пакетов 41,67 MPPS. Этого достаточно для обеспечения full duplex на всех портах.
В каких условиях можно эксплуатировать коммутатор?
Температура от -40 до +70°C, влажность 0–95% без конденсата. Корпус IP30, устойчив к вибрациям и ударам. Подходит для серверных, производственных цехов, уличных шкафов.
Поддерживает ли коммутатор функции безопасности?
ACL (IPv4/IPv6), 802.1X, DHCP Snooping, Dynamic ARP Inspection, SSH/SSL, SNMPv3. Обеспечивает защиту от несанкционированного доступа и атак L2/L3.
Можно ли монтировать коммутатор на DIN-рейку?
Да, в комплекте есть крепление для DIN-рейки (TS35). Также возможна установка в 19-дюймовую стойку (1U) с помощью входящих в комплект уголков.
