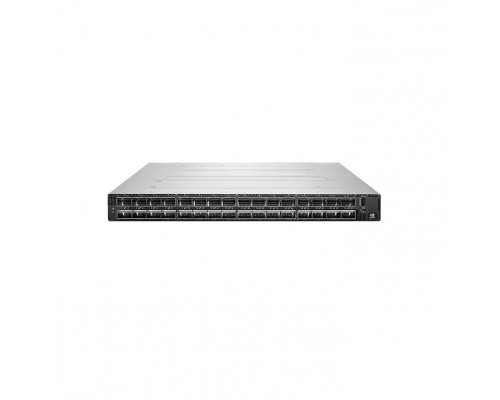

NVIDIA Mellanox Quantum-2 MQM9790-NS2F — управляемый коммутатор для дата-центров, построенный на архитектуре Quantum-2, с 64 портами 400G OSFP и совокупной производительностью 51.2 Тбит/с. Обеспечивает скорость обработки пакетов 66.5 Вpps и предназначен для высокопроизводительных вычислений (HPC), искусственного интеллекта (AI/ML), облачных и корпоративных сетей. Благодаря технологии NVIDIA Networking, коммутатор поддерживает RDMA (RoCE v2), улучшенную буферизацию и низкие задержки. Идеальное решение для масштабных кластеров, где требуется минимальная латентность и максимальная пропускная способность.
Высокая производительность и масштабируемость
Коммутатор построен на базе нового чипа Quantum-2 с 51.2 Тбит/с коммутационной матрицы и пропускной способностью 66.5 миллиардов пакетов в секунду (Bpps). Это обеспечивает неблокируемую работу всех 64 портов 400G OSFP.
64 порта 400G OSFP
- Плотность портов: 64 порта 400G (OSFP) — возможность агрегации высокоскоростных соединений для самых требовательных приложений.
- Поддержка разделения: Каждый порт может быть настроен как 1x400G, 2x200G или 4x100G через breakout кабели.
- Оптика и прямой медный кабель: Совместимость с OSFP DR4, FR4, LR4, а также пассивными и активными медными кабелями.
Архитектура Quantum-2
Технология NVIDIA Quantum-2 обеспечивает скорость передачи данных до 400 Гбит/с на порт, встроенную поддержку RDMA (RoCE v2), улучшенную буферизацию и динамическое управление потоком. Это критически важно для AI/ML и HPC нагрузок.
Управление и сетевая инфраструктура
Коммутатор поддерживает полный стек сетевых протоколов, автоматизацию и интеграцию с экосистемой NVIDIA.
Инструменты управления
- CLI (SSH/Telnet) — классическая командная строка для детальной настройки.
- Web-интерфейс (HTTP/HTTPS) — интуитивное управление через браузер.
- SNMP, NETCONF, gRPC — интеграция с системами мониторинга и SDN.
- NVIDIA Onyx — операционная система с поддержкой Cumulus Linux (опционально).
Расширенные протоколы и возможности
- VXLAN, EVPN — реализация сетей Fabric и Overlay.
- ECMP, BGP, OSPF — продвинутая маршрутизация.
- MLAG, LACP — агрегация каналов и отказоустойчивость.
- PFC, ECN — управление перегрузками для RDMA.
Безопасность и автоматизация
- ACL (IPv4/IPv6), MAC-фильтрация, DHCP Snooping.
- Поддержка AAA, RADIUS, TACACS+.
- Ansible, Python API для автоматизации конфигураций.
Совместимое оборудование и аксессуары
Для полноценной работы NVIDIA MQM9790-NS2F рекомендуется использовать сертифицированные модули и компоненты. Ниже приведены основные совместимые позиции.
| Тип оборудования | Рекомендуемые модели / спецификации | Примечание |
|---|---|---|
| Оптические модули OSFP 400G | NVIDIA MMS4V40D FR4, MMS4X40D DR4, сторонние совместимые (Finisar, Intel, FS.com) | Для портов 400G — до 2 км (FR4) или 500 м (DR4) |
| Медные кабели OSFP (DAC) | NVIDIA MCP-40-xxx, сторонние пассивные/активные DAC от FS.com, 10Gtek | Длина до 3 м (пассивные) или до 7 м (активные) |
| Breakout-кабели (OSFP-4xQSFP28) | NVIDIA MCP- 40- 4Q- xxx, FS.com OSFP-4Q | Для разделения порта 400G на 4x100G |
| Консольный кабель | USB-C, RJ45-консоль (DB9 или USB) | Для первичной настройки через CLI |
| Блоки питания и вентиляторы | В комплекте PSU (2000 Вт, 1+1 резерв) и вентиляторные модули | Горячая замена, поддержка N+1 |
Аналоги NVIDIA Mellanox MQM9790-NS2F
Если модель недоступна или требуется сравнение, рассмотрите следующие альтернативы с близкими характеристиками.
| Производитель | Модель | Ключевые отличия / сходство |
|---|---|---|
| NVIDIA | Mellanox Quantum-2 MQM9790-NS2F | Базовая модель: 64x400G, 51.2 Tb/s, 66.5 Bpps, Onyx/Cumulus. |
| NVIDIA | Mellanox Quantum-2 MQM9790-NS2R | Аналогичный портовый состав, но с увеличенным буфером до 64 МБ. |
| Cisco | Cisco Nexus 9364D-GX2 | 64 порта 400G QSFP-DD, 51.2 Tb/s, NX-OS, поддержка ACI. Меньшая плотность портов на единицу. |
| Juniper | Juniper QFX5240-64OD | 64x400G QSFP-DD, 51.2 Tb/s, Junos OS, поддержка EVPN/VXLAN. Сопоставимая производительность. |
| Arista | Arista 7800R- 64D | 64 порта 400G QSFP-DD, 51.2 Tb/s, EOS, поддержка CloudVision. Аналогичный уровень. |
| Huawei | Huawei CloudEngine 16804 | Модульная платформа, 64x400G, поддержка AI Fabric. Может потребоваться больше места в стойке. |
Рекомендация: При выборе аналога обращайте внимание на поддерживаемую операционную систему, тип оптики и интеграцию с существующей инфраструктурой. Для сред HPC/AI предпочтение стоит отдать решениям NVIDIA Mellanox из-за оптимизации для GPU-кластеров.
Кому подойдёт NVIDIA Mellanox MQM9790-NS2F
Рекомендуется, если вам нужно:
- Построить кластер для AI/ML обучения или HPC со скоростью 400G на сервер.
- Обеспечить сверхнизкую задержку (менее 200 нс) и high-throughput для RDMA-трафика.
- Создать масштабируемую сеть Leaf-Spine на 64 порта 400G.
- Интегрировать решение с платформой NVIDIA DGX или HGX.
- Использовать автоматизацию через Ansible, NETCONF или Python API.
Вероятно, не подойдёт, если:
- Требуется лишь базовый L2/L3 на небольшом предприятии — избыточно и дорого.
- Нужны порты 10/25G — лучше рассмотреть серию Mellanox Spectrum.
- Бюджет ограничен и достаточно 100G — есть модели QM8790 с 32x100G.
- Планируется установка в офис/помещение с неконтролируемой температурой — требуется серверная с охлаждением.
Конструкция и условия эксплуатации
Металлический корпус, 1U
Размеры 660.4×438×44 мм (1U 19-дюймовый корпус), вес нетто около 12 кг. Крепится в стандартную стойку. Вентиляторная система с поддержкой горячей замены (N+1 резервирование).
Диапазон рабочих температур
- Эксплуатация: от 0°C до +45°C
- Хранение: от -40°C до +70°C
- Влажность: 5–95% (без конденсата) при хранении, 10–85% при работе
Устойчив к перепадам температур, предназначен для установки в серверных помещениях с системой кондиционирования.
Технические характеристики
| Модель | NVIDIA Mellanox Quantum-2 MQM9790-NS2F |
| Артикул | MQM9790-NS2F |
| Серия | Quantum-2 |
| Тип устройства | Коммутатор |
| Базовая единица | шт |
| Производитель | NVIDIA |
| Тип портов для основного подключения | 400G |
| Количество портов для основного подключения | 64 |
| Тип Uplink портов | OSFP |
| Скорость передачи сетевых пакетов | 66.5 Bpps |
| Диапазон температур при эксплуатации | 0 – 45°C |
| Диапазон температур при хранении | -40 – 70°C |
| Коммутационная способность | 51.2 Tb/s |
| Ширина | 660.4 мм |
| Глубина | 438 мм |
| Высота | 44 мм (1U) |
| CLI (настройка конфигурации) | Да |
| Мощность блоков питания | 2000 Вт (1+1 резерв) |
| Краткое описание | Коммутатор NVIDIA Mellanox Quantum-2 MQM9790-NS2F |
| Операционная система | NVIDIA Onyx (также Cumulus Linux по запросу) |
| Поддержка RDMA | RoCE v2, GPUDirect |
| Буфер пакетов | 32 МБ (стандарт) |
| Форм-фактор | 1U, 19″ |
| Вес нетто | ~12 кг |
| Уровень шума (типовой) | 75 дБ (при полной нагрузке) |
Часто задаваемые вопросы
Для каких сценариев оптимально использовать MQM9790-NS2F?
Коммутатор предназначен для высокопроизводительных дата-центров, кластеров AI/ML (NVIDIA DGX, HGX), HPC (суперкомпьютеры), а также для построения магистральных сетей Leaf-Spine с плотностью 64 порта 400G. Незаменим, когда требуется низкая задержка и пропускная способность более 50 Тбит/с.
Какие типы оптики и кабелей поддерживаются?
Поддерживаются оптические модули OSFP DR4 (500 м), FR4 (2 км), LR4 (10 км), а также пассивные медные кабели DAC до 3 м и активные до 7 м. Для разделения на 4x100G используются breakout-кабели OSFP-4xQSFP28.
Поддерживает ли коммутатор стекирование?
Да, поддерживается технология MLAG (Multi-Chassis Link Aggregation), а также виртуализация через EVPN/VXLAN. Физическое стекирование не предусмотрено, но логическая агрегация каналов доступна.
Какой максимальный бюджет питания?
Два блока питания по 2000 Вт с резервированием 1+1 (горячая замена). Типовое энергопотребление зависит от нагрузки: около 700-800 Вт при полной загрузке портами 400G.
Можно ли управлять коммутатором удаленно?
Да: CLI через SSH/Telnet, Web-интерфейс (HTTPS), SNMP, NETCONF, gRPC. Также поддерживается автоматизация через Ansible и Python API.
Какие протоколы VLAN поддерживаются?
Поддерживается Q-in-Q, 802.1Q, до 4094 VLAN, а также VXLAN для сетей Overlay.
Какова задержка коммутатора?
Задержка порт-порт составляет менее 200 нс при использовании технологии Store-and-Forward. Это одна из лучших характеристик в классе.
Требуется ли специальная сертификация для управления?
Рекомендуется знание сетей на уровне CCNP/CCIE или опыт работы с ОС Onyx/Cumulus. Для базового управления достаточно CLI и документации.
Поддерживает ли коммутатор функции безопасности?
ACL (IPv4/IPv6), фильтрация MAC, DHCP Snooping, контроль доступа (RADIUS/TACACS+), SSH/SSL, а также защита от ARP-spoofing.
Какая гарантия на оборудование?
NVIDIA предоставляет ограниченную пожизненную гарантию (Limited Lifetime Warranty) для коммутаторов серии Quantum-2.
