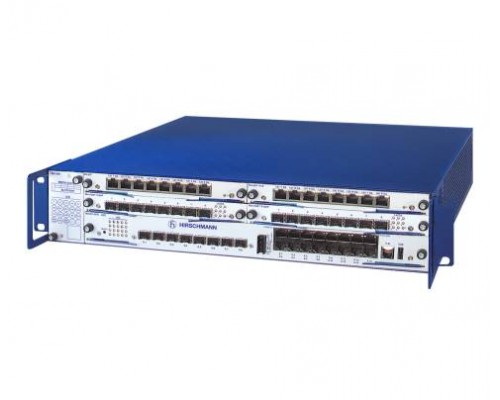

Hirschmann MACH4002 48G-L3P (арт. 943 911-301) — промышленный управляемый L3-коммутатор с 16 портами 10/100/1000Base-TX и развитыми возможностями маршрутизации. Предназначен для построения отказоустойчивых сетей в тяжёлых условиях эксплуатации: на производстве, транспорте, в энергетике и на объектах с жёсткими требованиями к надёжности. Поддерживает кольцевые топологии (HIPER-Ring, MRP), полный набор L2/L3 функций и питание 220 В.
Высокая производительность и отказоустойчивость
Коммутатор построен на промышленной платформе Hirschmann: коммутационная способность до 136 Гбит/с, поддержка стекирования и резервирования каналов. Устройство обеспечивает неблокируемую обработку трафика на всех портах.
16 портов Gigabit Ethernet с поддержкой PoE/PoE+
- 16 портов 10/100/1000Base-TX с автоматическим определением скорости и MDI/MDIX.
- Поддержка PoE+ (802.3at) — бюджет питания до 240 Вт для подключения камер, точек доступа и датчиков.
- Приоритизация PoE — возможность отключения некритичных устройств при перегрузке.
Uplink порты и резервирование
Четыре комбинированных порта (RJ-45/SFP) позволяют организовать гигабитные магистральные каналы с резервированием по кольцу.
Управление и безопасность сети
Управляемый L3-коммутатор предоставляет полный контроль над сетевым трафиком с поддержкой статической и динамической маршрутизации.
Инструменты управления
- CLI (командная строка с поддержкой Industry Standard)
- Web-интерфейс (HTTP/HTTPS)
- SNMP v1/v2c/v3 — интеграция в системы мониторинга
- SSH / Telnet — удалённое управление с шифрованием
Политики безопасности
- ACL (IPv4/IPv6/MAC) — фильтрация на основе L2-L4 полей
- 802.1X/RADIUS — аутентификация устройств
- DHCP Snooping, ARP Inspection — защита от подмены адресов
- Промышленная кибербезопасность — соответствие IEC 62443
Гибкая сегментация: VLAN
До 4094 VLAN (802.1Q) с поддержкой Voice VLAN, MAC-based VLAN и Private VLAN для изоляции критических приложений.
Дополнительные возможности и протоколы
Кольцевые топологии и отказоустойчивость
- HIPER-Ring — время восстановления <20 мс для кольца до 50 устройств
- MRP (Media Redundancy Protocol) — стандарт промышленной автоматизации
- RSTP/MSTP — стандартные протоколы дерева
- Агрегация каналов (LACP) — объединение портов до 8 Гбит/с
Маршрутизация L3
- Статическая маршрутизация — до 512 маршрутов
- Dynamic Routing (RIP, OSPF) — для сложных сетей
- VRF-Lite — виртуальные маршрутизирующие домены
Промышленные функции
- PoE/PoE+ — до 240 Вт с управлением питанием
- Расширенный температурный диапазон — от -10°C до +60°C
- Двойное питание 220 В с защитой от перегрузок
- Устойчивость к вибрациям и ударам — соответствие IEC 60068-2-6
Совместимое оборудование и аксессуары
Для полноценной работы Hirschmann MACH4002 рекомендуется использовать сертифицированные модули и компоненты Hirschmann.
| Тип оборудования | Рекомендуемые модели / спецификации | Примечание |
|---|---|---|
| Оптические SFP модули (1000Base) | Hirschmann M-SFP-SX/MM, M-SFP-LX/SM, а также совместимые (Siemens, Phoenix Contact) | Для подключения по оптике до 40 км |
| Медные SFP 1000Base-T | Hirschmann M-SFP-T | Для подключения по витой паре на расстоянии до 100 м |
| Консольный кабель | USB-C console cable (Hirschmann) или стандартный RJ45-DB9 | Для первоначальной настройки |
| Патч-корды | Cat6a / Cat7 S/FTP, промышленного исполнения | Для работы в условиях электромагнитных помех |
| Крепления для стойки | Входят в комплект (19", 2U) | Дополнительно — удлинённые направляющие |
Аналоги Hirschmann MACH4002 48G-L3P
Если модель недоступна или требуется сравнение, рассмотрите альтернативы с близкими характеристиками.
| Производитель | Модель | Ключевые отличия / сходство |
|---|---|---|
| Hirschmann | MACH4002 48G-L3P | Базовая модель с 16 портами GE, 220 В, PoE+ 240 Вт, L3 |
| Cisco | IE 4010 16P 4G+ PoE | 16 GE + 4 SFP, PoE+, L3, промышленный, но выше цена |
| Siemens | SCALANCE XC-300 | 16 GE, PoE+, MRP, L2/L3, аналог по функционалу |
| Moxa | EDS-528E-8PoE-4-4GC | 16 GE, PoE+, L2, кольцо Turbo Ring, бюджетнее |
| D-Link | DGS-1520-28XMP | 24 GE + 4 SFP+, PoE+, L2/L3, но не промышленный |
Рекомендация: Для непрерывных производственных процессов и транспортных систем Hirschmann является эталоном надёжности. Если бюджет ограничен, рассмотрите Moxa EDS-528E или Siemens SCALANCE.
Кому подойдёт Hirschmann MACH4002 48G-L3P
Рекомендуется, если вам нужно:
- Построить отказоустойчивую промышленную сеть с кольцевой топологией.
- Питать до 16 устройств по PoE+ (камеры, сканеры, датчики).
- Маршрутизировать трафик между VLAN (L3) на скоростях до 1 Гбит/с.
- Работать при температурах от -10°C до +60°C и высоких вибрациях.
- Интегрировать оборудование в системы автоматизации (PROFINET, Modbus TCP).
Вероятно, не подойдёт, если:
- Вам нужно более 16 портов — рассмотрите MACH4002 с модулями расширения.
- Требуются порты 10 Гбит/с (SFP+) — смотрите Hirschmann RSP или MACH4000 с 10G модулями.
- PoE не требуется — можно выбрать версию без PoE (MACH4002 48G-L3).
- Бюджет ограничен — промышленные аналоги от Moxa или D-Link будут дешевле.
- Вам нужен L2-коммутатор без маршрутизации — функции L3 избыточны.
Конструкция и условия эксплуатации
Металлический корпус, 2U
Размеры 480×435×88 мм, вес 7.5 кг. Устанавливается в 19-дюймовую стойку. Два блока питания 220 В (AC) с горячей заменой. Вентиляторное охлаждение с регулировкой скорости.
Диапазон рабочих температур
- Эксплуатация: от -10°C до +60°C
- Хранение: от -20°C до +70°C
- Влажность: 10–90% (без конденсата) при работе, до 95% при хранении
Степень защиты IP20, устойчив к вибрациям и ударам (IEC 60068-2-6). Предназначен для установки в шкафах управления и серверных помещениях.
Технические характеристики
| Тип устройства | Коммутатор управляемый L3 |
| Производитель | Hirschmann |
| Модель | MACH4002 48G-L3P |
| Артикул | 943 911-301 |
| Количество портов 10/100/1000Base-TX | 16 |
| Тип Uplink портов | 10/100/1000Base-TX (комбинированные с SFP) |
| Поддержка PoE/PoE+ | Да (802.3af/at), бюджет до 240 Вт |
| Коммутационная способность | 136 Гбит/с |
| Таблица MAC адресов | 16000 |
| Максимальное количество VLAN | 4094 |
| Поддерживаемые протоколы L3 | Статика, RIP, OSPF, VRRP |
| Протоколы резервирования | HIPER-Ring, MRP, RSTP, MSTP, LACP |
| Управление | CLI, Web, SNMP v1/v2c/v3, SSH, Telnet |
| Память Flash / RAM | 512 Мб / 1 Гб |
| Напряжение питания | 220 В AC (100–240 В, 50/60 Гц) |
| Гарантия | 5 лет (при регистрации) |
| Индустриальное исполнение | Да |
| Тип установки | Стоечное (19", 2U) |
| Размеры (Ш×Г×В) | 480×435×88 мм |
| Вес нетто | 7500 г |
| Размеры упаковки (Ш×Г×В) | 590×540×120 мм |
| Вес брутто | 8900 г |
| Диапазон рабочих температур | от -10°C до +60°C |
| Диапазон температур хранения | от -20°C до +70°C |
| Относительная влажность (работа/хранение) | 10–90% / 5–95% |
| Степень защиты | IP20 |
Часто задаваемые вопросы
Сколько портов имеет коммутатор и какие?
Коммутатор оснащён 16 портами 10/100/1000Base-TX с поддержкой PoE+ (бюджет до 240 Вт) и комбинированными слотами SFP для оптических/медных трансиверов.
Какие протоколы кольцевого резервирования поддерживаются?
HIPER-Ring (время восстановления <20 мс), MRP (стандарт МЭК), RSTP/MSTP. Возможно создание двойных колец и каскадных топологий.
Поддерживает ли коммутатор PoE и какой бюджет?
Да, все 16 портов поддерживают PoE+ (802.3at) с общим бюджетом 240 Вт. Можно питать камеры, точки доступа, панели оператора.
Какое напряжение питания требуется?
Коммутатор работает от сети 220 В (100–240 В, 50/60 Гц). Встроены два блока питания с горячей заменой для повышения надёжности.
Можно ли объединять несколько коммутаторов в стек?
Да, поддерживается стек до 8 устройств с единой точкой управления. Стекирование обеспечивает общее управление и резервирование.
Какие функции L3 доступны?
Статическая маршрутизация, RIP, OSPF, VRRP, VRF-Lite. Поддерживается до 512 маршрутов и 4094 VLAN.
Каковы габариты и способ установки?
Размер 480×435×88 мм (2U), вес 7.5 кг. Крепится в стандартную 19-дюймовую стойку, крепления входят в комплект.
В каких условиях можно эксплуатировать?
Температура от -10°C до +60°C, влажность 10–90%. Подходит для цехов, шкафов управления, транспортных средств и наружных шкафов.
Поддерживает ли коммутатор функции безопасности?
Да: ACL, 802.1X, DHCP Snooping, ARP Inspection, защищённые протоколы управления (SSH/SSL). Соответствие IEC 62443.
Чем отличается версия L3P от обычной L3?
Версия L3P дополнительно поддерживает PoE+ (240 Вт) на всех портах. Обычная L3 PoE не имеет.
