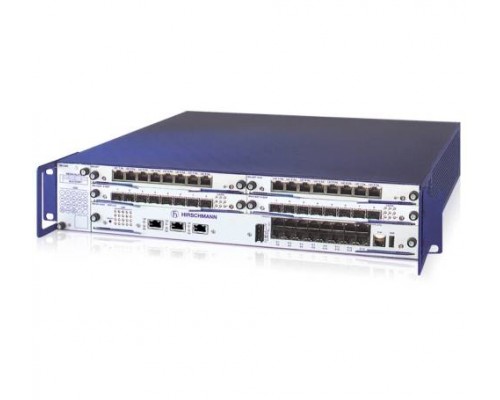

Hirschmann MACH4002-48G-L2P (арт. 943 911-101) — промышленный управляемый L2-коммутатор с 48 портами 10/100/1000Base-T, предназначенный для эксплуатации в жёстких условиях производственных площадок, транспортных систем и энергетической инфраструктуры. Выполнен в компактном корпусе высотой 2U, оснащён усиленным блоком питания 220 В AC и поддерживает полный набор механизмов отказоустойчивости (HIPER-Ring, PRP, HSR). Обеспечивает высокую плотность гигабитных подключений и надёжную работу в диапазоне температур от -40 до +70 °C.
Высокая производительность и отказоустойчивость
Коммутатор построен на промышленной платформе Hirschmann MACH4000: коммутационная способность 176 Гбит/с, скорость обработки пакетов до 130,9 млн пакетов/с. Полностью неблокируемая архитектура гарантирует одновременную передачу данных на всех портах без потерь.
48 портов Gigabit Ethernet (10/100/1000Base-T)
- Все порты с автоопределением — поддержка MDI/MDIX, Auto-Negotiation.
- Высокая плотность — 48 медных портов для подключения устройств в пределах 100 м.
- Индустриальная защита — гальваническая развязка, защита от перенапряжений.
Промышленное исполнение и резервирование
Корпус из алюминиевого сплава, степень защиты IP30, конформное покрытие плат. Поддерживаются протоколы резервирования HIPER-Ring (время восстановления < 10 мс), PRP и HSR для ответственных применений.
Управление и безопасность сети
Управляемый L2-коммутатор предоставляет полный контроль над трафиком и защиту периметра в промышленных сетях.
Инструменты управления
- CLI — командная строка с поддержкой скриптов.
- Web-интерфейс — интуитивная конфигурация через браузер.
- HiDiscovery — утилита для автоматического обнаружения устройств в сети.
- SNMP v1/v2/v3 — мониторинг и интеграция с системами управления.
Политики безопасности
- ACL (Access Control Lists) — фильтрация по IP, MAC, портам, протоколам.
- 802.1X — аутентификация устройств на порту.
- DHCP Snooping, IP Source Guard — защита от подмены адресов.
Гибкая сегментация: VLAN
Поддержка до 4094 VLAN (802.1Q), а также GVRP для автоматического распространения VLAN. Изоляция технологических сегментов, гостевого доступа и систем управления.
Дополнительные возможности и протоколы
Агрегация каналов (LACP)
Объединение до 8 портов в один логический канал с балансировкой нагрузки и резервированием.
IGMP/MLD Snooping
Оптимизация группового трафика для видеонаблюдения, VoIP, промышленных протоколов реального времени.
Spanning Tree (STP, RSTP, MSTP)
Защита от петель в сети с быстрым восстановлением.
Протоколы резервирования кольца
HIPER-Ring, PRP, HSR — время переключения менее 10 мс для критически важных приложений.
Совместимое оборудование и аксессуары
Для полноценной работы Hirschmann MACH4002-48G-L2P рекомендуется использовать сертифицированные компоненты. Ниже приведены основные совместимые позиции.
| Тип оборудования | Рекомендуемые модели / спецификации | Примечание |
|---|---|---|
| Модули расширения (слоты расширения) | MACH4000‑X‑MEDIA‑1, MACH4000‑X‑MEDIA‑2, MACH4000‑X‑SFP‑4 | Для добавления портов SFP, SFP+, или комбинированных |
| Оптические модули SFP | Hirschmann M‑SFP‑SX/MM, M‑SFP‑LX/SM, M‑SFP‑ZX80 | Расстояние до 80 км |
| Консольный кабель | DB9‑RJ45 (стандартный кабель Cisco / Hirschmann) | Для первоначальной настройки через CLI |
| Патч-корды | Cat6 / Cat6a S/FTP, оптоволоконные патч-корды LC/LC | Длина подбирается под топологию |
| Блоки питания / резервирование | Встроенный блок 220 В AC; опция резервного блока питания (RPS) | Горячая замена, защита от сбоев |
Аналоги Hirschmann MACH4002-48G-L2P
Если модель недоступна или требуется сравнение, рассмотрите следующие альтернативы с близкими характеристиками.
| Производитель | Модель | Ключевые отличия / сходство |
|---|---|---|
| Hirschmann | MACH4002-48G-L3P | + маршрутизация L3 (статический/OSPF), остальные характеристики идентичны |
| Hirschmann | RSPE40-48G-L2P | 24 PoE+ порта, 4x SFP+, менее мощный, но с PoE |
| Moxa | EDS-528E-48GT2SFP | 48 портов GT, 2x SFP, L2 управление, поддержка кольца Turbo Ring |
| Belden (GarrettCom) | 6K48G-24 | 48 портов Gigabit, L2/L3, –40...+75°C, резервирование G.8032 |
| Siemens | SCALANCE XB-200 | 48 портов (24+24), L2, Industrial Ethernet, поддержка RSTP |
Рекомендация: При выборе аналога обращайте внимание на температурный диапазон, наличие резервирующего блока питания и поддержку промышленных протоколов (PRP/HSR). Для задач с высокими требованиями к отказоустойчивости предпочтительны Hirschmann или Belden.
Кому подойдёт Hirschmann MACH4002-48G-L2P
Рекомендуется, если вам нужно:
- Построить промышленную сеть с 48+ гигабитными устройствами.
- Обеспечить резервирование кольца (HIPER-Ring, PRP) с временем восстановления <10 мс.
- Эксплуатировать оборудование при экстремальных температурах (от -40 до +70 °C).
- Управлять трафиком через VLAN, ACL, агрегацию каналов.
- Получить надёжное решение для энергетики, транспорта, нефтегазового сектора.
Вероятно, не подойдёт, если:
- Вам требуется PoE (питание по кабелю) — модель не имеет PoE-портов.
- Достаточно неуправляемого свитча — избыточно и дорого.
- Нужны порты 10 Гбит/с (SFP+) — требуется установка дополнительных модулей.
- Условия эксплуатации — офис с нормальной температурой (можно использовать более дешёвые аналоги).
Конструкция и условия эксплуатации
Металлический корпус, 2U
Размеры 480 × 435 × 88 мм, вес 7,4 кг (нетто), 8,9 кг брутто. Крепится в стандартную 19-дюймовую стойку (2U). Охлаждение — принудительное с заменяемыми вентиляторами.
Диапазон рабочих температур
- Эксплуатация: от –40 °C до +70 °C
- Хранение: от –40 °C до +85 °C
- Влажность: 10–95% (без конденсата) при работе, до 95% при хранении
Устойчив к вибрации, ударам, электромагнитным помехам (EN 61000-6-2, EN 61000-6-4). Может устанавливаться в неотапливаемых помещениях, на релейных шкафах и в транспортных средствах.
Технические характеристики
| Модель | Hirschmann MACH4002-48G-L2P |
| Артикул | 943 911-101 |
| Серия | MACH4000 |
| Уровень коммутатора | 2 уровень (L2) |
| Тип портов для основного подключения | 10/100/1000Base-T |
| Количество портов для основного подключения | 48 |
| Слоты расширения | 2 (для модулей SFP/SFP+/медиа) |
| Таблица MAC адресов | 16384 MAC адресов |
| Максимальный VLAN ID | 4094 |
| Протоколы VLAN | 802.1Q, GVRP |
| Память FLASH | 256 Мб |
| Объем ОЗУ | 512 Мб |
| Гарантия | 5 лет (расширенная опционально) |
| Тип питания | AC 220 В (100–240 В, 50/60 Гц) |
| Коммутация Мпакетов/с (MPPS) | 130,9 MPPS |
| Коммутационная способность | 176 Гбит/с |
| Тип установки | Стоечное (2U) |
| Порты консольные | RJ-45, USB‑C (для MACH4000) |
| Индустриальное исполнение | Да (IP30, –40...+70 °C, конформное покрытие) |
| Поддержка PoE | Нет |
| Агрегация каналов (LACP) | Да |
| IGMP Snooping | Да |
| Spanning Tree Protocol | STP, RSTP, MSTP |
| ACL (IPv4/IPv6) | Да |
| Фильтрация MAC-адресов | Да |
| DHCP Snooping | Да |
| Управление | CLI, Web, Telnet, SSH/SSL, HiDiscovery |
| Размеры (Ш×Г×В) | 480 × 435 × 88 мм |
| Вес нетто | 7400 г |
| Размеры упаковки (Ш×Г×В) | 590 × 570 × 120 мм |
| Масса брутто | 8900 г |
| Монтаж в стойку | Да, 2U |
| Диапазон температур при эксплуатации | от –40 °C до +70 °C |
| Диапазон температур при хранении | от –40 °C до +85 °C |
| Относительная влажность при эксплуатации | 10–95% (без конденсата) |
| Относительная влажность при хранении | 5–95% |
| Производитель | Hirschmann (Belden) |
Часто задаваемые вопросы
Для каких задач подходит Hirschmann MACH4002-48G-L2P?
Для построения отказоустойчивых промышленных сетей: автоматизация заводов, транспорт, энергетика, горнодобывающая промышленность. 48 гигабитных портов и поддержка HIPER-Ring (время восстановления <10 мс) делают его идеальным для критических приложений.
Поддерживает ли коммутатор PoE?
Нет, данная модель не поддерживает питание по Ethernet (PoE). Для питания оконечных устройств необходимо использовать отдельные инжекторы или коммутаторы с PoE.
Можно ли стекировать коммутаторы MACH4002-48G-L2P?
Да, поддерживается виртуальное стекирование (Hirschmann Stacking) через слоты расширения или порты SFP. В стеке могут объединяться до 8 устройств, управляемых как единое целое.
Какие модули расширения можно установить?
В слоты расширения устанавливаются модули: MACH4000-X-MEDIA-1 (1 порт SFP/комби), MACH4000-X-MEDIA-2 (2 порта SFP), MACH4000-X-SFP-4 (4 порта SFP). Поддерживаются SFP (1G) и SFP+ (10G).
Какое напряжение питания требуется?
Коммутатор рассчитан на питание от сети переменного тока 220 В (100–240 В, 50/60 Гц). Также доступен дополнительный резервный блок питания для горячей замены.
В каких условиях можно эксплуатировать коммутатор?
Температура от –40 °C до +70 °C, влажность до 95% без конденсата. Степень защиты IP30, устойчивость к вибрации и ударам. Подходит для уличных шкафов, промышленных цехов, транспортных средств.
Поддерживает ли коммутатор резервирование кольца?
Да, поддерживаются HIPER-Ring (восстановление <10 мс), PRP, HSR, а также резервирование по протоколу G.8032 (ERPS).
Какие функции безопасности доступны?
ACL (IPv4/IPv6), аутентификация 802.1X, DHCP Snooping, IP Source Guard, фильтрация MAC-адресов, защищённые протоколы управления (SSH/SSL).
Сколько VLAN поддерживает коммутатор?
До 4094 VLAN (802.1Q) с поддержкой GVRP для автоматического распространения VLAN между устройствами.
Где можно найти документацию и прошивки?
Вся техническая документация и последние версии прошивок доступны на официальном сайте Hirschmann (Belden) в разделе поддержки. Также можно обратиться к дистрибьютору.
