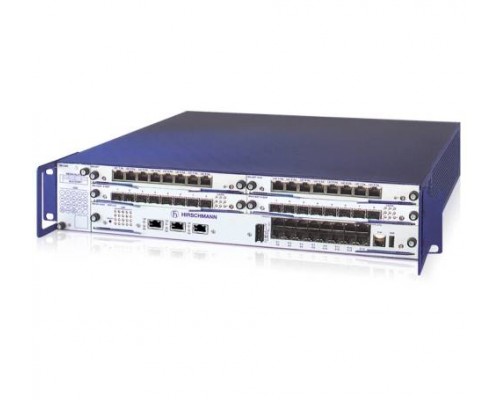

Hirschmann MACH4002-24G-L2P (арт. 943 916-101) — промышленный управляемый L2 коммутатор с 24 портами 10/100Base-TX (Fast Ethernet) и 4 комбо-портами SFP (100Base-FX/1000Base-X). Предназначен для эксплуатации в жестких условиях: расширенный температурный диапазон, высокая устойчивость к вибрациям и электромагнитным помехам. Поддерживает резервирование питания (2 входа 220 В AC/DC), протоколы отказоустойчивости (MRP, HIPER-Ring, PRP) и полный набор L2-функций. Идеальное решение для автоматизации производства, энергетики, транспортных систем и объектов критической инфраструктуры.
Индустриальная надёжность и производительность
Коммутатор построен на отказоустойчивой платформе с пассивным охлаждением и защитой от конденсата. Коммутационная способность составляет 13,6 Гбит/с, что обеспечивает неблокируемую обработку трафика на всех портах.
24 порта Fast Ethernet (10/100Base-TX)
- Автосогласование скорости и дуплекса — совместимость с любыми промышленными устройствами (контроллеры, датчики, приводы).
- Поддержка MDI/MDI-X — автоматическая настройка типа кабеля (прямой/кроссовый).
- Защита от электростатических разрядов до 4 кВ на всех медных портах.
4 комбо-порта SFP (100/1000 Мбит/с)
Каждый Uplink-порт может работать как медный (RJ-45 с PoE? — нет) или оптический (SFP). Используйте одномодовые/многомодовые трансиверы для связи на расстояние до 40 км.
Управление и безопасность сети
Полнофункциональный L2-коммутатор с возможностью настройки через CLI, Web, SNMP и промышленные протоколы автоматизации.
Инструменты управления
- CLI (Command Line Interface) — гибкая настройка через консольный порт (RS-232).
- Web-интерфейс — интуитивное управление через HTTPS.
- SNMP v1/v2c/v3 — интеграция в системы мониторинга (SCADA, PRTG).
- Hirschmann Industrial Software (HiVision) — централизованное управление сетями.
Политики безопасности
- ACL (IPv4/IPv6) — фильтрация по IP, MAC, протоколам Ethernet.
- 802.1X (Port-based Authentication) — контроль доступа к портам.
- DHCP Snooping / ARP Inspection — защита от атак на уровне L2.
Сегментация VLAN
До 4094 VLAN (802.1Q), включая голосовые VLAN, VLAN на основе протоколов и MAC-адресов. Изоляция промышленных сегментов (Modbus, PROFINET) от офисного трафика.
Дополнительные возможности и протоколы
Промышленная отказоустойчивость
- MRP (Media Redundancy Protocol) — время восстановления < 10 мс для кольцевых топологий.
- HIPER-Ring — proprietary протокол компании Hirschmann с временем переключения < 50 мс.
- PRP (Parallel Redundancy Protocol) — двойное резервирование для критических приложений.
Агрегация каналов (LACP)
Объединение до 8 портов в один логический канал для увеличения пропускной способности и отказоустойчивости.
IGMP/MLD Snooping
Оптимизация группового трафика (видеонаблюдение, multicast-команды) — снижение нагрузки на сеть.
Quality of Service (QoS)
Приоритизация промышленного трафика (PROFINET, EtherNet/IP) с помощью CoS/DSCP.
Совместимое оборудование и аксессуары
Для ввода в эксплуатацию Hirschmann MACH4002-24G-L2P рекомендуется использовать оригинальные модули и кабели. Ниже приведены основные совместимые позиции.
| Тип оборудования | Рекомендуемые модели / спецификации | Примечание |
|---|---|---|
| Оптические модули SFP (100/1000 Мбит/с) | Hirschmann M-SFP-SX/MM (850 нм), M-SFP-LX/SM (1310 нм), совместимые с MSA | Для портов SFP — до 40 км |
| Медные трансиверы SFP 1000Base-T | Hirschmann M-SFP-T, сторонние (10Gtek, FS.com) | Для подключения по витой паре Cat5e/Cat6 на расстояние до 100 м |
| Консольный кабель | RS-232 DB9 — RJ-45 (Cisco style), USB-конвертер (FTDI) | Для первоначальной настройки через CLI |
| Блоки питания (резервные) | Входят в комплект: 2 независимых входа 220 В AC/DC (модульные) | Возможна установка дополнительных источников (24/48 В DC) |
| Крепления для стойки / DIN-рейки | В комплекте: 19" крепления (1U) + DIN-рейка (EN 50022) | Монтаж в шкафы и на профиль |
Аналоги Hirschmann MACH4002-24G-L2P
Если данная модель недоступна или требуется сравнение, рассмотрите следующие промышленные коммутаторы с близкими характеристиками.
| Производитель | Модель | Ключевые отличия / сходство |
|---|---|---|
| Hirschmann | MACH4002-24G-L2P (данная модель) | Базовая конфигурация 24хFE + 4xSFP, 2xAC, L2 Lite |
| Hirschmann | MACH4002-48G-L2P | 48 портов Fast Ethernet, аналогичное резервирование, выше плотность |
| Siemens | SCALANCE XC-200 (6GK5 200-2BC00-2BA3) | 24 FE + 4 GE Combo, управление L2, PROFINET, MRP. Близкий функционал. |
| Moxa | Moxa EDS-G512E-8PoE-4GSFP | 8 PoE+ (240 Вт), 16 FE + 4 GE, L2, но меньше портов Fast Ethernet. |
| RuggedCom (Siemens) | RSG2488 | 24 FE + 4 GE SFP, поддержка IEC 61850, PRP, -40…+85°C. Более дорогой сегмент. |
| TP-Link | TL-SG3428XMP (не промышленный!) | Только для сравнения стоимости, не является промышленным аналогом. |
Рекомендация: При выборе аналога обращайте внимание на поддержку промышленных протоколов (MRP, PRP), диапазон рабочих температур и тип питания. Для строгих требований по резервированию и эксплуатации в тяжёлых условиях предпочтительны Hirschmann или RuggedCom.
Кому подойдёт Hirschmann MACH4002-24G-L2P
Рекомендуется, если вам нужно:
- Построить отказоустойчивую промышленную сеть (кольцевые топологии MRP/HIPER-Ring).
- Подключить 10-30 устройств Fast Ethernet (контроллеры, датчики, частотные приводы).
- Обеспечить резервирование питания (2 входа 220 В) и защиту от перебоев.
- Работать при температурах от -10 до +60 °C (с расширением до -40…+85°C).
- Управлять сегментацией и безопасностью на уровне L2 (VLAN, ACL).
Вероятно, не подойдёт, если:
- Вам нужны порты Gigabit Ethernet для всех подключений — модель поддерживает Fast Ethernet только на основных портах.
- Требуется питание PoE+ (например, для камер) — коммутатор не поддерживает PoE.
- Нужна простая сеть без резервирования — достаточно неуправляемого промышленного свитча.
- Вы планируете использовать в офисных условиях с низкими требованиями к защите.
Конструкция и условия эксплуатации
Прочный металлический корпус, 1U
Размеры 480?435?88 мм, вес 7,4 кг. Крепится в 19-дюймовую стойку или на DIN-рейку (комплект поставки). Защита корпуса IP30, пассивное охлаждение (без вентиляторов) — бесшумная работа.
Диапазон рабочих температур
- Эксплуатация: от -10°C до +60°C (с опциональными модулями расширения до -40°C…+85°C)
- Хранение: от -40°C до +85°C
- Влажность: 10–95% (без конденсата) при работе, до 95% при хранении
Устойчив к вибрации (5 Гц…500 Гц, 2g), ударам (15g / 11 мс) и электромагнитным помехам (EN 61000-6-2/6-4). Подходит для установки на производстве, в шкафах управления, на открытых площадках.
Технические характеристики
| Модель | Hirschmann MACH4002-24G-L2P |
| Артикул | 943 916-101 |
| Тип устройства | Коммутатор управляемый L2 |
| Производитель | Hirschmann (Belden) |
| Тип портов для основного подключения | 10/100Base-TX (Fast Ethernet) |
| Количество портов для основного подключения | 24 |
| Тип Uplink портов | 4x SFP (100/1000 Мбит/с) |
| Коммутационная способность | 13,6 Гбит/с |
| Таблица MAC адресов | 8192 MAC адресов |
| Максимальный VLAN ID | 4094 |
| Протоколы VLAN | 802.1Q, Voice VLAN, Protocol-based VLAN |
| Память FLASH | 256 Мб |
| Объем ОЗУ | 512 Мб |
| Гарантия | 5 лет (расширенная при регистрации) |
| Тип питания | 220 В AC/DC (2 независимых входа, резервирование) |
| Потребляемая мощность | Макс. 45 Вт (без модулей SFP) |
| Тип установки | 19" стойка (1U), DIN-рейка |
| Порты консольные | RS-232 (DB9) |
| Индустриальное исполнение | Да (IP30, виброустойчивость, расширенный температурный диапазон) |
| Поддержка резервирования | MRP, HIPER-Ring, PRP, LACP |
| ACL (IPv4/IPv6) | Да |
| 802.1X (Port-based Auth) | Да |
| DHCP Snooping | Да |
| Управление | CLI, Web (HTTPS), SNMP v1/v2c/v3, Telnet, SSH |
| Размеры (Ш?Г?В) | 480?435?88 мм |
| Вес нетто | 7400 г |
| Размеры упаковки (Ш?Г?В) | 580?540?130 мм |
| Масса брутто | 8600 г |
| Диапазон температур при эксплуатации | от -10°C до +60°C (опционально -40°C…+85°C) |
| Диапазон температур при хранении | от -40°C до +85°C |
| Относительная влажность при эксплуатации | 10–95% (без конденсата) |
| Степень защиты корпуса | IP30 |
| Краткое описание | Коммутатор Hirschmann MACH4002-24G-L2P |
Часто задаваемые вопросы
Для каких отраслей предназначен этот коммутатор?
Промышленная автоматизация (AS-i, PROFINET), энергетика, транспорт (железная дорога, метро), нефтегазовый сектор, системы безопасности (видеонаблюдение в тяжёлых условиях).
Поддерживает ли коммутатор PoE?
Нет, модель MACH4002-24G-L2P не имеет функций PoE. Для питания устройств по кабелю используйте промышленные PoE-инжекторы или модели Hirschmann с поддержкой PoE (например, MACH4002-24G-L2P-PoE).
Какие протоколы резервирования поддерживаются?
MRP (Media Redundancy Protocol), HIPER-Ring, PRP (Parallel Redundancy Protocol), а также агрегация каналов LACP. Время восстановления для MRP < 10 мс.
Какой тип оптических модулей подходит для SFP-портов?
Стандартные SFP (MSA) с поддержкой 100Base-FX или 1000Base-X. Рекомендуются оригинальные модули Hirschmann серии M-SFP, но совместимы и сторонние (Finisar, FS.com).
Можно ли использовать коммутатор на улице (неотапливаемое помещение)?
Да, при условии установки в защищённый шкаф (IP65+). Рабочий диапазон -10…+60°C, с опцией расширения до -40°C (необходимо заказать специальные модули).
Поддерживается ли управление через облачные сервисы?
Нет, коммутатор не имеет встроенной поддержки облачных платформ. Управление локальное через CLI/Web/SNMP. Для централизованного мониторинга используйте HiVision или SCADA.
Какое максимальное количество VLAN можно настроить?
До 4094 виртуальных сетей (802.1Q). Дополнительно поддерживаются Protocol-based VLAN и Voice VLAN для промышленных приложений.
Есть ли защита от электромагнитных помех (EMC)?
Да, устройство соответствует стандартам EN 61000-6-2 (устойчивость) и EN 61000-6-4 (излучение). Уровень защищённости достаточен для размещения рядом с мощными приводами и инверторами.
Сколько блоков питания установлено и возможен ли «горячий» ремонт?
Установлены два модульных блока питания 220 В AC/DC (резервирование 1+1). Замена блоков возможна без выключения коммутатора (hot-swappable).
Какой срок гарантии и есть ли расширенная поддержка?
Стандартная гарантия Hirschmann — 5 лет. При регистрации устройства на сайте производителя можно получить расширенную поддержку (7 лет).
