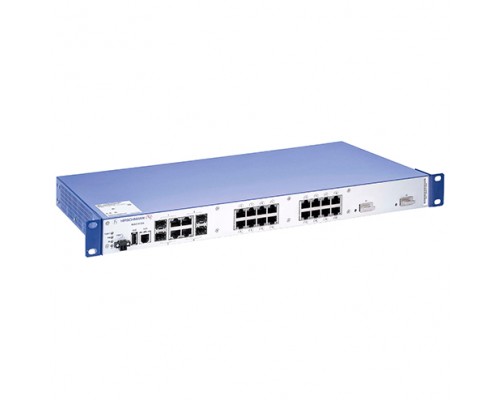

Hirschmann MACH104-16TX-PoEP (арт. 942 030-001) — управляемый промышленный L2-коммутатор с 16 портами Gigabit Ethernet (PoE+) и 4 комбо-портами SFP (10/100/1000Base-TX + SFP). Предназначен для эксплуатации в жёстких условиях: расширенный температурный диапазон, влажность до 95%, металлический корпус, монтаж в стойку 19". Обеспечивает питание PoE для IP-камер, точек доступа, датчиков и терминалов, а гигабитные аплинки гарантируют надёжное подключение к магистральной сети. Поддерживает полный набор L2-функций: VLAN, ACL, IGMP Snooping, DHCP, IP-маршрутизацию (статическую) и управление через CLI, Web, Telnet, SSH/SSL.
Промышленная производительность и надёжность
Коммутатор построен на промышленной платформе Hirschmann: коммутационная способность позволяет обслуживать все порты на полной скорости. Устройство рассчитано на работу в условиях высоких нагрузок и экстремальных температур (0…+50 °C), что делает его идеальным для автоматизации, транспортной инфраструктуры и производственных объектов.
16 портов Gigabit Ethernet с PoE+
- Бюджет питания PoE — 16 портов с поддержкой IEEE 802.3af/at, питание до 30 Вт на порт.
- Автоматическое управление питанием — приоритизация портов и защита от перегрузок.
- Совместимость с любыми PoE-устройствами — IP-камеры, точки доступа, терминалы, датчики.
4 комбо-порта SFP (10/100/1000Base-TX + SFP)
Каждый комбо-порт позволяет использовать либо медный RJ-45, либо оптический SFP-трансивер (1 Гбит/с). Это даёт гибкость при организации аплинков: оптика для удалённых сегментов, медь для локальных подключений.
Управление и безопасность сети
Управляемый L2-коммутатор предоставляет администратору полный контроль над трафиком и защитой периметра сети.
Инструменты управления
- CLI — командная строка для гибкой настройки.
- Web-интерфейс — интуитивное управление через браузер.
- SSH / SSL / Telnet — удалённый доступ с шифрованием.
- DHCP-сервер — встроенный DHCP-сервер на порт, DHCP option 82.
Политики безопасности
- ACL (Access Control Lists) — фильтрация трафика по IP, MAC, портам.
- Фильтрация MAC-адресов — белые/чёрные списки устройств.
- DHCP Snooping — защита от атак DHCP-серверов.
- Зеркалирование портов — диагностика и мониторинг трафика.
Гибкая сегментация: VLAN (до 4094)
Поддержка 802.1Q VLAN и GVRP для автоматического распределения VLAN. Сегментируйте сети отделов, гостевой доступ, IP-видеонаблюдение и VoIP.
Дополнительные возможности и протоколы
Агрегация каналов (LACP)
Объединение нескольких портов (в т.ч. SFP) в один логический канал для увеличения пропускной способности и отказоустойчивости.
IGMP Snooping / GMRP
Оптимизация доставки группового трафика (IPTV, видеоконференции).
Spanning Tree Protocol (STP, RSTP, MSTP)
Защита от петель в сети и обеспечение резервных путей.
IP-маршрутизация (статическая)
Поддержка статической IP-маршрутизации для взаимодействия между разными VLAN без внешнего роутера.
Управление потоками (Flow Control)
Предотвращение потери пакетов при перегрузках.
Совместимое оборудование и аксессуары
Для полноценной работы Hirschmann MACH104-16TX-PoEP рекомендуется использовать сертифицированные компоненты. Ниже приведены основные совместимые позиции.
| Тип оборудования | Рекомендуемые модели / спецификации | Примечание |
|---|---|---|
| Оптические модули SFP (1 Гбит/с) | Hirschmann M-SFP-SX/LC (многомод), M-SFP-LX/LC (одномод), а также совместимые сторонние (Allied Telesis, Cisco, Finisar) | Для комбо-портов SFP — до 10 км (LX) или 550 м (SX) |
| Медные трансиверы SFP 1000Base-T | Hirschmann M-SFP-T, сторонние (10Gtek, Flexoptix) | Для подключения по витой паре Cat5e/Cat6 на расстояние до 100 м |
| Консольный кабель | DB9-RJ45, USB-console (FTDI) | Для первоначальной настройки через CLI |
| Патч-корды и коммутационные шнуры | Cat5e/Cat6 UTP/FTP, LC/LC duplex (оптика) | Длина подбирается под топологию сети |
| Крепления для стойки | Входят в комплект (стандартные 19", 1U) | Дополнительно можно заказать удлинённые винты или полки |
Аналоги Hirschmann MACH104-16TX-PoEP
Если модель недоступна или требуется сравнение, рассмотрите следующие альтернативы с близкими характеристиками.
| Производитель | Модель | Ключевые отличия / сходство |
|---|---|---|
| Hirschmann | MACH104-20TX-PoEP (арт. 942 030-002) | 20 портов PoE (16 + 4 комбо), аналогичный функционал, но увеличенное количество медных портов. |
| Hirschmann | RSP20-20M-4C-PoEP-2S | 20 портов PoE+, 4 комбо SFP+, расширенные L2/L3, поддержка стекирования, выше цена. |
| Cisco | Catalyst IE3300-16P-4S | 16 PoE+, 4 SFP, промышленный, L2/L3, более сложная лицензионная политика. |
| Huawei | AR651W-L16-P | 16 PoE+, 4 SFP, L2, встроенный Wi-Fi, маршрутизатор, бюджетный вариант. |
| TP-Link | TL-SG3428XMP (промышленная версия) | 24 PoE+, 4 SFP+, L2/L3, статический роутинг, более низкая цена, но не полный промышленный диапазон. |
Рекомендация: При выборе аналога обращайте внимание на температурный диапазон и поддержку PoE+. Для жёстких условий эксплуатации предпочтительны Hirschmann или Cisco IE.
Кому подойдёт Hirschmann MACH104-16TX-PoEP
Рекомендуется, если вам нужно:
- Построить промышленную сеть с питанием PoE (камеры, датчики, терминалы).
- Обеспечить работу в расширенном температурном диапазоне (0…+50 °C) и высокой влажности.
- Управлять трафиком через VLAN, ACL, IGMP, LACP.
- Использовать оптические аплинки для удалённых сегментов (комбо-порты SFP).
- Получить статическую IP-маршрутизацию между VLAN.
Вероятно, не подойдёт, если:
- Вам нужно до 8 портов — избыточно, можно взять Hirschmann SPIDER или RSP.
- PoE не требуется — есть модель без PoE (MACH104-20TX).
- Нужны порты 10 Гбит/с (SFP+) — смотрите MACH104 с буквой "X" в названии.
- Требуется полная L3-маршрутизация (OSPF, BGP) — рассмотрите Hirschmann RSP или Cisco.
Конструкция и условия эксплуатации
Металлический корпус, 1U, 19"
Размеры 448×310×44 мм, вес 4,5 кг. Крепится в стандартную стойку (в комплекте крепления). Компактный размер позволяет устанавливать в распределительные шкафы.
Промышленный диапазон температур
- Эксплуатация: от 0°C до +50°C
- Хранение: от -20°C до +85°C
- Влажность: 10–95% (без конденсата) при работе и хранении
Устойчив к вибрациям и ударам (промышленное исполнение). Может устанавливаться в производственных цехах, на складах, в телекоммуникационных шкафах.
Технические характеристики
| Модель | Hirschmann MACH104-16TX-PoEP |
| Артикул | 942 030-001 |
| Тип устройства | Коммутатор |
| Производитель | HIRSCHMANN |
| Тип коммутатора | Управляемый L2 |
| Тип портов для основного подключения | 10/100/1000Base-TX |
| Количество портов для основного подключения | 20 (16 PoE + 4 комбо SFP) |
| Тип Uplink портов | Combo SFP (10/100/1000Base-TX + SFP) |
| Поддержка PoE | Да, 16 портов (IEEE 802.3af/at) |
| IP-маршрутизация | Да (статическая) |
| Поддержка VLAN | Да (802.1Q, GVRP) |
| Поддержка Quality of Service (QoS) | Да |
| Зеркальное отражение порта | Да |
| Поддержка управления потоками | Да |
| SSH/SSL поддержка | Да |
| Telnet | Да |
| Отслеживание сетевого трафика IGMP | Да (IGMP Snooping, GMRP) |
| Протокол регистрации GARP VLAN (GVRP) | Да |
| Функции DHCP | DHCP, DHCP option 82, integrated DHCP server per port |
| Управление | CLI, Web, Telnet, SSH/SSL |
| Монтаж в стойку | Да, 19", 1U |
| Материал корпуса | Металл |
| Потребляемая мощность (в обычном режиме) | 35 Вт |
| Тепловыделение | 119 Btu (IT) h |
| Размеры (ШхГхВ) | 448 × 310 × 44 мм |
| Вес нетто | 4500 г |
| Размеры упаковки (ШхГхВ) | 560 × 430 × 98 мм |
| Масса брутто | 5300 г |
| Диапазон температур при эксплуатации | 0…+50 °C |
| Диапазон температур при хранении | -20…+85 °C |
| Диапазон относительной влажности при эксплуатации | 10–95% (без конденсата) |
| Диапазон относительной влажности при хранении | 10–95% |
| Напряжение питания | 220 В AC |
| Индустриальное исполнение | Да |
| Краткое описание | Коммутатор Hirschmann MACH104-16TX-PoEP |
Часто задаваемые вопросы
Для каких задач предназначен MACH104-16TX-PoEP?
Промышленные сети автоматизации, транспортная инфраструктура, системы видеонаблюдения, объекты энергетики. 16 портов PoE и 4 комбо SFP обеспечивают питание удалённых устройств и гигабитные магистральные каналы.
Какой бюджет PoE и можно ли одновременно питать 16 устройств?
Суммарный бюджет зависит от внешнего блока питания (в спецификации указана потребляемая мощность 35 Вт без нагрузки PoE). Максимальная мощность на порт — 30 Вт (802.3at). Одновременно можно питать до 16 устройств, но суммарная нагрузка не должна превышать возможностей используемого PoE-инжектора или блока питания.
Что такое комбо-порты SFP и как их использовать?
Каждый из 4 комбо-портов имеет два интерфейса: медный RJ-45 (10/100/1000) и слот SFP (1 Гбит/с). Одновременно можно использовать только один из них. Это позволяет выбирать тип подключения: медь для коротких расстояний, оптика для длинных.
Поддерживает ли коммутатор стекирование?
Нет, физическое стекирование не поддерживается. Но доступна агрегация каналов LACP для объединения портов и отказоустойчивости (до 8 групп).
Можно ли управлять коммутатором удалённо через интернет?
Да, через Web-интерфейс, Telnet или SSH (рекомендуется SSH). Для удалённого доступа потребуется настроить IP-адрес управления и маршрутизацию.
Какие методы безопасности реализованы?
ACL (IPv4/IPv6), фильтрация MAC-адресов, DHCP Snooping, SSH/SSL для шифрования управления, зеркалирование портов для мониторинга.
Каковы условия эксплуатации (температура, влажность)?
Рабочая температура от 0 до +50 °C, относительная влажность 10–95% без конденсата. Хранение от -20 до +85 °C. Подходит для неотапливаемых помещений и промышленных зон.
Можно ли использовать SFP-трансиверы других производителей?
Да, поддерживаются совместимые SFP (например, Finisar, Allied Telesis, Cisco, FS.com), но рекомендуется использовать оригинальные Hirschmann для гарантии стабильной работы.
Входит ли в комплект крепление для стойки?
Да, в комплекте идут стандартные 19-дюймовые крепления для установки в стойку (1U). Дополнительно можно заказать удлинённые винты или полки.
Поддерживает ли коммутатор статическую IP-маршрутизацию?
Да, поддерживает статическую маршрутизацию для взаимодействия между различными VLAN без внешнего роутера.
