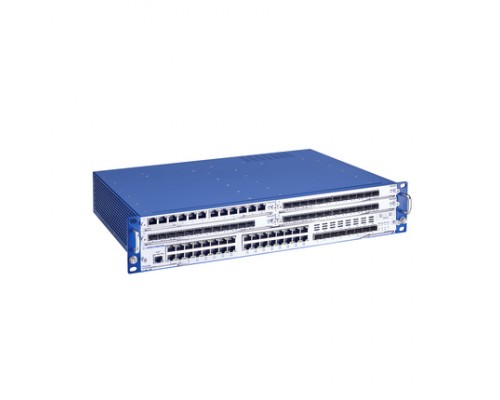

Hirschmann MACH 4002 48G+3X-L3P (арт. 943 878-301) — промышленный управляемый коммутатор уровня L3 с 48 портами 10/100/1000Base-T и 3 портами 10G SFP+. Предназначен для построения отказоустойчивых магистральных сетей в системах промышленной автоматизации, энергетике, транспортной инфраструктуре и на крупных предприятиях. Поддерживает полный набор L3-функций (статическая и динамическая маршрутизация, VRRP, политики QoS), а также промышленные протоколы резервирования MRP (Media Redundancy Protocol) и PRP (Parallel Redundancy Protocol). Коммутатор выполнен в прочном металлическом корпусе с возможностью установки в 19″ стойку (2U) и рассчитан на работу в жёстких условиях эксплуатации.
Высокая производительность и гибкость портов
Коммутатор Hirschmann MACH 4002 обеспечивает коммутационную способность до 128 Гбит/с и поддерживает неблокируемую работу всех портов. Это позволяет использовать его в качестве ядра сети или мощного агрегирующего узла.
48 портов Gigabit Ethernet (10/100/1000Base-T)
- Полный набор медных портов — 48 разъёмов RJ-45 с автоопределением скорости и MDI/MDIX.
- Поддержка PoE+ (опционально, при установке модуля питания) — до 740 Вт бюджета.
- Защита от электростатических разрядов и перепадов напряжения — промышленный уровень.
3 порта 10G SFP+ для аплинка
Три порта 10 Gigabit SFP+ позволяют организовать高速ное соединение с магистралью или серверами. Поддерживаются оптические трансиверы 10GBASE-SR/LR, а также медные 10GBASE-T (с использованием специальных модулей).
Маршрутизация и управление трафиком L3
Благодаря полной поддержке L3 коммутатор может выступать в роли полноценного маршрутизатора для небольших и средних сетей.
Протоколы динамической маршрутизации
- OSPFv2/v3 — для построения сложных маршрутизируемых сетей.
- VRRP — резервирование шлюза по умолчанию.
- Статическая маршрутизация — для простых топологий.
Промышленное резервирование
- MRP (Media Redundancy Protocol) — время восстановления менее 10 мс.
- PRP (Parallel Redundancy Protocol) — полное дублирование сети.
- STP/RSTP/MSTP — совместимость со стандартными протоколами.
Управление трафиком
Поддержка DiffServ/QoS, ACL (IPv4/IPv6), VLAN (до 4094), агрегация каналов (LACP), IGMP/MLD snooping.
Индустриальное исполнение и условия эксплуатации
Коммутатор разработан для работы в тяжёлых промышленных условиях.
Прочный металлический корпус, 2U
Размеры 480×435×88 мм, вес 7,5 кг. Устанавливается в 19″ стойку. Степень защиты IP30. Вентиляторное охлаждение с возможностью замены «на горячую».
Диапазон рабочих температур
- Эксплуатация: от -40°C до +70°C (с опциональным расширенным диапазоном до +85°C)
- Хранение: от -40°C до +85°C
- Влажность: 10–95% (без конденсата)
Устойчив к вибрации, ударам и электромагнитным помехам (соответствие IEC 61850, EN 50121-4).
Совместимое оборудование и аксессуары
Для работы в промышленных сетях рекомендуется использовать оригинальные модули Hirschmann и совместимые компоненты.
| Тип оборудования | Рекомендуемые модели / спецификации | Примечание |
|---|---|---|
| Оптические модули SFP+ (10 Гбит/с) | Hirschmann M-SFP-SX/LC (многомод), M-SFP-LX/LC (одномод), совместимые сторонние (Finisar, FS.com) | Для портов 10G — до 10 км (одномод) или 300 м (многомод) |
| Медные трансиверы SFP+ 10GBASE-T | Hirschmann M-SFP-T, сторонние (10Gtek) | Для подключения по витой паре Cat6a/Cat7 до 30 м |
| Модули PoE (при необходимости) | Hirschmann MACH 4000 PoE Module 740W | Устанавливается в слот расширения |
| Консольный кабель | USB 2.0 Type-A — RJ45 (FTDI чип) | Для первоначальной настройки |
| Патч-корды и шнуры | Cat6a S/FTP (для 10G), LC/LC duplex (оптика) | Длина подбирается под топологию |
| Крепления для стойки | Входят в комплект (19″, 2U) | Дополнительно — удлинённые направляющие |
Аналоги Hirschmann MACH 4002 48G+3X-L3P
Если модель недоступна, рассмотрите следующие альтернативы с близкими характеристиками.
| Производитель | Модель | Ключевые отличия / сходство |
|---|---|---|
| Hirschmann | MACH 4002 48G+4X-L3P | 4 порта 10G вместо 3, аналогичный функционал. Ближайший аналог. |
| Moxa | Moxa EDS-828-G48-L3 | 48 GE + 4 10G, L3, поддержка MRP, широкий температурный диапазон. Промышленный конкурент. |
| Cisco | Catalyst IE9300 (IE-9320-48P-4X) | 48 PoE+, 4x10G, L3, промышленное исполнение, но более высокая цена. |
| Siemens | SCALANCE XC-400 48G-L3 | 48 GE, 4x10G, L3, поддержка PRP/HSR, полностью совместим с промышленной средой Siemens. |
| Belden | Hirschmann RSP 35-48T-L3P | 48 GE, 4x10G, L3, упрощённая версия MACH 4002 для лёгких условий. |
Рекомендация: При выборе аналога обращайте внимание на количество 10G портов, поддержку MRP/PRP и диапазон рабочих температур. Для систем с жёсткими требованиями к резервированию предпочтительны Hirschmann или Siemens.
Кому подойдёт Hirschmann MACH 4002 48G+3X-L3P
Рекомендуется, если вам нужно:
- Построить отказоустойчивую промышленную сеть с резервированием MRP/PRP.
- Подключить 40+ устройств Gigabit Ethernet с возможностью аплинка 10G.
- Использовать L3-маршрутизацию (OSPF, VRRP) на уровне доступа/распределения.
- Обеспечить работу при температурах от -40°C до +70°C.
- Интегрировать сеть в системы SCADA, энергетику (IEC 61850) или транспорт.
Вероятно, не подойдёт, если:
- Вам нужен простой неуправляемый коммутатор для дома или малого офиса.
- Достаточно 8–24 портов и не требуется L3.
- Требуется поддержка PoE на всех портах (здесь PoE опционален).
- Ограничен бюджет — данный коммутатор премиального сегмента.
Технические характеристики
| Тип устройства | Коммутатор управляемый L3 |
| Артикул | 943 878-301 |
| Производитель | HIRSCHMANN |
| Серия | MACH 4000 |
| Тип коммутатора | Управляемый L3 |
| Тип портов для основного подключения | 10/100/1000Base-TX |
| Количество портов 10/100/1000Base-T | 48 |
| Количество портов 10G SFP+ | 3 |
| Индустриальное исполнение | Да |
| Коммутационная способность | 128 Гбит/с |
| Таблица MAC-адресов | 32768 |
| Количество VLAN | 4094 |
| Поддержка MRP | Да |
| Поддержка PRP | Да |
| Динамическая маршрутизация | OSPFv2/v3, VRRP |
| Управление | CLI, Web, Telnet, SSH, SNMP |
| Питание | AC 100–240 В (встроенный БП) |
| Мощность потребления (макс.) | 180 Вт (без PoE) |
| Размеры (Ш×Г×В) | 480×435×88 мм |
| Вес нетто | 7500 г |
| Размеры упаковки (Ш×Г×В) | 590×560×120 мм |
| Масса брутто | 8900 г |
| Монтаж в стойку | Да, 19″, 2U |
| Температура эксплуатации | от -40°C до +70°C |
| Температура хранения | от -40°C до +85°C |
| Относительная влажность при эксплуатации | 10–95% (без конденсата) |
| Степень защиты корпуса | IP30 |
| Краткое описание | Коммутатор Hirschmann MACH 4002 48G+3X-L3P |
Часто задаваемые вопросы
Какие протоколы резервирования поддерживает?
MRP (Media Redundancy Protocol) и PRP (Parallel Redundancy Protocol), а также классические STP/RSTP/MSTP. Время восстановления при использовании MRP — менее 10 мс.
Можно ли использовать коммутатор на улице?
Да, при условии установки в защищённый шкаф (IP65 или выше). Сам коммутатор имеет степень защиты IP30 и рассчитан на температуру от -40°C до +70°C.
Поддерживает ли PoE?
В стандартной конфигурации — нет. PoE+ (до 740 Вт) доступен при установке опционального модуля Hirschmann MACH 4000 PoE Module.
Какую маршрутизацию поддерживает?
Статическую маршрутизацию, OSPFv2/v3 и VRRP для резервирования шлюза. Этого достаточно для большинства промышленных L3-сетей.
Сколько портов 10G и для чего они?
3 порта SFP+ со скоростью 10 Гбит/с. Используются для подключения к магистрали, серверам, другим коммутаторам MACH 4000. Поддерживаются оптические и медные модули.
Какие функции управления доступны?
CLI через консоль или SSH, Web-интерфейс, SNMP, Telnet. Полный набор промышленных протоколов: VLAN, QoS, ACL, агрегация LACP.
В каких отраслях чаще всего применяют?
Энергетика (IEC 61850), транспорт (EN 50121-4), нефтегазовая отрасль, промышленная автоматизация, системы безопасности.
Какой бюджет мощности для модуля PoE?
Опциональный PoE-модуль обеспечивает до 740 Вт (IEEE 802.3af/at). Рекомендуется для питания IP-камер, терминалов, датчиков.
Требуется ли специальный консольный кабель?
Стандартный USB-A — RJ45 (с переходником на RS-232). Hirschmann использует стандартный разъём RJ45 для консоли.
Какие аналоги существуют от других производителей?
Moxa EDS-828-G48-L3, Cisco IE-9320-48P-4X, Siemens SCALANCE XC-400 48G-L3, Belden RSP 35-48T-L3P.
