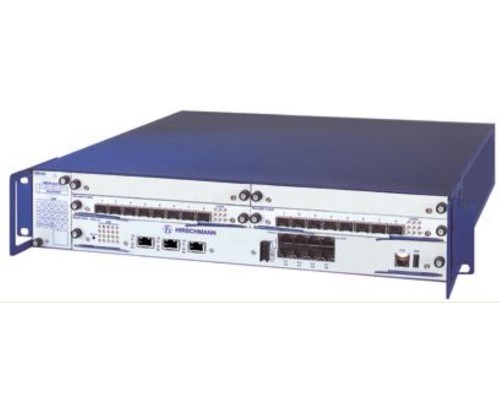

Hirschmann MACH 4002 24G-L3P (арт. 943 916-301) — управляемый промышленный коммутатор уровня L3 с 24 портами 10/100/1000Base-TX и 4 комбо-портами SFP (1 Гбит/с). Корпус выполнен в формате 19" (высота 2U) и предназначен для эксплуатации в жёстких условиях: на производстве, в энергетике, на транспорте и в системах промышленной автоматизации. Коммутатор поддерживает статическую и динамическую маршрутизацию (OSPF, VRRP), полный набор L2-функций, а также резервирование питания и защиту от перепадов напряжения. Надёжное решение для построения отказоустойчивых сетей уровня доступа и распределения.
Высокая производительность и промышленная надёжность
Коммутатор построен на базе высокопроизводительной платформы Hirschmann: коммутационная способность до 128 Гбит/с, скорость обработки пакетов — 95 Мpps. Этого достаточно для неблокируемой работы всех портов даже при максимальной нагрузке.
24 порта Gigabit Ethernet с комбо-оптикой
- 24 порта 10/100/1000Base-TX — поддержка автосогласования и автоматического определения полярности.
- 4 комбо-порта SFP — каждый порт может работать как медный (RJ-45) или оптический (SFP), что даёт гибкость при подключении.
- Поддержка стандартов промышленной сети — совместимость с оборудованием ABB, Siemens, Schneider Electric и др.
Протоколы L3-маршрутизации
- OSPF v2/v3 — динамическая маршрутизация для крупных сетей.
- VRRP — резервирование шлюза для обеспечения отказоустойчивости.
- Статическая маршрутизация — до 256 маршрутов.
- VRF-Lite — изоляция виртуальных сетей на L3.
Управление и безопасность сети
Полностью управляемый L3-коммутатор предоставляет администратору широкие возможности по контролю трафика и защите периметра промышленной сети.
Инструменты управления
- CLI (Command Line Interface) — полный доступ к настройкам через консольный порт (RS-232) или SSH.
- Web-интерфейс (HTTPS) — удобное управление через браузер.
- SNMP v1/v2/v3 — интеграция с системами мониторинга (PRTG, Zabbix, Nagios).
- Hirschmann Industrial HiVision — фирменное ПО для управления сетями промышленного масштаба.
Политики безопасности
- ACL (IPv4/IPv6) — фильтрация трафика по IP, MAC, протоколам и портам.
- 802.1X (RADIUS) — аутентификация устройств при подключении.
- DHCP Snooping + IP Source Guard — защита от подмены адресов.
- Port Security — ограничение MAC-адресов на порту.
Гибкая сегментация: VLAN и QinQ
До 4094 VLAN (802.1Q), поддержка QinQ (двойная тегировка) для провайдерских сетей. Изоляция технологических сегментов, гостевого доступа и SCADA-систем.
Дополнительные возможности и протоколы
Агрегация каналов (LACP)
Объединение до 8 портов в один логический канал для увеличения пропускной способности и отказоустойчивости.
IGMP/MLD Snooping
Оптимизация multicast-трафика (видеонаблюдение, IPTV, голосовая связь) — снижение нагрузки на магистрали.
Spanning Tree (STP, RSTP, MSTP)
Защита от петель в сети и резервные пути с временем переключения <1 секунды.
Промышленные протоколы и резервирование
- MRP (Media Redundancy Protocol) — кольцевое резервирование с восстановлением <20 мс.
- PRP/HSR — для сетей с нулевым временем простоя (подстанции, трамваи).
- Двойное питание Redundant Power Supply — 2 блока питания с возможностью горячей замены.
Совместимое оборудование и аксессуары
Для полноценной работы Hirschmann MACH 4002 рекомендуется использовать сертифицированные модули и компоненты. Ниже приведены основные совместимые позиции.
| Тип оборудования | Рекомендуемые модели / спецификации | Примечание |
|---|---|---|
| Оптические модули SFP (1 Гбит/с) | Hirschmann M-SFP-SX/MM, M-SFP-LX/SM, а также совместимые (Siemens, SCALANCE, ABB) | Для комбо-портов SFP — до 40 км |
| Медные трансиверы SFP 1000Base-T | Hirschmann M-SFP-T, сторонние (ADVA, Microchip) | Для подключения по витой паре до 100 м |
| Консольный кабель | RJ-45 RS-232 (в комплекте), USB-консольный адаптер (FTDI) | Для первоначальной настройки через CLI |
| Патч-корды и шнуры питания | Cat6/Cat6A S/FTP, LC/LC duplex (оптика), IEC C13-C14 (питание) | Для стоек 19" и промышленных шкафов |
| Блоки питания Redundant Power Supply | Hirschmann MACH 4002 RPS (арт. 943 916-302) — 2-й блок 24-48 В DC | Для повышения отказоустойчивости |
Аналоги Hirschmann MACH 4002 24G-L3P (943 916-301)
Если модель недоступна или требуется сравнение, рассмотрите следующие альтернативы с близкими характеристиками.
| Производитель | Модель | Ключевые отличия / сходство |
|---|---|---|
| Hirschmann | MACH 4002 24G-4X-L3P | 4 порта 10G SFP+, остальное аналогично. Для магистралей 10 Гбит/с. |
| Siemens | SCALANCE XC-400 | 24 GE, 4xSFP, L3, MRP, двойное питание. Полная совместимость с TIA Portal. |
| Moxa | Moxa MR-6028-L3 | 24 GE, 4xSFP, OSPF, VRRP, до 60°C. Более бюджетный аналог. |
| Cisco | IE 4010-24P-4S | 24 GE PoE+ (740 Вт), 4xSFP, L2/L3, но не Full L3 (только статика). |
| ABB | RNET-6000-24G-L3 | 24 GE, 4xSFP, OSPF, MRP, для энергетики (IEC 61850). |
| Belden | NextGen NGS-24G-L3 | 24 GE, 4xSFP, L3, PRP/HSR, до 85°C. Аналогичная надёжность. |
Рекомендация: При выборе аналога обращайте внимание на поддержку MRP, температурный диапазон и тип маршрутизации. Для задач промышленной автоматизации и энергетики также подойдут Siemens SCALANCE или ABB RNET.
Кому подойдёт Hirschmann MACH 4002 24G-L3P
Рекомендуется, если вам нужно:
- Построить отказоустойчивую сеть для АСУ ТП, SCADA, диспетчерских.
- Подключить промышленное оборудование (PLC, HMI, приводы, датчики).
- Маршрутизировать трафик между подсетями (OSPF/VRRP).
- Обеспечить резервирование питания и каналов (MRP, двойной блок питания).
- Интегрировать коммутатор в систему управления промышленной сетью (HiVision, SNMP).
Вероятно, не подойдёт, если:
- Требуется PoE-питание для камер или точек доступа — модель не поддерживает PoE.
- Нужны порты 10 Гбит/с — лучше выбрать MACH 4002 24G-4X-L3P.
- Не требуются L3-функции (статическая маршрутизация, OSPF) — переплата.
- Используется простой офис без промышленных условий — достаточно офисного коммутатора.
- Бюджет ограничен — аналоги от Moxa или Belden могут быть дешевле.
Конструкция и условия эксплуатации
Металлический корпус, 19", 2U
Размеры 480×435×88 мм, вес 7,5 кг. Крепится в стандартную 19-дюймовую стойку (2U). Предусмотрены крепления для монтажа в шкаф. Вентиляторная система охлаждения с возможностью замены без выключения.
Диапазон рабочих температур
- Эксплуатация (с промышленными блоками питания): от -40°C до +70°C
- Хранение: от -40°C до +85°C
- Влажность: 10–95% (без конденсата)
Степень защиты IP20 (внутренняя установка). Коммутатор устойчив к вибрациям, ударам и электромагнитным помехам (EN 61000-6-2, EN 61000-6-4).
Технические характеристики
| Модель | Hirschmann MACH 4002 24G-L3P |
| Артикул | 943 916-301 |
| Тип устройства | Коммутатор |
| Производитель | HIRSCHMANN |
| Тип коммутатора | Управляемый L3 |
| Тип портов для основного подключения | 10/100/1000Base-TX |
| Количество портов для основного подключения | 24 |
| Тип Uplink портов | Combo SFP (4 порта) |
| Коммутационная способность | 128 Гбит/с |
| Скорость обработки пакетов | 95 Mpps |
| Таблица MAC адресов | 32000 MAC адресов |
| Максимальный VLAN ID | 4094 (802.1Q QinQ) |
| Поддержка L3 | OSPF v2/v3, VRRP, статическая маршрутизация, VRF-Lite |
| Питание | AC 100-240 В / DC 24-48 В (двойной блок питания с горячей заменой) |
| Промышленное исполнение | Да (промышленная электроника, широкий температурный диапазон) |
| Агрегация каналов | LACP (до 8 портов) |
| IGMP/MLD Snooping | Да |
| Spanning Tree Protocol | STP, RSTP, MSTP |
| MRP (Media Redundancy Protocol) | Да |
| PRP/HSR | Да (опционально) |
| ACL (IPv4/IPv6) | Да |
| 802.1X (RADIUS) | Да |
| DHCP Snooping / IP Source Guard | Да |
| Управление | CLI, Web (HTTPS), SNMP v1/v2/v3, HiVision |
| Размеры (Ш×Г×В) | 480×435×88 мм |
| Вес нетто | 7500 г |
| Размеры упаковки (Ш×Г×В) | 590×560×120 мм |
| Масса брутто | 8200 г |
| Монтаж в стойку | Да, 19" (2U) |
| Диапазон температур при эксплуатации | от -40°C до +70°C |
| Диапазон температур при хранении | от -40°C до +85°C |
| Относительная влажность | 10–95% (без конденсата) |
| Степень защиты корпуса | IP20 |
| Гарантия | 5 лет (расширенная — до 10 лет) |
Часто задаваемые вопросы
Для каких задач подходит Hirschmann MACH 4002 24G-L3P?
Промышленные сети, АСУ ТП, энергетика, транспорт, нефтегазовая отрасль. Подходит для центральных узлов сети уровня распределения с L3-маршрутизацией.
Поддерживает ли коммутатор PoE?
Нет, данная модель не поддерживает питание PoE. Для PoE-устройств используйте отдельные инжекторы или модели Hirschmann с поддержкой PoE (например, MACH 4002 PoE).
Какой протокол резервирования поддерживается?
MRP (Media Redundancy Protocol) с временем восстановления <20 мс, а также PRP/HSR для критичных сетей (опционально).
Сколько SFP-портов и какую скорость они поддерживают?
4 комбо-порта SFP (каждый может работать как медный RJ-45 или оптический SFP). Скорость — 1 Гбит/с. Поддержка SFP-модулей Hirschmann, Siemens, ABB.
Можно ли управлять коммутатором удалённо по защищённому протоколу?
Да: SSH, HTTPS, SNMPv3 с шифрованием. Также доступен Telnet для локальной сети.
Какие типы маршрутизации поддерживаются?
OSPF v2/v3 (динамическая), статическая (до 256 маршрутов), VRRP для резервирования шлюза, VRF-Lite для изоляции виртуальных сетей.
Какова коммутационная способность устройства?
128 Гбит/с, 95 Mpps — неблокирующая архитектура для всех 24 портов.
В каких условиях можно эксплуатировать коммутатор?
Температура от -40 до +70 °C, влажность до 95% без конденсата. Подходит для неотапливаемых помещений, уличных шкафов (с обогревом) и производственных цехов.
Поддерживает ли коммутатор двойное питание?
Да, два блока питания с возможностью горячей замены. Можно использовать AC 100-240 В или DC 24-48 В. Есть защита от переполюсовки и перенапряжения.
Можно ли монтировать коммутатор в стойку?
Да, это стандартный 19-дюймовый корпус высотой 2U. В комплекте идут крепления и уголки для установки в шкаф.
