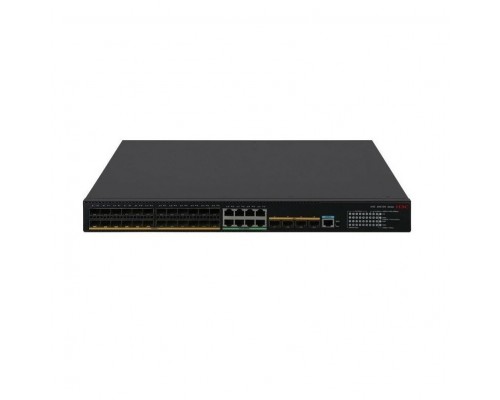

Коммутатор H3C S5570S-36F-EI L3 (LS-5570S-36F-EI-GL) — это высокопроизводительный управляемый коммутатор уровня L3, предназначенный для построения отказоустойчивого и гибкого ядра сети в филиалах средних предприятий и крупных офисах. Он сочетает богатый набор интерфейсов, включая порты SFP+ 10 Гбит/с, высокую коммутирующую способность и расширенные функции маршрутизации. Надежная конструкция с резервированием блоков питания и поддержка современных протоколов управления делают его идеальным решением для создания безопасных и масштабируемых сетевых инфраструктур.
Надежная основа для корпоративной сети
Коммутатор H3C S5570S-36F-EI обеспечивает высокую плотность гигабитных и 10-гигабитных портов для подключения серверов, других коммутаторов и критически важного сетевого оборудования. Благодаря поддержке статической и динамической маршрутизации (RIP, OSPF), он эффективно сегментирует сеть, оптимизирует трафик и повышает общую отказоустойчивость. Гибкие слоты расширения позволяют адаптировать устройство под будущие потребности сети.
Гибкая конфигурация портов и высокая производительность
Коммутатор предлагает сбалансированный набор интерфейсов для любых задач:
- Универсальные порты: 24 слота SFP для гигабитных оптических модулей и 8 медных портов 10/100/1000BASE-T обеспечивают гибкость в подключении абонентов и оборудования на различных расстояниях.
- Высокоскоростные uplink-порты: 4 комбо-порта SFP+ с поддержкой скоростей 1 Гбит/с и 10 Гбит/с предназначены для агрегации трафика и высокоскоростного подключения к магистрали сети или серверам.
- Мощная аппаратная платформа: Коммутирующая способность 256 Гбит/с и скорость пересылки 162 Мппс гарантируют бесперебойную работу даже при полной загрузке всех портов.
Расширенные функции уровня L3 и безопасность
Будучи коммутатором уровня 3, устройство поддерживает IP-маршрутизацию, что позволяет эффективно управлять сетевым трафиком между VLAN без использования отдельного роутера. Большие таблицы MAC-адресов (128K), ARP (64K) и маршрутов IPv4 (64K) рассчитаны на работу в крупных сетях. Реализован комплекс функций безопасности: контроль доступа (802.1X, ACL), защита от атак (IP Source Guard, DHCP Snooping), а также безопасное управление через SSH, Telnet и SNMPv3.
Надежность и удобство управления
Конструкция с двумя модулями питания повышает отказоустойчивость системы. Компактный форм-фактор и низкое энергопотребление делают его удобным для установки в стандартную стойку. Управлять коммутатором можно множеством способов: через классический консольный порт, интуитивный веб-интерфейс, по протоколам Telnet/SSH или с помощью систем сетевого мониторинга (SNMP).
Технические характеристики
| Модель | H3C S5570S-36F-EI (LS-5570S-36F-EI-GL) |
| Уровень коммутатора | L3 (управляемый) |
| Конфигурация портов | 24 порта 1000BASE-X SFP, 8 портов 10/100/1000BASE-T, 4 порта 1G/10G SFP+ |
| Слоты расширения | 4 |
| Слоты для модулей питания | 2 |
| Коммутирующая способность | 256 Гбит/с |
| Скорость пересылки | 162 Мппс |
| Размер таблицы MAC-адресов | 128K |
| Размер таблицы ARP | 64K |
| Размер таблицы маршрутизации (IPv4) | 64K |
| Объем буфера пакетов | 16 МБ |
| Энергопотребление (макс.) | 48 Вт |
| Стандарты и протоколы | IEEE 802.3, IEEE 802.3u, IEEE 802.3z, IEEE 802.3ab, IEEE 802.3x, IEEE 802.3ae, IEEE 802.3ak |
| Способы управления | Консольный порт (RJ-45), Веб-интерфейс (WEB), SNMP, Telnet, SSH |
| Степень пылевлагозащиты | IP30 |
| Размеры (Ш x Г x В) | 440 x 360 x 44 мм |
| Вес | 4.5 кг |
Часто задаваемые вопросы
В чем ключевое отличие коммутатора уровня L3 от уровня L2?
Коммутатор уровня L3 (сетевого) умеет не только передавать кадры по MAC-адресам (L2), но и маршрутизировать IP-пакеты между разными сетями (VLAN) на основе IP-адресов. Это позволяет строить более сложные, сегментированные и эффективные сети без необходимости в отдельном маршрутизаторе для связи между VLAN.
Что можно подключить к портам SFP и SFP+?
В порты SFP устанавливаются оптические модули (трансиверы) для подключения по оптоволокну на гигабитных скоростях или медные SFP-модули для витой пары. Порты SFP+ поддерживают аналогичные модули, но для скоростей 1 Гбит/с и 10 Гбит/с, что идеально для создания высокоскоростных магистральных каналов или подключения мощных серверов.
Для чего нужны слоты расширения?
Слоты расширения позволяют устанавливать дополнительные интерфейсные модули, например, для увеличения количества портов 10GbE, добавления портов 40GbE или поддержки новых типов интерфейсов в будущем. Это обеспечивает гибкость и масштабируемость сети без замены основного коммутатора.
Поддерживает ли коммутатор резервирование питания?
Да, наличие двух слотов для модулей питания позволяет организовать резервирование по схеме 1+1 (установить два блока питания). В случае выхода из строя одного блока, второй автоматически возьмет на себя полную нагрузку, обеспечивая непрерывную работу устройства.
Какие протоколы маршрутизации поддерживаются?
Коммутатор H3C S5570S-36F-EI поддерживает статическую маршрутизацию, а также динамические протоколы маршрутизации RIP и OSPF. Это позволяет ему интегрироваться в сложную сетевую инфраструктуру, автоматически строить оптимальные пути для передачи данных и обеспечивать отказоустойчивость.
Подходит ли этот коммутатор для монтажа в серверную стойку?
Да, коммутатор имеет стандартную ширину 440 мм (монтажная ширина 19 дюймов) и высоту 1U (44 мм), что предназначено для установки в телекоммуникационные стойки и серверные шкафы. Компактная высота позволяет эффективно использовать пространство в стойке.
Что означает степень защиты IP30?
Степень защиты IP30 означает, что корпус устройства защищает внутренние компоненты от проникновения твердых предметов диаметром более 2.5 мм (уровень 3), но не защищен от попадания воды (уровень 0). Такие коммутаторы предназначены для установки в защищенных помещениях, таких как серверные комнаты или закрытые телекоммуникационные шкафы.
Можно ли объединить несколько таких коммутаторов для повышения производительности?
Да, для этого можно использовать технологию агрегации каналов (Link Aggregation, например, IEEE 802.3ad), объединив несколько физических портов (включая 10GbE SFP+) в один логический канал с повышенной пропускной способностью и резервированием. Это увеличивает bandwidth и обеспечивает отказоустойчивость соединения между коммутаторами.
