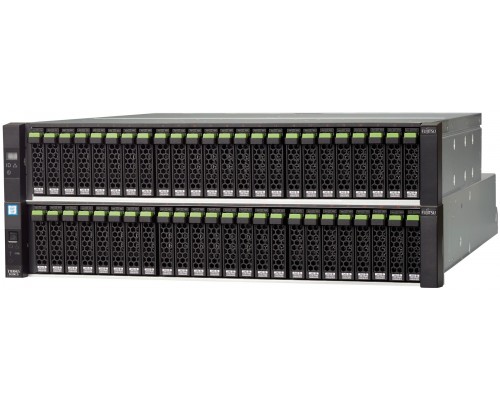

Дисковая полка Fujitsu ETERNUS DX1/200S5 (артикул ETAEADF) — это высокопроизводительная система хранения данных формата 2U, предназначенная для установки до 24 накопителей типоразмера 2,5 дюйма с интерфейсами SAS или SATA. Оборудована двумя резервируемыми модулями ввода‑вывода, двойными блоками питания и съёмными вентиляторами с горячей заменой. Полка полностью совместима с системами хранения Fujitsu ETERNUS и обеспечивает масштабирование ёмкости ЦОД, корпоративных сетей и облачных инфраструктур.
Высокая производительность и отказоустойчивость
Дисковая полка построена с использованием надёжных компонентов Fujitsu и поддерживает горячую замену дисков, блоков питания и вентиляторов. Пропускная способность интерфейсов SAS/SATA позволяет организовать быстрый доступ к данным при полной загрузке массива.
24 отсека для накопителей 2,5″
- Горячая замена — замена диска без остановки системы.
- Поддержка SAS и SATA — гибкость выбора типов накопителей.
- Масштабируемость — добавление полок по мере роста потребностей.
Резервирование всех ключевых компонентов
Два модуля ввода‑вывода, двойные блоки питания и резервные вентиляторы исключают единые точки отказа. При выходе из строя одного элемента система продолжает работу без потери производительности.
Управление и интеграция
Полка легко интегрируется в инфраструктуру Fujitsu ETERNUS и управляется через стандартные средства — Fujitsu ETERNUS SF или веб‑интерфейс контроллера.
Совместимость с системами хранения
- Fujitsu ETERNUS DX100, DX200, DX500, DX8700 и другие модели.
- Поддерживаются любые диски SAS/SATA 2,5″ производства Fujitsu, Seagate, Toshiba, HGST.
Гибкая конфигурация
- Два IO‑модуля для подключения к активному и резервному контроллеру.
- Поддержка различных типов дисков (SSD, HDD) в одной полке.
- Подключение по SAS (SFF‑8088 / SFF‑8644) — пропускная способность до 12 Гбит/с на канал.
Дополнительные возможности
Эффективное охлаждение
Встроенные резервируемые вентиляторы с регулировкой скорости поддерживают оптимальную температуру даже при максимальной загрузке дисками.
Энергоэффективность
Двойные блоки питания 80 PLUS Platinum (или аналоги) с функцией автоматического переключения при сбое — минимизация потребления и тепловыделения.
Простота обслуживания
Безвинтовые направляющие для дисков, быстрый доступ к блокам питания и вентиляторам.
Совместимое оборудование и аксессуары
Для полноценной работы дисковой полки используйте следующие сертифицированные компоненты.
| Тип оборудования | Рекомендуемые модели / спецификации | Примечание |
|---|---|---|
| Контроллеры хранения Fujitsu | ETERNUS DX100, DX200, DX500, DX8900 (с поддержкой внешних полок) | Обеспечивают управление и RAID |
| Диски SAS 2,5″ | Fujitsu 2.5″ SAS 10k/15k, Seagate Exos 2.5″ SAS, Toshiba AL15SEB, HGST HUS726T6TAL5204 | Емкость от 300 ГБ до 2.4 ТБ |
| Диски SATA 2,5″ | Fujitsu 2.5″ SATA, Seagate Barracuda, WD Gold, Samsung PM897 | Емкость до 4 ТБ (HDD) или до 7.68 ТБ (SSD) |
| Кабели SAS | SFF-8088 (Mini SAS) или SFF-8644 (Mini SAS HD) — длина 0.5-5 м | Для подключения к контроллеру |
| Модули ввода‑вывода | Входят в комплект (2 шт.), запасные — артикул ETAEADF‑IO | Только оригинальные Fujitsu |
| Блоки питания | Входят в комплект (2 шт.), запасные — артикул ETAEADF‑PSU | Горячая замена, 100‑240 В AC |
Аналоги Fujitsu ETERNUS DX1/200S5
Если данная полка недоступна, рассмотрите альтернативы с близкими характеристиками.
| Производитель | Модель | Ключевые отличия / сходство |
|---|---|---|
| Fujitsu | ETERNUS DX100 S2 (16 отсеков 2,5″) | Меньше отсеков (16), форм‑фактор 2U, одиночные блоки питания |
| Fujitsu | ETERNUS DX900 (24 отсека 3,5″) | Формат 3,5″, 4U, для больших дисков, более высокая ёмкость |
| Dell EMC | PowerVault MD1200 (12 отсеков 3,5″) | 12 дисков, поддержка SAS, 2U, меньше плотность |
| Hewlett Packard Enterprise | HPE D3610 (24 отсека 2,5″) | Аналогичное количество отсеков, резервирование, совместимость с HPE 3PAR и ProLiant |
| IBM / NetApp | IBM D240 (24 отсека 2,5″) | Используется с системами IBM Storwize, SFP‑кабели, схожая конструкция |
Рекомендация: при выборе аналога обращайте внимание на количество отсеков, поддержку горячей замены, резервирование питания и вентиляторов, а также совместимость с вашей системой хранения.
Кому подойдёт Fujitsu ETERNUS DX1/200S5
Рекомендуется, если вам нужно:
- Расширить ёмкость существующей системы хранения Fujitsu ETERNUS.
- Построить отказоустойчивое хранилище с резервированием (питание, вентиляция, IO).
- Использовать как SAS/JBOD для серверов или SAN.
- Гибко конфигурировать пул дисков (смешивать SSD и HDD).
- Обеспечить горячую замену дисков без остановки сервиса.
Вероятно, не подойдёт, если:
- Вам требуется автономное хранилище (полка работает только с контроллером).
- Необходимы отсеки 3,5″ — для больших дисков доступны модели серии DX.
- Вы используете оборудование других вендоров (Dell, HPE) без возможности подключения.
- Достаточно встроенных дисков сервера — полка избыточна.
Конструкция и условия эксплуатации
Металлический корпус 2U
Размеры 442 × 420 × 88 мм, вес около 15 кг без дисков. Крепится в 19‑дюймовую стойку (комплект креплений входит в поставку).
Условия эксплуатации
- Температура при работе: от +5°C до +40°C
- Температура при хранении: от -20°C до +60°C
- Влажность: 20–80% (без конденсата)
Подходит для размещения в ЦОД, серверных помещениях и кроссовых узлах.
Технические характеристики
| Модель | ET DX1/200S5 DriveEncl. 2.5 IO Mod. x2 |
| Артикул | ETAEADF |
| Форм‑фактор | 2U, 19″ |
| Формат дисков | 2,5 дюйма |
| Количество отсеков | до 24 |
| Интерфейсы подключения | SAS / SATA |
| Модули ввода‑вывода | 2 (резервируемые) |
| Поддержка горячей замены | Да (диски, блоки питания, вентиляторы) |
| Охлаждение | Встроенные резервируемые вентиляторы |
| Питание | Двойные резервируемые блоки питания |
| Габариты (Ш×Г×В) | 442 × 420 × 88 мм |
| Вес без дисков | 15 кг |
| Тип дисков | SAS / SATA |
| Отказоустойчивость | Двойные блоки питания и вентиляторы |
| Пропускная способность | Высокая (до 12 Гбит/с на порт SAS) |
| Интеграция с системами управления | Да (Fujitsu ETERNUS SF) |
| Совместимость | Системы хранения Fujitsu ETERNUS |
| Поддержка различных типов дисков | Да (SSD/HDD SAS/SATA) |
| Конфигурация | Масштабируемая (до нескольких полок) |
| Использование | ЦОД, корпоративные сети, облачные инфраструктуры |
| Производитель | Fujitsu |
Часто задаваемые вопросы
Какие типы дисков совместимы с полкой?
Поддерживаются все накопители форм‑фактора 2,5″ с интерфейсами SAS (12 Гбит/с) и SATA (6 Гбит/с). Рекомендуется использовать сертифицированные модели Fujitsu, Seagate, Toshiba или HGST.
Сколько блоков питания установлено?
Два резервируемых блока питания. При выходе одного из строя второй полностью обеспечивает нагрузку.
Можно ли менять диски на горячую?
Да, все отсеки поддерживают горячую замену. Диск можно извлечь и вставить без выключения полки.
С какими контроллерами Fujitsu совместима полка?
Основные модели: ETERNUS DX100, DX200, DX500, DX8900, а также более старые серии (DX400/DX800). Требуется наличие внешних SAS‑портов.
Можно ли использовать полку как самостоятельное хранилище?
Нет, полка представляет собой JBOD (Just a Bunch Of Disks) и требует подключения к контроллеру или HBA, который управляет RAID и томами.
Какой максимальный размер диска поддерживается?
Ограничение зависит от прошивки контроллера. Как правило, поддерживаются диски SATA до 4 ТБ (HDD) и SAS до 2.4 ТБ (HDD) или SSD до 30.72 ТБ (2,5″ SAS).
В каком диапазоне температур можно эксплуатировать полку?
Рабочий диапазон от +5 °C до +40 °C при влажности 20–80% без конденсата.
Как подключить полку к контроллеру?
Используются SAS‑кабели с разъёмами SFF-8088 (Mini SAS) или SFF-8644 (Mini SAS HD). Подключайте каждый модуль ввода‑вывода к отдельному порту контроллера.
Есть ли вентиляторы и можно ли их заменить без выключения?
Да, полка оснащена резервируемыми вентиляторами с горячей заменой. Вентиляторы доступны на задней панели.
Вес полки и размеры?
Вес без дисков 15 кг, габариты 442×420×88 мм (2U). В комплекте идут направляющие для установки в стойку.
