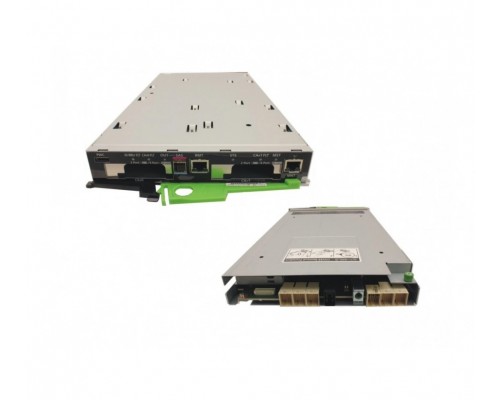

Контроллерный модуль Fujitsu DX100S5 (арт. ETACH4EF) — 2-портовый адаптер Fibre Channel 16 Гбит/с с интерфейсом PCI Express 3.0 x8. Обеспечивает прямое подключение серверов к системам хранения данных (SAN) по протоколам FC-PI-4 и SCSI (FCP). Поддерживает архитектуру «точка-точка» и Fabric, оснащён низкопрофильным форм-фактором для установки в серверы и рабочие станции. Встроенные датчики температуры и управление по SNMP позволяют контролировать состояние адаптера. Надёжное решение для ЦОД, виртуализации и инфраструктурных проектов.
Высокая производительность и надёжность
Адаптер построен на базе проверенного контроллера Fujitsu: два порта 16 Гбит/с Fibre Channel обеспечивают скорость передачи до 1600 МБ/с на порт (3200 МБ/с полный дуплекс). Интерфейс PCIe 3.0 x8 гарантирует достаточную пропускную способность без узких мест.
2 порта 16G Fibre Channel
- Скорость порта 16 Гбит/с — поддержка линков 16, 8 и 4 Гбит/с (автосогласование).
- Архитектура точка-точка и Fabric — прямая коммутация с СХД или подключение через Fibre Channel Switch.
- Поддержка FC-PI-4 и FCP — полная совместимость с современными SAN-средами.
PCI Express 3.0 x8
Слот x8 обеспечивает пропускную способность до 8 ГТ/с на линию, что полностью покрывает потребности двух портов 16 Гбит/с. Обратная совместимость со слотами x16.
Управление и мониторинг состояния
Контроллерный модуль предоставляет полный набор инструментов для диагностики и удалённого управления.
Управление
- SNMP — интеграция в системы мониторинга (Zabbix, Nagios, PRTG).
- Port Blink — физическая идентификация порта на панели адаптера.
- Встроенные утилиты производителя — обновление прошивки, просмотр логов.
Мониторинг окружающей среды
- Датчики температуры — автоматический контроль нагрева чипа, предупреждение о перегреве.
- Энергопотребление — макс. 12 Вт, низкое тепловыделение.
Дополнительные возможности и совместимость
Мультиплексирование Port Blink
Позволяет быстро найти нужный порт в серверной стойке или ЦОД: при активации светодиод на порту начинает мигать.
Поддержка ОС
Сертифицирован для Windows Server, VMware ESXi, различных дистрибутивов Linux (Red Hat, SUSE, Ubuntu).
Низкопрофильный форм-фактор
Компактный размер позволяет устанавливать адаптер в серверы с ограниченным пространством, включая blade-системы.
Совместимое оборудование и аксессуары
Для работы с Fujitsu DX100S5 ETACH4EF рекомендуется использовать проверенные компоненты SAN. Ниже приведены совместимые позиции.
| Тип оборудования | Рекомендуемые модели / спецификации | Примечание |
|---|---|---|
| Оптические модули SFP+ 16G FC | Fujitsu SFP+ 16G, Brocade 16G SFP+, Broadcom 16G FC SFP+ | Для подключения к портам — дальность до 10 км (SMF) / 300 м (MMF) |
| Кабели Fibre Channel | LC-LC duplex, OM3/OM4 (многомод), OS1/OS2 (одномод) | Длина подбирается под топологию SAN |
| Fibre Channel Switch | Brocade G620, Cisco MDS 9148S, QLogic 5800V | Для построения Fabric SAN |
| Системы хранения данных (СХД) | Fujitsu ETERNUS DX100S5, Dell EMC Unity, NetApp AFF | Проверенная совместимость с сан-коммутаторами |
| Серверы | Fujitsu PRIMERGY, Fujitsu RX/RG, Dell PowerEdge, HPE ProLiant | Необходим свободный слот PCIe 3.0 x8/x16 |
Аналоги Fujitsu DX100S5 ETACH4EF
Если модель недоступна или требуется сравнение, рассмотрите следующие альтернативы с близкими характеристиками.
| Производитель | Модель | Ключевые отличия / сходство |
|---|---|---|
| Broadcom / Emulex | LPe32002 (2 порта 16G FC) | Аналогичная производительность, поддержка FC-NVMe, шире распространён в OEM-серверах. |
| QLogic | QLE2662 (2 порта 16G FC) | Полностью совместим с SAN, поддержка NPIV, более широкая база драйверов. |
| Cisco | UCS VIC 1340 (2 порта 16G FC / 10GbE) | Многофункциональный адаптер (FC + Ethernet), требует лицензирования. |
| HPE | SN1600Q (2 порта 16G FC) | Брендированный QLogic, рекомендуется для серверов HPE ProLiant. |
| Dell | FC16 Dual Port (OEM от Broadcom) | Аналог для серверов Dell PowerEdge, аналогичные параметры. |
Рекомендация: При выборе аналога обращайте внимание на поддержку прошивки под вашу ОС, возможность установки в низкопрофильный слот и совместимость с конкретным коммутатором SAN. Для сред Fujitsu предпочтительнее оригинальный модуль ETACH4EF.
Кому подойдёт Fujitsu DX100S5 ETACH4EF
Рекомендуется, если вам нужно:
- Подключить сервер к Fibre Channel SAN (16 Гбит/с).
- Обеспечить низкую задержку доступа к системам хранения.
- Использовать виртуализацию (VMware, Hyper-V) с прямым доступом к СХД.
- Установить адаптер в сервер с ограниченным пространством (Low Profile).
- Управлять и мониторить адаптер через SNMP.
Вероятно, не подойдёт, если:
- Вам нужно подключение по Ethernet (iSCSI, NFS) — используйте стандартные сетевые карты.
- Требуется больше 2 портов на одной плате — смотрите 4-портовые модели.
- Используете только программные СХД без FC-коммутаторов.
- Нет опыта настройки Fibre Channel — потребуется обучение или поддержка.
Конструкция и условия эксплуатации
Низкопрофильный форм-фактор
Размеры платы: стандартный Low Profile (половина высоты), в комплекте низкопрофильная планка. Подходит для установки в 1U серверы и рабочие станции.
Энергопотребление
Типовое 7 Вт, максимальное 12 Вт. Пассивное охлаждение (радиатор), без вентиляторов — бесшумная работа.
Рабочие условия
- Температура эксплуатации: от 0 °C до +55 °C
- Температура хранения: от -40 °C до +70 °C
- Влажность: 5–95% (без конденсата)
Установка в серверные стойки и ЦОД с контролируемым климатом.
Технические характеристики
| Модель контроллера | DX100S5 Contr.x2 FC 2Port 16Gx2 |
| Артикул | ETACH4EF |
| Производитель | Fujitsu |
| Тип устройства | Контроллерный модуль (FC HBA) |
| Количество портов | 2 |
| Скорость портов | 16 Гбит/с (поддержка 8, 4 Гбит/с) |
| Интерфейс подключения | Fibre Channel (FC) |
| Архитектура | точка-точка (Point-to-Point), Fabric |
| Поддерживаемые протоколы | FC-PI-4, SCSI (FCP) |
| Скорость обмена данными | 1600 МБ/с на порт |
| Форм-фактор | Низкопрофильный (Low Profile) |
| Слот расширения | PCI Express 3.0 x8 |
| Поддерживаемые ОС | Windows, VMware, Linux |
| Функция мультиплексирования | Port Blink |
| Управление | SNMP |
| Мониторинг | Встроенные датчики температуры |
| Энергопотребление | макс. 12 Вт |
| Тип охлаждения | Пассивное (радиатор) |
| Размеры (Д?Ш), мм | 167.64 ? 68.90 (Low Profile) |
Часто задаваемые вопросы
Для чего используется Fujitsu DX100S5 ETACH4EF?
Это двухпортовый HBA-адаптер Fibre Channel 16 Гбит/с для подключения сервера к SAN (системам хранения данных). Применяется в ЦОД, виртуализации, базах данных.
Какой максимальный бюджет питания по линии?
Потребление адаптера — не более 12 Вт (типовое 7 Вт). Питание поступает от слота PCIe, дополнительное подключение не требуется.
Поддерживает ли адаптер NPIV?
Да, NPIV (N_Port ID Virtualization) поддерживается через обновление прошивки, что позволяет использовать виртуальные порты для виртуальных машин.
Какие кабели и трансиверы нужны для подключения?
Используйте SFP+ модули 16G FC (например, Fujitsu SFP+ или Brocade) и оптические кабели LC-LC duplex OM3/OM4 для многомода или OS1/OS2 для одномода.
Можно ли установить этот адаптер в сервер без свободного слота x8?
Да, вы можете установить его в слот x16 (PCIe 3.0/4.0), который обратно совместим. Также доступна установка в слот x4, но это ограничит пропускную способность.
Поддерживаются ли операционные системы Mac OS?
Официально заявлена поддержка Windows, VMware, Linux. Для Mac OS драйверы отсутствуют.
Как проверить состояние портов и температуру?
Используйте команду fcstatus в утилите Fujitsu или SNMP-запросы. Датчики температуры опрашиваются через стандартные MIB-объекты.
Что такое Port Blink и как им пользоваться?
Port Blink — функция идентификации порта: при активации светодиод на физическом порту начинает мигать. Управляется через утилиту управления или CLI.
Подходит ли адаптер для использования с Fujitsu ETERNUS DX100S5?
Да, это оригинальный контроллерный модуль для линейки Fujitsu DX S5, гарантирована полная совместимость и поддержка всех функций.
Какова гарантия на изделие?
Гарантия Fujitsu — 3 года с момента покупки (зависит от региона). Дополнительно может быть расширена через сервисные контракты.
