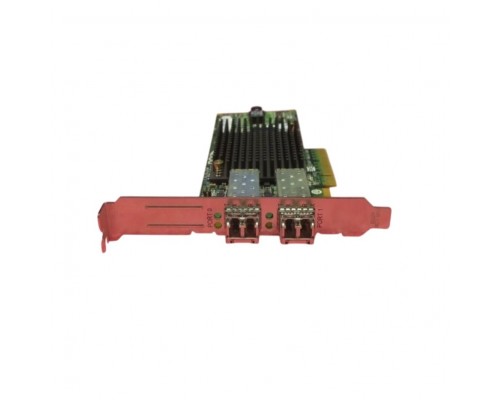

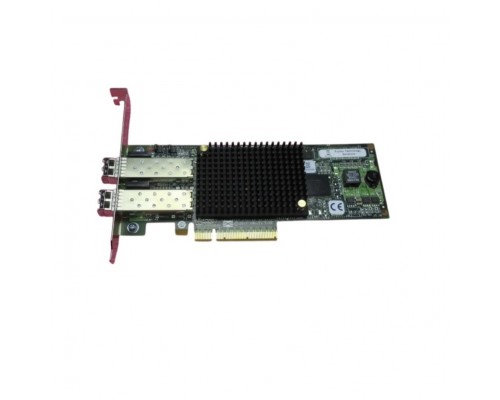

Адаптер Fibre Channel Fujitsu DX1/200S5 IFCard FC 2x16G SFP+ PCIe 3.0 ETAHH2F — двухпортовый HBA-адаптер (Host Bus Adapter) для подключения серверов к сетям хранения данных (SAN). Обеспечивает скорость каждого порта до 16 Гбит/с (суммарная пропускная способность 3200 МБ/с), использует форм-фактор low-profile и интерфейс PCIe 3.0 x8. Поддерживает современные протоколы Fibre Channel, включая NPIV и загрузку по FCoE. Идеальное решение для систем Fujitsu PRIMERGY, а также совместимых серверов на базе x86.
Высокая пропускная способность и надёжность
Адаптер построен на проверенном чипсете Broadcom (Emulex) и обеспечивает стабильное подключение к SAN-сетям. Два независимых порта 16 Гбит/с с поддержкой SFP+ позволяют организовать отказоустойчивые соединения или объединить каналы для увеличения пропускной способности.
Два порта 16Gb — для миссионно-критических приложений
- Скорость до 16 Гбит/с на порт — суммарно 3200 МБ/с (полный дуплекс).
- Поддержка SFP+ — используйте оптические или медные трансиверы в зависимости от расстояния.
- Аппаратная разгрузка протоколов — снижает нагрузку на центральный процессор сервера.
- NPIV (N_Port ID Virtualization) — позволяет создавать несколько виртуальных портов на один физический для гибкого управления виртуальными машинами.
PCIe 3.0 x8 — достаточная полоса пропускания
Интерфейс PCI Express 3.0 x8 обеспечивает пропускную способность до 8 ГТ/с, что полностью раскрывает потенциал двух 16G FC-портов без узких мест.
Совместимость и функции управления
Адаптер полностью совместим с серверами Fujitsu PRIMERGY DX1/200S5, а также с большинством x86-серверов других производителей.
Поддерживаемые операционные системы
- Windows Server (2016, 2019, 2022).
- Linux (RHEL, CentOS, Ubuntu, SUSE).
- VMware vSphere (ESXi 6.7, 7.0, 8.0).
Дополнительные возможности
- FCoE Boot — загрузка операционной системы по сети Fibre Channel over Ethernet.
- Поддержка NPIV — виртуализация портов для инфраструктур VMware и Hyper-V.
- Управление через OneCommand Manager — утилита для мониторинга и настройки адаптера.
Конструкция и условия эксплуатации
Форм-фактор Low Profile
Адаптер выполнен в низкопрофильном исполнении (halflength) — подходит для установки в 1U серверы и компактные корпуса. В комплекте поставляются планки как для стандартного, так и для low-profile монтажа.
Температурный режим
- Рабочая температура: 0°C до +55°C.
- Температура хранения: от -40°C до +70°C.
- Влажность: 10% – 90% (без конденсата).
Отлично работает в серверных помещениях с принудительной вентиляцией. Пассивное охлаждение (радиатор) — не требует дополнительного вентилятора.
Совместимое оборудование и аксессуары
Для полноценной работы адаптера рекомендуется использовать сертифицированные SFP+ модули и кабели. Ниже приведены основные совместимые позиции.
| Тип оборудования | Рекомендуемые модели / спецификации | Примечание |
|---|---|---|
| Оптические модули SFP+ (16 Гбит/с) | Fujitsu FTRJ-8519P-7D-L, Finisar FTLF8524P3BCV, Broadcom (Emulex) SFP-16G-LW | До 10 км по одномодовому волокну |
| Медные кабели SFP+ (DAC) | Пассивные Twinax SFP+ до 7 м (1, 2, 3, 5, 7 м) | Для внутристоечных соединений, низкая задержка |
| Совместимые серверы | Fujitsu PRIMERGY RX, TX, CX серии, а также серверы Dell, HPE, Lenovo с PCIe 3.0 x8 | Проверьте наличие разъёма и пространство в корпусе |
| Панели для кронштейнов | Low-profile и стандартная (1U) в комплекте | Замена планки при необходимости |
| Коммутаторы SAN | Brocade G610, G620, Cisco MDS 9148S, MDS 9396S | Все современные FC-коммутаторы 16/32 Гбит/с |
Аналоги адаптера Fujitsu DX1/200S5 IFCard FC 2x16G SFP+ PCIe 3.0 ETAHH2F
Если данная модель отсутствует в наличии или требуется сравнение, рассмотрите следующие альтернативы.
| Производитель | Модель | Ключевые отличия / сходство |
|---|---|---|
| Fujitsu (OEM Emulex) | LPe31002 (Emulex Gen 5 HBA) | Полный аналог ETAHH2F, два порта 16Gb, PCIe 3.0 x8 |
| Broadcom (Emulex) | LPe31002-M6-D | Официальный аналог, те же характеристики, но не брендирован Fujitsu |
| Marvell (QLogic) | QLE2692 | Два порта 16Gb, PCIe 3.0 x8, поддержка NPIV и FCoE Boot |
| HPE | StoreFabric SN1600Q (QLogic 2692) | Два порта 16Gb, адаптер под HPE, полностью совместим с серверами HPE |
| Dell | Dell HBA 2300 (Emulex LPe31002) | Два порта 16Gb, форм-фактор LP, под Dell PowerEdge |
| IBM | IBM 49Y4240 (Emulex LPe31002) | Аналог для серверов IBM/Lenovo |
Рекомендация: Для совместимости с SAN-массивами Fujitsu ETERNUS используйте оригинальную прошивку Fujitsu. При замене на аналоги убедитесь в поддержке NPIV, если планируете виртуализацию (VMware).
Кому подойдёт адаптер Fujitsu ETAHH2F
Рекомендуется, если вам нужно:
- Подключить сервер к SAN-массиву (ETERNUS, NetApp, Pure Storage).
- Организовать отказоустойчивое соединение с двумя SMA-портами.
- Использовать виртуализацию с NPIV для экономии портов коммутатора.
- Обеспечить загрузку ОС через SAN (FCoE Boot).
- Обновить устаревшие адаптеры 8Gb до современной производительности 16Gb.
Вероятно, не подойдёт, если:
- Сеть хранения использует только iSCSI или NAS (тогда достаточно сетевого адаптера).
- В сервере нет свободного слота PCIe 3.0 x8 или физически не помещается LP-карта.
- Требуется скорость 32Gb — смотрите в сторону Emulex LPe32002 или QLogic QLE2742.
- Необходима сертификация для Fujitsu — в серверах других вендоров могут быть ограничения прошивки.
Технические характеристики
| Модель | Fujitsu ETAHH2F (DX1/200S5 IFCard FC 2x16G SFP+ PCIe 3.0) |
| Артикул | ETAHH2F |
| Тип | Адаптер Fibre Channel (HBA) |
| Форм-фактор | Low-profile (полувысотный, halflength) |
| Интерфейс подключения | PCI Express 3.0 x8 |
| Скорость порта | 16 Гбит/с (Fibre Channel Gen 5) |
| Количество портов | 2 |
| Максимальная пропускная способность | 3200 МБ/с (полный дуплекс, общая) |
| Подключение | 2 разъёма SFP+ (оптика или DAC) |
| Поддерживаемые функции | NPIV, FCoE Boot, FC-Tape, поддержка виртуальных машин |
| Совместимые ОС | Windows Server, Linux (RHEL, Ubuntu, SUSE), VMware ESXi, Oracle Solaris (x86) |
| Протокол | FC-PCIe (Fibre Channel поверх PCI Express) |
| Управление | OneCommand Manager, SNMP, CLI (частично через утилиты Broadcom) |
| Размеры (Ш?В?Г) | 167.6 мм x 68.9 мм (низкопрофильная планка 79 мм) |
| Вес нетто | ~ 120 г |
| Тип охлаждения | Пассивный (радиатор) |
| Рабочая температура | 0°C до +55°C |
| Температура хранения | от -40°C до +70°C |
| Относительная влажность | 10% – 90% (без конденсата) |
| Производитель | Fujitsu Technology Solutions |
Часто задаваемые вопросы
Для каких серверов подходит адаптер Fujitsu ETAHH2F?
Адаптер предназначен для серверов Fujitsu PRIMERGY DX1/200S5, а также для любых x86-серверов с интерфейсом PCIe 3.0 x8 и поддержкой UEFI / Legacy boot. Совместимость с другими брендами (Dell, HPE, Lenovo) подтверждена, но требуется обновление прошивки до универсальной версии Broadcom.
Какие трансиверы SFP+ нужны для работы?
Рекомендуются оптические модули 16G FC SFP+ SR (многомод, до 300 м) или LR (одномод, до 10 км). Также можно использовать пассивные медные кабели DAC длиной до 7 м.
Поддерживает ли адаптер NPIV и для чего это нужно?
Да, NPIV (N_Port ID Virtualization) позволяет создавать несколько виртуальных портов на один физический порт HBA. Это необходимо для сред виртуализации (VMware, Hyper-V) — каждой виртуальной машине можно выделить отдельный FC-адрес.
Что такое FCoE Boot и поддерживается ли он?
FCoE Boot — возможность загрузки операционной системы через сеть Fibre Channel over Ethernet. Адаптер полностью поддерживает FCoE Boot через стандартные драйверы Broadcom (Emulex).
Можно ли использовать этот HBA с коммутаторами других производителей?
Да, адаптер совместим с любыми FC-коммутаторами, поддерживающими 16 Гбит/с (Gen 5), включая Brocade, Cisco, QLogic (Marvell). Для корректной работы рекомендуется согласовать скорость и тип топологии.
Какой максимальный кабель можно подключить к SFP+ порту?
Для оптики — до 10 км (LR). Для медных DAC — до 7 метров. Для больших расстояний используйте оптическое соединение с одномодовым волокном.
Требуется ли дополнительное охлаждение?
Нет, адаптер имеет пассивный радиатор. Требуется только обдув корпуса сервера — типичные условия серверного помещения.
Какая скорость передачи данных фактически достигается?
Каждый порт теоретически до 1600 МБ/с (16 Гбит/с в полном дуплексе). Реальная полезная пропускная способность зависит от нагрузки SAN и протоколов, но обычно составляет 1300-1500 МБ/с на порт.
Отличается ли прошивка ETAHH2F от оригинальной Emulex LPe31002?
Прошивка Fujitsu оптимизирована для серверов PRIMERGY и массивов ETERNUS. При использовании в других системах рекомендуется перепрошить адаптер на универсальную прошивку Emulex (доступно через OneCommand Manager).
Какой тип PCIe слот требуется?
Физически разъём PCI Express x8 (или x16, x32). Электрически требуется PCIe 3.0 x8. Слоты с обратной совместимостью (x16) также работают.
