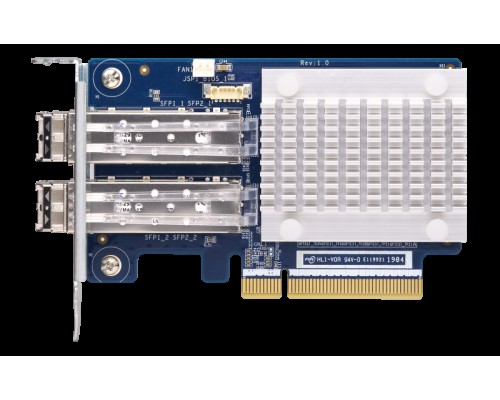

QNAP QXP-16G2FC — двухпортовая карта расширения Fibre Channel 16 Гбит/с с интерфейсом PCIe Gen3 x8. Обеспечивает высокоскоростное подключение QNAP NAS к SAN-сетям, позволяя строить отказоустойчивые системы хранения данных со скоростью передачи до 3200 МБ/с. Карта выполнена в низкопрофильном форм-факторе, поддерживает горячую замену и совместима с QTS, QuTS hero и QES.
Высокая производительность и надёжность
Карта расширения QXP-16G2FC использует интерфейс PCIe Gen3 x8, обеспечивающий пропускную способность до 3200 МБ/с. Два порта SFP+ 16 Гбит/с Fibre Channel позволяют организовать прямое подключение к SAN-коммутаторам или серверам хранения данных.
2 порта SFP+ 16 Гбит/с
- Скорость передачи данных: 16 Гбит/с на порт (до 3200 МБ/с суммарно).
- Поддержка горячей замены: замена трансиверов и кабелей без выключения NAS.
- Низкопрофильный дизайн: подходит для установки в 1U/2U NAS и серверы.
Технология Fibre Channel
Fibre Channel — надёжный протокол для хранения данных с низкой задержкой. Карта QXP-16G2FC идеально подходит для построения высокопроизводительных SAN, подключения к СХД и виртуализации.
Совместимость и управление
Карта полностью совместима с операционными системами QNAP: QTS, QuTS hero и QES. Установка и настройка выполняются через интерфейс NAS.
Поддерживаемые ОС
- QTS / QuTS hero — для большинства моделей QNAP NAS.
- QES — для корпоративных решений на базе ZFS.
- Горячая замена — поддерживается на уровне драйверов.
Простота интеграции
- Автоматическое распознавание в совместимых моделях QNAP NAS.
- Управление через интерфейс QTS / QuTS hero.
- Поддержка многопутевого ввода-вывода (MPIO) для отказоустойчивости.
Совместимость с SAN
Карта работает с Fibre Channel-коммутаторами Brocade, Cisco и другими стандартными SAN-инфраструктурами. Поддерживает топологии точка-точка и коммутируемая фабрика.
Дополнительные возможности и протоколы
Fibre Channel (FC-PH, FC-AL, FC-SW)
Поддержка всех основных протоколов Fibre Channel для построения гибких SAN-сетей.
Поддержка jumbo-кадров
Увеличение эффективности передачи данных за счёт использования кадров до 2148 байт.
Энергопотребление до 10 Вт
Низкое энергопотребление позволяет использовать карту даже в компактных NAS без активного охлаждения.
Совместимое оборудование и аксессуары
Для работы карты QXP-16G2FC необходимы совместимые QNAP NAS и оптоволоконные компоненты. Ниже приведены основные позиции.
| Тип оборудования | Рекомендуемые модели / спецификации | Примечание |
|---|---|---|
| NAS QNAP с PCIe Gen3 x8 | TVS-h1688X, TS-h1886XU-RP, ES1642dc v2 и другие модели со свободным слотом PCIe | Совместимость уточняйте в спецификации NAS |
| Оптические модули SFP+ 16 Гбит/с | QNAP SFP-16GBASE-LR, SFP-16GBASE-SR, Brocade 16G SFP+, Cisco SFP-16G | Для подключения к SAN-коммутаторам или другим FC-устройствам |
| Оптические кабели | LC/LC duplex, OM3/OM4 (многомод) до 150 м, OS2 (одномод) до 10 км | Длина зависит от типа трансивера |
| Медные кабели SFP+ | Не поддерживаются для Fibre Channel — только оптика | Используйте оптоволоконные соединения |
| Коммутаторы Fibre Channel | Brocade G610, G620; Cisco MDS 9148S, 9396S | Для построения SAN-фабрики |
Аналоги QNAP QXP-16G2FC
Если модель недоступна или требуется сравнение, рассмотрите следующие альтернативы.
| Производитель | Модель | Ключевые отличия / сходство |
|---|---|---|
| QNAP | QXP-32G2FC | Аналогичный дизайн, но 32 Гбит/с, обратная совместимость с 16 Гбит/с. Для более высоких нагрузок. |
| QNAP | QXP-16G1FC | Однопортовая версия 16 Гбит/с, для простых конфигураций SAN. |
| Brocade | BR-1020-2P | Двухпортовая 16 Гбит/с, PCIe Gen3 x8, для серверов и СХД. Требует драйверы Brocade. |
| Emulex | LPe32002 | Двухпортовая 16 Гбит/с, PCIe Gen3 x8, поддержка всех ОС. Популярный OEM-продукт. |
| ATTO | Celerity FC-162P | Двухпортовая 16 Гбит/с, низкопрофильная, для рабочих станций и NAS. |
Рекомендация: Для экосистемы QNAP оптимально использовать родные карты QXP — они гарантируют полную совместимость и поддержку через QTS/QuTS hero. Если нужна универсальность, обратите внимание на Emulex LPe32002.
Кому подойдёт QNAP QXP-16G2FC
Рекомендуется, если вам нужно:
- Подключить QNAP NAS к существующей SAN-инфраструктуре Fibre Channel.
- Обеспечить высокоскоростной доступ к данным для СХД и серверов.
- Построить отказоустойчивую конфигурацию с MPIO или двойной фабрикой.
- Использовать NAS в виртуализированных средах (VMware, Hyper-V).
- Низкопрофильный форм-фактор для установки в 1U/2U корпуса.
Вероятно, не подойдёт, если:
- Вы используете iSCSI или Ethernet (тогда смотрите карты 10/25GbE).
- NAS не имеет свободного слота PCIe Gen3 x8.
- Требуется 32 Гбит/с — выберите QXP-32G2FC.
- Нужен только один порт FC — достаточно QXP-16G1FC.
- Планируете прямое подключение без SAN-коммутатора (топология точка-точка поддерживается).
Конструкция и условия эксплуатации
Низкопрофильный дизайн, 120 г
Карта выполнена в низкопрофильном форм-факторе (Low Profile), что позволяет устанавливать её в компактные корпуса NAS и серверов. Вес всего 120 г. Пассивное охлаждение (радиатор).
Диапазон рабочих температур
- Эксплуатация: от 0°C до +40°C
- Хранение: от -20°C до +70°C
- Влажность: 5%–95% (без конденсата)
Карта предназначена для установки в хорошо вентилируемые блоки NAS. Не требует дополнительного охлаждения.
Технические характеристики
| Модель | QNAP QXP-16G2FC |
| Артикул | QXP-16G2FC |
| Тип | Карта расширения |
| Интерфейс | PCIe Gen3 x8 |
| Скорость передачи данных | 16 Гбит/с на порт |
| Количество портов | 2 |
| Тип портов | SFP+ (только оптика) |
| Поддерживаемые ОС | QTS, QuTS hero, QES |
| Технология | Fibre Channel (FC-PH, FC-AL, FC-SW) |
| Совместимость | QNAP NAS с соответствующим слотом PCIe |
| Поддержка горячей замены | Да |
| Пропускная способность | до 3200 МБ/с (суммарно) |
| Энергопотребление | до 10 Вт |
| Габариты | Низкопрофильный дизайн (Low Profile) |
| Вес | 120 г |
| Рабочая температура | 0°C до 40°C |
| Относительная влажность | 5% до 95% |
Часто задаваемые вопросы
Поддерживает ли карта прямое подключение к серверу без коммутатора?
Да, Fibre Channel поддерживает топологию точка-точка. Вы можете напрямую соединить NAS с сервером, используя оптоволоконный кабель и трансиверы.
С какими моделями QNAP NAS совместима карта?
Карта совместима с NAS, имеющими свободный слот PCIe Gen3 x8 и поддержку Fibre Channel в QTS/QuTS hero. Точный список моделей (TVS-h, TS-h, ES) смотрите на официальном сайте QNAP.
Нужны ли дополнительные драйверы для установки?
Нет, драйверы встроены в QTS, QuTS hero и QES. Карта определяется автоматически после установки в слот.
Какой тип оптических модулей требуется?
Необходимы модули SFP+ 16 Гбит/с Fibre Channel (например, QNAP SFP-16GBASE-SR для многомода или SFP-16GBASE-LR для одномода). Медные SFP+ не поддерживаются.
Поддерживает ли карта многопутевой ввод-вывод (MPIO)?
Да, QTS/QuTS hero поддерживает MPIO для Fibre Channel, что позволяет объединять два порта для повышения пропускной способности и отказоустойчивости.
Можно ли использовать карту в сервере, а не в NAS?
Карта оптимизирована для QNAP NAS. Для серверов используйте универсальные карты Emulex LPe32002 или Brocade BR-1020-2P.
Какова реальная скорость передачи данных?
Суммарная пропускная способность до 3200 МБ/с (по 1600 МБ/с на порт). В реальных условиях скорость зависит от производительности NAS, типа нагрузки и настроек SAN.
Требуется ли активное охлаждение для карты?
Нет, карта имеет пассивный радиатор. Для отвода тепла достаточно штатной вентиляции корпуса NAS.
Поддерживает ли карта версию Fibre Channel 8 Гбит/с?
Да, карта обратно совместима с 8 Гбит/с (автосогласование). При подключении к устройствам 8 Гбит/с скорость снизится до 8 Гбит/с.
Входит ли в комплект поставки низкопрофильная планка?
Да, в комплекте есть стандартная и низкопрофильная планки для установки в корпуса разных размеров.
