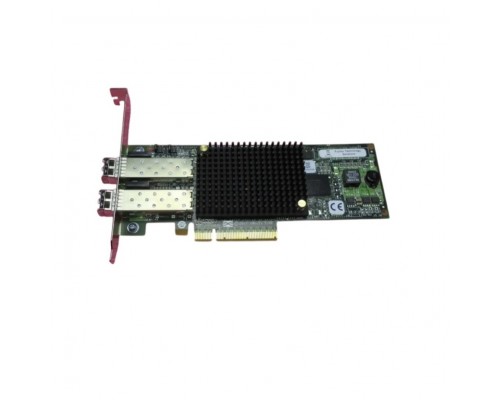

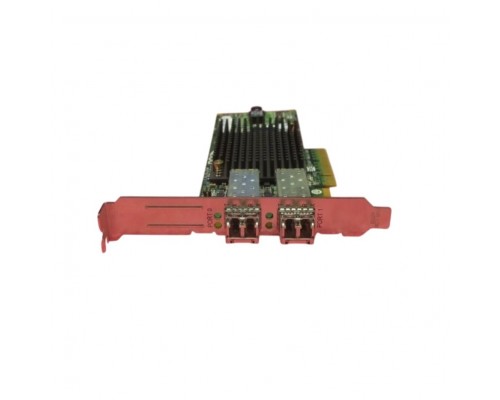

Fujitsu AF250S3 (арт. ETAHH4AF) — двухпортовый адаптер шины Fibre Channel (HBA) с интерфейсом PCI Express 3.0, поддерживающий скорость 16 Гбит/с на порт (SFP+). Предназначен для подключения серверов к сетям хранения данных (SAN) с гарантированной высокой пропускной способностью и минимальными задержками. Низкопрофильный форм-фактор позволяет устанавливать адаптер в серверы любого типа, включая компактные конфигурации.
Высокая производительность и передовой интерфейс
Адаптер построен на базе современного контроллера Fibre Channel, обеспечивающего агрегатную пропускную способность до 3200 МБ/с (16 Гбит/с полный дуплекс на каждый порт). Использование шины PCIe 3.0 x8 (с возможностью работы в x4) гарантирует полное раскрытие потенциала FC-канала без узких мест.
Два порта SFP+ 16 Гбит/с
- Полный дуплекс 16/8/4 Гбит/с — автоматическое согласование скорости с существующей SAN-инфраструктурой.
- Поддержка многомодовых и одномодовых оптических трансиверов — расстояние до 10 км (SMF) в зависимости от SFP+ модуля.
- Избыточность и балансировка — используйте оба порта для отказоустойчивых подключений (Multi-Path I/O).
Энергоэффективность
Потребление всего 6,5 Вт в активном режиме. Благодаря низкому тепловыделению адаптер не требует дополнительного охлаждения и подходит для плотных серверных сборок.
Широкая совместимость и поддержка виртуализации
Адаптер официально сертифицирован для Windows Server, Linux (Red Hat, SUSE, Ubuntu) и VMware ESXi. Полная поддержка NPIV (N_Port ID Virtualization) позволяет организовать тысячи виртуальных портов для каждой виртуальной машины.
Основные возможности
- Boot from SAN — загрузка сервера напрямую из сети хранения.
- FC-SP (Fibre Channel Security Protocol) — аутентификация коммутаторов и целевых устройств.
- Fabric Assigned PWWN — автоматическое назначение WWN-адресов.
- Утилиты управления — fujitsu-утилиты, а также стандартные CLI и графические интерфейсы (например, OneCommand Manager).
Совместимое оборудование и аксессуары
Для работы адаптера Fujitsu AF250S3 рекомендуется использовать следующие компоненты.
| Тип оборудования | Рекомендуемые модели / спецификации | Примечание |
|---|---|---|
| Оптические модули SFP+ 16G FC | Fujitsu FCN‑102‑16G‑SFP+‑SW (многомод), FCN‑102‑16G‑SFP+‑LW (одномод) или совместимые (Cisco, Brocade, Finisar) | До 300 м (MMF) / 10 км (SMF) |
| Оптические кабели | LC‑LC duplex, OM3/OM4 (MMF), OS2 (SMF) | Длина подбирается под инфраструктуру |
| Серверные платформы | Fujitsu PRIMERGY, RX/RX‑серии, а также серверы других производителей (Dell, HPE, Lenovo) со слотом PCIe 3.0 x8/x4 | Совместимость с UEFI и Legacy BIOS |
| Операционные системы (официальная поддержка) | Windows Server 2016/2019/2022, RHEL 7/8/9, SLES 12/15, Ubuntu 20.04 LTS, VMware ESXi 7.0/8.0 | Свежие драйверы доступны на сайте Fujitsu |
| СAN-коммутаторы | Brocade (например, G610, G620), Cisco MDS 9148S, 9706 | Поддержка 16/8/4 G FC-коммутации |
Аналоги Fujitsu AF250S3
Если модель недоступна или требуется сравнение, рассмотрите альтернативные HBA с аналогичными характеристиками.
| Производитель | Модель | Ключевые отличия / сходство |
|---|---|---|
| Emulex (Broadcom) | LPe31002 | 2 порта 16G FC, PCIe 3.0 x8, аналогичная функциональность, широкая поддержка ОС. |
| QLogic (Marvell) | QLE2662 | 2 порта 16G FC, PCIe 3.0 x8, поддержка NPIV, Boot from SAN, более часто встречается в каналах. |
| Brocade (Broadcom) | BR‑6500 (LPe31002 OEM) | По сути тот же Emulex, но с прошивкой Brocade и дополнительной сертификацией для SAN Brocade. |
| Fujitsu (собственный OEM) | PY M03001‑FP (P‑HBA) | Более старая модель на основе чипа QLogic, ограниченная поддержка 8G FC. |
Рекомендация: При выборе аналога обращайте внимание на сертификацию для вашей среды виртуализации и SAN-коммутаторов. Для стоек Fujitsu PRIMERGY наиболее предпочтительна родная модель AF250S3.
Кому подойдёт Fujitsu AF250S3
Рекомендуется, если:
- Требуется надёжное подключение серверов к SAN Fibre Channel со скоростью 16 Гбит/с.
- Используется виртуализация (VMware, Hyper‑V) и нужна поддержка NPIV.
- Необходима загрузка с SAN (Boot from SAN) для бездисковых серверов.
- Важно низкое энергопотребление и компактный низкопрофильный форм-фактор.
- Сеть хранения построена на коммутаторах Brocade, Cisco или QLogic.
Вероятно, не подойдёт, если:
- Используется только сетевое хранилище iSCSI или NFS — лучше подобрать HBA для Ethernet (iWARP, RoCE).
- Необходимы порты 32 Гбит/с — смотрите модели Fujitsu AF250S5 или Emulex LPe32002.
- Недостаточно слотов PCIe 3.0 x8 — возможно, потребуется адаптер с интерфейсом PCIe 4.0.
- Бюджет ограничен — можно рассмотреть б/у HBA QLogic QLE2562 (8 Гбит/с).
Конструкция и условия эксплуатации
Низкопрофильный форм-фактор
Адаптер поставляется с низкопрофильной (Low Profile) планкой и стандартной bracket-планкой для установки в серверы высотой 1U/2U. Размеры платы: 167×68 мм. Вес около 100 г.
Условия эксплуатации
- Рабочая температура: от 0°C до +55°C
- Температура хранения: от -40°C до +70°C
- Влажность: 10%–90% (без конденсата)
Адаптер рассчитан на круглосуточную работу в серверных помещениях с кондиционированием.
Технические характеристики
| Модель | Fujitsu AF250S3 |
| Артикул | ETAHH4AF |
| Тип устройства | Адаптер шины Fibre Channel (HBA) |
| Интерфейс хоста | PCIe 3.0 (x8, x4) |
| Скорость порта | 16/8/4 Гбит/с (Full Duplex) |
| Количество портов | 2 |
| Тип портов | SFP+ (LC-разъём) |
| Поддерживаемые стандарты | FC-PI-6, FC-FS-4, FC-LS-3 |
| Протоколы | FCP-4 (SCSI), FC-NVMe (опционально) |
| Максимальное количество обменов | 220 000 IOPS (на порт, при 4K) |
| Поддержка виртуализации | NPIV, 1000+ виртуальных портов |
| Память | 2 ГБ DDR3 (на борту) |
| Совместимые ОС | Windows Server, Linux, VMware ESXi |
| Энергопотребление | 6.5 Вт (типовое) |
| Форм-фактор | Low Profile (низкопрофильный) |
| Размеры (Д×Ш) | 167×68 мм |
| Вес нетто | ~100 г |
| Гарантия | 3 года (для серверов Fujitsu – совместно с сервером) |
| Условия эксплуатации | 0..+55 °C, влажность 10..90% |
| Производитель | Fujitsu Technology Solutions |
Часто задаваемые вопросы
Для чего нужен адаптер Fujitsu AF250S3?
Это HBA (Host Bus Adapter) для подключения серверов к Fibre Channel SAN. Используется для работы с дисковыми массивами, СХД и ленточными библиотеками на скорости 16/8/4 Гбит/с.
Какие модули SFP+ подходят?
Модули 16G FC SFP+ с длиной волны 850 нм (многомод) или 1310 нм (одномод). Рекомендуются модули Fujitsu, Emulex, Brocade, Finisar.
Можно ли установить адаптер в сервер не Fujitsu?
Да, он совместим с любыми серверами, имеющими слот PCIe 3.0 x8 или x4. Однако для гарантированной совместимости рекомендуется обращаться к списку совместимости HCL.
Поддерживается ли загрузка с SAN (Boot from SAN)?
Да, адаптер поддерживает Boot from SAN. Для настройки требуется UEFI или Legacy BIOS с возможностью загрузки через Fibre Channel.
Чем отличается 16 Гбит/с от 8 Гбит/с?
Пропускная способность удваивается: до 1600 МБ/с против 800 МБ/с на порт. AF250S3 обратно совместим с сетями 8/4 Гбит/с.
Какие драйверы необходимы для Windows Server?
Драйверы Fujitsu FC HBA для Windows можно скачать с портала Fujitsu Support. Адаптер также может использовать стандартные драйверы Storport.
Работает ли адаптер с виртуальными машинами Hyper-V?
Да. Через NPIV можно выделить виртуальный FC-адаптер каждой ВМ. Необходима поддержка со стороны ОС и гипервизора.
Каков срок службы адаптера?
Среднее время наработки на отказ (MTBF) превышает 2 000 000 часов. Гарантия производителя – 3 года.
Можно ли использовать адаптер с NVMe over FC?
Да, при наличии соответствующей прошивки и поддержки FC‑NVMe на стороне СХД. Уточните совместимость у поставщика.
Как узнать версию прошивки HBA?
Используйте утилиту OneCommand Manager (Emulex) или скрипт fc‑lsinfo в Linux. В Windows — диспетчер устройств → свойства адаптера.
