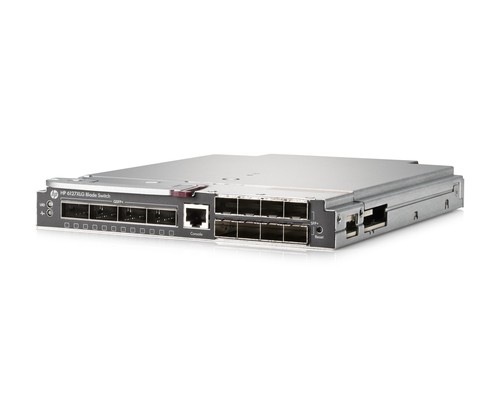

Коммутатор HPE 6127XLG (787635-B21) — блейд-модуль для шасси HPE BladeSystem c7000/c3000, оснащённый 48 портами 10GbE (SFP+) и 2 портами 40GbE (QSFP+). Обеспечивает агрегацию каналов, низкую задержку и продвинутые функции L2/L3. Идеально подходит для центров обработки данных, виртуализации и высоконагруженных корпоративных сетей, где требуется высокая плотность 10-гигабитных подключений внутри блейд-системы.
Высокая производительность и плотность портов
Коммутатор HPE 6127XLG построен на ASIC Broadcom Trident II, обеспечивая коммутационную способность до 960 Гбит/с и скорость обработки до 720 Mpps. 48 портов 10GbE SFP+ и 2 порта 40GbE QSFP+ позволяют создать неблокируемую среду для самых требовательных приложений.
48 портов 10 Gigabit Ethernet (SFP+)
- Полноскоростная работа — каждый порт поддерживает скорость 1/10 Гбит/с, автосогласование.
- Поддержка SFP+ трансиверов — оптические (SR, LR, LRM) и медные (DAC, 10GBase-T) модули.
- Низкая задержка — менее 1 мкс для 10GbE (Store-and-Forward).
2 порта 40 Gigabit Ethernet (QSFP+)
Два порта QSFP+ служат для аплинка в ядро сети или для стекирования. Поддерживают разбивку на 4 x 10GbE с помощью breakout-кабелей.
Управление и безопасность сети
Полнофункциональный L2/L3 коммутатор с поддержкой статической и динамической маршрутизации (OSPF, RIP, BGP).
Инструменты управления
- CLI (Industry-standard) — синтаксис, совместимый с Cisco IOS-like.
- Web-интерфейс (iMC) — централизованное управление через HPE Intelligent Management Center.
- SNMP v1/v2/v3, RMON — мониторинг и интеграция с системами управления.
- SSH, SSL, TACACS+, RADIUS — защищённый доступ и аутентификация.
Политики безопасности
- ACL (IPv4/IPv6) — фильтрация на основе MAC, IP, L4-портов.
- DHCP Snooping, IP Source Guard — защита от подмены адресов.
- Port Security, MAC-фильтрация — контроль доступа по MAC-адресам.
Гибкая сегментация: VLAN
До 4094 VLAN 802.1Q, изоляция трафика между виртуальными машинами и арендаторами в средах VPC.
Дополнительные возможности и протоколы
Агрегация каналов (LACP, статическая)
До 128 групп, до 8 портов в каждой. Повышение пропускной способности и отказоустойчивости.
Стекирование (IRF)
Технология HPE IRF позволяет объединить до 4 коммутаторов в один логический стек для упрощения управления и повышения надёжности.
Качество обслуживания (QoS)
8 очередей на порт, классификация по DSCP/802.1p, гарантированная полоса пропускания для голоса и видео.
Поддержка протоколов маршрутизации
Статическая маршрутизация, RIP v1/v2, OSPF, BGP (базовый), политики PBR.
Совместимое оборудование и аксессуары
Для работы HPE 6127XLG 787635-B21 требуется шасси HPE BladeSystem c7000 или c3000. Ниже приведены основные совместимые компоненты.
| Тип оборудования | Рекомендуемые модели / спецификации | Примечание |
|---|---|---|
| Оптические модули SFP+ (10GbE) | HPE X240 10G SFP+ SR (J4859C), LR (J4860C), а также совместимые (FS.com, Finisar) | Для подключения к портам 10GbE. Дальность до 10 км (LR). |
| Пассивные медные кабели DAC (SFP+) | HPE X240 10G SFP+ SFP+ 0,65m (J9281B) … 5m (J9283B) | Для соединения на короткие расстояния (до 5 м). |
| Модули QSFP+ (40GbE) | HPE X240 40G QSFP+ SR (J9698A), LR (J9699A), DAC-кабели | Для портов 40GbE. Breakout-кабели 4x10GbE. |
| Шасси BladeSystem | HPE BladeSystem c7000 (448895-B21) или c3000 (453219-B21) | Необходимо для установки блейд-коммутатора. |
| Оборудование для управления | HPE iMC, сетевая карта HPE FlexFabric для обслуживающих модулей | Рекомендуется для централизованного мониторинга. |
Аналоги HPE 6127XLG (787635-B21)
Если модель недоступна или требуется альтернатива, рассмотрите следующие варианты с похожими характеристиками.
| Производитель | Модель | Ключевые отличия / сходство |
|---|---|---|
| HPE | HPE 5950 48SFP+ 2QSFP+ (JG624A) | Отдельный стоечный коммутатор, 48x10GbE + 2x40GbE, более высокая производительность, PoE не поддерживается. |
| Cisco | Cisco Nexus 93180YC-FX3 | 48x10GbE (SFP+) + 2x40/100GbE, облачный стиль управления, NX-OS. |
| Juniper | QFX5120-48T (или 48S) | 48x10GbE (SFP+) + 2x40/100GbE, Junos OS, поддержка EVPN-VXLAN. |
| HPE (Архитектура Moonshot) | HPE Moonshot 1500 (альтернативный форм-фактор) | Для плотных окружений, с меньшим энергопотреблением. |
Рекомендация: При выборе аналога убедитесь в совместимости с существующим шасси. Для блейд-систем HPE оптимальной заменой будет модуль из серии HPE 6120 или 6140.
Кому подойдёт HPE 6127XLG 787635-B21
Рекомендуется, если вам нужно:
- Построить высокопроизводительную блейд-систему с 48 портами 10GbE.
- Обеспечить питание и связь для большого количества виртуальных машин.
- Использовать продвинутую маршрутизацию L3 (OSPF, BGP) на границе блейд-сегмента.
- Объединить несколько коммутаторов в единый стек (IRF) для упрощения управления.
- Интегрироваться с системами управления HPE iMC/OneView.
Вероятно, не подойдёт, если:
- У вас нет шасси HPE BladeSystem (c7000/c3000).
- Требуются порты PoE — эта модель не поддерживает питание по кабелю.
- Нужен отдельный стоечный коммутатор (смотрите HPE 5950 или Aruba CX).
- Достаточно 1G портов — избыточно и дорого.
Конструкция и условия эксплуатации
Металлический корпус, форм-фактор blade
Размеры 192,8 x 267,7 x 27,9 мм, вес 2,1 кг. Устанавливается в свободный слот шасси c7000/c3000. Охлаждение — принудительное, за счёт вентиляторов шасси.
Диапазон рабочих температур
- Эксплуатация: от +10°C до +35°C (внутри шасси).
- Хранение: от -40°C до +70°C.
- Влажность при эксплуатации: 10-90% без конденсата.
Предназначен для установки в серверных помещениях с контролируемым климатом.
Технические характеристики
| Модель | HPE 6127XLG 787635-B21 |
| Артикул | 787635-B21 |
| Тип устройства | Блейд-коммутатор L2/L3 |
| Производитель | HP (Hewlett Packard Enterprise) |
| Базовая единица | шт |
| Количество портов 10GbE (SFP+) | 48 |
| Количество портов 40GbE (QSFP+) | 2 |
| Коммутационная способность | 960 Гбит/с |
| Скорость передачи пакетов | 720 Mpps |
| Таблица MAC-адресов | 64000 |
| Количество VLAN (802.1Q) | 4094 |
| Оперативная память | 2048 MB |
| Поддержка стекирования (IRF) | Да (до 4 устройств) |
| Протоколы маршрутизации | RIP, OSPF, BGP, статическая |
| ACL (IPv4/IPv6) | Да |
| QoS (очереди) | 8 на порт |
| Управление | CLI, Web, SNMP, SSH, SSL |
| Монтаж в стойку | Да (только в составе шасси) |
| Цвет товара | Черный, металлический |
| Вес нетто | 2100 г |
| Размеры (Ш?Г?В) | 192,8?267,7?27,9 мм |
| Вес брутто | 2980 г |
| Размеры упаковки (Ш?Г?В) | 260?380?98 мм |
| Диапазон температур при эксплуатации | 10 - 35 °C |
| Диапазон температур при хранении | -40 - 70 °C |
| Относительная влажность при эксплуатации | 10 - 90% |
| Гарантия | Ограниченная пожизненная (Limited Lifetime) |
Часто задаваемые вопросы
Для какого шасси предназначен HPE 6127XLG 787635-B21?
Для блейд-шасси HPE BladeSystem c7000 (448895-B21) и c3000 (453219-B21). Не является отдельным стоечным устройством.
Сколько портов 10GbE и 40GbE доступно?
48 портов 10GbE (SFP+) и 2 порта 40GbE (QSFP+). Порты 40GbE могут работать как 4 x 10GbE с помощью breakout-кабеля.
Поддерживает ли коммутатор PoE+?
Нет, эта модель не поддерживает питание по Ethernet (PoE). Для PoE используйте специализированные блейд-модули.
Какие трансиверы совместимы с портами SFP+?
Оптические HPE X240 SR (J4859C), LR (J4860C), а также пассивные медные кабели DAC (J9281B-J9283B). Также работают совместимые сторонние (FS.com, Finisar).
Можно ли объединить несколько таких модулей?
Да, технология HPE IRF позволяет создать стек из до 4 коммутаторов, управляемых как одно устройство. Требуется лицензия.
Какой объём оперативной памяти установлен?
2 ГБ (2048 MB). Этого достаточно для полноценной работы L2/L3 протоколов.
Какие протоколы маршрутизации поддерживаются?
Статическая маршрутизация, RIP (v1/v2), OSPF и базовый BGP. Поддержка PBR (политик маршрутизации).
Требуется ли специальная лицензия для стекирования?
Для активации IRF (стекирования) необходимо приобрести отдельную лицензию HPE. Без неё доступно только обычное L2/L3 управление.
Какие размеры и вес модуля?
Ширина 192,8 мм, глубина 267,7 мм, высота 27,9 мм. Вес нетто 2,1 кг, брутто 2,98 кг (в упаковке).
Какая коммутационная способность у HPE 6127XLG?
960 Гбит/с (полный дуплекс), скорость обработки пакетов — 720 Mpps. Обеспечивает неблокируемую работу всех портов.
