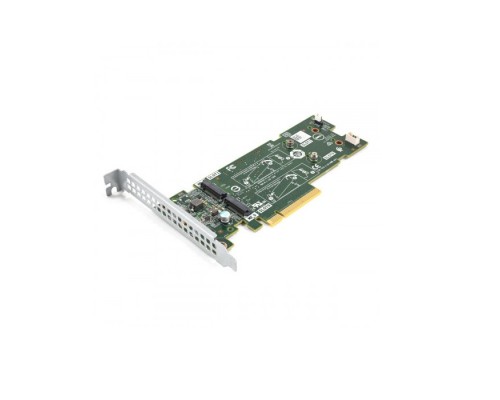

Адаптер Dell PCI-E x8 2x M.2 SATA/PCIe 2230-2280 RAID 0/1 BOSS 07HYY4 — специализированный контроллер для организации загрузочного дискового массива (BOSS) в серверах Dell PowerEdge. Позволяет установить два M.2 накопителя (SATA или PCIe) длиной от 2230 до 2280 и объединить их в RAID 0 или RAID 1 через интерфейс PCI Express x8. Обеспечивает надёжное хранение операционной системы и загрузочных данных, освобождая основные отсеки для корпоративных дисков.
Основные возможности Dell BOSS 07HYY4
Адаптер разработан специально для серверов Dell и использует два порта M.2 (ключ M) для подключения твердотельных накопителей. Поддерживаются как SATA, так и PCIe NVMe диски, что даёт гибкость при выборе комплектации. Благодаря интерфейсу PCIe x8 пропускная способность достигает 32 Гбит/с — этого достаточно для быстрой загрузки и работы системы.
Режимы RAID: 0 и 1
- RAID 0 (striping) — объединение двух дисков в один том для максимальной скорости чтения/записи. Подходит для задач, где важна производительность, но не требуется отказоустойчивость.
- RAID 1 (mirroring) — полное зеркалирование данных. Обеспечивает сохранность информации при выходе из строя одного из накопителей. Идеально для серверных загрузочных массивов.
- Переключение между режимами выполняется через BIOS сервера или утилиту конфигурации Dell.
Совместимость и установка
Адаптер использует слот PCIe x8 (физически может быть установлен в x16), поддерживает все серверы Dell PowerEdge 13-го поколения и новее, оснащённые разъёмом для BOSS-карт. В комплект входят крепёжные винты и кабель управления питанием для подключения к материнской плате.
Поддержка накопителей
- Форм-фактор M.2: 2230, 2242, 2260, 2280.
- Тип: SATA (AHCI) или PCIe (NVMe).
- Ключ разъёма: M — подходит для большинства современных SSD.
- Максимальная ёмкость: ограничивается характеристиками установленных дисков (обычно до 2 ТБ на слот).
Совместимое оборудование и аксессуары
Для стабильной работы адаптера рекомендуется использовать сертифицированные накопители и серверы Dell. Ниже приведён список основных совместимых компонентов.
| Тип оборудования | Рекомендуемые модели / спецификации | Примечание |
|---|---|---|
| Твердотельные накопители M.2 | Dell M.2 SSD 2230/2242/2280 (SATA/NVMe), Samsung PM991, Intel D3-S4510, WD SN730 | Желательно использовать модели с ключом M, до 2 ТБ |
| Серверы Dell PowerEdge | R640, R740, R540, T340, T440, R6515, R7515 и другие, поддерживающие BOSS | Необходимо наличие разъёма BOSS на материнской плате |
| Кабели управления питанием | Входят в комплект (сигнальный кабель для индикации и управления) | Подключается к разъёму на системной плате |
| Крепёжные винты | В комплекте (для фиксации накопителей M.2) | Стандартные винты M2 x 3мм |
| Системы охлаждения | Пассивное охлаждение (радиатор на контроллере) | Требуется достаточный продув в корпусе сервера |
Аналоги Dell BOSS 07HYY4
Если данная модель недоступна или требуется сравнение, рассмотрите следующие альтернативы с похожим функционалом.
| Производитель | Модель | Ключевые отличия / сходство |
|---|---|---|
| Dell | BOSS-S1 (арт. 03RCX8) | Аналогичный адаптер для M.2 SATA/NVMe, но с поддержкой одного накопителя (без RAID). Используется в более ранних поколениях. |
| Dell | BOSS-N1 (арт. 06W0KR) | Версия с двумя M.2 и поддержкой PCIe 4.0 для новейших серверов. Обратно совместим с PCIe 3.0. |
| Super Micro | SuperMicro AOC-SLG3-2M2 | 2 x M.2 NVMe, PCIe x8, поддержка RAID 0/1 (аппаратный), подходит для серверов SuperMicro. |
| Broadcom (LSI) | Broadcom 9500-8i (c кэш-памятью) | Полноценный RAID-контроллер для 8 дисков SAS/SATA, M.2 только через переходники. Избыточно для загрузочного массива. |
| ASUS | ASUS Hyper M.2 x16 Gen4 Card | Поддержка до 4 NVMe дисков, PCIe x16, но не имеет аппаратного RAID 1. Требует настройки через BIOS. |
Рекомендация: Для загрузочного массива в серверах Dell оптимальным выбором будет родная карта BOSS. Если нужно больше дисков или другие интерфейсы — рассмотрите Broadcom 9500-8i или SuperMicro AOC-SLG3-2M2.
Кому подойдёт Dell BOSS 07HYY4
Рекомендуется, если вам нужно:
- Создать надёжный загрузочный RAID 1 для серверов Dell PowerEdge.
- Освободить отсеки для жёстких дисков под основные данные.
- Получить простое и компактное решение без лишних кабелей.
- Утилизировать два слота M.2 для быстрой загрузки ОС.
- Сохранить совместимость с заводской гарантией Dell.
Вероятно, не подойдёт, если:
- Сервер не имеет разъёма BOSS на материнской плате.
- Требуется более 2 ТБ загрузочного пространства — используйте корзины с SSD.
- Необходим аппаратный RAID с кэш-памятью и защитой питания.
- Вы планируете устанавливать диски других форм-факторов (2.5", U.2).
- Нужна поддержка RAID 10, 5 или 6 — BOSS рассчитан только на 0 и 1.
Конструкция и условия эксплуатации
Пассивное охлаждение, низкопрофильный дизайн
Адаптер выполнен в формате низкопрофильной платы PCIe (ширина 68 мм, высота 1U). Устанавливается в слот PCIe x8 или x16. Охлаждение пассивное — радиатор на контроллере. Для надёжной работы требуется температура окружающей среды от 0°C до +45°C.
Диапазон рабочих температур
- Эксплуатация: от 0°C до +45°C
- Хранение: от -20°C до +60°C
- Влажность: 5–90% (без конденсата) при работе, до 95% при хранении
Предназначен для размещения внутри серверных корпусов с принудительной вентиляцией. Не требует дополнительного питания, кроме энергии по шине PCIe.
Технические характеристики
| Модель | Dell BOSS 07HYY4 |
| Артикул | 07HYY4 |
| Тип устройства | Адаптер для установки дисков |
| Интерфейс подключения | PCI-E x8 |
| Количество разъемов M.2 | 2 |
| Ключ разъема M.2 | M |
| Поддерживаемая длина накопителей M.2 | 2230, 2242, 2260, 2280 |
| Форм-фактор поддерживаемых накопителей | M.2 SATA и M.2 PCIe |
| Поддержка RAID | RAID 0, RAID 1 |
| Совместимость | Dell BOSS (серверы PowerEdge) |
| Совместимые слоты | PCIe x8, x16 |
| Пропускная способность | до 32 Гбит/с |
| Назначение | Создание загрузочного массива |
| Комплектация | адаптер, кабель для управления питанием, крепежные винты |
| Форм-фактор | Low Profile (1U) |
| Гарантия | 1 год (в зависимости от поставщика) |
Часто задаваемые вопросы
Что означает аббревиатура BOSS?
BOSS — Boot Optimized Storage Solution, оптимизированное решение для хранения загрузочных данных. Это выделенная карта для установки M.2 SSD, которая позволяет освободить основные дисковые корзины для хранения данных.
Какие типы накопителей M.2 поддерживаются?
Поддерживаются M.2 SATA (AHCI) и M.2 PCIe (NVMe) с ключом M. Длина накопителя может быть 2230, 2242, 2260 или 2280. Рекомендуются модели Dell сертифицированные для серверов, но работают и стандартные коммерческие SSD.
Можно ли использовать этот адаптер в обычном настольном ПК?
Технически да, если в материнской плате есть слот PCIe x8 или x16. Однако учтите, что управление RAID и поддержка могут быть ограничены на потребительских платформах. Адаптер оптимизирован для серверов Dell PowerEdge.
Как настроить RAID 0 или RAID 1 на этой карте?
Настройка производится в BIOS сервера Dell (меню Device Settings) или с помощью утилиты Dell OpenManage. Выберите нужный режим (RAID 0 или 1) и привяжите к нему два установленных накопителя. Инструкция доступна в документации Dell.
Какой максимальный объём поддерживается?
Ограничивается ёмкостью установленных M.2 SSD. Обычно до 2 ТБ на слот, общий объём массива — до 4 ТБ в RAID 0 или 2 ТБ в RAID 1 (зеркало). Для больших объёмов рассмотрите карты с поддержкой U.2 или SAS.
Нужно ли дополнительное питание для карты?
Нет, питание подаётся через слот PCIe x8 (до 25 Вт). Дополнительные кабели не требуются. Для работы встроенного кабеля управления питанием (SGPIO) необходимо подключение к материнской плате (есть в комплекте).
Поддерживает ли карта NVMe диски и какую скорость они дадут?
Да, поддерживает NVMe (PCIe 3.0/4.0). Реальная скорость будет ограничена линией PCIe — до 8 ГТ/с на линию при x8. NVMe обеспечит загрузку ОС за секунды.
С какими серверами Dell совместима эта карта?
Официально поддерживаются PowerEdge 13-го поколения и новее: R640, R740, R540, T340, T440, T640, R6515, R7515 и другие модели с разъёмом BOSS. Уточняйте совместимость по документации вашего сервера.
Можно ли заменить один диск в RAID 1 без потери данных?
Да, RAID 1 поддерживает горячую замену. Выключите сервер, замените неисправный диск и включите — массив автоматически перестроится. Желательно использовать диск той же модели и ёмкости.
Что входит в комплект поставки?
В комплекте: сам адаптер, кабель для управления питанием (SGPIO), набор крепёжных винтов для M.2 накопителей. Накопители приобретаются отдельно.
