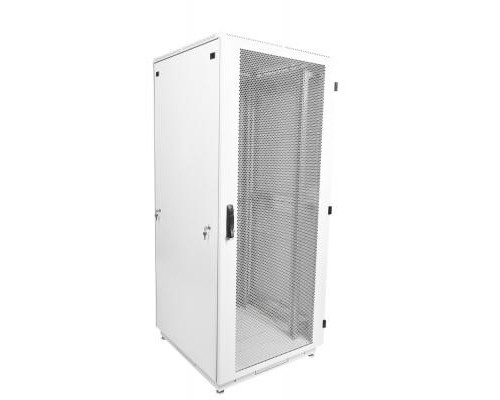

Шкаф телекоммуникационный ЦМО ШТК-М-48.6.12-44АА — напольный серверный шкаф высотой 48U (2250 мм) с габаритами 600×1200 мм. Предназначен для размещения серверного, сетевого и телекоммуникационного оборудования в корпоративных дата-центрах, серверных комнатах и на предприятиях. Корпус из высококачественной стали с порошковым покрытием, перфорированная передняя дверь и задняя стенка обеспечивают эффективную вентиляцию. Максимальная нагрузка — 710 кг. Шкаф поставляется в сборе, готов к установке оборудования.
Вместительность и надёжность
Шкаф ЦМО ШТК-М-48.6.12-44АА рассчитан на установку оборудования высотой до 48U, полезная глубина 1055 мм позволяет разместить серверы и коммутаторы с длиной корпуса до 1000 мм. Конструкция выдерживает нагрузку до 710 кг, что достаточно даже для тяжёлых серверов и ИБП.
48U монтажного пространства
- Высота 2250 мм — 48 юнитов для размещения активного и пассивного оборудования.
- Полезная глубина 1055 мм — подходит для серверов глубиной до 100 см.
- Максимальная нагрузка 710 кг — усиленная рама из стали.
- Регулируемые монтажные профили — по глубине с шагом 25 мм.
Продуманная вентиляция
Перфорированная передняя дверь (степень перфорации >60%) и перфорированная задняя стенка обеспечивают естественную конвекцию воздуха. Предусмотрена возможность установки вентиляторных блоков в крышке и днище для активного охлаждения.
Конструкция, материалы и безопасность
Шкаф изготовлен из холоднокатаной стали толщиной 1,5–2,0 мм, покрыт износостойкой порошковой краской серого цвета (RAL 7035 или аналоги).
Основные элементы
- Передняя дверь — перфорированная, стальная, открывается на 180°, съёмная, с замком.
- Задняя стенка — перфорированная, несъёмная, с отверстиями для ввода кабелей.
- Боковые панели — сплошные, съёмные, запираются изнутри.
- Верхняя крышка — съёмная, с отверстиями для ввода кабелей и монтажа охлаждения.
- Основание — усиленное, с кабельными вводами, регулируемыми ножками и колёсами.
Заземление и электробезопасность
- Шина заземления с болтовыми соединениями на корпусе и двери.
- Медный провод заземления двери для непрерывности контура.
- Заземляющие точки для подключения оборудования.
Охлаждение и кабельная инфраструктура
Монтаж систем охлаждения
Крышка шкафа имеет подготовленные отверстия для установки вентиляторных блоков (60x60 см). Возможна установка кондиционера на боковую стенку или дверь.
Кабельные вводы
В днище и в верхней крышке предусмотрены отверстия с щётками для ввода кабелей. Задняя стенка перфорирована для дополнительного кабель-менеджмента.
Аксессуары для организации кабелей
- Горизонтальные и вертикальные кабель-каналы (опция).
- Панели-заглушки для свободных юнитов.
- Кабельные стяжки и органайзеры (входят в комплект поставки по запросу).
Совместимые аксессуары и дополнительное оборудование
Для оснащения шкафа рекомендуется использовать оригинальные аксессуары ЦМО и стандартные 19-дюймовые компоненты.
| Тип аксессуара | Рекомендуемые модели / характеристики | Примечание |
|---|---|---|
| Вентиляторный блок, 19" | ЦМО ВБ-4-60 (4 вентилятора, 60 см) или аналог с обдувом 400-600 м³/ч | Устанавливается в крышку или заднюю стенку |
| Кондиционер для шкафа | ЦМО КШ-1500 (1500 Вт) или сторонний (APC, Uniflair) | Монтаж на дверь или боковую панель |
| Полка 19", 1U/2U | ЦМО П-1У-600 (фиксированная) или выдвижная ЦМО ПВ-2У | Для размещения мониторов, клавиатур, ИБП |
| Кабельные органайзеры | Горизонтальный ЦМО КГ-1У, вертикальный ЦМО КВ-4 | Для прокладки силовых и сигнальных кабелей |
| Распределитель питания (PDU) | ЦМО PDU-20-8-0U (8 розеток, 20А, 0U) или APC AP9565 | Вертикальный монтаж на задней стенке |
| Комплект заземления | Входит в комплект поставки (шина, провод, наконечники) | Дополнительно можно заказать удлинитель заземления |
Аналоги шкафа ЦМО ШТК-М-48.6.12-44АА
Если данная модель недоступна или требуется сравнение, рассмотрите альтернативы от других производителей с близкими габаритами и нагрузкой.
| Производитель | Модель | Ключевые отличия / сходство |
|---|---|---|
| ЦМО | ШТК-М-48.6.12-44АА (текущая) | Перфорированная дверь и задняя стенка, нагрузка 710 кг, полный комплект |
| ЦМО | ШТК-М-48.6.12-44СП | Стеклянная дверь, без перфорации; для помещений с отдельной вентиляцией |
| RackRu | RackRu 48U 600x1200 (перфодверь) | Аналогичные габариты, нагрузка до 800 кг, сталь 1.2–2.0 мм, цена ниже |
| APC | NetShelter SX AR3150 (48U, 600x1200) | Высокая нагрузка (1200 кг), усиленная рама, возможность бокового охлаждения. Дороже |
| Hyperline | HSR-48.60.12-S (перфодверь) | Бюджетный вариант, нагрузка 600 кг, сталь 1.2 мм, перфорированные дверцы |
| ЯРИС | ЯРИС-ШС-48-600-1200-П | Производство РФ, нагрузка 700 кг, перфорированная дверь, цвет серый |
Рекомендация: При выборе аналога прежде всего обращайте внимание на максимальную нагрузку, толщину металла, наличие перфорированной задней стенки и качество заземления. Для тяжёлых серверов лучше выбрать APC или усиленные модели ЦМО.
Кому подойдёт ЦМО ШТК-М-48.6.12-44АА
Рекомендуется, если вам нужно:
- Разместить серверное оборудование высотой до 48U с глубиной до 1000 мм.
- Обеспечить естественную вентиляцию через перфорированные панели.
- Надёжное заземление и подготовка под активное охлаждение.
- Выдерживать нагрузку до 700 кг (серверы, ИБП, коммутаторы).
- Простота монтажа — шкаф поставляется в сборе.
Вероятно, не подойдёт, если:
- Требуется герметичный корпус с высокой степенью пылевлагозащиты (IP65).
- Необходима стеклянная дверь (выберите модификацию со стеклом).
- Нужен шкаф меньшей высоты (18U–42U).
- Бюджет ограничен — можно рассмотреть Hyperline или RackRu.
- Планируется установка в помещение с низкими потолками (высота шкафа 2250 мм).
Конструкция и условия эксплуатации
Металлический корпус, напольная установка
Размеры 600×1200×2250 мм, вес нетто 56,67 кг. Корпус из стали с порошковой окраской RAL 7035 (серый). Регулируемые опорные ножки и колёса в комплекте.
Условия эксплуатации
- Температура окружающей среды: от -10°C до +50°C (при отсутствии конденсата).
- Относительная влажность: 10–90% (без конденсата).
- Размещение: внутри помещений, серверных, дата-центров.
- Степень защиты: IP20 (стандарт для серверных шкафов).
Шкаф устойчив к механическим нагрузкам и подходит для круглосуточной работы.
Технические характеристики
| Производитель | ЦМО |
| Модель | ШТК-М-48.6.12-44АА |
| Тип оборудования | Телекоммуникационный шкаф |
| Высота, U | 48 |
| Полезная глубина (мм) | 1055 |
| Материал двери | Перфорированный металл |
| Отверстия для кабелей | Есть (в днище и крышке) |
| Монтаж охлаждения | Есть (крышка, стенки) |
| Высота, мм | 2250 |
| Ширина, мм | 600 |
| Глубина, мм | 1200 |
| Покрытие | Краска (порошковая) |
| Цвет | Серый (RAL 7035) |
| Материал изделия | Сталь |
| Способ монтажа | Напольный |
| Заземление | Да |
| Максимальная нагрузка | 710 кг |
| Дверца | Перфорированная |
| Боковые панели | Сплошные |
| Задняя стенка | Перфорированная |
| Комплект поставки | Шкаф в сборе (дверь, задняя стенка, боковые панели, каркас, колёса, ножки, комплект заземления) |
| Наименование | ЦМО Шкаф серверный напольный 48U (600 × 1200) дверь перфорированная 2 шт. |
| Масса (кг) | 56,667 |
| Длина упаковки (см) | 223,5 |
| Высота упаковки (см) | 108,2 |
| Ширина упаковки (см) | 48,5 |
| Сайт производителя | http://www.cmo.ru/ |
| Гарантия | 1 год |
| Страна производства | — |
| partNumber | ШТК-М-48.6.12-44АА |
Часто задаваемые вопросы
Для каких задач подходит этот шкаф?
Для установки серверов, активного сетевого оборудования (коммутаторы, маршрутизаторы), источников бесперебойного питания (ИБП), систем хранения данных (СХД) и другого 19-дюймового оборудования. Высота 48U подходит для большинства корпоративных ЦОД.
Какова максимальная нагрузка и толщина металла?
Максимальная нагрузка 710 кг. Каркас изготовлен из холоднокатаной стали толщиной 2,0 мм, дверные и боковые панели — из листа 1,5 мм. Рама усилена.
Поддерживает ли шкаф монтаж кондиционера?
Да. На боковых стенках и двери есть усиленные зоны для установки кондиционера (например, ЦМО КШ-1500 или сторонние модели). В крышке — подготовленные отверстия для вентиляторных блоков.
Какие кабельные вводы предусмотрены?
В днище и верхней крышке установлены щёточные вводы для силовых и слаботочных кабелей. Задняя стенка перфорирована, что позволяет заводить кабели сзади.
Входит ли в комплект поставки распределитель питания (PDU)?
Нет, PDU приобретается отдельно. В шкафу есть точки для крепления вертикальных PDU (4 места) и горизонтальных полок.
Как осуществляется заземление?
Шкаф укомплектован медной шиной заземления, проводом заземления двери и набором болтовых соединений. Всё необходимое для организации заземления входит в поставку.
Можно ли установить шкаф на пол без колёс?
Да. В комплекте есть регулируемые опорные ножки, которые позволяют надёжно зафиксировать шкаф на ровном полу. Колёса также входят в комплект (для перемещения).
Каков срок гарантии и сервисное обслуживание?
Гарантия 1 год с возможностью продления. Сервисные центры ЦМО есть в большинстве регионов РФ.
Совместим ли шкаф с оборудованием других брендов?
Да. Все монтажные профили соответствуют стандарту 19 дюймов (EIA-310). Оборудование Dell, Hewlett-Packard, Supermicro, Cisco, APC и любых других производителей устанавливается без проблем.
Какой цвет и тип покрытия?
Цвет — серый RAL 7035 (светло-серый). Покрытие — порошковая краска, стойкая к царапинам и коррозии.
