Телекоммуникационный шкаф ЦМО ШТК-М-48.8.10-1ААА — напольный серверный шкаф высотой 48U, шириной 800 мм и глубиной 1000 мм. Предназначен для размещения активного сетевого оборудования, серверов, источников бесперебойного питания и кабельной инфраструктуры. Корпус выполнен из стали с порошковым покрытием RAL 7035 (серый), передняя дверь — из ударопрочного стекла. Шкаф поставляется в разобранном виде, имеет разборную каркасную конструкцию, что упрощает транспортировку и сборку. Надёжное решение для ЦОД, серверных и технических помещений.
Продуманная конструкция и высокая нагрузка

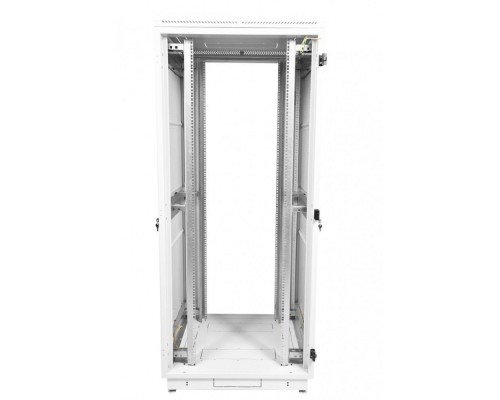

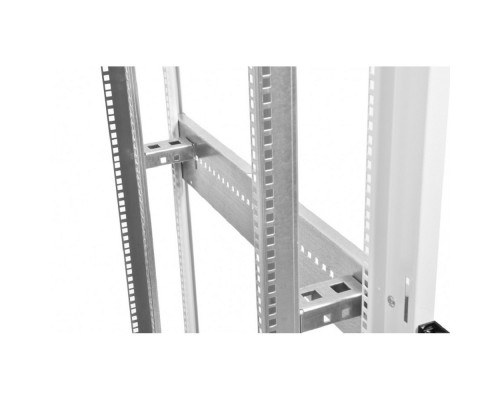

Шкаф ШТК-М-48.8.10-1ААА выдерживает статическую нагрузку до 1200 кг. Разборная рама состоит из основания, крыши и двух сварных рам, соединённых швеллерами. На боковых элементах выполнена перфорация под закладные гайки для крепления оборудования.
Основные особенности

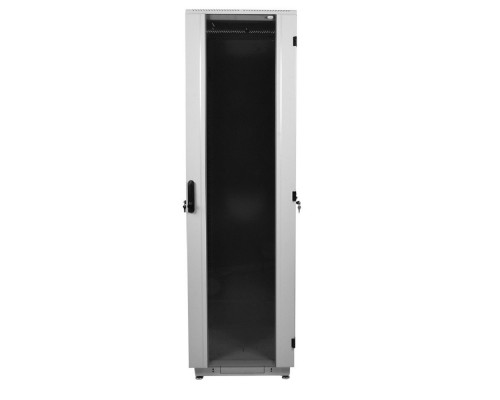

- Стеклянная передняя дверь — позволяет контролировать состояние оборудования без открытия.
- Лёгкосъёмные боковые стенки — обеспечивают удобный доступ к монтажу и обслуживанию.
- Задняя стенка металлическая — съёмная, с отверстиями для ввода кабелей.
- Заземление — предусмотрены шины для подключения контура заземления.
- Готовность к установке вентиляции — есть места для монтажа вентиляторных блоков и кондиционеров.
- IP20 — защита от пальцев и твердых частиц, подходит для чистых помещений.
Варианты установки
Напольная установка на регулируемые опоры. Шкаф поставляется в разобранном виде, что позволяет занести его в узкие дверные проёмы и собрать на месте.
Совместимые аксессуары и комплектующие
Для оснащения шкафа ШТК-М-48.8.10-1ААА рекомендуется использовать сертифицированные компоненты ЦМО и сторонних производителей.
| Тип аксессуара | Рекомендуемые модель / спецификация | Примечание |
|---|---|---|
| Полки для оборудования | ЦМО ПК-19-600 (глубина 600 мм), ЦМО ПК-19-800 (глубина 800 мм) | Для монтажа серверов, ИБП, мониторов |
| Вентиляторные блоки | ЦМО ВБ-2U-4 (4 вентилятора, 2U), ЦМО ВБ-1U-2 (2 вентилятора, 1U) | Устанавливаются в крышу или на стенки |
| Патч-панели | 24-портовые RJ45 (кат.5e/6), оптические панели LC/SC | Для организации кабельных подключений |
| Кабель-каналы и органайзеры | Горизонтальные и вертикальные кабель-менеджеры 1U/2U | Укладка и фиксация кабелей |
| Блоки розеток PDU | ЦМО PDU-19-7F (7 розеток C13), ЦМО PDU-19-12F (12 розеток C13) | Вертикальная установка (0U) или горизонтальная (1U/2U) |
| Направляющие для серверов | Универсальные телескопические направляющие (глубина 600–1000 мм) | Для монтажа серверов 19" |
Аналоги шкафа ЦМО ШТК-М-48.8.10-1ААА
Если модель отсутствует на складе или требуется сравнение, рассмотрите следующие альтернативы.
| Производитель | Модель | Ключевые отличия / сходство |
|---|---|---|
| ЦМО | ШТК-Н-48.8.10-1ААА | Аналогичные габариты, но с металлической дверью (без стекла). Для помещений, где не требуется визуальный контроль. |
| ЦМО | ШТК-М-48.8.6-1ААА | Высота 48U, но глубина 600 мм. Подходит для менее габаритного оборудования. |
| Hyperline | HK-48-80-10 | 48U, 800×1000 мм, стеклянная дверь, IP20, нагрузка 1000 кг. Близкий аналог. |
| Lanmaster | LS-48-80-10-G | 48U, 800×1000 мм, стеклянная дверь, разборная конструкция, нагрузка 1200 кг. |
| Mirex | MS-48-80-10 | Полностью аналогичные параметры, сталь, стекло, IP20, нагрузка 1000 кг. |
Рекомендация: При выборе аналога обращайте внимание на материал двери, максимальную нагрузку и глубину. Для ЦОД и серверных важно наличие отверстий под вентиляцию и заземление.
Кому подойдёт ЦМО ШТК-М-48.8.10-1ААА
Рекомендуется, если вам нужно:
- Разместить серверы, ИБП, сетевое оборудование 19" общей массой до 1200 кг.
- Обеспечить визуальный контроль через стеклянную дверь.
- Собрать шкаф в узком помещении (разборная конструкция).
- Организовать качественную вентиляцию и охлаждение.
- Соответствие стандартам IP20 и удобство кабельной маршрутизации.
Вероятно, не подойдёт, если:
- Требуется шкаф для наружной установки или с высокой влагозащитой (нужен IP55+).
- Глубина 1000 мм слишком велика для вашего помещения — рассмотрите модель 600 мм.
- Необходима полностью глухая дверь (без стекла) — доступен ШТК-Н.
- Нужен настенный шкаф (≤12U) — обратите внимание на серию ШТК-Н настенные.
Конструкция и условия эксплуатации
Разборный каркас из стали
Шкаф поставляется в разобранном виде. Сборка осуществляется с помощью швеллеров и болтовых соединений. Размеры в сборе: 2315×800×1000 мм, вес 145 кг. Цвет — серый RAL 7035, покрытие — порошковая эмаль.
Условия эксплуатации
- Температура эксплуатации: от -10°C до +50°C
- Влажность: 10–90% без конденсата
- Степень защиты IP20 — подходит для чистых сухих помещений
- Статическая нагрузка на пол: ≤1200 кг при равномерном распределении
Предусмотрены шины заземления (медные) и перфорация для ввода кабелей сверху/снизу.
Технические характеристики
| Производитель | ЦМО |
| Модель | ШТК-М-48.8.10-1ААА |
| Тип оборудования | Телекоммуникационный шкаф |
| Высота, U | 48 |
| Полезная глубина (мм) | 855 |
| Материал двери | Стекло |
| Отверстия для кабелей | Есть (сверху/снизу) |
| Монтаж охлаждения | Есть (возможность установки вентиляторов) |
| Высота, мм | 2315 |
| Ширина, мм | 800 |
| Глубина, мм | 1000 |
| Вес нетто (кг) | 145 |
| Цвет корпуса | Серый RAL 7035 |
| Материал изделия | Сталь |
| Способ монтажа | Напольный |
| Уровень защиты | IP20 |
| Заземление | Да (медные шины) |
| Максимальная нагрузка | 1200 кг |
| Как поставляется | В разобранном виде |
| Дверца | Стекло |
| Боковые панели | Лёгкосъёмные стенки |
| Задняя стенка | Металл (съёмная) |
| Комплект поставки | Шкаф, комплект сборки, руководство |
| Страна производства | Белоруссия |
| Гарантия | 1 год |
| Сайт производителя | http://www.cmo.ru |
Часто задаваемые вопросы
Как собирается шкаф?
Шкаф имеет разборную каркасную конструкцию. В комплекте идут две сварные рамы (передняя и задняя), основание, крыша, швеллеры и крепёж. Все элементы соединяются болтами, сборка занимает 1–2 часа.
Какую нагрузку выдерживает шкаф?
Максимальная статическая нагрузка — 1200 кг при равномерном распределении по плоскости основания. Это позволяет размещать тяжелые серверы и ИБП.
Стеклянная дверь — она ударопрочная?
Да, дверь выполнена из закалённого стекла толщиной 4–5 мм, устойчивого к ударам и царапинам. Дверь открывается на 180 градусов.
Можно ли установить вентиляцию или кондиционер?
Да, в крыше и на стенках предусмотрены перфорированные зоны для монтажа вентиляторных блоков. Возможна установка кондиционера (требуется доработка).
Есть ли заземление?
Да, в комплекте идут медные шины заземления для подключения корпуса и дверей. На задней стенке выведены болты заземления.
Какие размеры упаковки?
Габариты упаковки: 2210×510×900 мм. Вес в упаковке — 162,8 кг. Шкаф поставляется в разобранном виде на двух поддонах.
Подходит ли шкаф для установки телекоммуникационного оборудования?
Да, это универсальный 19-дюймовый шкаф. Глубина 1000 мм позволяет устанавливать серверы, ИБП, панели и коммутаторы любой глубины (до 900 мм).
Можно ли заменить стеклянную дверь на глухую?
Нет, дверь не заменяется. Если нужна глухая дверь, обратите внимание на модель ШТК-Н-48.8.10-1ААА с металлической дверью.
Как осуществляется подвод кабелей?
В основании и крыше предусмотрены перфорированные отверстия для ввода кабелей. Дополнительно можно установить кабельные щётки.
Какая гарантия на шкаф?
Гарантия производителя — 1 год. Шкаф рассчитан на длительный срок службы (более 10 лет).
