ЦМО ШТК-М-48.8.8-1ААА — универсальный напольный телекоммуникационный шкаф высотой 48U (2315 мм) с шириной и глубиной 800 мм. Оборудован стеклянной дверью, легкосъёмными боковыми стенками и металлической задней панелью. Разборная каркасная конструкция обеспечивает удобную транспортировку и сборку. Шкаф рассчитан на максимальную нагрузку до 1200 кг, оснащён заземлением и перфорацией под закладные гайки. Цвет — серый RAL 7035, степень защиты IP20. Идеальное решение для размещения серверного, сетевого и телекоммуникационного оборудования в ЦОД, серверных и технических помещениях.
Вместительность и надёжная конструкция
Шкаф ШТК-М-48.8.8-1ААА обеспечивает 48U монтажного пространства (внутренняя высота 2315 мм) при габаритах 800×800 мм (Ш×Г). Полезная глубина 655 мм позволяет размещать оборудование различной глубины с запасом для кабельных трасс.

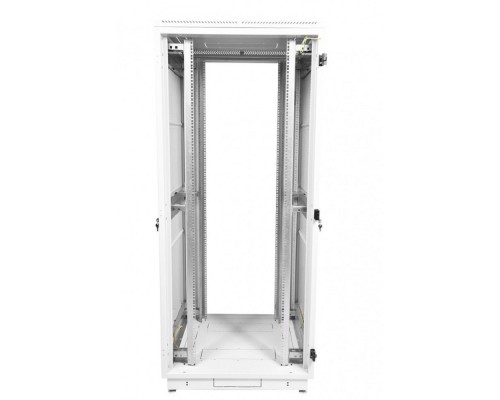

Разборная каркасная система
- Две сварные рамы соединены комплектом швеллеров — высокая жёсткость и устойчивость.
- Основание и крыша входят в комплект, обеспечивают полную сборку.
- Перфорация под закладные гайки на боковых элементах для гибкого крепления оборудования.

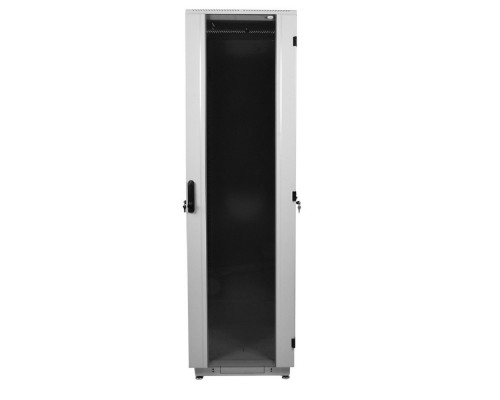

Стеклянная дверь и удобные стенки
- Передняя дверь из стекла — визуальный контроль оборудования без открытия.
- Легкосъёмные боковые панели и металлическая задняя стенка для быстрого доступа.
- Отверстия для кабелей предусмотрены конструкцией.
Удобство монтажа и эксплуатации
Продуманная конструкция упрощает установку и обслуживание оборудования.

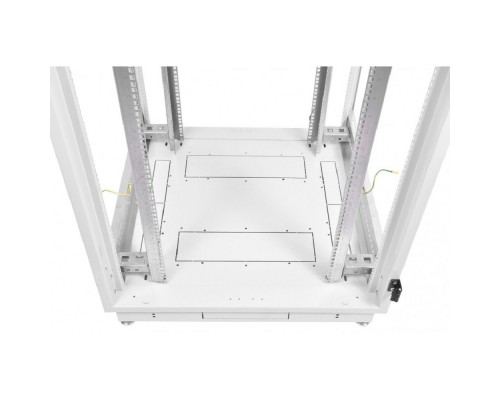

Монтаж охлаждения и кабельных систем
- Возможность установки вентиляторных блоков в крыше или основании.
- Перфорированные рамы для организации кабельных трасс и вертикальных организаторов.
- Заземление — встроенная шина для подключения корпуса к контуру заземления.
Доступ и обслуживание
- Стеклянная дверь с замком — контроль и безопасность.
- Съёмные боковые панели и задняя стенка без инструментов.
- Максимальная нагрузка до 1200 кг позволяет размещать тяжёлое оборудование.
Совместимые аксессуары и оборудование
Для оснащения шкафа рекомендуется использовать компоненты, совместимые с 19-дюймовыми системами и конструкцией ШТК-М.
| Тип аксессуара | Рекомендуемые модели / спецификации | Примечание |
|---|---|---|
| Монтажные комплекты (полки, консоли) | Полки ЦМО, APC, Dell, 19" до 655 мм глубиной | Крепление к передним и задним рамам |
| Панели коммутационные (patch panels) | 19" 1U, 24/48 портов (RJ45, оптические) | Устанавливаются в передней части шкафа |
| Кабельные органайзеры | Горизонтальные 1U, вертикальные с кольцами | Для аккуратной укладки кабелей |
| Блоки розеток PDU (19") | ЦМО PDU, APC, Schneider Electric — 0U или 1U | Монтаж вертикально или горизонтально |
| Вентиляторные блоки | ЦМО, 19" или настенные, 230В/48В | Устанавливаются в крышу или основание |
| Системы заземления | Комплекты шин заземления, провод 4-6 мм² | Подключаются к штатной клемме шкафа |
Аналоги ЦМО ШТК-М-48.8.8-1ААА
Если модель недоступна или требуется сравнение, рассмотрите следующие альтернативы.
| Производитель | Модель | Ключевые отличия / сходство |
|---|---|---|
| ЦМО | ШТК-М-48.8.8-1АА | Аналогичный, но без стеклянной двери (металлическая дверь). Ниже цена. |
| Hyperline | RL-19-48-80-80-SG | 48U, 800×800 мм, стеклянная дверь, нагрузка до 1200 кг. Близкий аналог. |
| Legrand | Cabinet 48U 800x1000 | Глубина 1000 мм, металлическая дверь, выше цена. Для более глубокого оборудования. |
| APC | AR3150 (NetShelter SX 48U) | 48U, 800×1070 мм, высокая нагрузка (1360 кг), вентиляция, премиум-сегмент. |
| Delkom | DK-48U-800-800 | Аналогичные габариты, стеклянная дверь, нагрузка до 1000 кг. Эконом-вариант. |
| Telecom | TS-48-8008 | 48U, 800×800 мм, стеклянная дверь, цвет RAL 7035, нагрузка 800 кг. |
Рекомендация: При выборе аналога обратите внимание на глубину шкафа (полезную глубину), максимальную нагрузку и материал двери. Для серверных и ЦОД часто удобнее модели с металлической дверью и увеличенной глубиной (900–1000 мм).
Кому подойдёт ЦМО ШТК-М-48.8.8-1ААА
Рекомендуется, если вам нужно:
- Установить 48U серверного и сетевого оборудования в одном месте.
- Организовать ЦОД или серверную среднего размера.
- Визуальный контроль через стеклянную дверь без открытия.
- Прочная конструкция с нагрузкой до 1200 кг.
- Разборная система для удобной доставки и сборки.
Вероятно, не подойдёт, если:
- Требуется глубина более 800 мм (для крупных серверов).
- Нужна металлическая дверь для повышенной защиты.
- Оборудование лёгкое и не требует усиленной рамы.
- Высокая мобильность — шкаф напольный, не для офиса.
Конструкция и условия эксплуатации
Материалы и сборка
Корпус из стали RAL 7035 (серый). Разборный: две сварные рамы, швеллеры, основание, крыша. В комплект входят крепёжные элементы. Сборка производится на месте.
Условия эксплуатации
- Температура: от -10°C до +50°C
- Влажность: 10–90% (без конденсата)
- Степень защиты: IP20
- Вентиляция: естественная, возможна установка принудительного охлаждения
Подходит для помещений с контролируемым микроклиматом: серверные, ЦОД, телекоммуникационные комнаты.
Технические характеристики
| Производитель | ЦМО |
| Модель | ШТК-М-48.8.8-1ААА |
| Артикул | ШТК-М-48.8.8-1ААА |
| Тип оборудования | Телекоммуникационный шкаф |
| Высота, U | 48 |
| Полезная глубина (мм) | 655 |
| Материал двери | Стекло |
| Отверстия для кабелей | Есть |
| Монтаж охлаждения | Есть (предусмотрены места) |
| Высота, мм | 2315 |
| Ширина, мм | 800 |
| Глубина, мм | 800 |
| Вес, кг | 135,27 |
| Цвет | Серый RAL 7035 |
| Материал изделия | Сталь |
| Способ монтажа | Напольный |
| Уровень защиты | IP20 |
| Заземление | Да |
| Максимальная нагрузка | 1200 кг |
| Как поставляется | В разобранном виде |
| Дополнительная информация | Разборная каркасная конструкция. Легок в сборке. Состоит из основания, крыши и двух сварных рам, соединенных комплектом швеллеров. На боковых элементах рамы выполнена дополнительная перфорация под закладные гайки. |
| Дверца | Стекло |
| Боковые панели | Легкосъемные стенки |
| Задняя стенка | Металл |
| Комплект поставки | Шкаф |
| Страна | Белоруссия |
| Наименование | Универсальные шкафы ШТК-М 19" 48U ШТК-М-48.8.8-1ААА |
| Гарантия | 1 год |
| Сайт производителя | http://www.cmo.ru |
Часто задаваемые вопросы
Какие размеры шкафа? Влезет ли в проём?
Высота 2315 мм, ширина 800 мм, глубина 800 мм. Учитывайте, что для сборки нужен свободный проход высотой не менее 2400 мм. Шкаф поставляется в разобранном виде.
Можно ли установить серверы глубиной 700 мм?
Полезная глубина 655 мм. Для серверов глубиной более 650 мм потребуется увеличенная глубина шкафа (900–1000 мм). Серверы глубиной до 600 мм помещаются с запасом.
Из чего сделана дверь? Можно ли заменить на металлическую?
Дверь из стекла, тонированного или прозрачного. В данной модели замена не предусмотрена, но в серии ШТК-М есть модификации с металлической дверью (ШТК-М-48.8.8-1АА).
Сложно ли собрать шкаф? Нужен ли специальный инструмент?
Конструкция разборная, собирается по инструкции. Понадобятся крестовая отвёртка, ключи на 10 и 13. В комплекте есть болты, гайки и швеллеры. Сборка занимает 1–2 часа вдвоём.
Подходит ли для установки в офис?
Да, если позволяет высота потолков (не менее 2,4 м) и нагрузка на пол. Шкаф напольный, 48U, для больших офисов или серверных. Для малых помещений лучше выбрать модели 24U–32U.
Можно ли установить вентиляцию?
Да. В крыше и основании предусмотрены места под вентиляторные блоки (опционально, приобретаются отдельно). Можно также установить вентиляторную панель 19".
Какой вес шкафа? Выдержит ли пол?
Собственный вес 135 кг, максимальная нагрузка 1200 кг. Общий вес с оборудованием может достигать 1335 кг. Для установки рекомендуется усиленный пол или распределительные пластины.
Есть ли сертификат пожарной безопасности?
Шкаф изготовлен из стали (негорючий материал). Производитель ЦМО предоставляет сертификаты соответствия ГОСТ. Рекомендуется установка в помещениях с пожарной сигнализацией.
Что делать, если шкаф не помещается в лифт?
Шкаф поставляется в разобранном виде, все части (рамы, швеллеры, стенки) компактно упакованы. Можно внести по частям и собрать на месте.
Как заказать шкаф с другими размерами?
ЦМО выпускает линейку ШТК-М с различной высотой (24U, 36U, 42U) и глубиной (600, 800, 900 мм). Дверь может быть стеклянной или металлической. Уточните у менеджеров.
