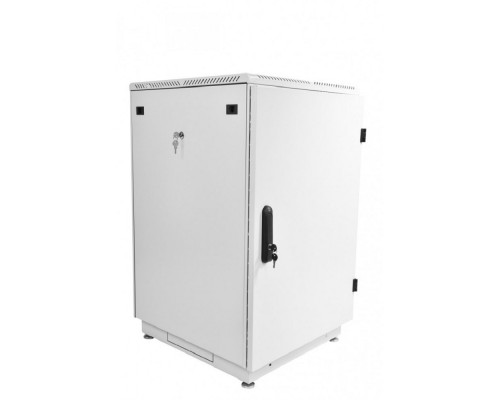

Шкаф телекоммуникационный напольный ШТК-М-24.6.6-3ААА — универсальное решение для размещения активного сетевого оборудования, серверов и панелей. Высота 24U (1067 мм), ширина и глубина 600 мм позволяют комфортно монтировать стандартные 19-дюймовые устройства. Корпус из стали 1,5 мм обеспечивает жёсткость конструкции, а двухстворчатая металлическая дверь с замком защищает оборудование от несанкционированного доступа. Шкаф поставляется в цвете RAL 7035 (светло-серый) и полностью готов к эксплуатации.
Прочная конструкция и удобство монтажа
Шкаф изготовлен из высококачественной стали толщиной 1,5 мм, что гарантирует устойчивость к нагрузкам и длительный срок службы. Две монтажные стойки с квадратными отверстиями (шаг 25/25 мм) регулируются по глубине, позволяя адаптировать внутреннее пространство под оборудование любой глубины.
24U полезного пространства
- Высота 1067 мм — достаточно для размещения серверов, коммутаторов, ИБП и патч-панелей.
- Глубина 600 мм — подходит для большинства современных устройств (до 550 мм глубиной).
- Грузоподъемность полок до 100 кг — позволяет устанавливать тяжёлое оборудование.

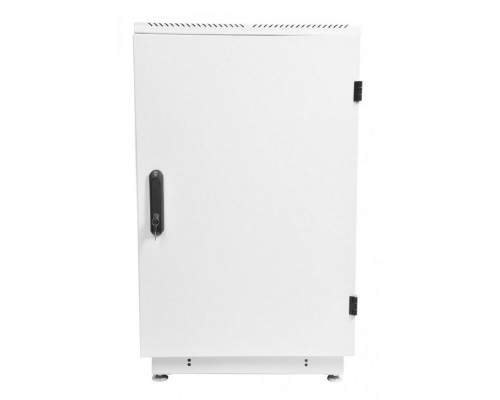

Металлическая передняя дверь и замок
Передняя дверь изготовлена из металла, оснащена навесным замком. Боковые стенки имеют перфорацию для пассивной вентиляции и съёмные заглушки для ввода кабелей. Конструкция обеспечивает удобный доступ к оборудованию как спереди, так и сзади (задняя стенка также съёмная).
Кабель-менеджмент и защита
Правильная организация кабелей внутри шкафа — залог бесперебойной работы и лёгкого обслуживания. ШТК-М-24.6.6-3ААА продуман для аккуратной прокладки линий.
Кабельные вводы и вентиляция

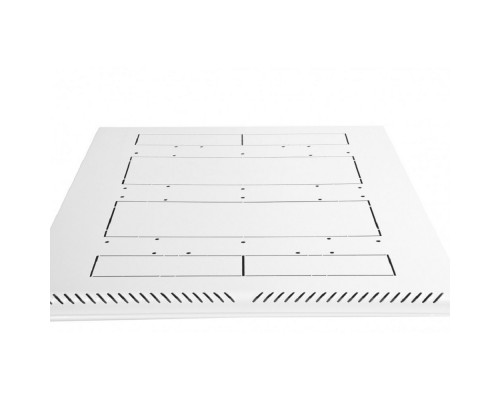

- Съемные заглушки в верхней и нижней панелях для ввода кабелей (кабель-каналы не входят в комплект, но легко монтируются).
- Перфорация на боковых стенках обеспечивает естественный отвод тепла; при необходимости можно установить вентиляторные блоки (опционально).
- IP20 — защита от пыли и случайных прикосновений, подходит для серверных, кроссовых и чистых производственных помещений.
Заземление и безопасность
- Шина заземления в комплекте — обеспечивает защиту от статического электричества.
- Замок двери предотвращает несанкционированный доступ к оборудованию.
- Устойчивость к опрокидыванию — широкое основание и металлический каркас гарантируют устойчивость при полной загрузке.
Дополнительные возможности и аксессуары
Регулируемые стойки
Монтажные стойки можно перемещать в диапазоне 560–590 мм по глубине, что позволяет устанавливать оборудование с разной глубиной корпуса и оставлять место для кабель-менеджмента.
Совместимость с полками и вентиляторами
При необходимости можно установить стационарные или выдвижные полки (до 100 кг), вентиляторные блоки в крышу или боковую панель, а также кабельные организаторы.
Простота сборки
Шкаф поставляется в разобранном виде, но собирается за 15–20 минут с помощью шестигранного ключа (входит в комплект). Все отверстия подготовлены, резьба уже нарезана.
Совместимое оборудование и аксессуары
Для оснащения шкафа рекомендуется использовать следующие компоненты (приобретаются отдельно).
| Тип аксессуара | Рекомендуемые модели / характеристики | Примечание |
|---|---|---|
| Полка стационарная 19" | Глубина 300–550 мм, нагрузка до 100 кг (например, ШТК-П-1-550) | Для установки ИБП, серверов, блоков питания |
| Полка выдвижная 19" | Глубина до 500 мм, нагрузка до 60 кг (например, ШТК-ПВ-500) | Для удобного доступа к клавиатуре, монитору |
| Вентиляторный блок (на крышу) | 120x120 мм, 220В / 48В (например, ШТК-ВБ-2-120) | Для активного охлаждения при высокой нагрузке |
| Кабель-каналы / кабельные организаторы | 1U, 2U, с металлическими или пластиковыми скобами | Для горизонтальной и вертикальной укладки кабелей |
| Блок розеток 19" (PDU) | 7–12 розеток C13/C19, вертикальный или горизонтальный | Для распределения питания внутри шкафа |
Аналоги шкафа ШТК-М-24.6.6-3ААА
Если данная модель недоступна или требуется сравнение, рассмотрите следующие альтернативы с близкими параметрами.
| Производитель | Модель / серия | Ключевые отличия / сходство |
|---|---|---|
| ШТК (Россия) | ШТК-М-24.6.6-1ААА (аналог) | Та же сталь 1,5 мм, 24U, 600x600, но с одной распашной дверью и замком. |
| ШТК (Россия) | ШТК-М-18.6.6-3ААА | Меньшая высота 18U (800 мм), остальные параметры идентичны. Для менее загруженных кроссовых. |
| C-MART (Россия) | C-MART CM-2466-35 | 24U, 600x600 мм, сталь 1,2 мм, стеклянная дверь, более лёгкий (26 кг). Бюджетный аналог. |
| RITTAL (Германия) | Rittal TS 8 (8616.520) | Аналогичные габариты, сталь 1,5 мм, возможность интеграции в комплексные решения. Цена выше. |
| Hyperline (Россия) | RSC-24-66-35 | 24U, 600x600 мм, сталь 1,2 мм, разборная конструкция, цвет RAL 7035. Входит в бюджетную линейку. |
| LANIT (Россия) | LANIT-RACK 24.6.6 | Аналог по размерам, двери металлические с перфорацией, нагрузка на полку до 80 кг. Средний ценовой диапазон. |
Рекомендация: При выборе аналога обращайте внимание на толщину стали (не менее 1,2 мм), тип замка и наличие съёмных заглушек для кабельных вводов. Для серверных с тяжёлым оборудованием предпочтительны модели с двумя стойками и грузоподъёмностью от 80 кг на полку.
Кому подойдёт шкаф ШТК-М-24.6.6-3ААА
Рекомендуется, если вам нужно:
- Организовать серверную или кроссовую на 10–20 единиц оборудования (коммутаторы, патч-панели, ИБП).
- Разместить активное оборудование в офисе, дата-центре или на производстве.
- Обеспечить базовую защиту от пыли (IP20) и несанкционированного доступа.
- Получить прочный каркас из стали 1,5 мм с возможностью установки полок до 100 кг.
- Бюджетное, но надёжное решение отечественного производства.
Вероятно, не подойдёт, если:
- Требуется герметичное исполнение (IP54 или выше для уличной установки).
- Необходима стеклянная дверь для демонстрации оборудования (только металл).
- Планируется монтаж оборудования глубиной более 580 мм (с запасом для кабелей).
- Нужна встроенная вентиляция или система кондиционирования (приобретаются отдельно).
- Предполагается установка тяжёлых серверов (свыше 100 кг на полку) — потребуется усиленная модель.
Конструкция и условия эксплуатации
Металлический корпус, 24U
Размеры 600x600x1067 мм (ШхГхВ), вес 30 кг. Корпус окрашен порошковой краской RAL 7035, устойчивой к царапинам и коррозии. Монтажные стойки изготовлены из стали 2 мм, отверстия квадратные под стандартные винты M6.
Диапазон рабочих температур
- Эксплуатация: от -10°C до +40°C
- Хранение: от -20°C до +60°C
- Влажность: 10–90% (без конденсата) при работе, до 95% при хранении
Шкаф предназначен для установки в отапливаемых помещениях. При использовании в неотапливаемых помещениях рекомендуется предусмотреть обогрев и контроль влажности.
Технические характеристики
| Модель | ШТК-М-24.6.6-3ААА |
| Артикул | ШТК-М-24.6.6-3ААА |
| Тип | Напольный телекоммуникационный шкаф |
| Количество юнитов (U) | 24U |
| Высота (мм) | 1067 |
| Ширина (мм) | 600 |
| Глубина (мм) | 600 |
| Материал корпуса | Сталь 1,5 мм |
| Материал двери | Металл (одна распашная дверь) |
| Цвет | RAL 7035 (светло-серый) |
| Вес (кг) | 30 |
| Тип монтажа | Напольный |
| Количество монтажных стоек | 2 |
| Шаг отверстий стоек | Квадратные 25/25 мм |
| Грузоподъемность полок (кг) | До 100 кг |
| Вентиляция | Перфорация на боковых стенках |
| Замок | Навесной (под замок) |
| Количество дверей | 1 (передняя) |
| Крепление кабельных вводов | Съемные заглушки (верх/низ) |
| Защита от пыли | IP20 |
| Температурный диапазон эксплуатации | от -10°C до +40°C |
| Диапазон температур хранения | от -20°C до +60°C |
| Относительная влажность (эксплуатация) | 10–90% (без конденсата) |
| Относительная влажность (хранение) | 5–95% |
| Производитель | Россия, ТМ ШТК |
Часто задаваемые вопросы
Какую максимальную нагрузку выдерживают стойки шкафа?
Каждая монтажная стойка рассчитана на распределённую нагрузку до 100 кг. Рекомендуется равномерно распределять вес оборудования по всей высоте шкафа.
Можно ли установить полку в шкаф, если она не входит в комплект?
Да, полки приобретаются отдельно. Стандартные полки глубиной до 550 мм подходят для данной модели. Максимальная нагрузка на одну полку — не более 100 кг.
Какой тип замка используется в шкафу?
Предусмотрен навесной замок (проушина под дужку). В комплекте замка нет — вы можете установить любой навесной замок с диаметром дужки до 8 мм.
Есть ли возможность установки стеклянной двери вместо металлической?
Данная модель комплектуется только металлической дверью. Если требуется стеклянная дверь, рассмотрите модификацию с артикулом ШТК-М-24.6.6-3ААА (стекло) или другие серии.
Как организовать заземление шкафа?
В нижней части каркаса есть болт заземления (M6) с маркировкой. Необходимо подключить медный провод сечением не менее 6 мм² к общему контуру заземления помещения.
Сколько места остаётся для кабелей после установки оборудования?
Глубина шкафа 600 мм, оборудование обычно занимает 400–500 мм. Остаётся 100–200 мм для кабель-каналов и свободного хода кабелей. Можно также отрегулировать положение стоек, увеличив пространство сзади.
Можно ли монтировать шкаф на стену?
Нет, это напольная модель. Для настенного монтажа используйте шкафы высотой до 12U (например, ШТК-Н-6.6-3ААА).
Как улучшить вентиляцию внутри шкафа?
Установите вентиляторный блок в крышку (до 2 вентиляторов 120 мм) или используйте боковую перфорацию. Также можно заменить боковые стенки на перфорированные (приобретаются отдельно).
Входит ли в комплект ключ для сборки?
Да, в комплекте есть шестигранник и инструкция. Для сборки потребуется крестовая отвёртка (для крепления стоек) и помощник для фиксации деталей.
Какой цвет RAL 7035 — это «светло-серый»?
RAL 7035 — светло-серый (Light grey), часто используется для офисного и телекоммуникационного оборудования. Хорошо сочетается с оборудованием Cisco, APC, Hyperline.
