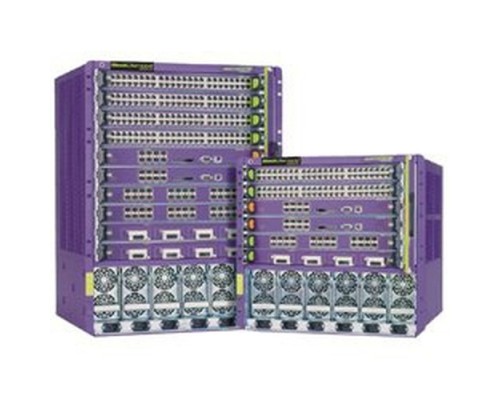

Extreme BlackDiamond 8806 (арт. 41012) — high-end модульное шасси коммутатора с коммутационной способностью 1998.8 Гбит/с, предназначенное для построения магистральных сетей корпоративных ЦОД и провайдеров. Поддерживает до 888 портов CX4, обеспечивая неблокируемое подключение десятков тысяч серверов и устройств. Шасси 6 слотов позволяет комбинировать линейные карты, модули управления и блоки питания для обеспечения максимальной отказоустойчивости и масштабируемости.
Мощность и масштабируемость
Шасси Extreme BlackDiamond 8806 обеспечивает производительность, необходимую для самых требовательных сетей: коммутационная матрица 1998.8 Гбит/с способна обрабатывать более 1,5 миллиардов пакетов в секунду. Благодаря модульной архитектуре ёмкость системы может быть увеличена простой заменой компонентов.
888 портов CX4
- Высокая плотность портов — до 888 интерфейсов CX4 (InfiniBand 4x) для подключения вычислительных кластеров и систем хранения данных.
- Нулевая потеря пакетов — все порты работают на полной скорости без блокировок.
- Гибкое назначение — порты могут использоваться как для агрегации, так и для подключения конечных устройств.
Модульность и резервирование
- 6 слотов для линейных карт, поддерживающих широкий спектр интерфейсов (10GbE, 40GbE, CX4).
- Резервирование всего критического — блоки питания, вентиляторы, модули управления.
- Горячая замена всех компонентов без прерывания работы сети.
Управление и безопасность
BlackDiamond 8806 — полностью управляемое шасси с поддержкой промышленных протоколов управления и защиты.
Инструменты управления
- ExtremeXOS — операционная система с единой конфигурацией для всех модулей.
- CLI, SNMP, Web UI — классические интерфейсы для мониторинга и настройки.
- SSH/SSL, RADIUS/TACACS+ — безопасный удалённый доступ и аутентификация.
Политики безопасности
- ACL (L2-L4) — гибкая фильтрация трафика.
- Private VLAN — изоляция устройств внутри одного сегмента.
- BPDU Guard, DHCP Snooping, IP Source Guard — защита от атак второго уровня.
Виртуализация сети
Поддержка VLAN (до 4094), VRF-Lite, MLAG для создания отказоустойчивых топологий без петель.
Дополнительные возможности и протоколы
Агрегация каналов (LACP, MLAG)
Объединение физических портов между двумя шасси для увеличения пропускной способности и отказоустойчивости.
IGMP/MLD Snooping
Эффективная работа с мультикаст-трафиком: IPTV, видеоконференции, ПО потокового вещания.
Spanning Tree (STP, RSTP, MSTP)
Защита от петель с поддержкой нескольких доменов.
Quality of Service (QoS)
Приоритизация трафика на основе классов обслуживания (CoS), DiffServ, ACL.
Совместимое оборудование и аксессуары
Для работы шасси Extreme BlackDiamond 8806 необходимы линейные карты, блоки питания, модули управления и вентиляторные сборки. Ниже приведён перечень рекомендованных компонентов.
| Тип оборудования | Рекомендуемые модели / спецификации | Примечание |
|---|---|---|
| Линейные карты CX4 | BlackDiamond X8 24×CX4 (арт. 45057), 48×CX4 (арт. 45058) | Каждая карта — 24 или 48 портов CX4 |
| Модули управления | MSM-8G, MSM-12G (арт. 41060, 41061) | Два модуля для резервирования |
| Блоки питания AC/DC | Extreme PSU-2000AC, PSU-3000AC | Мощность от 2000 до 3000 Вт, горячая замена |
| Вентиляторные модули | BlackDiamond 8806 Fan Tray (арт. 41046) | Съёмные блоки, до 2-х на шасси |
| Кабели CX4 | CX4 Passive Copper Cable, CX4 Active Optical Cable (QSFP) | Длина до 15 м (медные), до 100 м (оптика) |
Аналоги Extreme BlackDiamond 8806
Если данная модель недоступна или требуется сравнение, рассмотрите альтернативные высокопроизводительные шасси.
| Производитель | Модель | Ключевые отличия / сходство |
|---|---|---|
| Extreme | BlackDiamond 8810 (арт. 41013) | Аналогичная архитектура, 10 слотов, больше портов, выше цена. |
| Cisco | Catalyst 6506 (WS-C6506-E) | 6 слотов, поддержка 10GbE, Supervisor 720, схожий уровень производительности. |
| Juniper | EX9206 | 6 слотов, до 480 портов 10GbE/40GbE, Junos OS, конкурирующее решение. |
| Huawei | S9706 | 6 слотов, 1970 Гбит/с, поддержка 100GE, более современная платформа. |
| Brocade | MLX-8 | 8 слотов, 2.4 Тбит/с, до 240 портов 10GbE, надёжный выбор для ЦОД. |
Рекомендация: Для проектов с особыми требованиями к производительности и экосистеме проверьте совместимость с существующим оборудованием. BlackDiamond 8806 — оптимальный выбор для сред, где критична высокая плотность портов CX4 и модульность.
Кому подойдёт Extreme BlackDiamond 8806
Рекомендуется, если вам нужно:
- Построить магистраль дата-центра с тысячами серверов.
- Использовать кластеры HPC с соединениями CX4/InfiniBand.
- Обеспечить отказоустойчивость на уровне шасси (резервные БП, управление).
- Масштабировать сеть путём замены линейных карт без замены корпуса.
- Управлять десятками VLAN, ACL и гигабитными потоками.
Вероятно, не подойдёт, если:
- Вам нужно всего несколько портов — шасси избыточно дорого и громоздко.
- Не используются интерфейсы CX4 — есть более простые модели на медных портах.
- Требуется энергоэффективность и низкий уровень шума (для офиса).
- Бюджет ограничен — рассмотрите продукты Fixed Configuration (например, Extreme Summit).
Конструкция и условия эксплуатации
Металлический корпус, 7U
Размеры 445×463×444,5 мм, вес около 30 кг (в полной комплектации). Крепится в стандартную 19-дюймовую стойку (7U). Предназначен для установки в серверных с контролируемым микроклиматом.
Диапазон рабочих температур
- Эксплуатация: от 0°C до +40°C
- Хранение: от -20°C до +70°C
- Влажность: 10–93% (без конденсата) при работе, до 95% при хранении
Технические характеристики
| Модель | Extreme BlackDiamond 8806 |
| Артикул | 41012 |
| Тип устройства | Шасси |
| Базовая единица | шт |
| Производитель | Extreme |
| Коммутационная способность | 1998,8 Gbit/s |
| Количество портов CX4 | 888 |
| Количество слотов для линейных карт | 6 |
| Поддерживаемые интерфейсы | CX4, 10GbE, 40GbE (через линейные карты) |
| Система управления | ExtremeXOS CLI, Web, SNMP |
| Таблица MAC-адресов | 128000 записей |
| VLAN | 4094 (802.1Q) |
| ACL | L2-L4, IPv4/IPv6 |
| Максимальное количество маршрутов | 32000 (IPv4) |
| Модули управления | Два резервируемых |
| Блоки питания | До 2x 3000 Вт AC/DC, резервирование N+1 |
| Вентиляция | Горячая замена, передне-задний поток воздуха |
| Тип установки | Стоечное (19″, 7U) |
| Размеры (Ш×Г×В) | 445 × 463 × 444,5 мм |
| Вес (пустое шасси) | ~25 кг |
| Диапазон температур при эксплуатации | 0 – 40 °C |
| Диапазон относительной влажности при эксплуатации | 10 – 93% |
| Гарантия | Extreme Networks Lifetime Advance Hardware Replacement |
Часто задаваемые вопросы
Какое максимальное количество портов CX4 поддерживает шасси?
До 888 портов при заполнении всех 6 слотов картами 48×CX4. Конфигурация зависит от выбранных линейных карт.
Какова коммутационная способность шасси?
1998,8 Гбит/с — этого достаточно для неблокируемой работы всех портов на полной скорости.
Поддерживает ли BlackDiamond 8806 резервирование питания?
Да, предусмотрена установка до двух блоков питания с возможностью горячей замены. Резервирование по схеме N+1.
Какие модули управления подходят?
Рекомендуются модули MSM-8G (арт. 41060) или MSM-12G (арт. 41061), устанавливаемые в отсек в задней части шасси. Для отказоустойчивости обязательно использовать два модуля.
Какие интерфейсы можно установить через линейные карты?
Кроме CX4, поддерживаются карты с портами 10GbE (SFP+), 40GbE (QSFP+), 100GbE (CFP, QSFP28) — в зависимости от поколения карт.
В каких условиях можно эксплуатировать шасси?
Температура от 0 до +40 °C, влажность 10–93% без образования конденсата. Требуется серверное помещение с кондиционированием.
Сложно ли управлять шасси через командную строку?
ExtremeXOS CLI похож на JunOS — интуитивно понятен для администраторов, знакомых с сетевыми ОС. Также доступен веб-интерфейс Extreme Management Center.
Есть ли поддержка стекирования (Stacking)?
Вместо классического стекирования используется технология MLAG (Multi-chassis Link Aggregation) для объединения двух шасси в одну логическую систему с балансировкой и отказоустойчивостью.
Какой необходим уровень шума?
Уровень шума до 65 дБ (при полной загрузке вентиляторов). Шасси предназначено для установки в серверных, где шум не является критичным.
Какая гарантия предоставляется?
Extreme Networks предоставляет пожизненную расширенную гарантию с заменой на следующий рабочий день (Lifetime Advance Hardware Replacement).
